卷积层的推导

卷积层的前向计算

如下图，卷积层的输入来源于输入层或者pooling层。每一层的多个卷积核大小相同，在这个网络中，我使用的卷积核均为5*5。

如图输入为28*28的图像，经过5*5的卷积之后，得到一个(28-5+1)*(28-5+1) = 24*24、的map。卷积层2的每个map是不同卷积核在前一层每个map上进行卷积，并将每个对应位置上的值相加然后再加上一个偏置项。

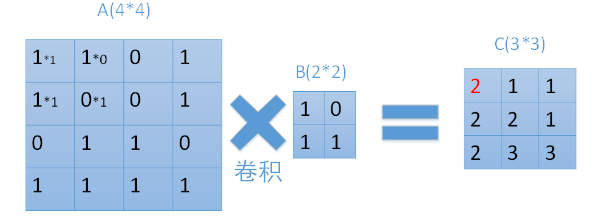

每次用卷积核与map中对应元素相乘，然后移动卷积核进行下一个神经元的计算。如图中矩阵C的第一行第一列的元素2，就是卷积核在输入map左上角时的计算结果。在图中也很容易看到，输入为一个4*4的map，经过2*2的卷积核卷积之后，结果为一个(4-2+1) *(4-2+1) = 3*3的map。

卷积层的后向计算

之前的笔记中我有写到：在反向传播过程中，若第x层的a节点通过权值W对x+1层的b节点有贡献，则在反向传播过程中，梯度通过权值W从b节点传播回a节点。不管下面的公式推导，还是后面的卷积神经网络，在反向传播的过程中，都是遵循这样的一个规律。

卷积层的反向传播过程也是如此，我们只需要找出卷积层L中的每个单元和L+1层中的哪些单元相关联即可。我们还用上边的图片举例子。

在上图中，我们的矩阵A11通过权重B11与C11关联。而A12与2个矩阵C中2个元素相关联，分别是通过权重B12和C11关联，和通过权重B11和C12相关联。矩阵A中其他元素也类似。

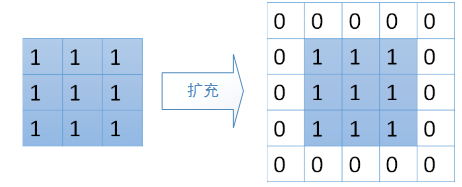

那么，我们有没有简单的方法来实现这样的关联呢。答案是有的。可以通过将卷积核旋转180度，再与扩充后的梯度矩阵进行卷积。扩充的过程如下：如果卷积核为k*k，待卷积矩阵为n*n，需要以n*n原矩阵为中心扩展到(n+2(k-1))*(n+2(k-1))。具体过程如下：

假设D为反向传播到卷积层的梯度矩阵，则D应该与矩阵C的大小相等，在这里为3*3。我们首先需要将它扩充到(3+2*(2-1))* (3+2*(2-1)) = 5*5大小的矩阵，

同时将卷积核B旋转180度：

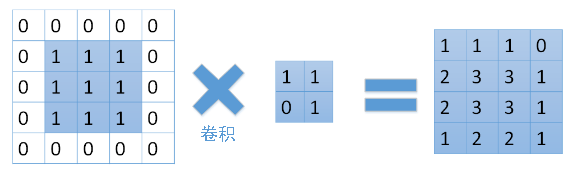

将旋转后的卷积核与扩充后的梯度矩阵进行卷积：

Caffe中卷积层的实现

在caffe的配置文件中，我们的网络定义了2个卷积层，下面是第二个卷积层的配置信息：

layer {
  name: "conv2"
  type: "Convolution"
  bottom: "pool1"
  top: "conv2"
  param {
    lr_mult: 1
  }
  param {
    lr_mult: 2
  }
  convolution_param {
    num_output: 50
    kernel_size: 5
    stride: 1
    weight_filler {
      type: "xavier"
    }
    bias_filler {
      type: "constant"
    }
  }
}

我们可以看到，该层的类型为Convolution，即卷积层，bottom表示上一层为pool1，是一个池化层，top表示该层的输出为conv2，即本层卷积层的输出。

lr_mult是2个学习速率，这个在权值更新部分在说。

接下来可以看到num_output表示该层有50个输出map，kernel_size卷积核大小为5*5，stride表示卷积步长为1，weight_filler表示权值初始化方式， 默认为“constant",值全为0，很多时候我们也可以用"xavier"或者”gaussian"来进行初始化。bias_filler表示偏置值的初始化方式，该参数的值和weight_filler类似，一般设置为"constant"，值全为0。

前向过程

在看代码前，我们先看一下caffe中卷积的实现。

Caffe中卷积的实现十分巧妙，详细可以参考一下这篇论文: https://hal.archives-ouvertes.fr/file/index/docid/112631/filename/p1038112283956.pdf

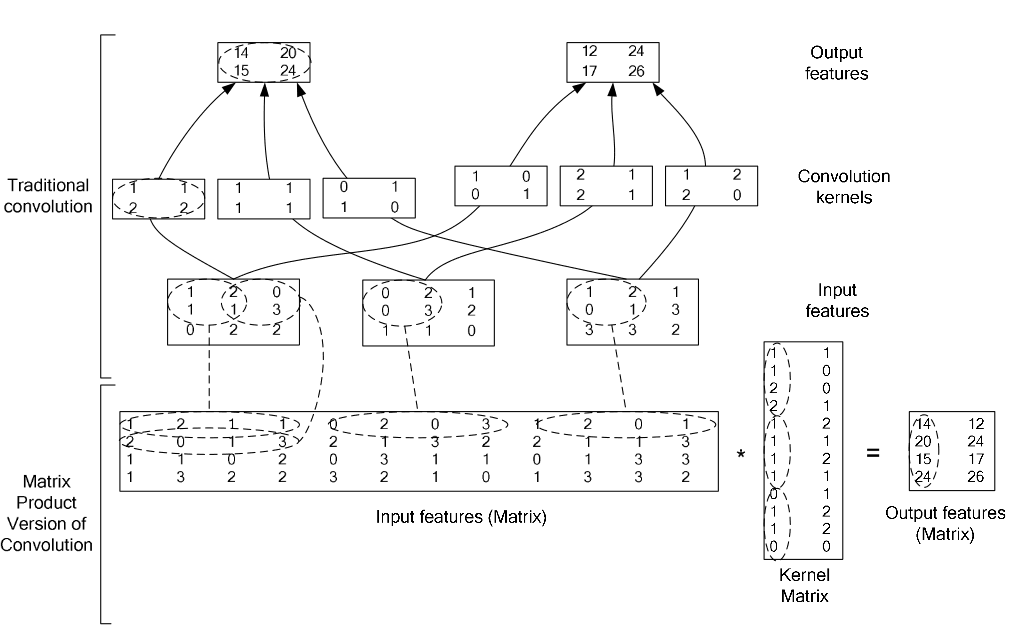

下面是一张论文中的图片，看这张图片可以很清楚理解。从图中可以看出，卷积之前将输入的多个矩阵和多个卷积核先展开再组合成2个大的矩阵，用展开后的矩阵相乘。

假设我们一次训练16张图片(即batch_size为16)。通过之前的推导，我们知道该层的输入为20个12*12的特征图，所以bottom的维度16*20*12*12，则该层的输出top的维度为16*50*8*8。



下面我们来看一下caffe中对于卷积层的实现代码。在caffe中，GPU上的卷积层对应的文件为\src\caffe\layers\conv_layer.cu

我们先看一下前向过程的代码：

void ConvolutionLayer<Dtype>::Forward_gpu(const vector<Blob<Dtype>*>& bottom,
      const vector<Blob<Dtype>*>& top) {
  const Dtype* weight = this->blobs_[0]->gpu_data();
  for (int i = 0; i < bottom.size(); ++i) {
    const Dtype* bottom_data = bottom[i]->gpu_data();
    Dtype* top_data = top[i]->mutable_gpu_data();
    for (int n = 0; n < this->num_; ++n) {
	//bottom_data为上一层传入的数据，与weight作卷积，结果保存到top_data中
      this->forward_gpu_gemm(bottom_data + n * this->bottom_dim_, weight,
          top_data + n * this->top_dim_);
      if (this->bias_term_) {
	  //加上偏置值
        const Dtype* bias = this->blobs_[1]->gpu_data();
        this->forward_gpu_bias(top_data + n * this->top_dim_, bias);
      }
    }
  }
}

其中，卷积的运算用到了这个函数forward_gpu_gemm()，我们展开看一下这个函数的代码：

void BaseConvolutionLayer<Dtype>::forward_gpu_gemm(const Dtype* input,
       const Dtype* weights, Dtype* output, bool skip_im2col) {
    const Dtype* col_buff = input;
    //若为1x1，不进行卷积操作
    if (!is_1x1_) {
		if (!skip_im2col) {
                //将输入矩阵展开
                conv_im2col_gpu(input, col_buffer_.mutable_gpu_data());
              }
        col_buff = col_buffer_.gpu_data();
    }
    //对weights与col_buffer作卷积，卷积的结果放入output
    caffe_gpu_gemm<Dtype>(CblasNoTrans, CblasNoTrans, conv_out_channels_ /
            group_, conv_out_spatial_dim_, kernel_dim_,
            (Dtype)1., weights + weight_offset_ * g, col_buff + col_offset_ * g,
            (Dtype)0., output + output_offset_ * g);
        }
}

反向传播

Caffe中反向传播的代码如下：

void ConvolutionLayer<Dtype>::Backward_gpu(const vector<Blob<Dtype>*>& top,
      const vector<bool>& propagate_down, const vector<Blob<Dtype>*>& bottom) {
  const Dtype* weight = this->blobs_[0]->gpu_data();
  Dtype* weight_diff = this->blobs_[0]->mutable_gpu_diff();
  for (int i = 0; i < top.size(); ++i) {
    const Dtype* top_diff = top[i]->gpu_diff();
    // Bias gradient, if necessary.
    if (this->bias_term_ && this->param_propagate_down_[1]) {
      Dtype* bias_diff = this->blobs_[1]->mutable_gpu_diff();
      for (int n = 0; n < this->num_; ++n) {
		  //对一个batch中每一个map，计算其偏置的偏导
        this->backward_gpu_bias(bias_diff, top_diff + n * this->top_dim_);
      }
    }
    if (this->param_propagate_down_[0] || propagate_down[i]) {
      const Dtype* bottom_data = bottom[i]->gpu_data();
      Dtype* bottom_diff = bottom[i]->mutable_gpu_diff();
      for (int n = 0; n < this->num_; ++n) {
        // gradient w.r.t. weight. Note that we will accumulate diffs.
        if (this->param_propagate_down_[0]) {
          this->weight_gpu_gemm(bottom_data + n * this->bottom_dim_,
              top_diff + n * this->top_dim_, weight_diff);
        }
        // gradient w.r.t. bottom data, if necessary.
        if (propagate_down[i]) {
          this->backward_gpu_gemm(top_diff + n * this->top_dim_, weight,
              bottom_diff + n * this->bottom_dim_);
        }
      }
    }
  }
}
