背景

正如段子所言，“春节”副本已通关，您的属性有如下变化：力量 0，智力 0，敏捷 0，体重 15，金钱-999。您已被传送回出发点，系统时间从“初八”切换到“周四”，请继续进行主线任务……虽然公司春节多放了几天假，原本以为上班还早的我突然发现原来这个月是2月啊，只有28天，怎奈假期配置测试的DCM4CHEE系列文章还未整理完成，既然到了月底了，就凑一篇水文吧，把春节帮网友写的一个基于fo-dicom的DICOM Viewer贴出来，代码拙劣，仅供参考。
PS：DCM4CHEE是一种基于JAVA的开源DICOM框架，预告一下后续专栏文章会对其进行相关介绍，如果有可能会单独开一个专栏，敬请期待。

DICOM Viewer设计

这里基于fo-dicom开源库设计一个简单的DICOM Viewer，相较于大家所熟知的Sante DICOM Editor、ImageJ、RadiAnt等DICOM阅读器，本文只是简单的提取DICOM文件中的基本信息和图像。目前仅支持常规和JPEG无损压缩（即，JPEG LossLess，Non-Hierachical(Process 14))两种类型图像

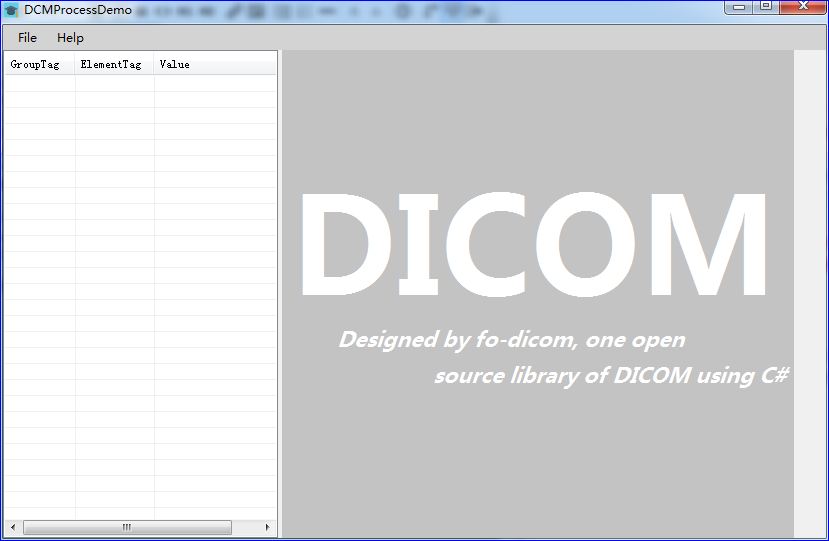

本DICOM Viewer采用C#语言开发，程序主界面如下：

从上图可以看出主界面由三部分构成，菜单栏、DICOM信息列表和DICOM图像显示。各部分的功能简单介绍如下：
1）菜单栏

菜单栏包括‘File’和‘Help’两个选项。‘File’中包含‘Open’和‘Close’两个子项，单击‘Open’会打开“文件打开”对话框，选择要打开的DCM文件（ 目前打开对话框中是通过文件扩展名来识别文件的，因此需要明确将DCM文件扩展名设置为DCM或dcm才可以导入 );单击‘Close’选项相当如复原操作，会清除界面中显示的DCM文件的信息列表和图像，返回界面初始状态；按照惯例‘Help’中的‘About’就是一个简单的软件介绍。
2）信息列表
‘信息列表’用于显示DICOM文件中的Patient、Study、Series和Image等相关信息，包含GroupTag、ElementTag和Value三部分
3）图像显示
‘图像显示’区域默认是一副灰色白字背景图，界面初始化以及单击‘File’下的‘Close’按钮都会显示该默认背景图。

DICOM Viewer源码

直接给出软件的核心部分源码，通过fo-dicom开源库来导入和提取DICOM图像的信息，然后利用ListView和Bitmap分别来实现信息的显示和图像绘制。核心函数主要如下：
1)文件导入
直接使用fo-dicom开源库中DicomFile类的静态方法Open完成DCM文件导入，代码如下：

            try
            {
                DicomFile dcmFile = DicomFile.Open(dcmFileName);
                //Load and Show the meta info of the DCM file
                LoadAndShowDCMMetaInfo(dcmFile);
                listView1.Update();
                //Drawing the image in your DCM file to screen.
                DrawingDCMData2Screen(dcmFile);
            }
            catch (System.Exception ex)
            {
                MessageBox.Show(ex.Message);
                return;
            }
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

2)信息提取及显示
利用DicomDataset的模板方法Get<>()分别提取DCM文件中的相关信息，通过构造ListViewItem添加到ListView中进行显示，具体代码如下：

     /// <summary>
        /// Load all of the Elements in the DCM Meta
        /// </summary>
        /// <param name="dcm">the DICOM file</param>
        private void LoadAndShowDCMMetaInfo(DicomFile dcm)
        {
            //Show the message of DCM file to the listview in the dialog.
            DicomDataset dcmDataset = dcm.Dataset;
            DicomFileMetaInformation dcmMetaInfo = dcm.FileMetaInfo;
            listView1.BeginUpdate();
            //DICOM MetaInfo
            if (!String.IsNullOrWhiteSpace(dcmMetaInfo.MediaStorageSOPClassUID==null?"":dcmMetaInfo.MediaStorageSOPClassUID.ToString()))
            {
                //Insert the ImplementationClassUID
                ListViewItem newItem = new ListViewItem("0002");
                newItem.SubItems.Add("0002");
                newItem.SubItems.Add(dcmMetaInfo.MediaStorageSOPClassUID.ToString());
                listView1.Items.Add(newItem);
            }
            if (!String.IsNullOrWhiteSpace(dcmMetaInfo.MediaStorageSOPInstanceUID==null?"":dcmMetaInfo.MediaStorageSOPInstanceUID.ToString()))
            {
                //Insert the ImplementationClassUID
                ListViewItem newItem = new ListViewItem("0002");

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
