（一）Android UI框架

1.1手机 UI设计原则：

1、需要界面设计与程序逻辑完全分离，这样不仅有利于他们的并行开发，而且在后期修改界面时，也不用再次修改程序的逻辑代码
2、根据不同型号手机的屏幕解析度、尺寸和纵横比各不相同，自动调整界面上部分控件的位置和尺寸，避免因为屏幕信息的变化而出现显示错误
3、能够合理利用较小的屏幕显示空间，构造出符合人机交互规律的用户界面，避免出现凌乱、拥挤的用户界面

        Android用户界面框架（Android UI Framework），采用的是比较流行的MVC（Model-View-Controller）框架模型，MVC模型提供了处理用户输入的控制器（Controller），显示用户界面和图像的视图（View），以及保存数据和代码的模型（Model）。

1.2Android与MVC设计：

       MVC（Model-View-Controller），即把一个应用的输入、处理、输出流程，按照Model、View、Controller的方式进行分离，这样一个应用被分成三个层——模型、视图、控制器。
       在Android系统中，视图(View)，代表用户交互界面，一个应用可能有很多不同的视图，MVC设计模式对于视图的处理仅限于视图上数据的采集和处理，以及用户的请求，而不包括在视图上的业务流程的处理。业务流程的处理交予模型(Model)处理。

1.3视图树模型（View和Viewgroup）：

        Android用户界面框架（Android UI Framework）采用视图树（View Tree）模型。即在Android用户界面框架中界面元素是以一种树型结构组织在一起，并称为视图树。视图树由View和ViewGroup构成

        Android系统会依据视图树的结构从上至下绘制每一个界面元素。每个元素负责对自身的绘制，如果元素包含子元素，该元素会通知其下所有子元素进行绘制

（二）Android UI控件类简介

2.1、View类

        View是界面的最基本的可视单元，呈现了最基本的UI构造块。View是Android中最基础的类之一，所有在界面上的可见元素都是View的子类，类的视图结构是android.view.View，如Button，RadioButton，CheckBox等等，都是通过继承View的方法来实现的。通过继承View，可以很方便地定制出有个性的控件出来。

        View有众多的扩展者，它们大部分是在android.widget包中，这些继承者实际上就是Android系统中的“控件”。直接继承者包括文本视图(TextView)、图像视图(ImageView)、进度条(ProgressBar)等。

2.1.1、View类通用行为和属性

2.2ViewGroup类

1、ViewGroup

        ViewGroup是个特殊的View，它继承于Android.view.View。ViewGroup是一个抽象类

         ViewGroup功能：一个是承载界面布局，另一个是承载具有原子特性的重构模块

2.3界面控件

       Android系统的界面控件分为：定制控件和系统控件两种

       常见的系统控件包括文本控件（TextView、EditText）、按钮控件（Button、ImageButton）、单选和复选按钮控件（Checkbox、RadioButton）、Spinner、ListView和TabHost等

（三）Android UI布局

 Android下创建界面布局的方法有三两种：
          1、XML方式，使用XML文件描述界面布局
          2、程序代码创建，在程序运行时动态添加或修改界面布局
          3、XML和程序代码创建相结合

使用XML文件声明界面布局的优势主要有：
          1.将程序的表现层和控制层分离
          2.在后期修改用户界面时，无需更改程序的源代码
          3.用户还能够通过可视化工具直接看到所设计的用户界面，有利于加快界面设计的过程，并且为界面设计与开发带来极大的便利性

在Android系统中，布局管理器是控件的容器

           Android提供了五种布局管理器用来管理控件，它们是线性布局管理器（LinearLayout）、表格布局管理器（TableLayout）、帧布局管理器（FrameLayout）、相对布局管理器（RelativeLayout）和绝对布局管理器（AbsoluteLayout）。

 布局管理器的主要作用有：

        1.适应不同的移动设备屏幕分辨率
        2.方便横屏和竖屏之间相互切换
        3.管理每个控件的大小以及位置

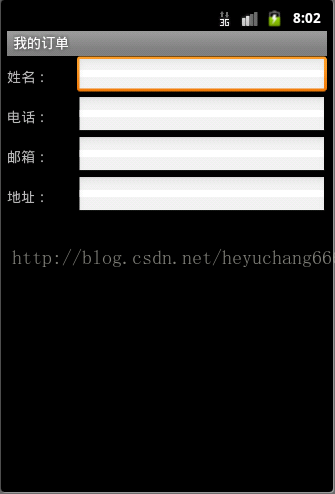

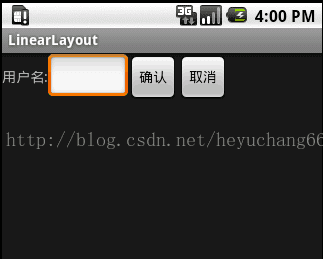

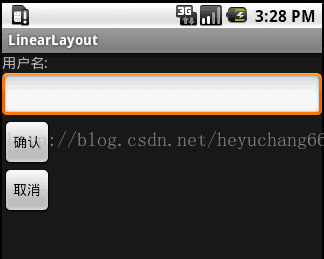

3.1线性布局LinearLayout

线性布局（LinearLayout）是一种常用的界面布局，也是RadioGroup, TabWidget, TableLayout, TableRow, ZoomControls类的父类。如果是垂直排列，则每行仅包含一个界面元素。如果是水平排列，则每列仅包含一个界面元素

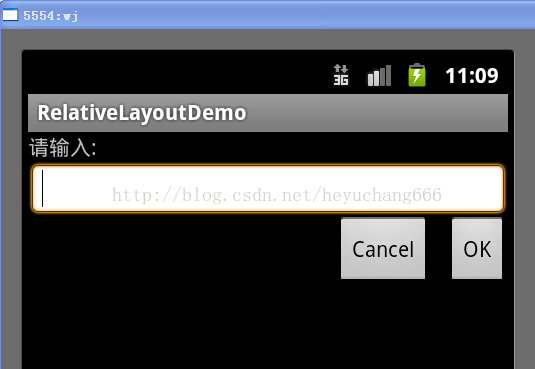

3.2相对布局RelativeLayout

相对布局（RelativeLayout）是一种非常灵活的布局方式

相对布局的特点：
能够最大程度保证在各种屏幕类型的手机上正确显示界面布局

1、以parent（父控件）为参照物的XML属性，属性取值可以为true或者false,如下表

2、要指定参照物的XML属性，layout_alignBottom，layout_toLeftOf，layout_above，layout_alignBaseline系列和其他控件ID

3、指定移动像素的XML属性

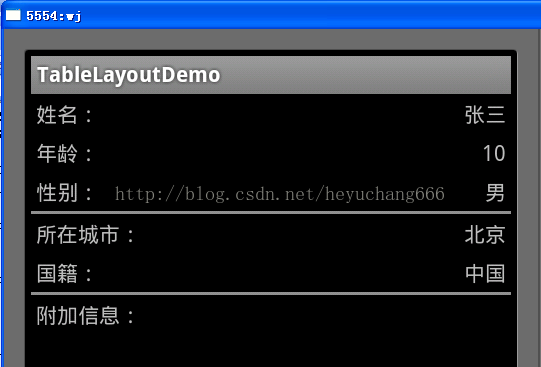

3.3表格布局TableLayout

       表格布局（TableLayout）也是一种常用的界面布局，采用行，列的形式来管理UI组件，它是将屏幕划分成网格单元（网格的边界对用户是不可见的），然后通过指定行和列的方式，将界面元素添加到网格中。它并不需要明确地声明包含多少行、列，而是通过添加TableRow、其他组件来控制表格的行数和列数。

       在表格布局中，一个列的宽度由该列中最宽的单元格决定。表格布局支持嵌套，可以将另一个表格布局放置在前一个表格布局的网格中，也可以在表格布局中添加其他界面布局

建立表格布局要注意以下几点：
1、向界面中添加一个线性布局，无需修改布局的属性值。其中，Id属性为TableLayout01，Layout width和Layout height属性都为wrap_content
2、向TableLayout01中添加两个TableRow。TableRow代表一个单独的行，每行被划分为几个小的单元，单元中可以添加一个界面控件。其中，Id属性分别为TableRow01和TableRow02，Layout width和Layout height属性都为wrap_content

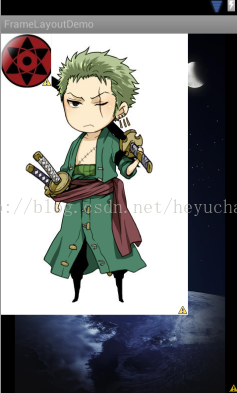

3.4帧布局FrameLayout

       帧布局（FrameLayout）是android布局系统中最简单的界面布局，是用来存放一个元素的空白空间，且子元素的位置是不能够指定的，只能够放置在空白空间的左上角。在帧布局中，如果先后存放多个子元素，后放置的子元素将遮挡先放置的子元素，就是越底层的，越应该编写的时候把代码往前面放。

        FrameLayout控件继承自ViewGroup，它在ViewGroup的基础上，定义了自己的三个属性，对应的XML Attributes分别为android:foreground， android:foregroundGravity ，android:measureAllChildren。

3.5绝对布局AbsoluteLayout

       绝对布局（AbsoluteLayout）能通过指定界面元素的坐标位置，来确定用户界面的整体布局。绝对布局是一种不推荐使用的界面布局，因为通过X轴和Y轴确定界面元素位置后，Android系统不能够根据不同屏幕对界面元素的位置进行调整，降低了界面布局对不同类型和尺寸屏幕的适应能力。
