目的：声波引起迈克尔逊干涉仪条纹的振动，通过检测条纹振动来提取声波的的振动信息。

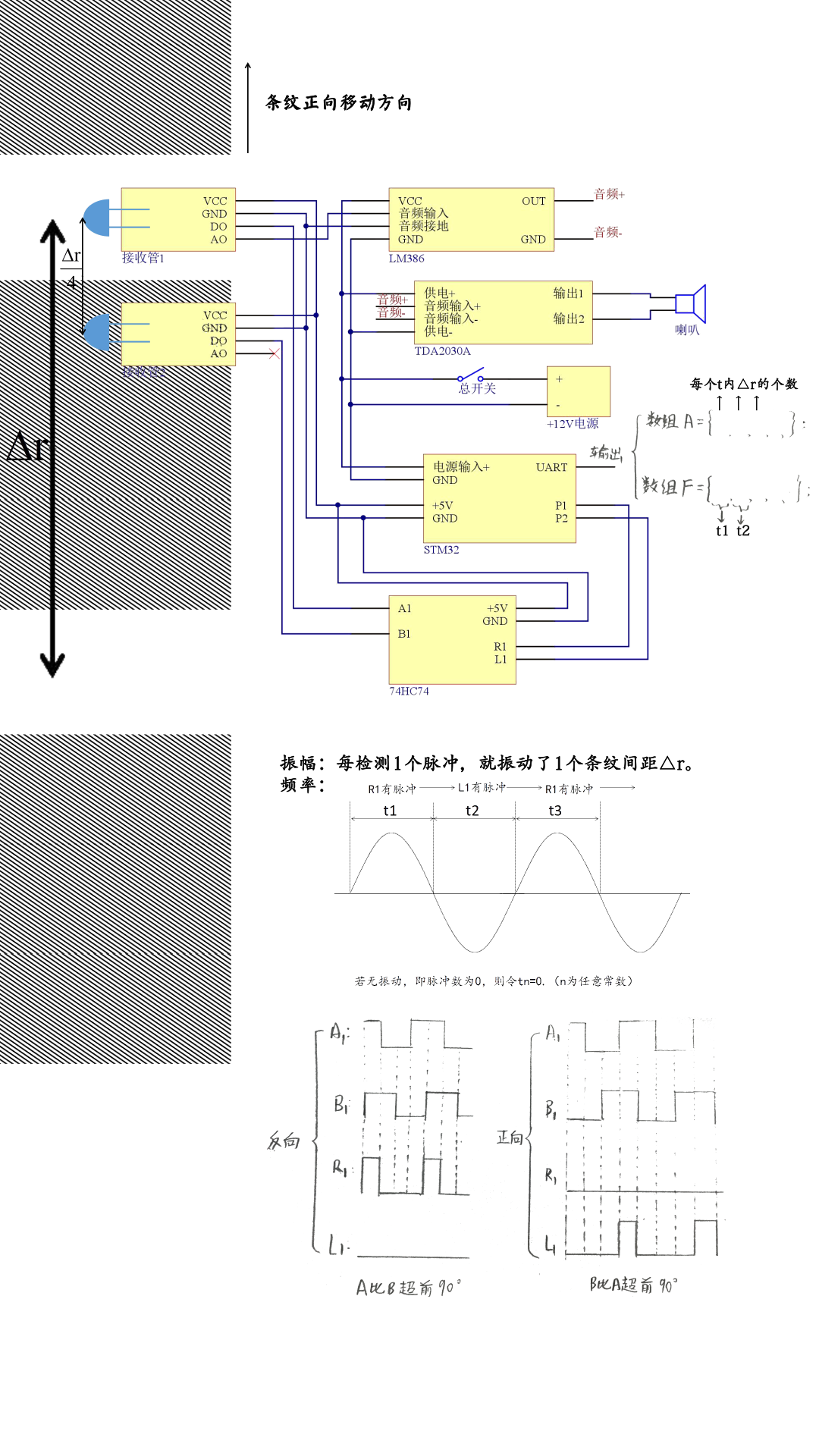

本文主要提出一种检测条纹振动的方法。结构如图所示：

1.首先声波引起迈克尔逊干涉仪条纹振动。调整迈克尔逊干涉仪动镜的旋钮，使条纹变粗，照射到红外接收管上，并摆放在如图所示的位置。

2.条纹振动使红外接收管输出随时间变化的正弦信号，将这个信号接入功放，然后直接接入喇叭就可以初步还原出声音。实现声-光-电-声的转换。

3.两个红外接收管如图位置摆放，会输出相位相差90度的两路脉冲信号。经过74HC74解码分离，形成单路脉冲，最后用STM32采集脉冲并计时。即可完成振动信息的提取。

4.STM32将采集到的数据以数组的形式通过蓝牙发送给PC端进行数据处理。

5.这里STM32也可以用数据采集卡代替，然后用Labview完成数据采集和显示处理。

6.干涉条纹振动的辨向问题参考：https://wenku.baidu.com/view/39b45933c1c708a1294a44b3.html

  两路脉冲信号解码分离参考：https://wenku.baidu.com/view/1ba3140e0c22590103029d74.html

7.红外接收管采用的是淘宝上买的模块。上面有电位器，用来调节阈值。
