1. EDMA3概述
   基于C66x的内核处理器主要具有两种DMA传输：IDMA、EDMA3。
   IDMA：只提供核内部（L1P、L1D、L2、CFG）的数据移动服务。
   EDMA3：实现器件上两个存储器映射的从终端（Slave Endpoint）之间的数据传输（如DDR3、MSM SRAM、L2）。
   EDMA3控制器由用户设定，服务于器件上两个存储器映射的从终端之间的数据传输；服务于软件驱动的页传输（例如，在外部存储器和内部存储器之间），执行分解或子帧取出多种数据结构，服务事件驱动的外围设备并减轻器件CPU数据传输任务。
2. EDMA3浅析
   2.1 EDMA3构成
   C6678处理器中，IDMA具有两个通道，EDMA具有三个通道控制器（CC0、CC1、CC2）和10个传输控制器（CC0TC0、CC0TC1，CC1TC0、CC1TC1、CC1TC2、CC1TC3，CC2TC0、CC2TC1、CC2TC2、CC2TC3）。
   如图2-1所示，CC0有16个DMA通道，8个QDMA通道，16个中断通道，2个事件队列，2个传输控制TC；CC1有64个DMA通道，8个QDMA通道，64个中断通道，4个事件队列，4个传输控制TC；CC2有64个DMA通道，8个QDMA通道，64个中断通道，4个事件队列，4个传输控制TC。

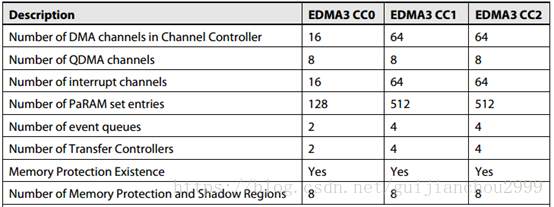

   图2-1 EDMA3 CC资源图
   每个TC的资源情况如图2-2所示。

   图2-2 EDMA3 TC资源图

2.2 功能用法
CC0被优化用于内部MSMC（Multicore Shared Memory Controller）和DDR3子系统之间的数据传输，CC1、CC2被用作系统外围设备和在系统存储器间移动数据等其他传输。
每个CC有两种通道类型：DMA通道和QDMA通道。每个通道与一个给定的事件队列、传输控制器相关，并与一个给定的PaRAM参数集相关。
DMA通道和QDMA通道的主要区别在于传输是如何被系统触发的。
DMA通道传输必需一个触发事件。QDMA通道传输只需设定好触发字即可自动触发。
每个事件队列深度是16，同一时刻最多支持16个传输事件。
每个DMA、QDMA通道分配到的事件队列是可编程的。
如果在不同的通道上，事件同时被检测，事件队列会基于一个固定优先级仲裁机制仲裁。DMA通道具有比QDMA通道更高的优先级。最小编号的通道最有最高优先级。
每个事件在事件队列中按照FIFO顺序被处理。
DMA、QDMA的channel可以统一一起连续编号，TI就是如此处理的。
Global Region和Shadow Region的区别：当使用Global Region配置EDMA时，所有内核都会响应；当使用Shadow Region时，通过DRAE/DRAEH（对于DMA）和QRAE/QRAEH（对于QDMA）寄存器将不想触发的事件屏蔽，这样即使系统中的事件触发了，Shadow Region中对应的事件也不会触发。当使用global region配置EDMA时，所有的core都会响应，这样就存在某些core不想使用的event也会被触发，如果使用shadow region，通过DRE/DREH将不想触发的event屏蔽，这样即便系统中对应的event触发了，shadow region中的event也不会触发。
