Android笔记 自定义View（四）：Canvas使用之绘制背景色_canvas 背景颜色

前面介绍了Canvas和Paint的相关概念，下面就详细看下它们是怎么使用的

目录

一、绘制背景颜色

1、PorterDuffxfermode、Xfermode和PorterDuff

Xfermode

PorterDuffXfermode

PorterDuff.Mode

二、总结

---

一、绘制背景颜色

Canvas绘制背景颜色常用有四个方法，具体看下面：

//设置单一颜色为Canvas的背景颜色。
drawColor(int color)

/*
* 使用指定的颜色和模式填充Canvas。
*/
drawColor(int color, PorterDuff.Mode mode)

/*
* @param
*  a 在画布上绘制的透明度,取值范围(0..255).
*  r 在画布上绘制的红色色值,取值范围(0..255).
*  g 在画布上绘制的绿色色值,取值范围(0..255).
*  b 在画布上绘制的蓝色色值,取值范围(0..255).
* 使用指定的ARGB填充Canvas。
*/
drawARGB(int a, int r, int g, int b)

/*
* @param
*  r 在画布上绘制的红色色值,取值范围(0..255).
*  g 在画布上绘制的绿色色值,取值范围(0..255).
*  b 在画布上绘制的蓝色色值,取值范围(0..255).
* 使用指定的RGB颜色，填充Canvas。
*/
public void drawRGB (int r, int g, int b)

上面的几个方法都很简单，注释都有说明。这里大坑就是PorterDuff.Mode这个东东，被它坑了很长时间。下面我来说一下自己的了解，不全之处请见谅。

1、PorterDuffxfermode、Xfermode和PorterDuff

查看PorterDuff类的注释文档：

/**
 * <p>This class contains the list of alpha compositing and blending modes
 * that can be passed to {@link PorterDuffXfermode}, a specialized implementation
 * of {@link Paint}'s {@link Paint#setXfermode(Xfermode) transfer mode}.
 * All the available modes can be found in the {@link Mode} enum.</p>
 */

PorterDuff是一种图像混合模式。就是将源像素和背景像素的颜色进行混合，最终显示的颜色取决于其RGB颜色分量和Alpha值。它通过Paint的setXfermode(Xfermode) 方法将值传递给PorterDuffXfermode，PorterDuffXfermode是Xfermode的实现类。我们先看相关源码：


/**
 * 设置或者清除过渡模式
 * xfermode 为Null时，恢复默认值
 */
public Xfermode setXfermode(Xfermode xfermode) {
    int newMode = xfermode != null ? xfermode.porterDuffMode : Xfermode.DEFAULT;
    int curMode = mXfermode != null ? mXfermode.porterDuffMode : Xfermode.DEFAULT;
    if (newMode != curMode) {
        nSetXfermode(mNativePaint, newMode);
    }
    mXfermode = xfermode;
    return xfermode;
}

Xfermode

public class Xfermode {
    static final int DEFAULT = PorterDuff.Mode.SRC_OVER.nativeInt;
    int porterDuffMode = DEFAULT;
}

Xfermode主要是保存一个默认的值。它有三个实现类：AvoidXfermode, PixelXorXfermode以及PorterDuffXfermode。前两个类因为不支持硬件加速在API level 16被标记为Deprecated了，用也可以，但是需要关闭硬件加速。那么需要我们深入理解的就是PorterDuffXfermode类。

PorterDuffXfermode

public class PorterDuffXfermode extends Xfermode {
    public PorterDuffXfermode(PorterDuff.Mode mode) {
        porterDuffMode = mode.nativeInt;
    }
}

它的概念来自于1984年在ACM SIGGRAPH计算机图形学出版物上发表了“Compositing digital images（合成数字图像）”的Tomas Porter和Tom Duff，有兴趣的可以查阅下。在其构造方法里只有一个参数 PorterDuff.Mode，由它来指定图形合成时颜色值的计算方式。在Paint可以通过以下方式定义：

Paint paint = new Paint();
paint.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.SRC_OVER));

上面的操作实际上就是选择一个PorterDuff.Mode值进行赋值。在自定义View时，当给Paint的Xfermode赋值时，那么使用该Paint时，就使用了该模式。我们往下看：

PorterDuff.Mode

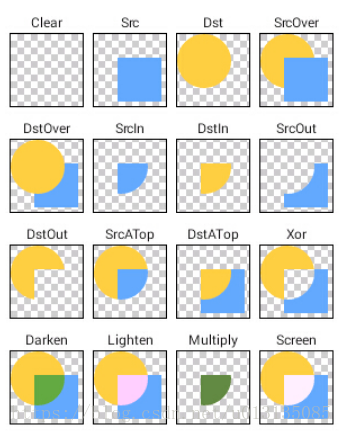

它将所绘制的图形的像素与Canvas中对应位置的像素按照一定规则进行混合，形成新的像素值，从而更新Canvas中最终的像素颜色值。首先我们看一下官方demo里的效果图：

这张图片从一定程度上形象地说明了图形混合的作用，两个图形一圆一方通过一定的计算产生不同的组合效果，在API中Android为我们提供了18种（比上图多了两种ADD和OVERLAY）模式：　

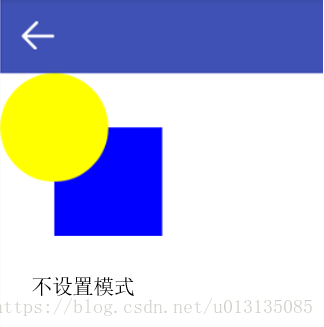

注意：我按照上面的模式设置画笔的时候发现效果跟上面的效果天差地别，后来网上查找资料发现要实现官方demo效果图中的效果，要满足以下几个条件：

https://blog.csdn.net/wingichoy/article/details/50534175

1、关闭硬件加速。（或者设置为：LAYER_TYPE_HARDWARE）

2、只对两个都是bitmap才有效果。且两个bitmap大小尽量一样。

3、背景色为透明色。

仅仅上面几条得出的效果也可能不完全一样，实际效果要根据实际情况来看。下面看一下我自己实现的几种的效果，有兴趣的可以自己实现下。

public class CustomView extends View {

    Paint mDstPaint,mSrcPaint;
    Bitmap mSrcBitmap,mDstBitmap;
    Canvas mSrcCanvas,mDstCanvas;

    public CustomView(Context context) {
        this(context,null);
    }

    public CustomView(Context context, AttributeSet attrs) {
        this(context,attrs,0);
    }

    public CustomView(Context context, AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
        mDstPaint = new Paint();
        mSrcPaint = new Paint();
        mDstPaint.setColor(Color.BLUE);
        mDstPaint.setAntiAlias(true);
        mSrcPaint.setColor(Color.YELLOW);
        mSrcPaint.setAntiAlias(true);
        //开启硬件离屏缓存：解决黑色问题，效率比关闭硬件加速高。暂时没有发现其他影响
        setLayerType(LAYER_TYPE_HARDWARE, null);

        //准备画布
        mSrcBitmap = Bitmap.createBitmap(150,150, Bitmap.Config.ARGB_8888);
        mSrcCanvas = new Canvas(mSrcBitmap);
        mDstBitmap =  Bitmap.createBitmap(150,150, Bitmap.Config.ARGB_8888);
        mDstCanvas = new Canvas(mDstBitmap);
    }

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        //dst
        mDstCanvas.drawRect(50,50,150,150,mDstPaint);
        mSrcCanvas.drawCircle(50,50,50,mSrcPaint);

        //准备好两张位图后在设置画笔模式，然后将图片画上去
        mSrcPaint.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.CLEAR));
        canvas.drawBitmap(mDstBitmap,0,0,mDstPaint);
        canvas.drawBitmap(mSrcBitmap,0,0,mSrcPaint);
    }
}

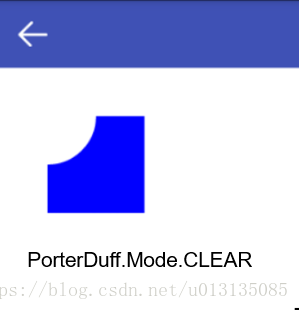

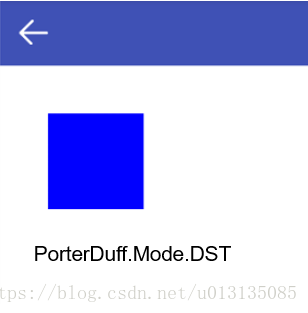

效果：



二、总结

上面总结一些Canvas绘制背景色的方法，主要是颜色的混合模式使用得当会做出十分酷炫的效果。以一个我自己做的例子作为总结：

java代码：

public class LogoLoadingView extends View {

    private Paint paint;
    private Bitmap bitmap;
    private int currentTop;
    private RectF rectF;
    private PorterDuffXfermode xfermode;

    public LogoLoadingView(Context context) {
        super(context);
        init();
    }

    public LogoLoadingView(Context context, AttributeSet attrs) {
        super(context, attrs);
        init();
    }

    private void init(){
        setLayerType(LAYER_TYPE_HARDWARE,null);
        paint=new Paint();
        paint.setAntiAlias(true);
        paint.setStyle(Paint.Style.FILL);
        //设定是否使用图像抖动处理，会使绘制出来的图片颜色更加平滑和饱满，图像更加清晰
        paint.setDither(true);
        //加快显示速度，本设置项依赖于dither和xfermode的设置
        paint.setFilterBitmap(true);
        bitmap= BitmapFactory.decodeResource(getResources(), R.mipmap.ic_launcher);
        xfermode=new PorterDuffXfermode(PorterDuff.Mode.CLEAR);
        currentTop=bitmap.getHeight();
        rectF=new RectF(0,currentTop,bitmap.getWidth(),bitmap.getHeight());
    }

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        rectF.top=currentTop;

        canvas.drawBitmap(bitmap,0,0,null);
        paint.setXfermode(xfermode);
        paint.setColor(Color.RED);
        canvas.drawRect(rectF,paint);
        paint.setXfermode(null);

        if (currentTop>0){
            currentTop--;
            invalidate();
        }
    }
}

xml代码：

<?xml version="1.0" encoding="utf-8"?>
<android.support.constraint.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="@color/white"
    tools:context=".MainActivity">

    <com.wqd.app.view.LogoLoadingView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"/>

</android.support.constraint.ConstraintLayout>

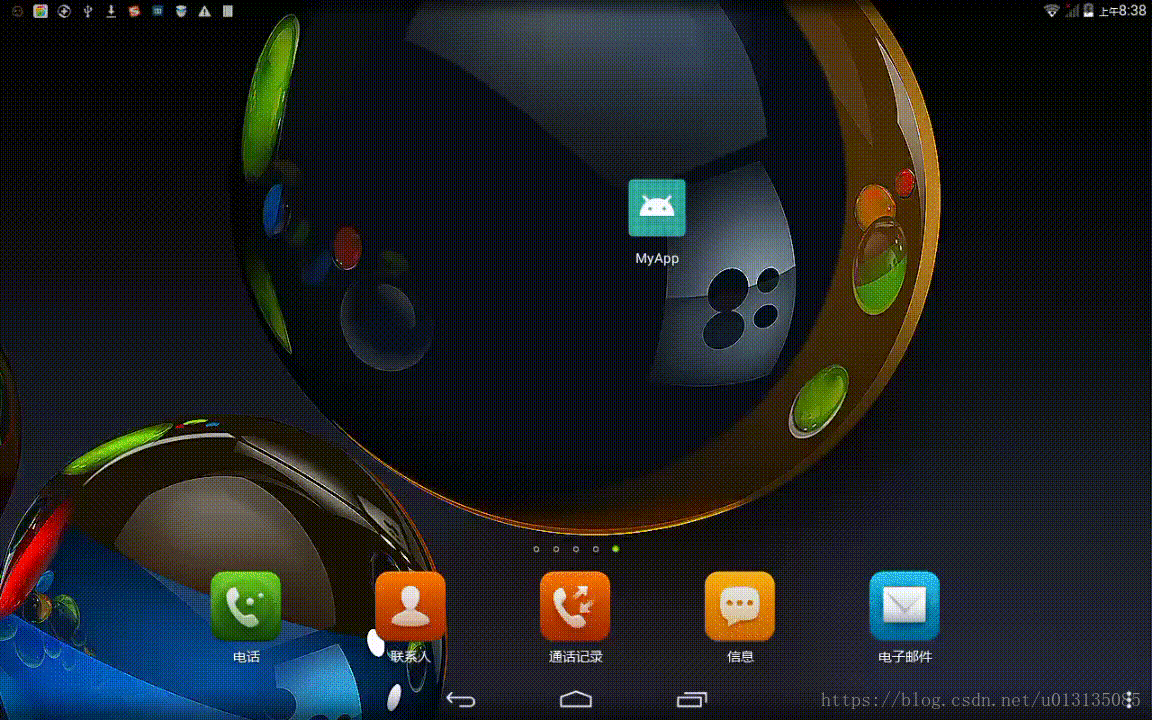

效果图：

祝：工作顺利！
