一款高效的程序员画图软件推荐

一、简介
流程图、时序图，在理解系统、代码都很有好处，市面上的工具有omniGraph，processOn什么的。。这里，推荐一个神器。plantUml..

环境依赖：
1、phpstorm 自己网搜下载吧
2、graphvize 软件下载链接：http://www.graphviz.org/Download_windows.php

二、安装
2.1 安装phpstorm

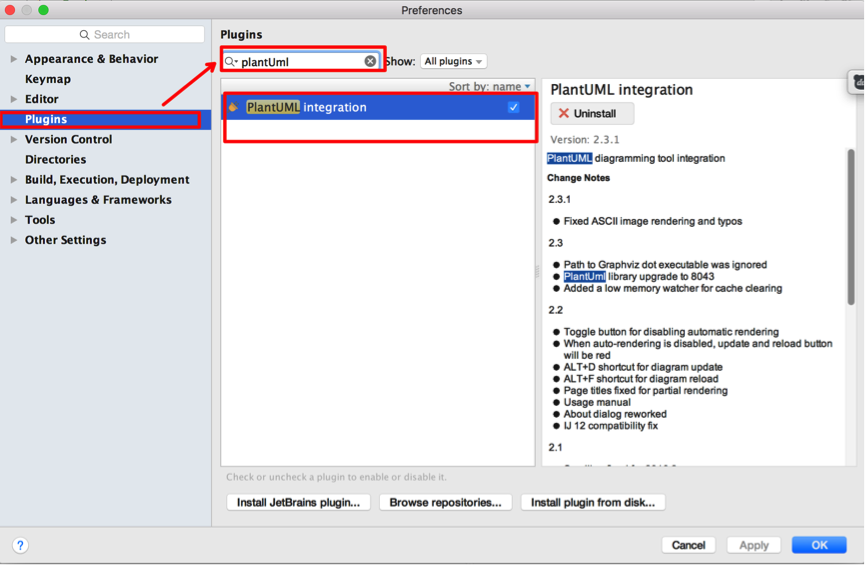

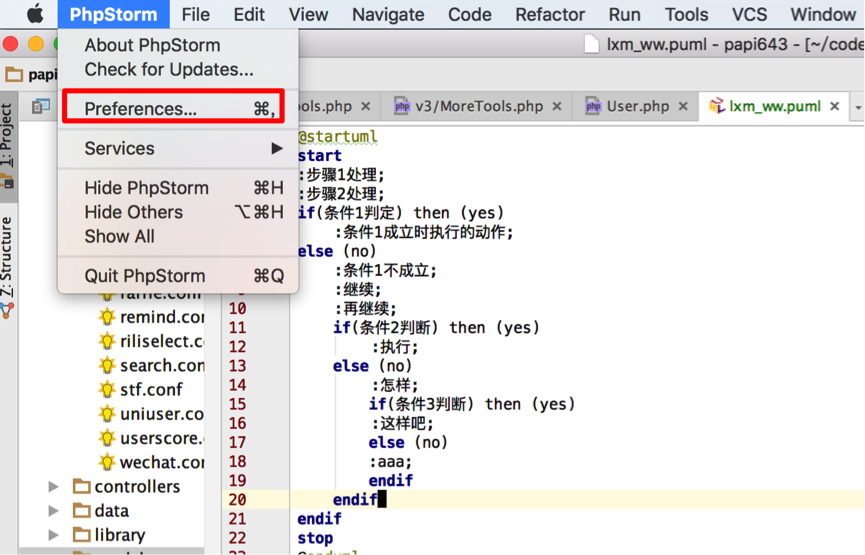

2.2 安装plantUml插件

安装好插件之后重启phpstorm

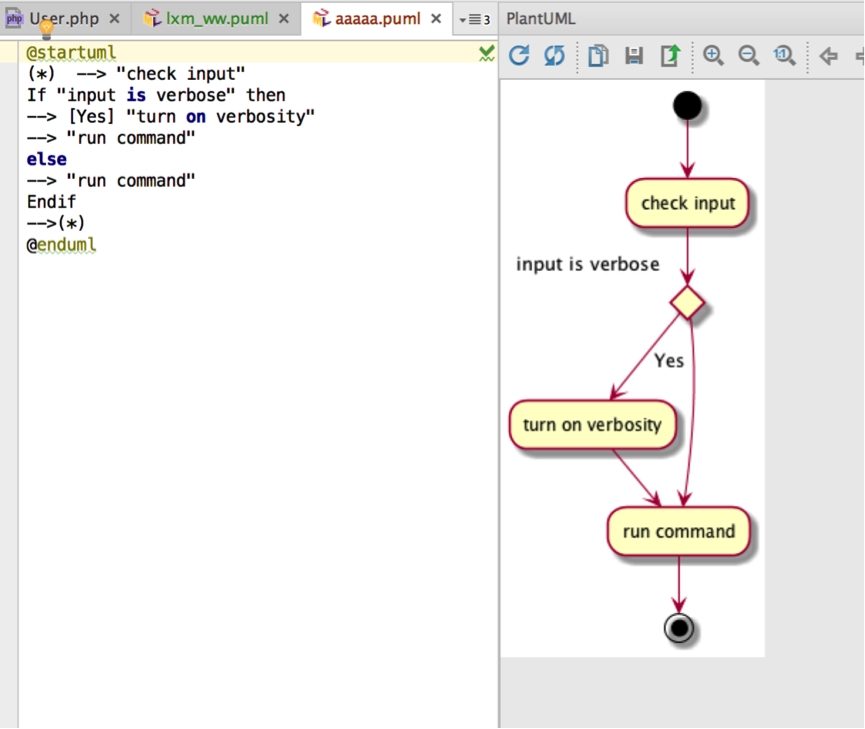

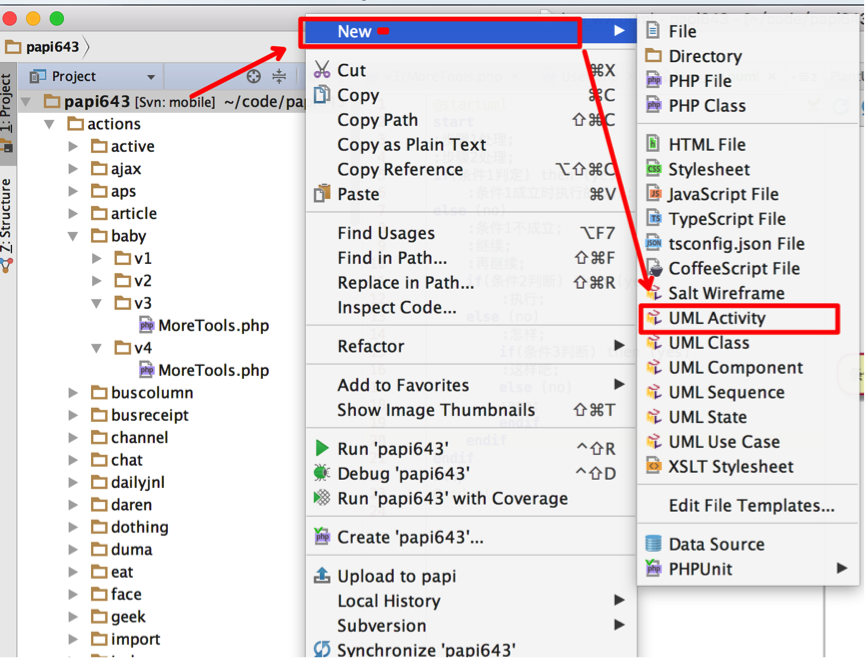

2.3 开始使用

刚开始右边如果没有图像出现的话，说明没有安装graphviz，然后安装graphviz这个就好了。安装好后刷新右边区域就有图象了。

ok~,下面自己摸索吧

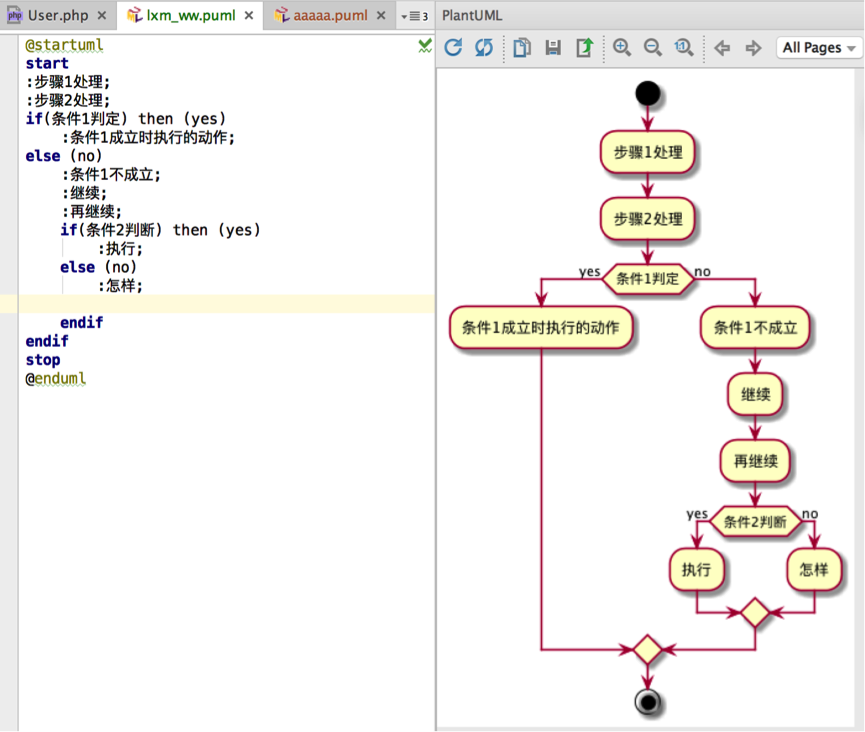

我写的范例：

流程图代码：

@startuml
start
:步骤1处理;
:步骤2处理;
if(条件1判定) then (yes)
    :条件1成立时执行的动作;
else (no)
    :条件1不成立;
    :继续;
    :再继续;
    if(条件2判断) then (yes)
        :执行;
    else (no)
        :怎样;

    endif
endif
stop
@enduml
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

下面给个语法学习网址：http://www.cnblogs.com/pcy0/archive/2015/12/17/how-to-use-sublime-and-plant-uml-draw-diagram.html
