Android ConstraintLayout 约束布局详解

Android ConstraintLayout ConstraintSet动态布局

前言

在2016年的Google I/O大会上 , Google 发布了Android Studio 2.2预览版，同时也发布了Android 新的布局方案 ConstraintLayout ， 但是最近的一年也没有大规模的使用。2017年Google发布了 Android Studio 2.3 正式版，在 Android Studio 2.3 版本中新建的Module中默认的布局就是 ConstraintLayout 。如下所示：

<?xml version="1.0" encoding="utf-8"?>
<android.support.constraint.ConstraintLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context="com.constraintlayout.app.Main2Activity">

</android.support.constraint.ConstraintLayout>
1
2
3
4
5
6
7
8
9
10

在使用 ConstraintLayout 的布局方案，需要在 build.gradle 引入支持库：

dependencies {
    compile 'com.android.support.constraint:constraint-layout:1.0.1'
}
1
2
3

传统的Android开发当中，界面基本都是靠编写XML代码完成的，虽然Android Studio也支持可视化的方式来编写界面，但是操作起来并不方便，我也一直都不推荐使用可视化的方式来编写Android应用程序的界面。

而ConstraintLayout就是为了解决这一现状而出现的。它和传统编写界面的方式恰恰相反，ConstraintLayout非常适合使用可视化的方式来编写界面，但并不太适合使用XML的方式来进行编写。当然，可视化操作的背后仍然还是使用的XML代码来实现的，只不过这些代码是由Android Studio根据我们的操作自动生成的。

另外，ConstraintLayout 还有一个优点，它可以有效地解决布局嵌套过多的问题。我们平时编写界面，复杂的布局总会伴随着多层的嵌套，而嵌套越多，程序的性能也就越差。ConstraintLayout则是使用约束的方式来指定各个控件的位置和关系的，它有点类似于 RelativeLayout，但远比RelativeLayout要更强大。

• ConstraintLayout向下兼容 API 9

• 关于 ConstraintLayout 的基本使用方法请参照郭神的博客：
  http://blog.csdn.net/guolin_blog/article/details/53122387

这篇文章说一些其他的特性。

常用方法总结

layout_constraintTop_toTopOf       // 将所需视图的顶部与另一个视图的顶部对齐。

layout_constraintTop_toBottomOf    // 将所需视图的顶部与另一个视图的底部对齐。

layout_constraintBottom_toTopOf    // 将所需视图的底部与另一个视图的顶部对齐。

layout_constraintBottom_toBottomOf // 将所需视图的底部与另一个视图的底部对齐。

layout_constraintLeft_toLeftOf     // 将所需视图的左边与另一个视图的左边对齐。

layout_constraintLeft_toRightOf    // 将所需视图的左边与另一个视图的右边对齐。

layout_constraintRight_toLeftOf    // 将所需视图的右边与另一个视图的左边对齐。

layout_constraintRight_toRightOf   // 将所需视图的右边与另一个视图的右边对齐。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

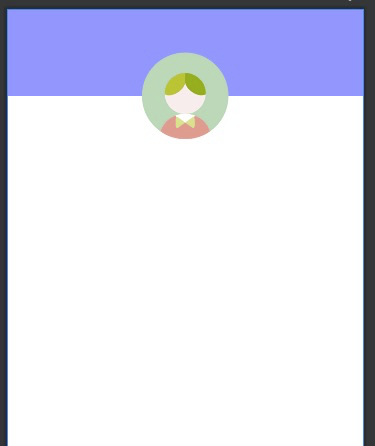

例子1：对齐

我们要实现这个例子：最上面是一个蓝色背景，头像在蓝背景底部居中的位置，我们可以用：layout_constraintTop_toBottomOf , layout_constraintBottom_toBottomOf 属性联合使用。

完整代码如下：

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <View
        android:id="@+id/bgView"
        android:layout_width="match_parent"
        android:layout_height="100dp"
        android:background="#88f"
        app:layout_constraintTop_toTopOf="parent" />

    <ImageView
        android:layout_width="100dp"
        android:layout_height="100dp"
        android:src="@drawable/head_bg"
        app:layout_constraintBottom_toBottomOf="@id/bgView"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toBottomOf="@id/bgView" />


</androidx.constraintlayout.widget.ConstraintLayout>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

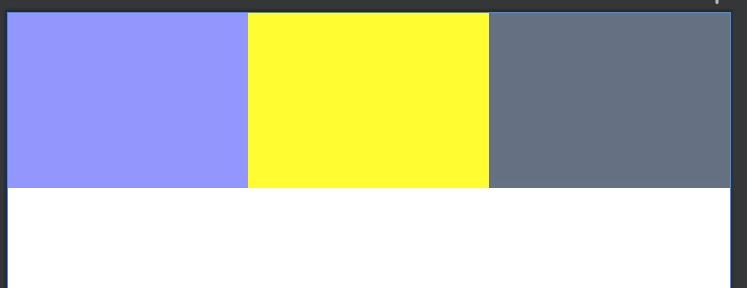

例子2：权重

如何实现 3个view 3 等分，互相约束就行

代码如下：

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <View
        android:id="@+id/view1"
        android:layout_width="0dp"
        android:layout_height="100dp"
        android:background="#88f"
        app:layout_constraintEnd_toStartOf="@id/view2"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

    <View
        android:id="@+id/view2"
        android:layout_width="0dp"
        android:layout_height="100dp"
        android:background="#ff0"
        app:layout_constraintEnd_toStartOf="@id/view3"
        app:layout_constraintStart_toEndOf="@id/view1"
        app:layout_constraintTop_toTopOf="parent" />

    <View
        android:id="@+id/view3"
        android:layout_width="0dp"
        android:layout_height="100dp"
        android:background="#567"
        app:layout_constraintStart_toEndOf="@id/view2"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

</androidx.constraintlayout.widget.ConstraintLayout>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36

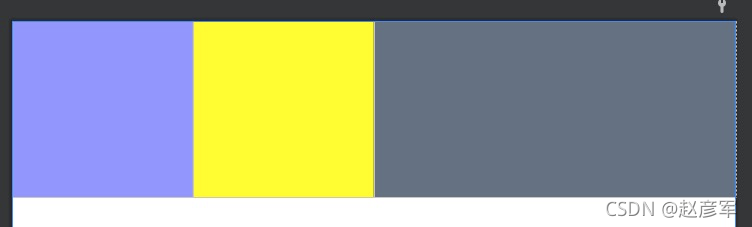

我们我们要使最后一个图占用2倍的宽度，如何呢？

使用 layout_constraintHorizontal_weight 就行，前两个 view 的权重都是1 ，最有一个权重是 2 ，权重越大，占据比例就越大。

代码如下：

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <View
        android:id="@+id/view1"
        android:layout_width="0dp"
        android:layout_height="100dp"
        android:background="#88f"
        app:layout_constraintEnd_toStartOf="@id/view2"
        app:layout_constraintHorizontal_weight="1"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

    <View
        android:id="@+id/view2"
        android:layout_width="0dp"
        android:layout_height="100dp"
        android:background="#ff0"
        app:layout_constraintEnd_toStartOf="@id/view3"
        app:layout_constraintHorizontal_weight="1"
        app:layout_constraintStart_toEndOf="@id/view1"
        app:layout_constraintTop_toTopOf="parent" />

    <View
        android:id="@+id/view3"
        android:layout_width="0dp"
        android:layout_height="100dp"
        android:background="#567"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintHorizontal_weight="2"
        app:layout_constraintStart_toEndOf="@id/view2"
        app:layout_constraintTop_toTopOf="parent" />


</androidx.constraintlayout.widget.ConstraintLayout>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40

例子3：基线对齐

我们再显示一个产品的价格时基线对齐十分有用，我们先看看不用基线对齐的效果：

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <TextView
        android:id="@+id/view1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="100"
        android:textSize="40sp"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="%"
        android:textSize="20sp"
        app:layout_constraintBottom_toBottomOf="@id/view1"
        app:layout_constraintStart_toEndOf="@id/view1" />


</androidx.constraintlayout.widget.ConstraintLayout>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

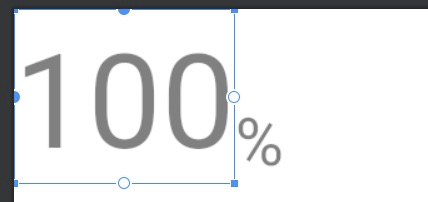

可以看到 % 跟 100 的控件底部是对齐的，这样并不好看，我们增加一个基线对齐看看，app:layout_constraintBaseline_toBaselineOf

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <TextView
        android:id="@+id/view1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="100"
        android:textSize="40sp"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="%"
        android:textSize="20sp"
        app:layout_constraintBaseline_toBaselineOf="@id/view1"
        app:layout_constraintStart_toEndOf="@id/view1" />


</androidx.constraintlayout.widget.ConstraintLayout>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

已经美观多了。

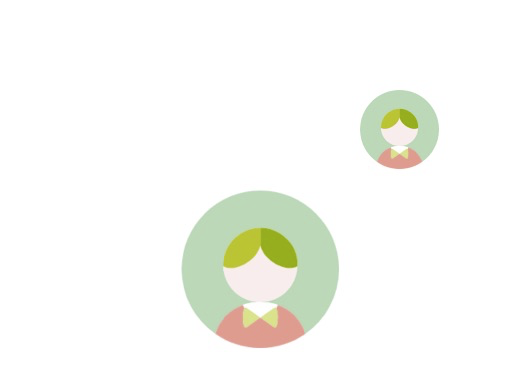

例子4：Circle 角度约束

顾名思义就是基于一个控件，用角度来约束。使用角度约束需要实现3个属性，分别是：

• layout_constraintCircle 定义锚点控件
• layout_constraintCircleRadius 定义半径
• layout_constraintCircleAngle 定义角度

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <ImageView
        android:id="@+id/view1"
        android:layout_width="120dp"
        android:layout_height="120dp"
        android:src="@drawable/head_bg"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

    <ImageView
        android:layout_width="60dp"
        android:layout_height="60dp"
        android:src="@drawable/head_bg"
        app:layout_constraintCircle="@id/view1"
        app:layout_constraintCircleAngle="45"
        app:layout_constraintCircleRadius="150dp"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

</androidx.constraintlayout.widget.ConstraintLayout>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29

例子5：宽度约束

我们要实现一个头像下面有一个文字，是很好处理的。

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <ImageView
        android:id="@+id/view1"
        android:layout_width="120dp"
        android:layout_height="120dp"
        android:src="@drawable/head_bg"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="哈哈哈哈哈哈哈哈哈哈哈哈哈哈哈哈哈哈哈哈"
        app:layout_constraintEnd_toEndOf="@id/view1"
        app:layout_constraintStart_toStartOf="@id/view1"
        app:layout_constraintTop_toBottomOf="@id/view1" />

</androidx.constraintlayout.widget.ConstraintLayout>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

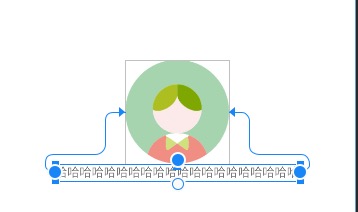

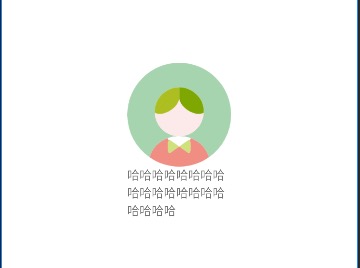

效果如下：

可以看到有个问题，就是文字的长度已经超出了头像的长度，有什么办法能让文字控件的长度和头像一样长。用 layout_constrainedWidth 就能实现。

代码如下：

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <ImageView
        android:id="@+id/view1"
        android:layout_width="120dp"
        android:layout_height="120dp"
        android:src="@drawable/head_bg"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

    <TextView
        app:layout_constrainedWidth="true"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="哈哈哈哈哈哈哈哈哈哈哈哈哈哈哈哈哈哈哈哈"
        app:layout_constraintEnd_toEndOf="@id/view1"
        app:layout_constraintStart_toStartOf="@id/view1"
        app:layout_constraintTop_toBottomOf="@id/view1" />

</androidx.constraintlayout.widget.ConstraintLayout>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28

效果如下：

可以看到文字的长度已经和头像一样宽了，这在很多社交产品中头像设置很有用。

例子6：偏移约束 + 宽度约束联合使用

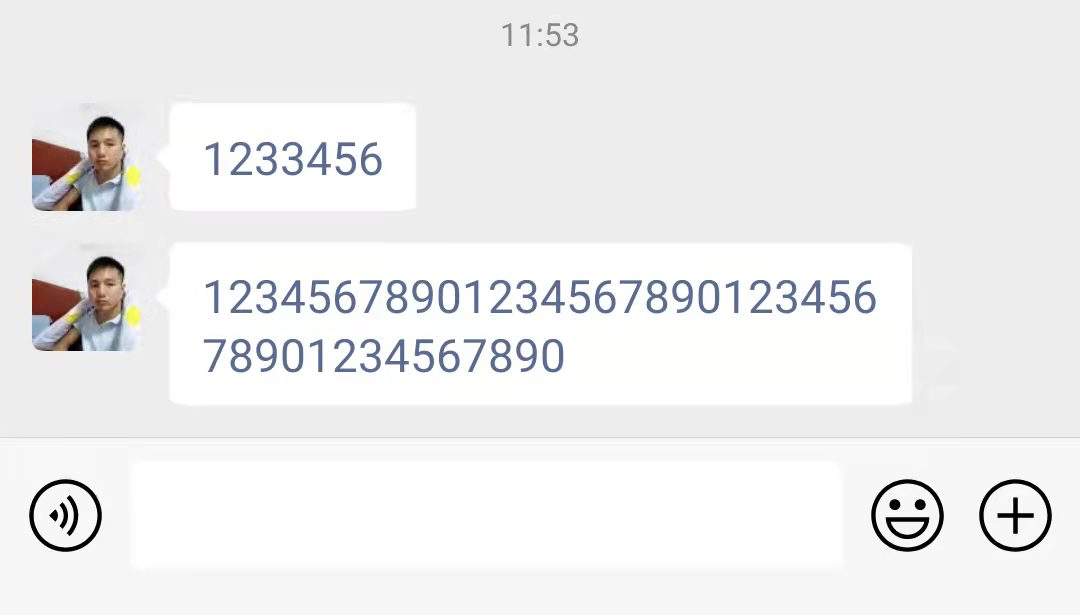

我们做一个左边头像，右边文字的布局，就像微信聊天界面一样。

代码如下：

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <ImageView
        android:id="@+id/view1"
        android:layout_width="60dp"
        android:layout_height="60dp"
        android:src="@drawable/head_bg"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="12345678901234567890123456789012345678901234567890"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintTop_toTopOf="@id/view1"
        app:layout_constraintStart_toEndOf="@id/view1" />

</androidx.constraintlayout.widget.ConstraintLayout>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

但是会有一个问题，当文字太长的时候，会超出父布局边界

这时我们用一个宽度约束 layout_constrainedWidth 就可以实现不超出父布局宽度。

代码如下：

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <ImageView
        android:id="@+id/view1"
        android:layout_width="60dp"
        android:layout_height="60dp"
        android:src="@drawable/head_bg"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="12345678901234567890123456789012345678901234567890"
        app:layout_constrainedWidth="true"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toEndOf="@id/view1"
        app:layout_constraintTop_toTopOf="@id/view1" />

</androidx.constraintlayout.widget.ConstraintLayout>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

效果如下：

当我们把文字缩短一点看看效果：

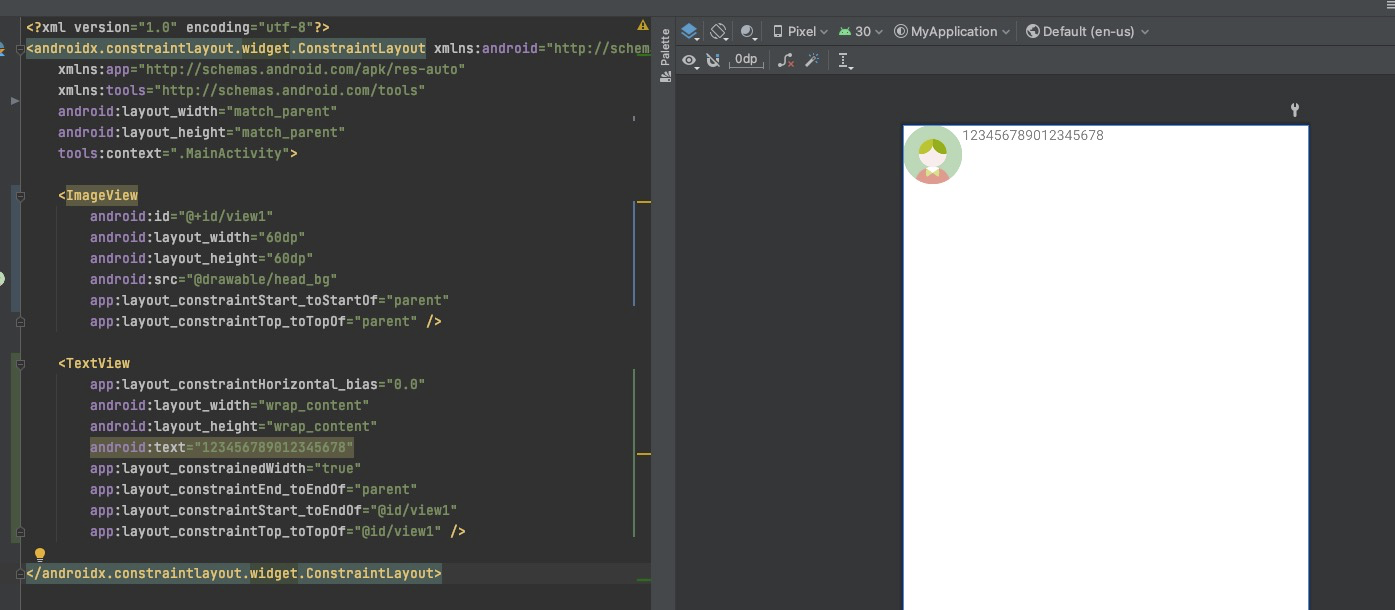

可以看到文字居中了，这并不是我们要的效果，我们想要的是跟微信一样靠左对齐，那怎么办呢？ 加上 layout_constraintHorizontal_bias 试试 。

可以看到效果已经出来了，textview 左对齐了。

例子7：消失的 Margin

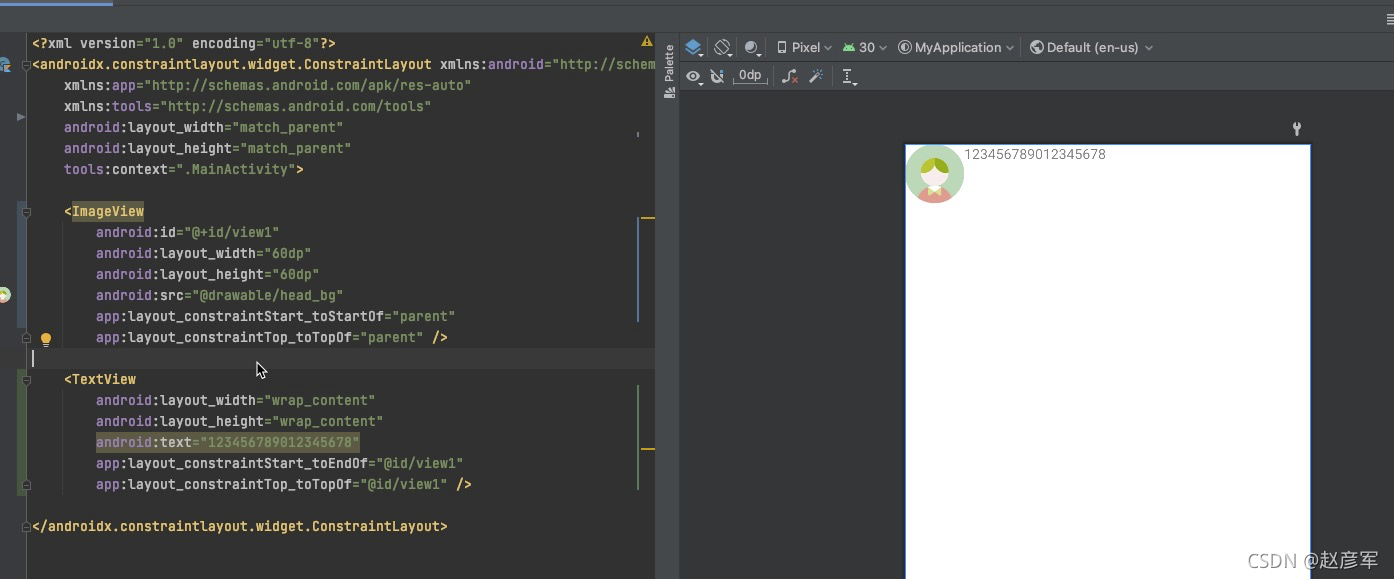

我们来看下一个例子，布局左边一个头像，右边一个文字，文字在头像右边。

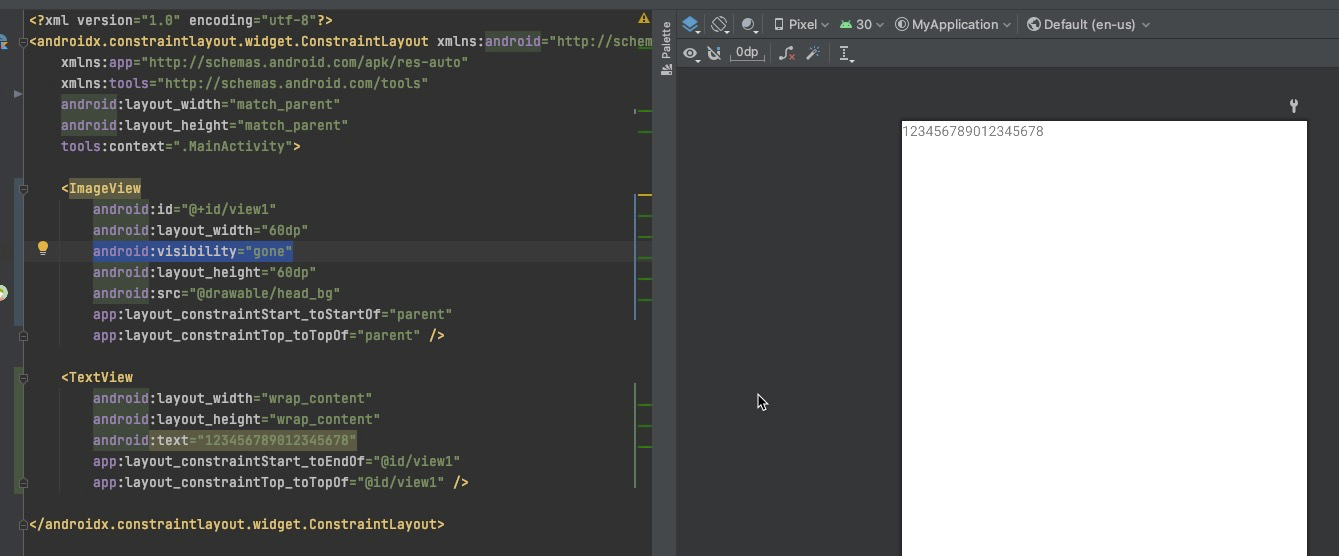

此时，我们给图片增加 android:visibility="gone" 属性，隐藏图片。

可以看到图片隐藏后，文字左对齐屏幕。

现在有个需求：在图片显示的时候，文字紧贴着图片。当图片隐藏的时候，文字需要有个左边距。

我们可以使用 layout_goneMarginStart 属性来处理这个需求。

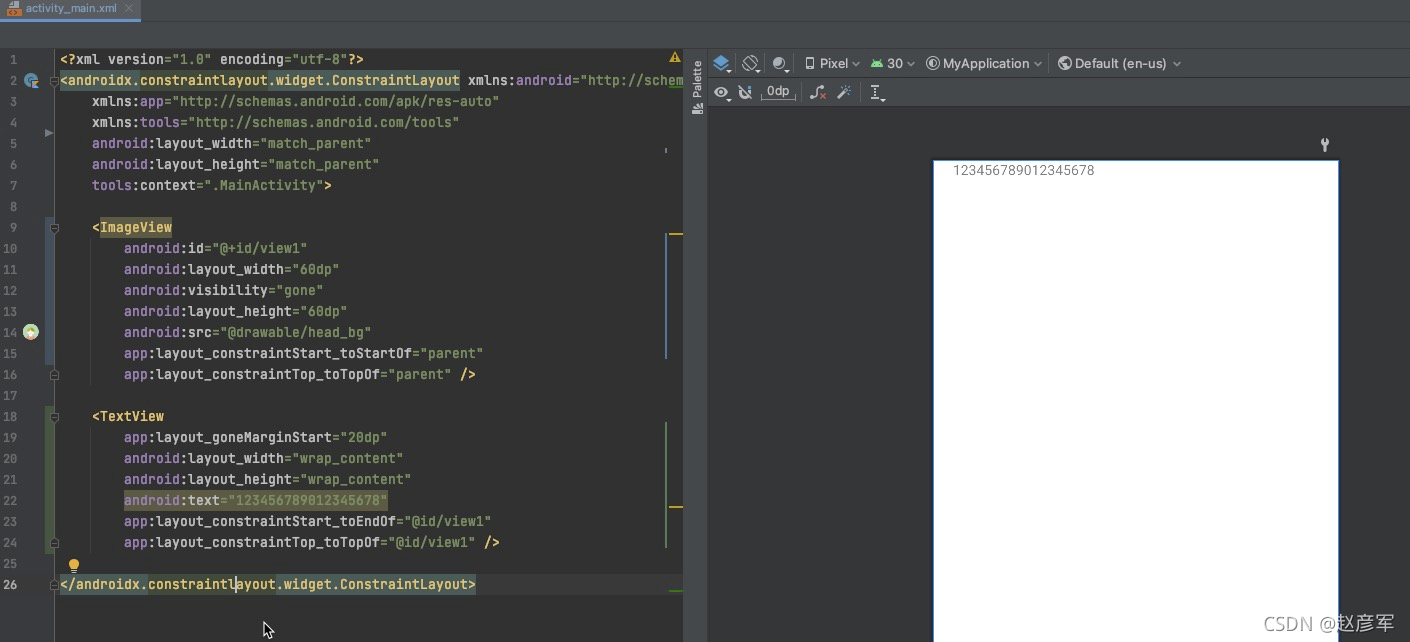

可以看到增加了 app:layout_goneMarginStart="20dp" 属性后，当图片隐藏后，文字有了左边距。

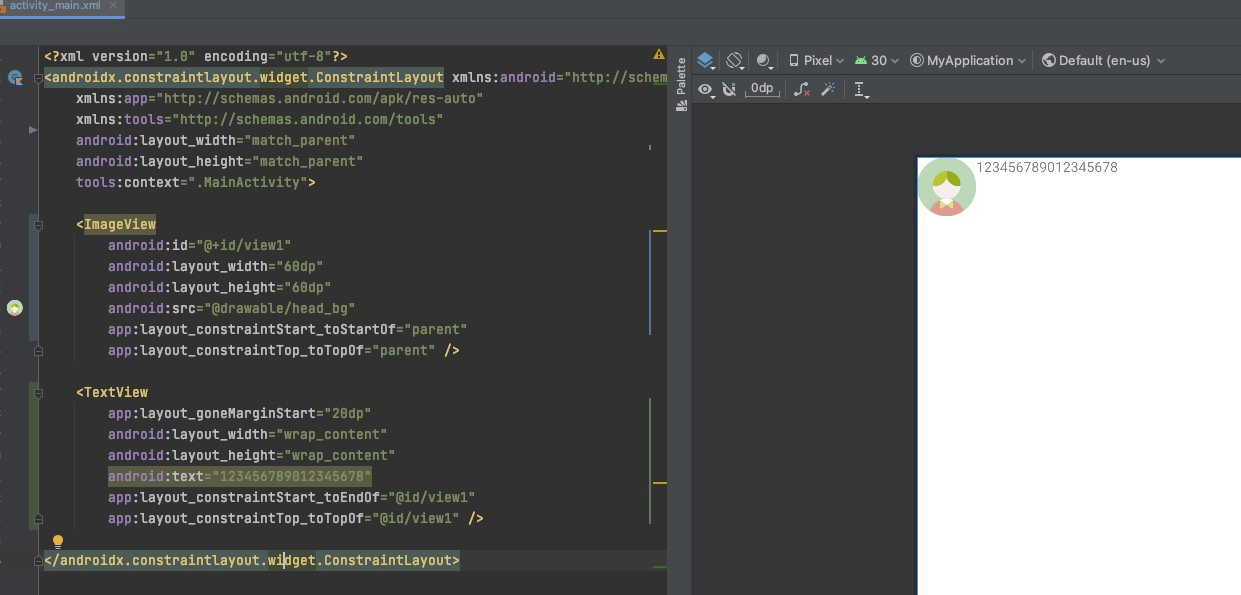

下面，我们把图片显示出来看看。

图片显示了，文字的左边距消失了，完美解决。

例子8：约束链约束 Chains链

如果几个View之间通过双向连接而互相约束对方的位置，那么将其视为链条。

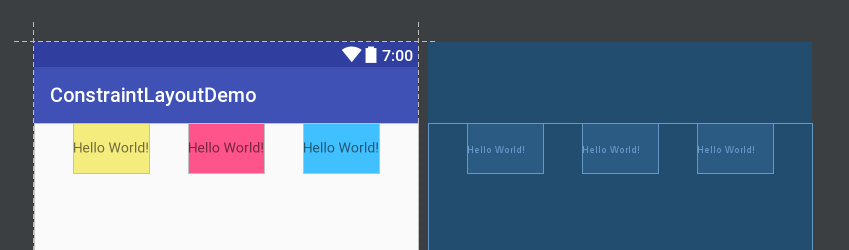

例如，以下布局代码所呈现出来的效果，就可以称为一条链条，在这条链的最左侧的元素成为链头，可以在其身上设置一些属性以决定这个链的展示效果

<?xml version="1.0" encoding="utf-8"?>
<android.support.constraint.ConstraintLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context="com.czy.constraintlayoutdemo.MainActivity">

    <TextView
        android:id="@+id/tv1"
        android:layout_width="wrap_content"
        android:layout_height="50dp"
        android:background="#f5ec7e"
        android:gravity="center"
        android:text="Hello World!"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toLeftOf="@+id/tv2"
        app:layout_constraintTop_toTopOf="parent"/>

    <TextView
        android:id="@+id/tv2"
        android:layout_width="wrap_content"
        android:layout_height="50dp"
        android:layout_marginTop="0dp"
        android:background="#ff538c"
        android:gravity="center"
        android:text="Hello World!"
        app:layout_constraintLeft_toRightOf="@+id/tv1"
        app:layout_constraintRight_toLeftOf="@+id/tv3"
        app:layout_constraintTop_toTopOf="parent"/>

    <TextView
        android:id="@+id/tv3"
        android:layout_width="wrap_content"
        android:layout_height="50dp"
        android:background="#41c0ff"
        android:gravity="center"
        android:text="Hello World!"
        app:layout_constraintLeft_toRightOf="@+id/tv2"
        app:layout_constraintRight_toRightOf="parent"
        app:layout_constraintTop_toTopOf="parent"/>

</android.support.constraint.ConstraintLayout>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44

链条分为水平链条和竖直链条两种，分别用 layout_constraintHorizontal_chainStyle 和 layout_constraintVertical_chainStyle 两个属性来设置

属性值有以下三种：

• spread
• spread_inside
• packed

默认值为 spread

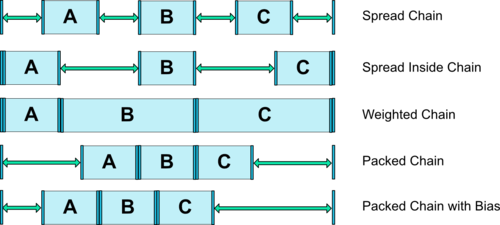

可以通过下图来理解各个参数值的含义

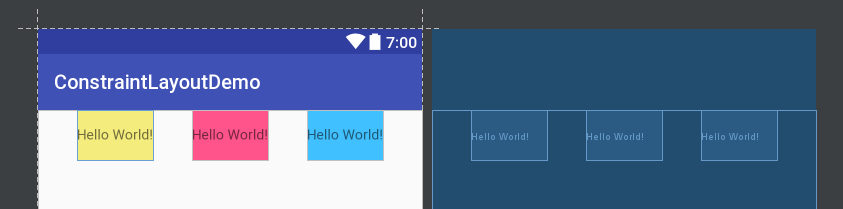

当参数值为 spread 以及控件宽度非 0 时

android:layout_width="wrap_content"
app:layout_constraintHorizontal_chainStyle="spread"
1
2

当参数值为 spread 以及控件宽度为 0 时

 android:layout_width="0dp"
 app:layout_constraintHorizontal_chainStyle="spread"
1
2

当参数值为 packed 以及控件宽度非0时

 android:layout_width="wrap_content"
 app:layout_constraintHorizontal_chainStyle="packed"
1
2

当参数值为 spread_inside 以及控件宽度非0时

android:layout_width="wrap_content"
app:layout_constraintHorizontal_chainStyle="spread_inside"
1
2

当属性值为 packed 时，表示把链上的控件打包在一起。作为一个整体来响应约束。

通常会与 layout_constraintHorizontal_bias , layout_constraintVertical_bias 联合起来使用，控制 ‘包’ 控件的偏移方向。

另外一点需要注意：

链上有多个控件时 packed 只能加在第一个控件上，其他控件加了也没用。

例子9：宽高比约束

在其他布局中，如果想根据屏幕的宽度来为 View 设置固定的宽高比的话是比较麻烦的，但在 ConstraintLayout 中可以直接设置

例如：一个 imageView 宽度是固定长度 100dp，要想设置宽高比是 2：1 ，第一步把高度设置为 0dp， 然后设置 app:layout_constraintDimensionRatio="2:1" 。

在比例约束中 ，哪个边是通过计算得出的，就要把该边设置为 0dp

如果两个边都是 0dp , 就需要指定那条边是通过计算得出来的，比如指定高是计算出来的,需要指定 app:layout_constraintDimensionRatio="H,2:1" ，表示宽度是充满约束，高度是计算出来的

指定宽是计算出来的，指定 app:layout_constraintDimensionRatio="W,2:1" ， 表示高度是充满约束，宽度是计算出来的。

例子10：宽度/高度 百分比约束

app:layout_constraintWidth_percent="0.3"  //宽度百分比约束
app:layout_constraintHeight_percent="0.3"  //高度百分比约束
1
2

这两个都是相对于父布局的百分比约束。

例子11：辅助线约束 Guideline

创建一个辅助线

 <androidx.constraintlayout.widget.Guideline
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"/>

1
2
3
4

给辅助线指定方向

 android:orientation="vertical"  //垂直方法
 android:orientation="horizontal"  //水平方向
1
2

指定偏移量

app:layout_constraintGuide_percent="0.5"  //50% 偏移量

app:layout_constraintGuide_begin="100dp"  //距离开始偏移100
app:layout_constraintGuide_end="100dp"   //距离接收偏移100
1
2
3
4

百分比还支持负值 ，app:layout_constraintGuide_percent="-0.2" 那么这个辅助线在父布局的外侧。

百分比也可以设置大于1的值 ，app:layout_constraintGuide_percent="1.2" 那么这个辅助线在父布局的外侧。

例子12：Group 约束

当一个布局中，有多个控件需要一起隐藏或者显示的时候，我们一个一个设置 android:visibility="gone" 是比较麻烦的，我们创建一个 Group 组件。

    <androidx.constraintlayout.widget.Group
        android:id="@+id/group"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
       />
1
2
3
4
5

然后设置 constraint_referenced_ids 属性，就能把多个view一起控制。

  <androidx.constraintlayout.widget.Group
        android:id="@+id/group"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        app:constraint_referenced_ids="view1,view2" />
1
2
3
4
5

然后控制 group 控件的 visibility 属性，就能一起控制 view1,view2 的visibility 属性。

例子13：Layer 约束

Layer 约束和 Group 写法上一样的，都是通过 constraint_referenced_ids 关联其他控件。

• Group 控制view的隐藏和显示
• Layer 控制 view 的动画，也就是说如果多个view 要做相同的动画效果，那就用 Layer

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <androidx.constraintlayout.helper.widget.Layer
        android:id="@+id/layer"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        app:constraint_referenced_ids="view1,view2"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

    <ImageView
        android:id="@+id/view1"
        android:layout_width="0dp"
        android:layout_height="100dp"
        android:scaleType="fitXY"
        android:src="@drawable/head_bg"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintWidth_percent="0.3" />

    <ImageView
        android:id="@+id/view2"
        android:layout_width="0dp"
        android:layout_height="100dp"
        android:scaleType="fitXY"
        android:src="@drawable/head_bg"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintWidth_percent="0.6" />

</androidx.constraintlayout.widget.ConstraintLayout>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37

执行动画

class MainActivity : AppCompatActivity() {

    @RequiresApi(Build.VERSION_CODES.O)
    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_main)

        val layer: Layer = findViewById(R.id.layer)

        layer.rotation = 270f
        layer.scaleX = 0.5f
        layer.translationY = 300f
    }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14

例子14：Barrier 约束

Barrier 中文意思：障碍、关卡、栅栏

如果我们遇到上面的几种情况，我们看到的控件A，控件B，控件C，我们的控件A，控件B中的内容的占位的控件不定，如果我们需要根据A，B来约束C则比较的麻烦，可能我们需要将A、B再嵌套一层D，使用D来约束C。

如果我们是使用A、B中的任何一个进行约束，都有可能造成C布局和A或者B重合了的问题。

这种情形下，如果我们使用Barrier控件，则可以很容易的解决问题。

<Button
    android:id="@+id/btn01"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:text="内容A"
    app:layout_constraintLeft_toLeftOf="parent"
    app:layout_constraintTop_toTopOf="parent" />

<Button
    android:id="@+id/btn02"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:layout_marginTop="10dp"
    android:text="内容B内容B内容B内容B内容B内容B"
    app:layout_constraintLeft_toLeftOf="parent"
    app:layout_constraintTop_toBottomOf="@+id/btn01" />

<TextView
    android:layout_width="0dp"
    android:layout_height="wrap_content"
    android:text="内容C内容C内容C内容C内容C内容C内容C内容C内容C内容C内容C内容C内容C内容C内容C内容C内容C内容C内容C内容C"
    app:layout_constraintLeft_toRightOf="@+id/barrier"
    app:layout_constraintRight_toRightOf="parent"
    app:layout_constraintTop_toTopOf="parent" />

<android.support.constraint.Barrier
    android:id="@+id/barrier"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    app:barrierDirection="end"
    app:constraint_referenced_ids="btn01,btn02" />
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31

例子15：自定义 ConstraintHelper

我们在前面学习了Group Layer Barrier, 他们都有一个共同点，继承 ConstraintHelper 。 可以使用 constraint_referenced_ids 属性关联多个 view 。

假如我们有个需求，需要同时对多个 view 操作，比如执行一段动画。我们就可以自定义 ConstraintHelper

class ViewHelper(context: Context?, attrs: AttributeSet?) : ConstraintHelper(context, attrs) {

    override fun updatePostLayout(container: ConstraintLayout) {
        super.updatePostLayout(container)

        //遍历view id ，然后对view做动画
        referencedIds.forEach {
            val view = container.getViewById(it)
            //执行动画
            val animator = ObjectAnimator.ofFloat(view, "rotation", 0f, 360f)
            animator.duration = 3000
            animator.start()
        }
    }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

updatePostLayout 这个方法回调的时候，表示所有控件的布局已经完成了。

在 xml 中关联其他 view

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <com.example.myapplication.ViewHelper
        android:id="@+id/viewHelper"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        app:constraint_referenced_ids="view1,view2"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

    <TextView
        android:id="@+id/view1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="长文本长文本长文"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

    <TextView
        android:id="@+id/view2"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginTop="30dp"
        android:text="长文本长文本长"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toBottomOf="@id/view1" />

</androidx.constraintlayout.widget.ConstraintLayout>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34

效果：

例子16：占位符 Placeholder

这个叫做占位属性，先看代码:

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <TextView
        android:id="@+id/view1"
        android:layout_width="100dp"
        android:layout_height="50dp"
        android:background="#f00"
        android:gravity="center"
        android:text="view1"
        android:textColor="#fff"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

    <TextView
        android:id="@+id/view2"
        android:layout_width="100dp"
        android:layout_height="50dp"
        android:background="#ff0"
        android:gravity="center"
        android:text="view2"
        android:textColor="#000"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintStart_toEndOf="@id/view1"
        app:layout_constraintTop_toTopOf="parent" />

    <TextView
        android:id="@+id/view3"
        android:layout_width="100dp"
        android:layout_height="50dp"
        android:background="#000"
        android:gravity="center"
        android:text="view3"
        android:textColor="#fff"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintStart_toEndOf="@id/view2"
        app:layout_constraintTop_toTopOf="parent" />

</androidx.constraintlayout.widget.ConstraintLayout>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45

添加一个 Placeholder 然后使用 app:content 属性指定替换的控件

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <androidx.constraintlayout.widget.Placeholder
        android:id="@+id/placeholder"
        android:layout_width="100dp"
        android:layout_height="50dp"
        app:content="@+id/view1"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

    <TextView
        android:id="@+id/view1"
        android:layout_width="100dp"
        android:layout_height="50dp"
        android:background="#f00"
        android:gravity="center"
        android:text="view1"
        android:textColor="#fff"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

    <TextView
        android:id="@+id/view2"
        android:layout_width="100dp"
        android:layout_height="50dp"
        android:background="#ff0"
        android:gravity="center"
        android:text="view2"
        android:textColor="#000"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintStart_toEndOf="@id/view1"
        app:layout_constraintTop_toTopOf="parent" />

    <TextView
        android:id="@+id/view3"
        android:layout_width="100dp"
        android:layout_height="50dp"
        android:background="#000"
        android:gravity="center"
        android:text="view3"
        android:textColor="#fff"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintStart_toEndOf="@id/view2"
        app:layout_constraintTop_toTopOf="parent" />

</androidx.constraintlayout.widget.ConstraintLayout>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54

当然也可以在代码中动态的替换

class MainActivity : AppCompatActivity() {

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_main)

        val view1: TextView = findViewById(R.id.view1)
        val view2: TextView = findViewById(R.id.view2)
        val view3: TextView = findViewById(R.id.view3)

        val placeholder: Placeholder = findViewById(R.id.placeholder)

        view1.setOnClickListener {
            placeholder.setContentId(R.id.view1)
        }

        view2.setOnClickListener {
            placeholder.setContentId(R.id.view2)
        }

        view3.setOnClickListener {
            placeholder.setContentId(R.id.view3)
        }
    }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

例子17：流式布局 Flow

Flow (VirtualLayout) 也叫虚拟布局

加入某个UI开发需求如下：

开发过程中,我们最碰到的可能是这种UI样式, 在个人中心或者哪儿, 要摆上这么多个icon,文字等, 传统的写法, 用Relative, 或者Linear都会嵌套, 复制很多无脑的代码, 在2.0中,我们使用一个简单的 view 就可以一步搞定, 再也不用想着怎么摆放的相互布局啦。

flow 布局方向

android:orientation="horizontal"  //水平
android:orientation="vertical"    //垂直
1
2

关联view

app:constraint_referenced_ids="view1,view2,view3,view4,view5"
1

流式布局模式

app:flow_wrapMode="none"
app:flow_wrapMode="aligned"
app:flow_wrapMode="chain"
1
2
3

• none:把app:constraint_referenced_ids组成一天链式, 一直向后排序, 元素比较少,界面较为简单时可以使用

• aligned: 以对齐的方式, 自动折行排序, 上面代码就是使用的这种方式

• chain: 自动折行, 但是不会对齐

  item 之间的间距

app:flow_horizontalGap="20dp"  //水平间距
app:flow_verticalGap="20dp"   //垂直间距
1
2

没有间距

有间距

当 flow_wrapMode="chain" 时，默认为一条链，自动折行, 但是不会对齐 , 我们有几个特殊的属性来控制。

flow_firstHorizontalStyle 约束第一条水平链，当有多条链（多行）时，只约束第一条链（第一行），其他链（其他行）不约束；
flow_lastHorizontalStyle 约束最后一条水平链，当有多条链（多行）时，只约束最后一条链（最后一行），其他链（其他行）不约束；
flow_horizontalStyle 约束所有水平链；

flow_firstVerticalStyle 约束第一条垂直链；
flow_lastVerticalStyle 约束最后一条垂直链；
flow_verticalStyle 约束所有垂直链；
1
2
3
4
5
6
7

以上属性，取值有： spread、spread_inside、packed

• 默认情况下是 spread

<androidx.constraintlayout.helper.widget.Flow
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:orientation="horizontal"
        app:constraint_referenced_ids="view1,view2,view3,view4,view5,view6"
        app:flow_wrapMode="chain"
        app:flow_lastHorizontalStyle="spread"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />
1
2
3
4
5
6
7
8
9

• spread_inside

<androidx.constraintlayout.helper.widget.Flow
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:orientation="horizontal"
        app:constraint_referenced_ids="view1,view2,view3,view4,view5,view6"
        app:flow_wrapMode="chain"
        app:flow_lastHorizontalStyle="spread_inside"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />
1
2
3
4
5
6
7
8
9

• packed

<androidx.constraintlayout.helper.widget.Flow
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:orientation="horizontal"
        app:constraint_referenced_ids="view1,view2,view3,view4,view5,view6"
        app:flow_wrapMode="chain"
        app:flow_lastHorizontalStyle="packed"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />
1
2
3
4
5
6
7
8
9

一个完整的示例如下：

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <TextView
        android:id="@+id/view1"
        android:layout_width="100dp"
        android:layout_height="50dp"
        android:background="#f00"
        android:gravity="center"
        android:text="view1"
        android:textColor="#fff" />

    <TextView
        android:id="@+id/view2"
        android:layout_width="100dp"
        android:layout_height="50dp"
        android:background="#ff0"
        android:gravity="center"
        android:text="view2"
        android:textColor="#000" />

    <TextView
        android:id="@+id/view3"
        android:layout_width="100dp"
        android:layout_height="50dp"
        android:background="#000"
        android:gravity="center"
        android:text="view3"
        android:textColor="#fff" />

    <TextView
        android:id="@+id/view4"
        android:layout_width="100dp"
        android:layout_height="50dp"
        android:background="#000"
        android:gravity="center"
        android:text="view4"
        android:textColor="#fff" />

    <TextView
        android:id="@+id/view5"
        android:layout_width="100dp"
        android:layout_height="50dp"
        android:background="#000"
        android:gravity="center"
        android:text="view5"
        android:textColor="#fff" />

    <TextView
        android:id="@+id/view6"
        android:layout_width="100dp"
        android:layout_height="50dp"
        android:background="#000"
        android:gravity="center"
        android:text="view6"
        android:textColor="#fff" />

    <androidx.constraintlayout.helper.widget.Flow
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:orientation="horizontal"
        app:constraint_referenced_ids="view1,view2,view3,view4,view5,view6"
        app:flow_wrapMode="chain"
        app:flow_lastHorizontalStyle="spread"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

</androidx.constraintlayout.widget.ConstraintLayout>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73

效果如下：

例子19：ConstraintSet 动态修改约束

篇幅较长，我另写一篇
Android ConstraintLayout ConstraintSet动态布局

关于偏移比例 bias 理解误区

最近在做项目的时候，发现此前对于 bias 理解不够充分。

bais 有水平偏移、垂直偏移

layout_constraintHorizontal_bias  //控件的水平偏移比例

layout_constraintVertical_bias   //控件的垂直偏移比例
1
2
3

举个例子，一个 view 的宽度是 a , 增加 layout_constraintHorizontal_bias="0.5" , 并不代表说控件会直接向右移动 50% 的距离，而是有一个换算公式。

公式： bias = a /a + b

总结：

• 1、bias值= View左相关的长度/( View左相关的长度+其右相关的长度)

• 2、 由公式可以看出，bias值与左相关的长度是成正比的，增大bias值，子View的左相关总是随之增长。至于控件具体往左往右移动，则视子View与关联控件的哪边相关。

• 3、当 bias 是0.5 时，也就是 a = 0.5 , b = 0.5 此时 view 是居中显示。
