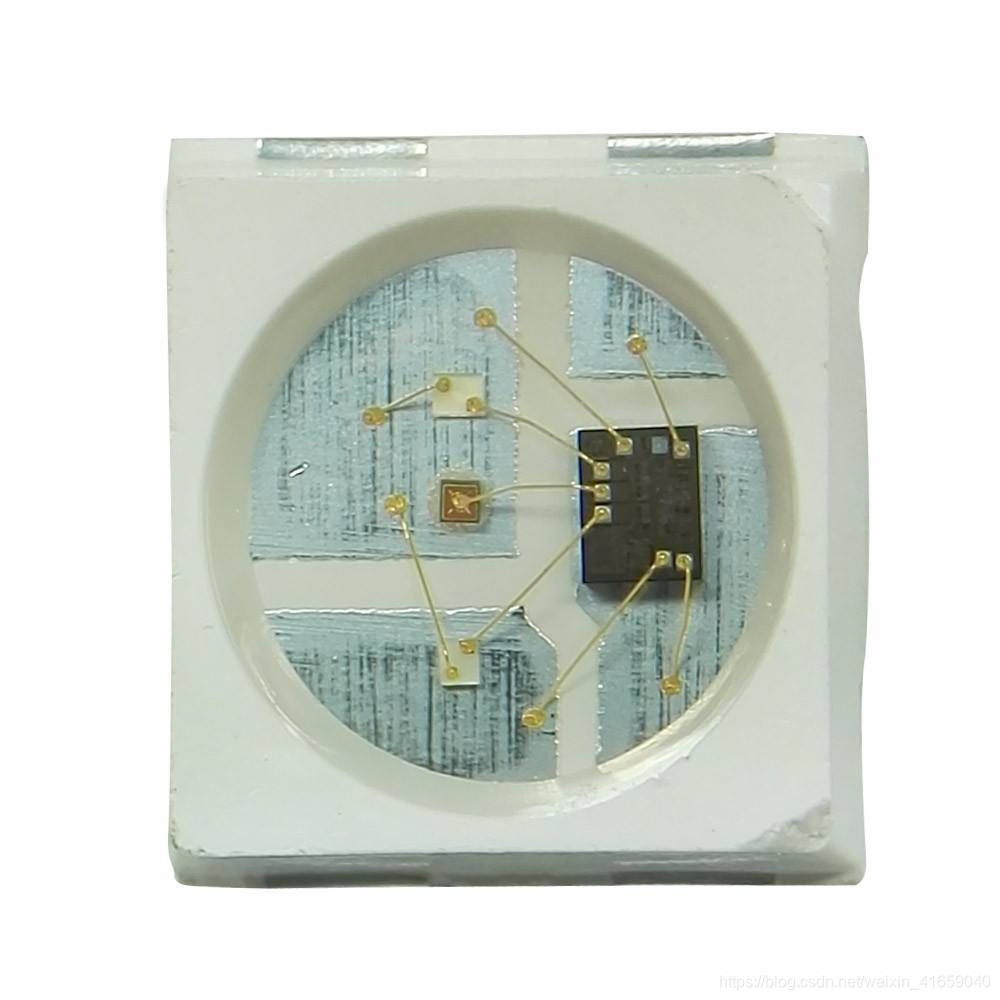

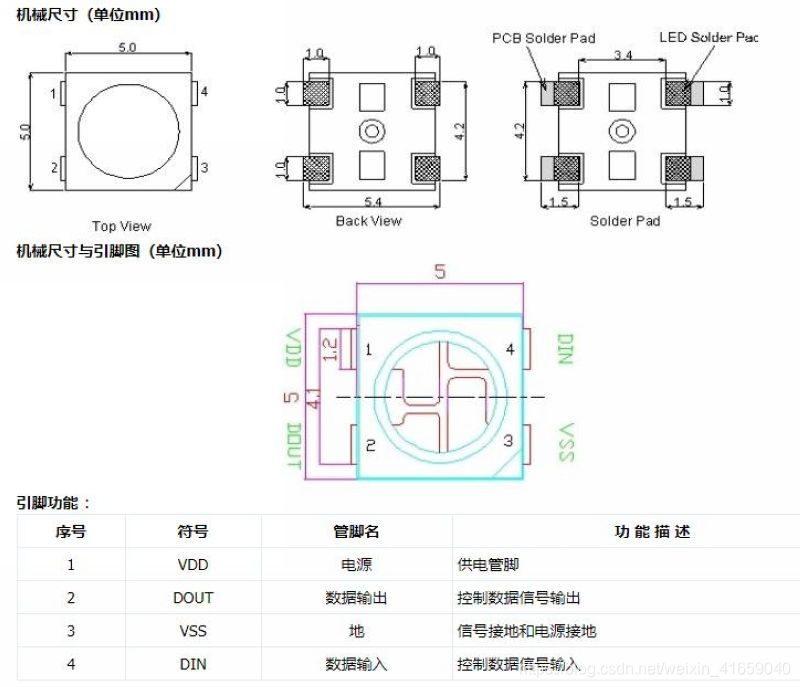

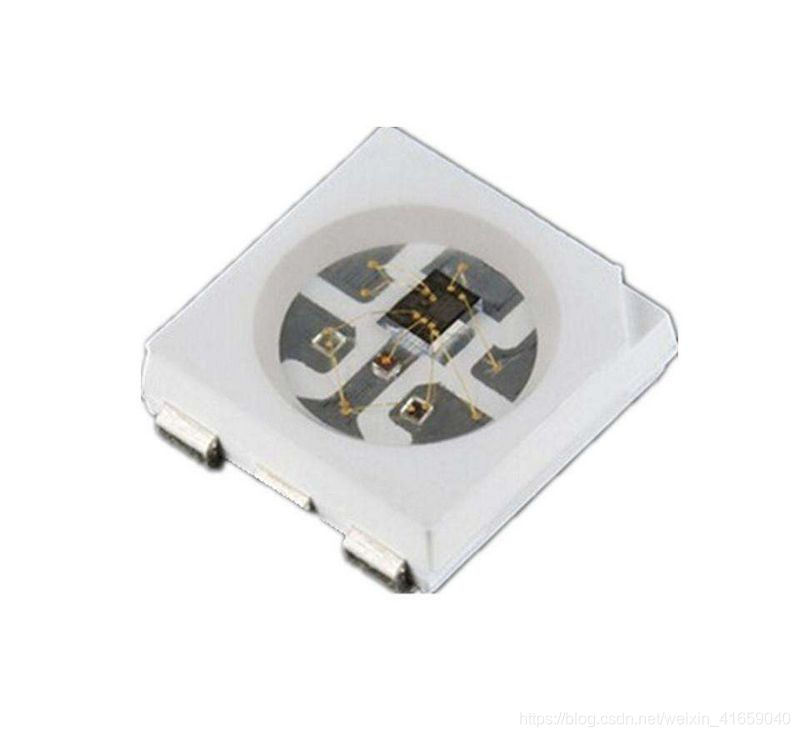

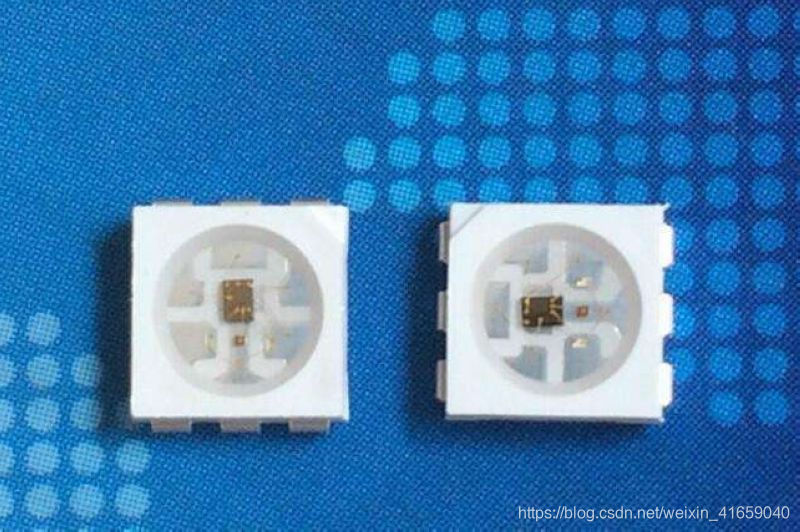

WS2812B芯片

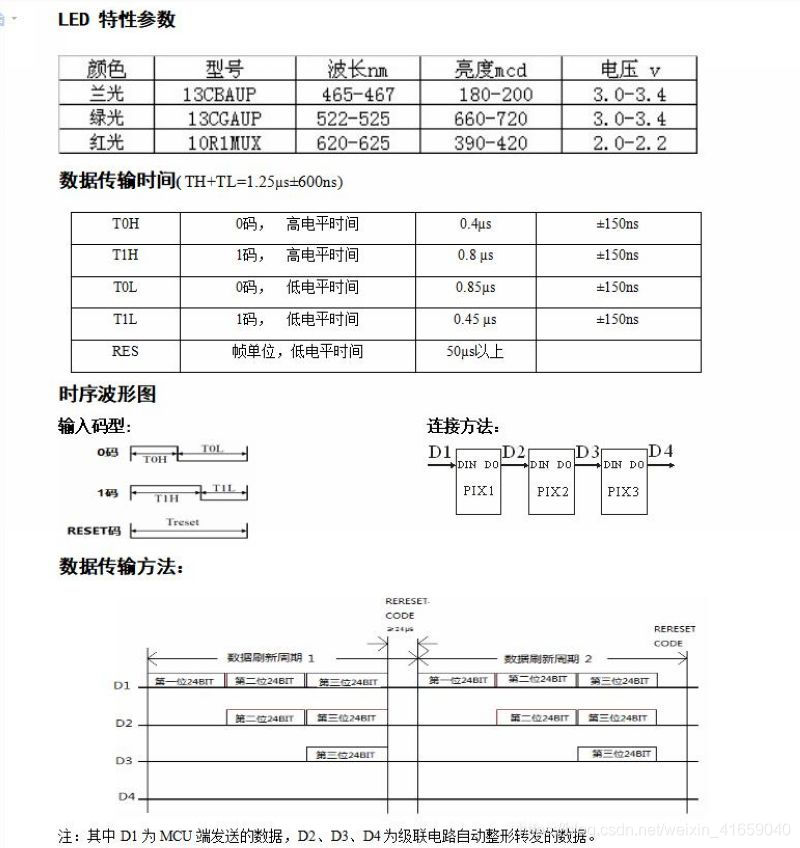

是一个集控制电路与发光电路于一体的智能外控LED光源。其外型与一个5050LED灯珠相同，每个元件即为一个像素点。像素点内部包含了智能数字接口数据锁存信号整形放大驱动电路，还包含有高精度的内部振荡器和12V高压可编程定电流控制部分，有效保证了像素点光的颜色高度一致。数据协议采用单线归零码的通讯方式，像素点在上电复位以后，DIN端接受从控制器传输过来的数据，首先送过来的24bit数据被第一个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的像素点，每经过一个像素点的传输，信号减少24bit。像素点采用自动整形转发技术，使得该像素点的级联个数不受信号传送的限制，仅仅受限信号传输速度要求。

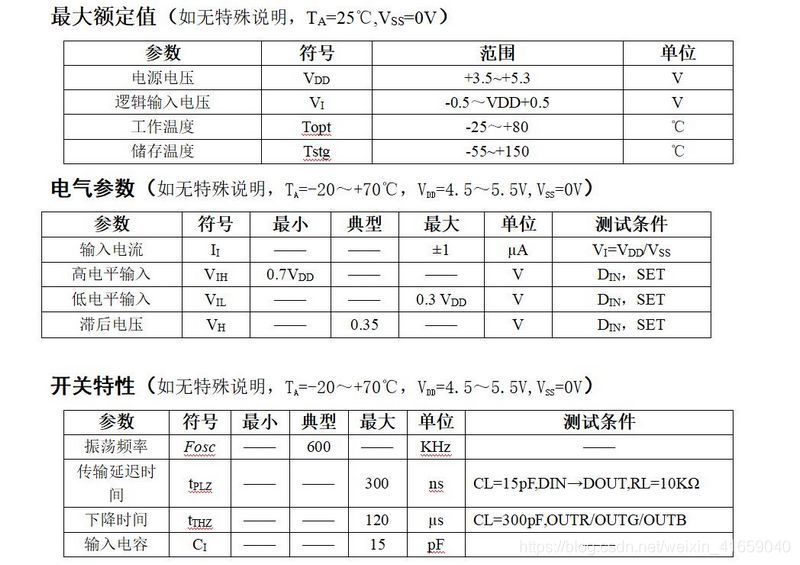

WS2812主要特点

1、智能反接保护，电源反接不会损坏IC。

2、IC控制电路与LED点光源公用一个电源。

3、控制电路与RGB芯片集成在一个5050封装的元器件中，构成一个完整的外控像素点。

4、内置信号整形电路，任何一个像素点收到信号后经过波形整形再输出，保证线路波形畸变不会累加。

5、内置上电复位和掉电复位电路。

6、每个像素点的三基色颜色可实现256级亮度显示，完成16777216种颜色的全真色彩显示，扫描频率不低于400Hz/s。

7、串行级联接口，能通过一根信号线完成数据的接收与解码。

8、任意两点传传输距离在不超过5米时无需增加任何电路。

9、当刷新速率30帧/秒时，级联数不小于1024点。

10、数据发送速度可达800Kbps。

11、光的颜色高度一致，性价比高。

WS2812应用领域

具有低电压驱动，环保节能，亮度高，散射角度大，一致性好，超低功率，超长寿命等优点。将控制电路集成于LED上面，电路变得更加简单，体积小，安装更加简便。主要应用领域，LED全彩发光字灯串，LED全彩模组， LED全彩软灯条硬灯条，LED护栏管。LED点光源，LED像素屏，LED异形屏，各种电子产品，电器设备跑马灯等。

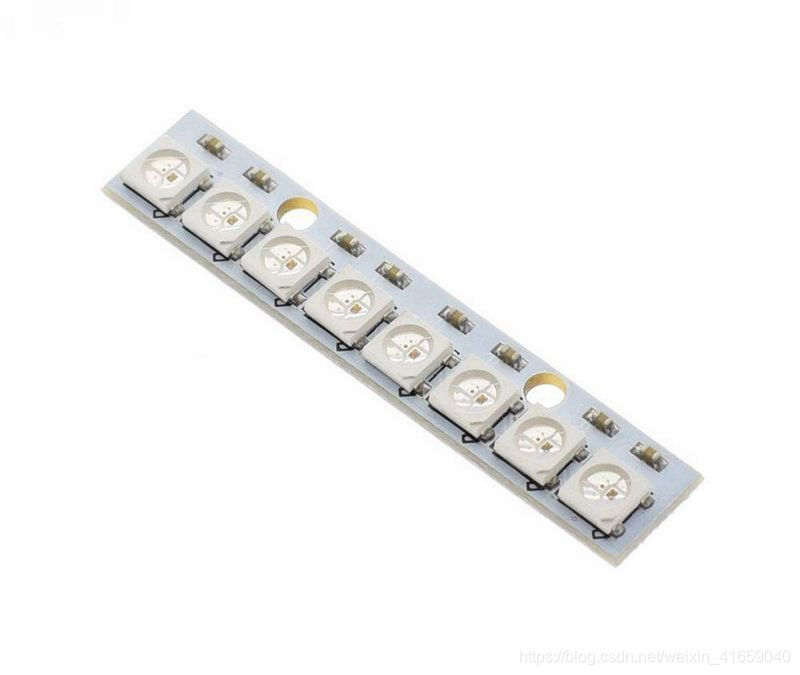

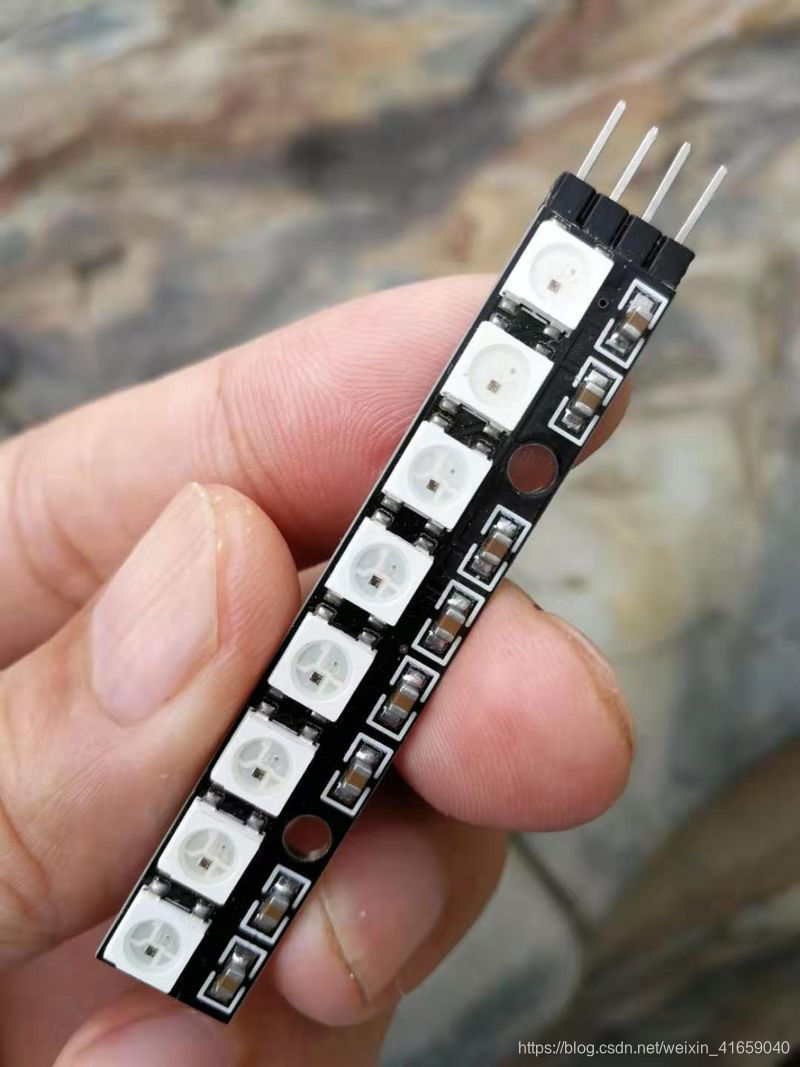

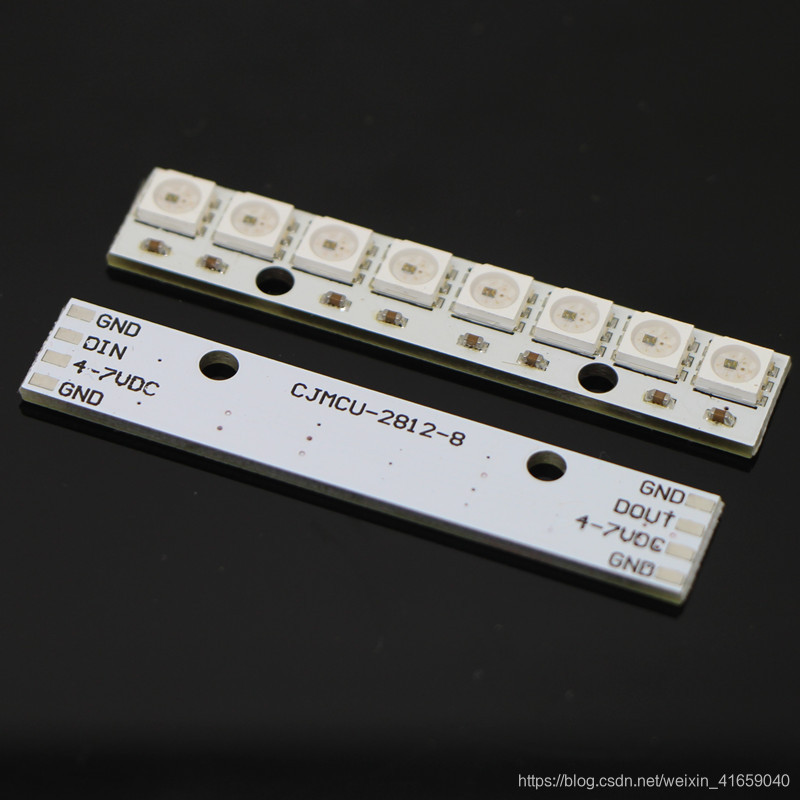

直条8位 WS2812B 5050 RGB LED内置全彩驱动彩灯模块

型号：LED L1 V2

尺寸：62*12mm

芯片：WS2812（内置于LED）

LED：5050封装RGB全彩高亮*8

电压：5V

端口：数字

平台： 单片机

模块主要特点

1、5050高亮LED，内置控制芯片，仅需1个IO口即可控制多个LED模块

2、芯片内置整形电路，信号畸变不会累计，稳定显示

3、三基色256级亮度调剂，16万色真彩显示效果，扫描频率不低于400Hz/S

4、串行级联接口，能通过一根信号线完成数据的接收与解码

5、刷新速率30帧/秒时，低速连级模式连级数不小于512点

6、数据收发速度最高可达800Kbps

7、高亮LED，光色亮度一致性高

8、两端有连级接口，可以直接插接

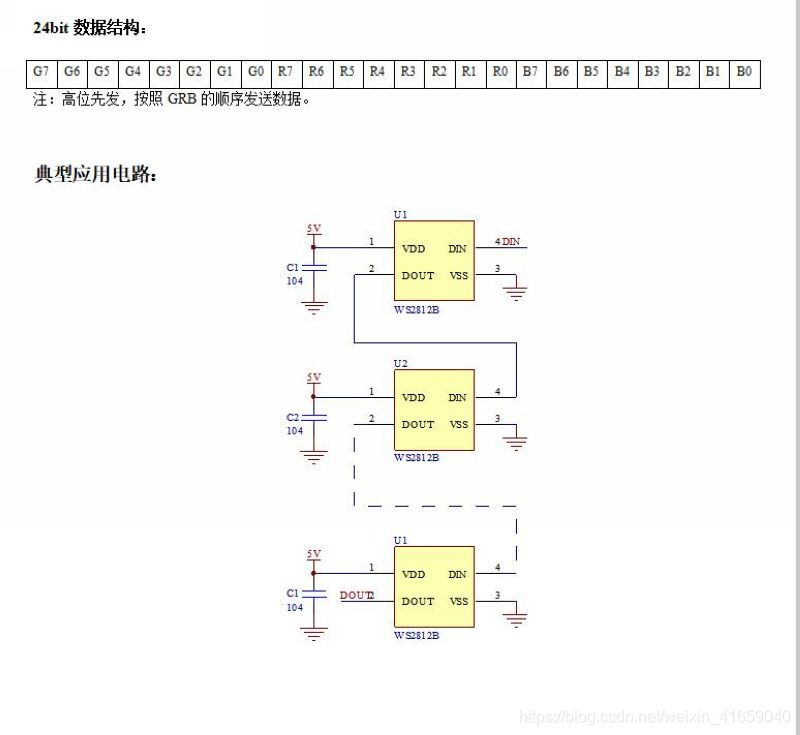

模块电原理图

【花雕动手做】实验四十一：随机位置三色直条8位流光溢彩WS2812B灯
实验开源代码

#define ASC2_12
#define ST7735_CS_PIN 9
#define ST7735_CS_GPIO_PIN gpio_pin_1
#define ST7735_DC_PIN 1
#define ST7735_DC_GPIO_PIN gpio_pin_1
#define ST7735_RST_PIN 25
#define ST7735_RST_GPIO_PIN gpio_pin_1
#define ST7735_SCK_PIN 3
#define ST7735_SCK_GPIO_PIN gpio_pin_3
#define ST7735_MOSI_PIN 2
#define ST7735_MOSI_GPIO_PIN gpio_pin_2
#define ASC2_32
#define ST7735S_RGB_GBR_ORDER   0

#include "asr.h"
extern "C"{
    void * __dso_handle = 0 ;}
#include "setup.h"
#include "myLib/asr_st7735.h"
#include "myLib/asr_event.h"
#include "myLib/asr_ws2812.h"
#include "asr_math.h"

uint32_t snid;
void hardware_init();

SPITFT spi_tft(128, 160);
WS2812 ASR_WS2812_24(24);
//{ID:250,keyword:"命令词",ASR:"最大音量",ASRTO:"音量调整到最大"}
//{ID:251,keyword:"命令词",ASR:"中等音量",ASRTO:"音量调整到中等"}
//{ID:252,keyword:"命令词",ASR:"最小音量",ASRTO:"音量调整到最小"}
void sys_sleep_hook()
{<
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
