        刚入STM32 用了也有一段时间了，先做了中断，CAN，SPI。都是跟着网上的例子直接粘贴外设的初始化代码，看的大概能懂，但是时钟一直迷迷糊糊，不清不楚。

         STM32为了实现低功耗，而设计的功能完善构成复杂的时钟系统，称之时钟树。使外设功能的时钟可自配置。因为STM32外设众多，而不同的项目用到的外设参差不齐，所以可控的时钟可以实现降低产品功耗。

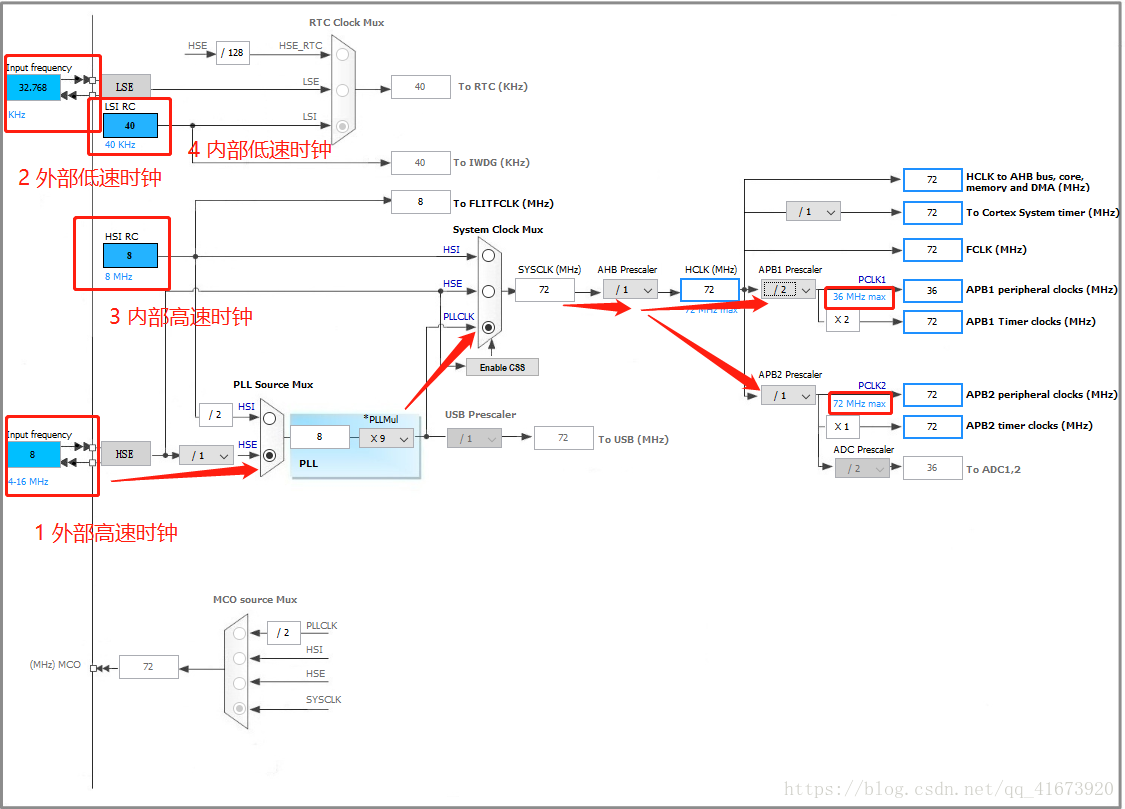

          所有的外设在使用之前都必须设置时钟信号，才可以正常工作。以STM32F103C8T6时钟树为例，如下图所示：

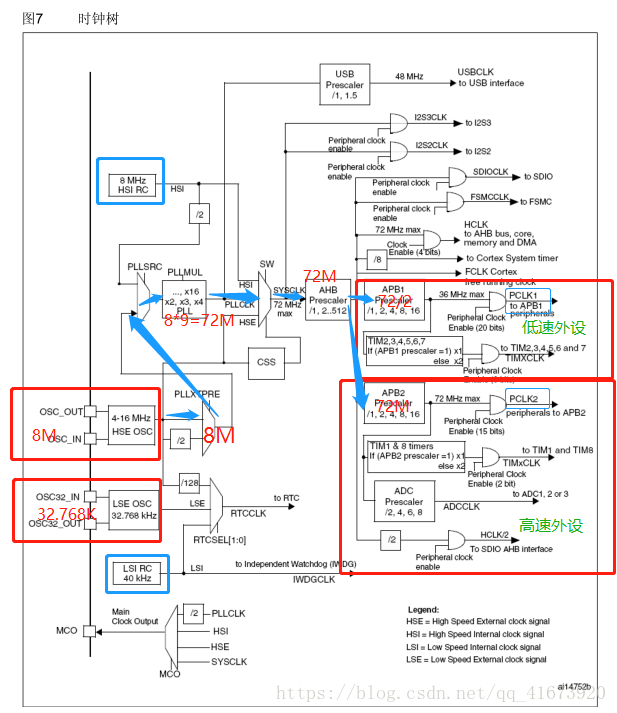

图7和图8道理一样的，大家觉得那个容易理解就看那个图

图8

STM32的四个时钟源

   外部时钟

• <1>高速外部时钟（HSE）：外部时钟源，晶振频率可取范围为4~16MHz，我们一般采用8MHz的晶振。
• <2>低速外部时钟（LSE）：外部时钟源，主要提供给实时时钟模块，所以一般采用32.768KHz。

   内部时钟

• <3>高速内部时钟（HSI）：由内部RC振荡器产生，频率为8MHz，但不稳定。
• <4>低速内部时钟（LSI）：由内部RC振荡器产生，也主要提供给实时时钟模块，频率大约为40KHz。

以最常用的高速外部时钟（HSE）为例

• <1>左边红色框框1 两个外部引脚接8M晶振的两端。
• <2>8M时钟遇到第一个分频器PLLXTPRE，也就是HSE后面的第一个节点，我们不分频。
• <3>时钟来到PLL Source Mux，可选输入的时钟信号有外部高速时钟（HSE）和内部高速时钟（HSI），选择HSE。
• <4>接着信号走到锁相环PLL，具有倍频作用，我们选择倍频因子（PLL Mul），可取值2,3,...14,15,16，我们选择9倍频。现在时钟信号为8*9=72M。
• <5>来到系统时钟源输入选择，可选时钟有HSE（8M）、HSI（8M）和经过倍频的PLL CLK（72M），选择PLL CLK作为系统时钟，此时系统时钟为72M。
• <6>系统时钟（SYSCLK）来到AHB预分频器，可选分频系数：1,2,4,8,16,32,64,128,256。选择不分频，直接来到挂载低速外设的（APB1）PCLK1和挂载高速外设的（APB2）PCLK2。
• <7>PCLK1低速外设时钟的最大频率为36M，所以最低进行2分频。PCLK2高速外设时钟的最大频率是72M，可选择不分频。

选择使用HSE也是因为外部时钟更稳定精准，经过倍频给STYCLK提供最大的时钟频率，发挥CPU的最优性能。了解了时钟树，在使用各个外设的时候就明白时钟信号的来源了。记得初始化外设一定要使能相应的时钟。
