Android4.2蓝牙基础架构学习_android 蓝牙架构学习
作者:Guff_9hys | 2024-07-13 15:37:48
赞
踩
android 蓝牙架构学习
接下来就要进入到真正的Android4.2蓝牙系统的学习了,Are you ready?
本文不会涉及任何代码,主要对整个Android的蓝牙结构进行一个框架上的分析。

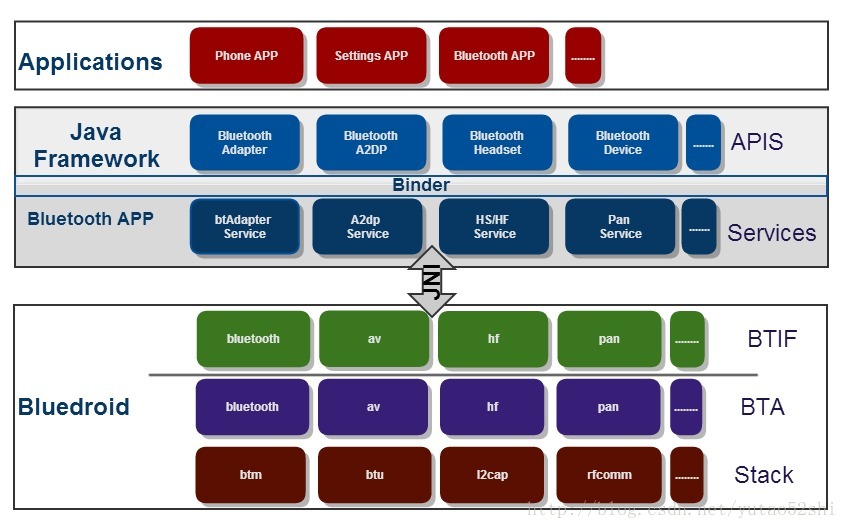

Android4.2使用了Bluetooth.apk管理所有蓝牙相关的操作,Bluedroid作为蓝牙协议栈。整个蓝牙的关系架构如下图所示:
下面逐一进行讲解:
Applications:Android蓝牙应用程序,就是使用了蓝牙的API的程序
java Framework:提供给应用使用的API,我们平时使用的BluetoothAdapter,BluetoothDevice,BluetoothSocket等
BluetoothAPP:其实说起来,这个应该也是属于java framework范畴,不过由于它比较特殊,所以独立出来了,提供所有的上层服务以及与Bluedroid底层进行交互。
其中btAdapter主要提供蓝牙的基本操作,比如enable, disable, discovery, pair, unpair, createRfcomm等,其他的就都是Profile的各自的Service了。
Bluedroid:蓝牙协议栈,提供所有蓝牙的实际操作,开关蓝牙,HCI,ACL,SCO,L2CAP,RFComm,蓝牙的所有Profile等。
这里Bluedroid分为三部分:
BTIF(Bluetooth Interface):提供所有Bluetooth.apk需要的API(使用HAL)
BTA(Bluetooth Application):蓝牙应用,一般是指蓝牙的Profile的Bluedroid实现。
Stack:这个很复杂,实现的所有蓝牙底层的操作,其中还要分为btm(Bluetooth manager),btu(Bluetooth Upper Layer)等。后面会进行详细分析(我目前这一部分也不怎么熟悉,希望能够在写到这里的时候很熟)
整个系统的架构很简单,因为大多的事情都是在Bluedroid层里面做的,上层只管去Call和Callback就是了。接下来我会通过详细分析蓝牙的Enable功能给大家一个简单的认识。
PS:Android系统的代码并不简单,里面有很多代码会让人迷惑,一个简单的功能也要跳很多个文件,这对初学者来说有点困难,不过慢慢深入了就会觉得其实设计得真的很好。
