最近调试Android的4G模块；这里做个总结；走个流程；代码就不贴了；公司保密；驱动方面没什么好说的；一般都是厂家会提供文档；其实也就是把4G模块虚拟机成ttyUSB0~ttyUSB5等几个虚拟串口；再打开CDC_NCM虚拟网卡绑定到某一个虚拟串口；产生虚拟网卡usb0或者什么的；

先走个大概流程；其实主要就是hardware/ril/几个库文件；修改的也不多；有些公司主要是修改reference-ril.so库的修改；有些公司为了公司保密直接给编译好的reference-ril.so文件；那更简单了；直接添加进系统就OK了；

hardware/ril/rild/rild.c => main()
main()打开reference-ril.so库；调用reference-ril.so库里面的RIL_Init（）函数;
RIL_Init（）函数创建线程调用mainLoop（）函数；
mainLoop()函数打开4G模块的虚拟串口；然后：首先调用onUnsolicited（）函数监听4G模块主动上报的信息；再调用initializeCallback（）函数初始化4G模块；
onRequest（）函数接收上层传下来的指令转换成AT指令拨号等；

关键函数：

initializeCallback（）4G 模块初始化函数；里面就是一些发给4G模块的AT指令；不能出错；

onUnsolicited（）函数接收4G模块对AT指令的返回值；可以在里面添加根据返回值相应的动作；比如根据拨号成功返回值做出绑定网卡分配IP的动作；

onRequest（）主动拨号、上层发下来的所有AT指令都在这里；

一般调试4G模块就是修改上面的三个文件；

开机自动拨号实现：

frameworks/base/services/Java/com/android/server/ConnectivityService.java

[java]view plaincopy

 public boolean getMobileDataEnabled() {
        // TODO: This detail should probably be in DataConnectionTracker's
        //       which is where we store the value and maybe make this
        //       asynchronous.
        enforceAccessPermission();
        boolean retVal = Settings.Secure.getInt(mContext.getContentResolver(),
                Settings.Secure.MOBILE_DATA, 1/*默认是0，改为1就可以了*/) == 1;
        if (VDBG) log("getMobileDataEnabled returning " + retVal);
        return retVal;
    }

其实就是默认开机就打开了上网流量开关；手机的4G上网开关；

还有个关键点：apns-conf.xml

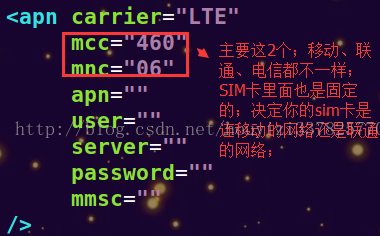

根据你使用的SIM修改apns-conf.xml文件；就是apn接入点；如果apns-conf.xml文件里面没有相应的核心网的mcc和mnc则Android系统不能自动拨号；如下图；

注意点：

如果有些4G模式使用软卡、或者硬件是在4G模块初始化的时候决定的；修改相应的AT指令；在initializeCallback（）函数里；
