CCS5.2 Graph的使用方法及步骤 FFT

最近在做一个新项目，正好用到CCS，说实话从KEIL过渡到CCS真的有点不习惯，但CCS的某些功能还是非常实用的，在使用过程中，想对AD采集的数据进行波形仿真，要使用CCS的Graph功能，在网上找了半天没找到一个像样的资料，所以在这里将本人使用的一个具体步骤与大家分享。

1、保证程序编译及test connection无error

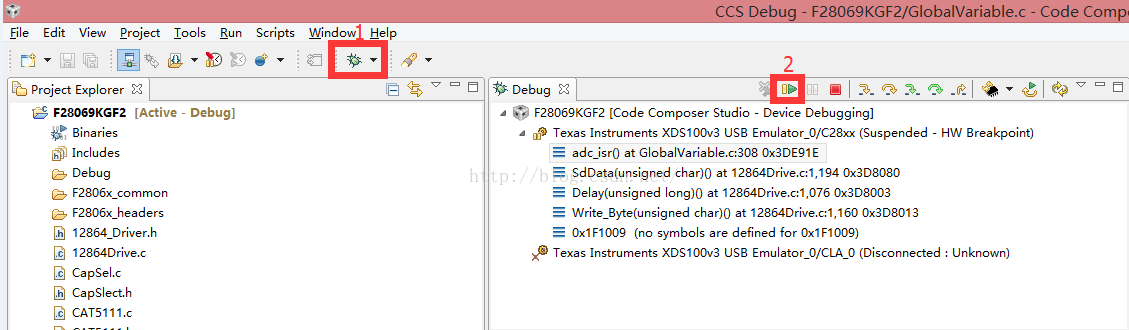

2、点击debug（绿色的小甲壳虫），然后点击Resume（F8）

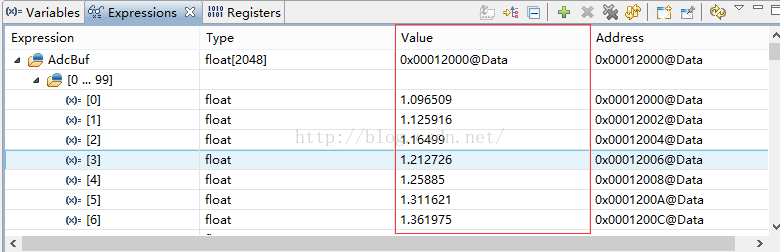

3、选择你要通过Graph查看的全局变量，将其add to expressions，用途是查看这个变量的地址，如下图变量的地址为0x12000

4、点击tools选择Graph，其中有两个是比较常用的，一个是single time（时域波形），另一个是FFT magnitude（频域波形）

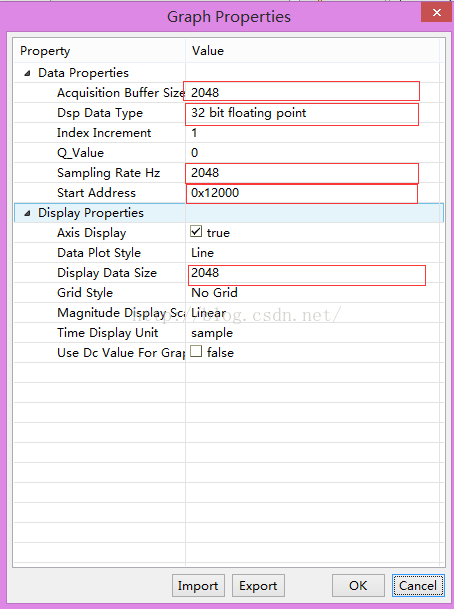

5、single time的设置如下图，主要有5个地方要设置，其实就是和你定义的全局变量有关，我定义的全局变量为float32 AdcBuf[2048];所以按下图设置即可，然后点击OK

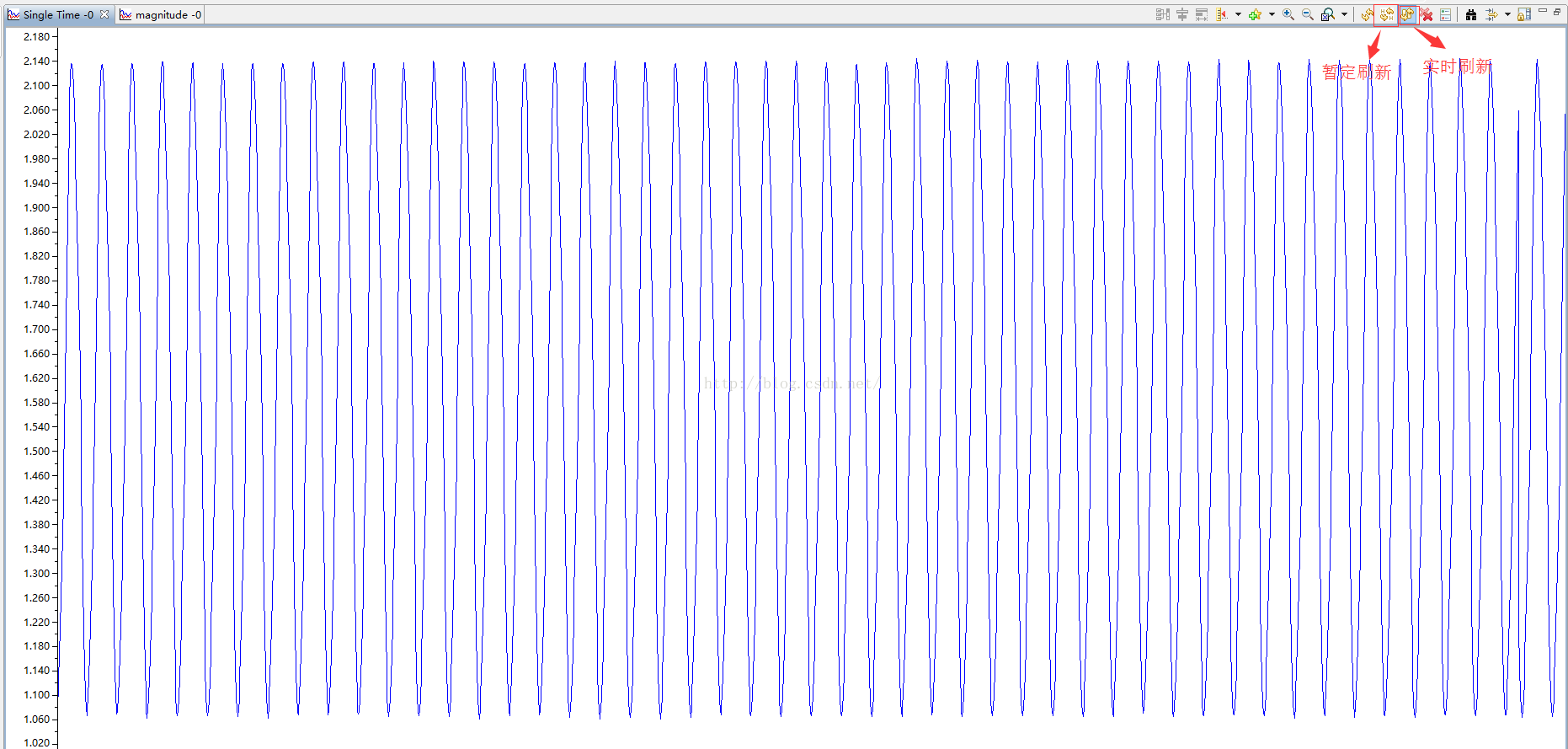

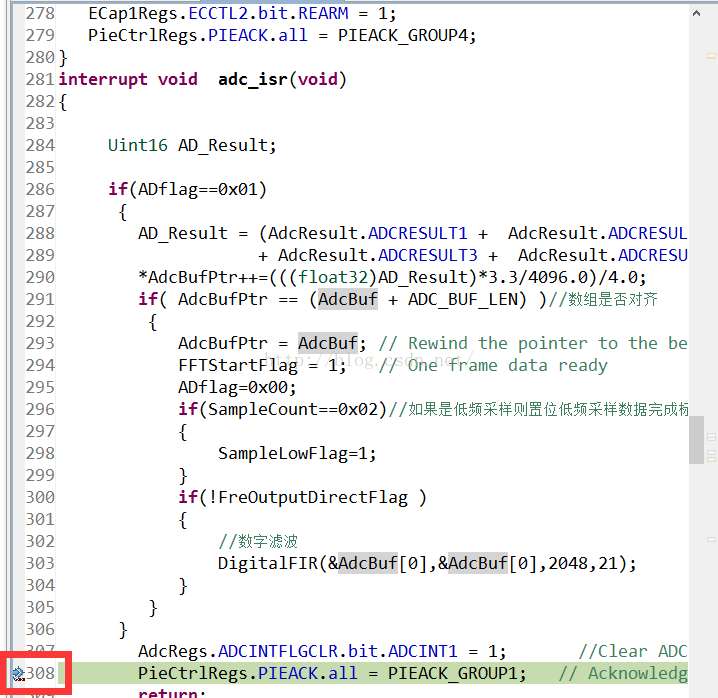

6、这时你会发现时域波形并没有正确显示出来，查看AdcBuf[2048]里的数据会显示error，问题出在哪了呢，关键的一步就在这里，这是你只要在AD采集中断的最后打一个断点，一切问题都解决了。你可以查看波形，通过实时刷新波形和暂停刷新波形可以更方便的查看波形。

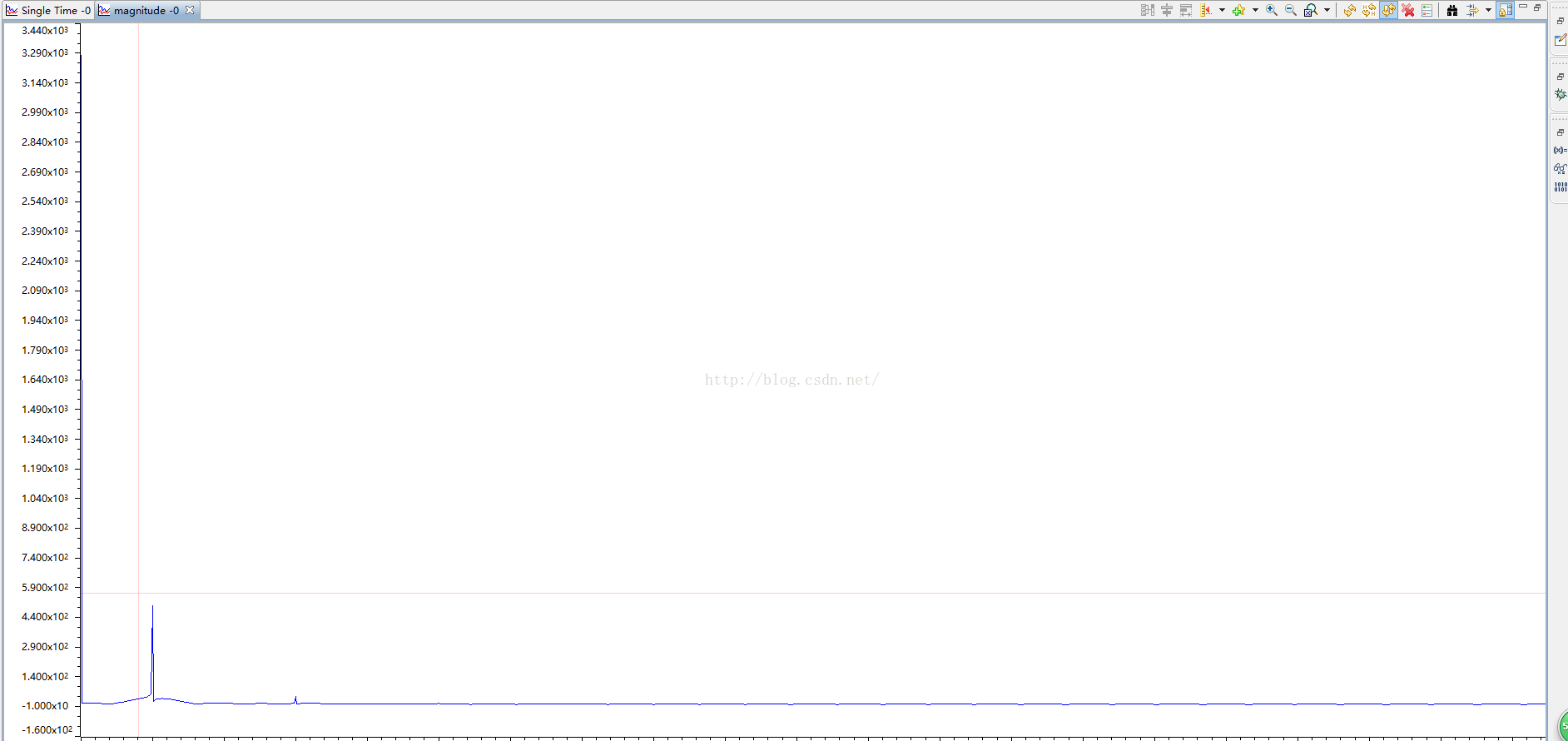

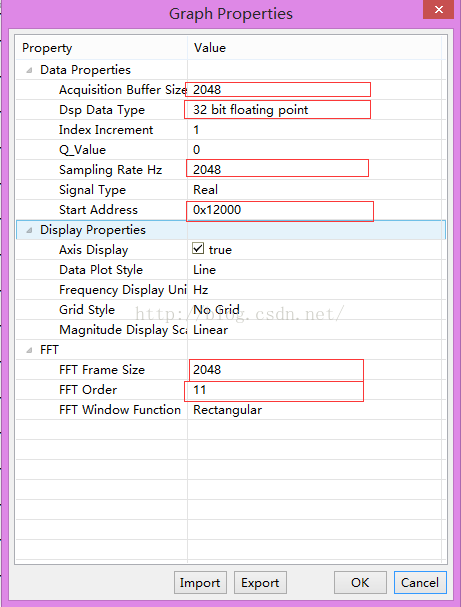

7、时域波形的波形的出来，频域的也就简单了，通用的步骤，这次选择FFT magnitude，只有一个FFT order与时域设置时不一样，FFT order为傅立叶级数，这个根据实际情况填写，同样的，在频域波形上也可以通过实时刷新波形和暂停刷新波形可以更方便的查看波形。

1、你想要使用的Graph的变量最好为全局变量
