Tensorflow实战mnist讲解神经网络搭建详细过程_tensorflow mnist

一 、MNIST手写数字数据集介绍

MNIST手写数字数据集来源于是美国国家标准与技术研究所，是著名的公开数据集之一，通常这个数据集都会被作为深度学习的入门案例。数据集中的数字图片是由250个不同职业的人纯手写绘制，数据集获取的网址为：http://yann.lecun.com/exdb/mnist/。（下载后需解压）

具体来看，MNIST手写数字数据集包含有60000张图片作为训练集数据，10000张图片作为测试集数据，且每一个训练元素都是28*28像素的手写数字图片，每一张图片代表的是从0到9中的每个数字。该数据集样例如下图所示：



如果我们把每一张图片中的像素转换为向量，则得到长度为28*28=784的向量。因此我们可以把MNIST数据训练集看作是一个[60000,784]的张量，第一个维度表示图片的索引，第二个维度表示每张图片中的像素点。而图片里的每个像素点的值介于0-1之间。如下图所示：

此外，MNIST数据集的类标是介于0-9的数字，共10个类别。通常我们要用独热编码（One_Hot Encoding）的形式表示这些类标。所谓的独热编码，直观的讲就是用N个维度来对N个类别进行编码，并且对于每个类别，只有一个维度有效，记作数字1 ；其它维度均记作数字0。例如类标1表示为：([0,1,0,0,0,0,0,0,0,0])；同理标签2表示为：([0,0,1,0,0,0,0,0,0,0])。最后我们通过softmax函数输出的是每张图片属于10个类别的概率。

二 、网络结构的设计

接下来通过Tensorflow代码，实现MINIST手写数字识别的过程。首先，如程序1所示，我们导入程序所需要的库函数、数据集：
程序1:

import tensorflow as tf
from tensorflow.examples.tutorials.mnist import input_data

接下来，我们读取MNIST数据集，并指定用one_hot的编码方式；然后定义batch_size、batch_num两个变量，分别代表一次性传入神经网络进行训练的批次大小，以及计算出训练的次数。如程序2所示：

程序2：

mnist_data=input_data.read_data_sets("MNIST.data",one_hot=True)
batch_size=100
batch_num=mnist_data.train.num_examples//batch_size

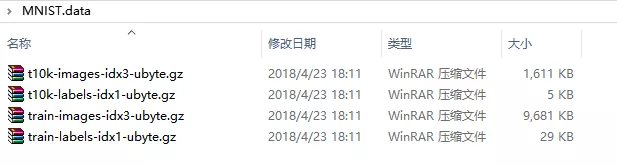

我们需要注意的是：在执行第一句命令时，就会从默认的地方下载MNIST数据集，下载下来的数据集会以压缩包的形式存到指定目录，如下图所示。这些数据分别代表了训练集、训练集标签、测试集、测试集标签。

接着我们定义两个placeholder，程序如下所示：

程序3：

x = tf.placeholder(tf.float32,[None,784])
y = tf.placeholder(tf.float32,[None,10])

其中，x代表训练数据，y代表标签。具体来看，我们会把训练集中的图片以batch_size批次大小，分批传入到第一个参数中（默认为None）；X的第二个参数代表把图片转换为长度为784的向量；Y的第二个参数表示10个不同的类标。

接下来我们就可以开始构建一个简单的神经网络了，首先定义各层的权重w和偏执b。如程序4所示：

程序4：

weights = {
    'hidden_1': tf.Variable(tf.random_normal([784, 256])),
    'out': tf.Variable(tf.random_normal([256, 10]))
}

biases = {
    'b1': tf.Variable(tf.random_normal([256])),
    'out': tf.Variable(tf.random_normal([10]))
}

因为我们准备搭建一个含有一个隐藏层结构的神经网络（当然也可以搭建两个或是多个隐层的神经网络），所以先要设置其每层的w和b。如上程序所示，该隐藏层含有256个神经元。接着我们就可以开始搭建每一层神经网络了：
程序5：

def neural_network(x):
    hidden_layer_1 = tf.add(tf.matmul(x, weights['hidden_1']), biases['b1'])
    out_layer = tf.matmul(hidden_layer_1, weights['out']) + biases['out']
    return out_layer

如程序5所示，我们定义了一个含有一个隐藏层神经网络的函数neural_network，函数的返回值是输出层的输出结果。

接下来我们定义损失函数、优化器以及计算准确率的方法。

程序6：

#调用神经网络
result = neural_network(x)

#预测类别
prediction = tf.nn.softmax(result)

#平方差损失函数
loss = tf.reduce_mean(tf.square(y-prediction))

#梯度下降法
train_step = tf.train.GradientDescentOptimizer(0.2).minimize(loss)

#预测类标
correct_pred = tf.equal(tf.argmax(y,1),tf.argmax(prediction,1))

#计算准确率
accuracy = tf.reduce_mean(tf.cast(correct_pred,tf.float32))

#初始化变量
init = tf.global_variables_initializer()

如程序6所示：首先使用softmax函数对结果进行预测，然后选择平方差损失函数计算出loss，再使用梯度下降法的优化方法对loss进行最小化（梯度下降法的学习率设置为0.2）。接着使用argmax函数返回最大的值所在的位置，再使用equal函数与正确的类标进行比较，返回一个bool值，代表预测正确或错误的类标；最后使用cast函数把bool类型的预测结果转换为float类型（True转换为1，False转换为0），并对所有预测结果统计求平均值，算出最后的准确率。要注意：最后一定不要忘了对程序中的所有变量进行初始化。

最后一步，我们启动Tensorflow默认会话，执行上述过程。代码如下所示：

程序7：

step_num=400
with tf.Session() as sess:
    sess.run(init)
    for step in range(step_num+1):
        for batch in range(batch_num):
            batch_x,batch_y =  mnist_data.train.next_batch(batch_size)
            sess.run(train_step,feed_dict={x:batch_x,y:batch_y})
        acc = sess.run(accuracy,feed_dict
{x:mnist_data.test.images,y:mnist_data.test.labels})
        print("Step " + str(step) + ",Training Accuracy "+  "{:.3f}" + str(acc))
    print("Finished!")

上述程序定义了MNIST数据集的运行阶段，首先我们定义迭代的周期数，往往开始的时候准确率会随着迭代次数快速提高，但渐渐地随着迭代次数的增加，准确率提升的幅度会越来越小。而对于每一轮的迭代过程，我们用不同批次的图片进行训练，每次训练100张图片，每次训练的图片数据和对应的标签分别保存在 batch_x、batch_y中，接着再用run方法执行这个迭代过程，并使用feed_dict的字典结构填充每次的训练数据。循环往复上述过程，直到最后一轮的训练结束。

最后我们利用测试集的数据检验训练的准确率，feed_dict填充的数据分别是测试集的图片数据和测试集图片对应的标签。输出结果迭代次数和准确率，完成训练过程。我们截取400次的训练结果，如下图所示：

以上我们便完成了MNIST手写数字识别模型的训练，接下来可以从以下几方面对模型进行改良和优化，以提高模型的准确率。

首先，在计算损失函数时，可以选择交叉熵损失函数来代替平方差损失函数，通常在Tensorflow深度学习中，softmax_cross_entropy_with_logits函数会和softmax函数搭配使用，是因为交叉熵在面对多分类问题时，迭代过程中权值和偏置值的调整更加合理，模型收敛的速度更加快，训练的的效果也更加好。代码如下所示：

程序8：

#预测类别
prediction = tf.nn.softmax(result)

#交叉熵损失函数
loss = tf.reduce_mean(tf.nn.softmax_cross_entropy_with_logits(labels=y,logits=prediction))

#梯度下降法
train_step = tf.train.GradientDescentOptimizer(0.2).minimize(loss)

#预测类标
correct_pred = tf.equal(tf.argmax(y,1),tf.argmax(prediction,1))

#计算准确率
accuracy = tf.reduce_mean(tf.cast(correct_pred,tf.float32))

如程序8所示：我们把两个参数：类标y以及模型的预测值prediction，传入到交叉熵损失函数softmax_cross_entropy_with_logits中，然后对函数的输出结果求平均值，再使用梯度下降法进行优化。最终的准确率如下图所示：

我们可以明显看到，使用交叉熵损失函数对于模型准确率的提高还是显而易见的，训练过程迭代200次的准确率已经超过了平方差损失函数迭代400次的准确率。

除了改变损失函数，我们还可以改变优化算法。例如使用adam优化算法代替随机梯度下降法，因为它的收敛速度要比随机梯度下降更快，这样也能够使准确率有所提高。如下程序所示，我们使用学习率为0.001的AdamOptimizer作为优化算法（其它部分不变）：

程序9：

#Adam优化算法
train_step = tf.train.AdamOptimizer(1e-2).minimize(loss)

此外，如果你了解了过拟合的概念，那么很容易可以联想到测试集准确率不高的原因，可能是因为训练过程中发生了“过拟合”的现象。所以我们可以从防止过拟合的角度出发，提高模型的准确率。我们可以采用增加数据量或是增加正则化项的方式，来缓解过拟合。这里，我们为大家介绍dropout的方式是如何缓解过拟合的。

Dropout是在每次神经网络的训练过程中，使得部分神经元工作而另外一部分神经元不工作。而测试的时候激活所有神经元，用所有的神经元进行测试。这样便可以有效的缓解过拟合，提高模型的准确率。具体代码如下所示：

程序10：

def neural_network(x):
    hidden_layer_1 = tf.add(tf.matmul(x, weights['hidden_1']), biases['b1'])
    L1 = tf.nn.tanh(hidden_layer_1)
    dropout1 = tf.nn.dropout(L1,0.5)
    out_layer = tf.matmul(dropout1, weights['out']) + biases['out']
    return out_layer

如程序10所示，我们在隐藏层后接了dropout，随机关掉50%的神经元，最后的测试结果如下图所示，我们发现准确率取得了显著的提高，在神经网络结构中没有添加卷积层和池化层的情况下，准确率达到了92%以上。

---
