第三节·实例——Page之间的跳转

在Java UI框架中，提供了两种编写布局的方式：在XML中声明UI布局和在代码中创建布局。这两种方式创建出的布局没有本质差别，都是我们需要熟悉方式，所以我们将通过XML的方式布局第一张页面，然后再通过代码的方式布局第二张页面。

这里先实现Page间跳转，用以讲解两种Page的构建方法

更多跳转的知识现在后续课程跟进

新建项目

我们第一次打开IDE会进入这样一个界面

不要点击新建项目！

不要点击新建项目！！

不要点击新建项目！！！

重要的事情说三遍，我们点击+Creat HarmonyOS Project

选择Empty Ability（Java）

点击下一步

创建一个如图的项目，项目名遵循大驼峰式

进入之后我们来到这样一个界面

表示我们项目创建完成了

认识项目结构内容

下面的外部库就是存放第三方jar包的库，没什么好说的，主要就是我们的项目包

左侧的Learnin就是我们的整个项目的包，和IDEA很像，因为我们的鸿蒙IDE是在开源版IDEA基础上研发的，这样用起来就会很习惯

我们先把展开的文件夹合上，这样便于我们层层展开认识结构

第一个是**.gradle**我们基本上不去改它，是自动生成信息，不用去管

第二个目录entry是最重要的，是我们整个应用的主模块，而且每一个可在设备上运行的鸿蒙应用必定有且只有一个entry主模块，我们启动程序是从主模块开始运行

当然后续我们会提到更详细的运行规则

第三个gradle（注意没有.）里面有个wrapper，里面有个jar包，没什么好说的，我们只要掌握一个东西，gradle-wrapper.properties，里面有gradle的版本等相关信息，一般不去改它。

接下来在根模块下有一个build.dradle（应用模块都有一个，这里先说根模块下的），引用第三方jar包、依赖申明等均在此。

dradle十分复杂和好用，暂时我们只要掌握粗浅的就可以了

我们看根目录下的gradle.properties是一gradle的属性文件，我们可以在里面做一些属性，在gradle脚本下可以直接引用，我们暂时用不到

再看这个gradlew，是Linux脚本，而这个gradlew.bat，是Win的bat脚本，基本用不到因为已经有集成脚本了，我们点击右栏里的gradle，选择所需脚本双击就可以了。

下面一个local.properties，是鸿蒙应用的配置文件，点进去看看，会发现有SDK和node.js的路径信息

最后一个setting.gradle，是我们gradle的全局配置，我们一般也不去动

不明白脚本有什么用？

没关系我们底下会举一个例子

以上说完了根目录，我们接下来讲最主要的entry模块

我们点开entry这里也有一个build.dradle，模块引用jar包基本在这里引用。

里面的第一个目录build是IDE在构建项目时自动生成的，我们不会去动，但是我们还是要去了解一下，我们把它点开

里面有一个intermediates，里面是一些中间数据。

如下图

你可能会发现，你的界面跟我好像不太一样，你只有一个intermediates，这是因为你这个程序还没有被运行，即没有被“初始化”，所以我们这里穿插着先讲一下我们怎么运行我们鸿蒙文件，真机调试我们会在后面单独拿出来讲，因此这里先讲一下最快捷的虚拟机调试。

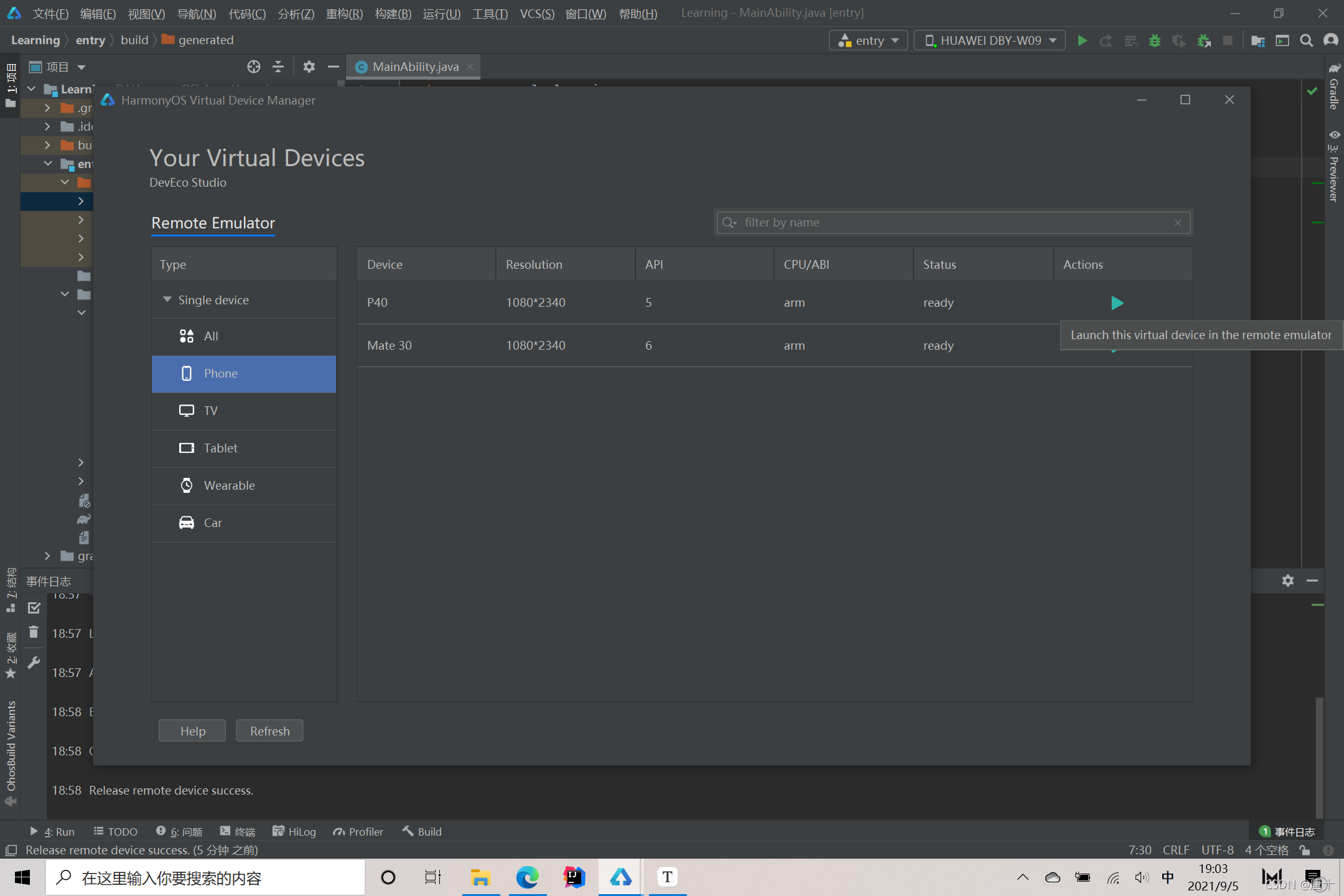

点击工具，点击Device Manager

然后登陆华为开发者账号（没有的话自己去注册）

点击Phone，选择一款虚拟机，点击小三角运行虚拟机

如果你展现了跟我一样的界面，那么你的虚拟机就运行成功了（我选择的是P40）

点击右上角运行

运行成功！

我们再点击build就会像我这样了

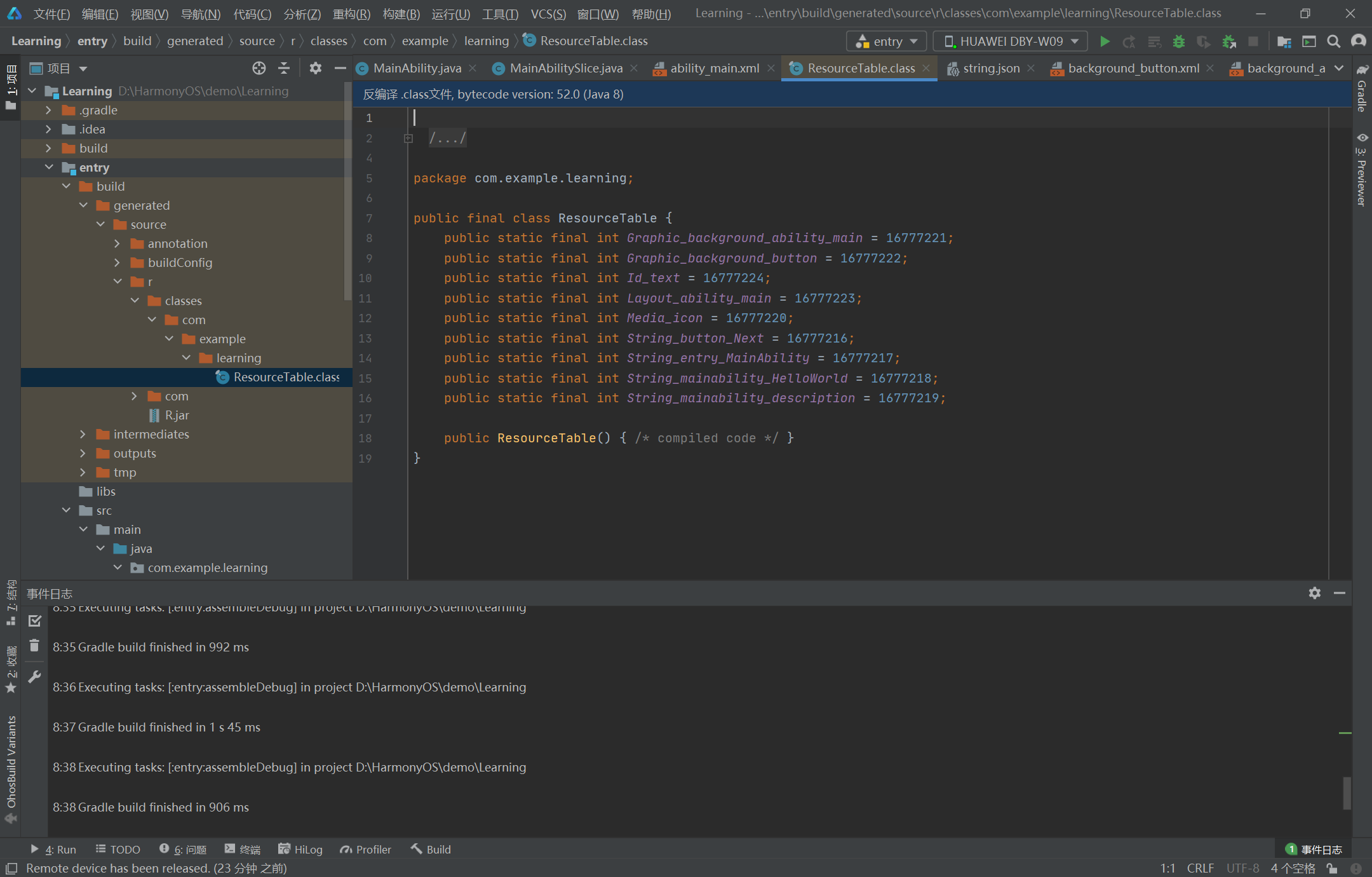

我们来看这个新出现的generated，点开找到这个文件

每当我们在应用中添加一个资源文件的时候，这里面都会自动相应生成一个静态索引值，在编程的时候就可以直接利用索引值获取静态资源引用。

通常都是会自动生成的，如果bug了没生成或者你下载的是老版本的鸿蒙IDE，怎么办？

这里就要用到我们gradle脚本了，我们点开右侧的脚本栏，点击小大象，找到这个

双击即可修复bug（这里还是推荐大家用最新的IDE）

build我们就看到这里，我们把它合上

第二个是一个空的文件夹目录，叫做libs，用于存放第三方jar包

第三个src又是entry里面最重要的，这是我们写源码的地方，我们把它打开，我们看到里面有如下几个目录文件

其中的ohos test在后面学习greadle时再详细展开，test里面写的是一些测试文件，没什么好说

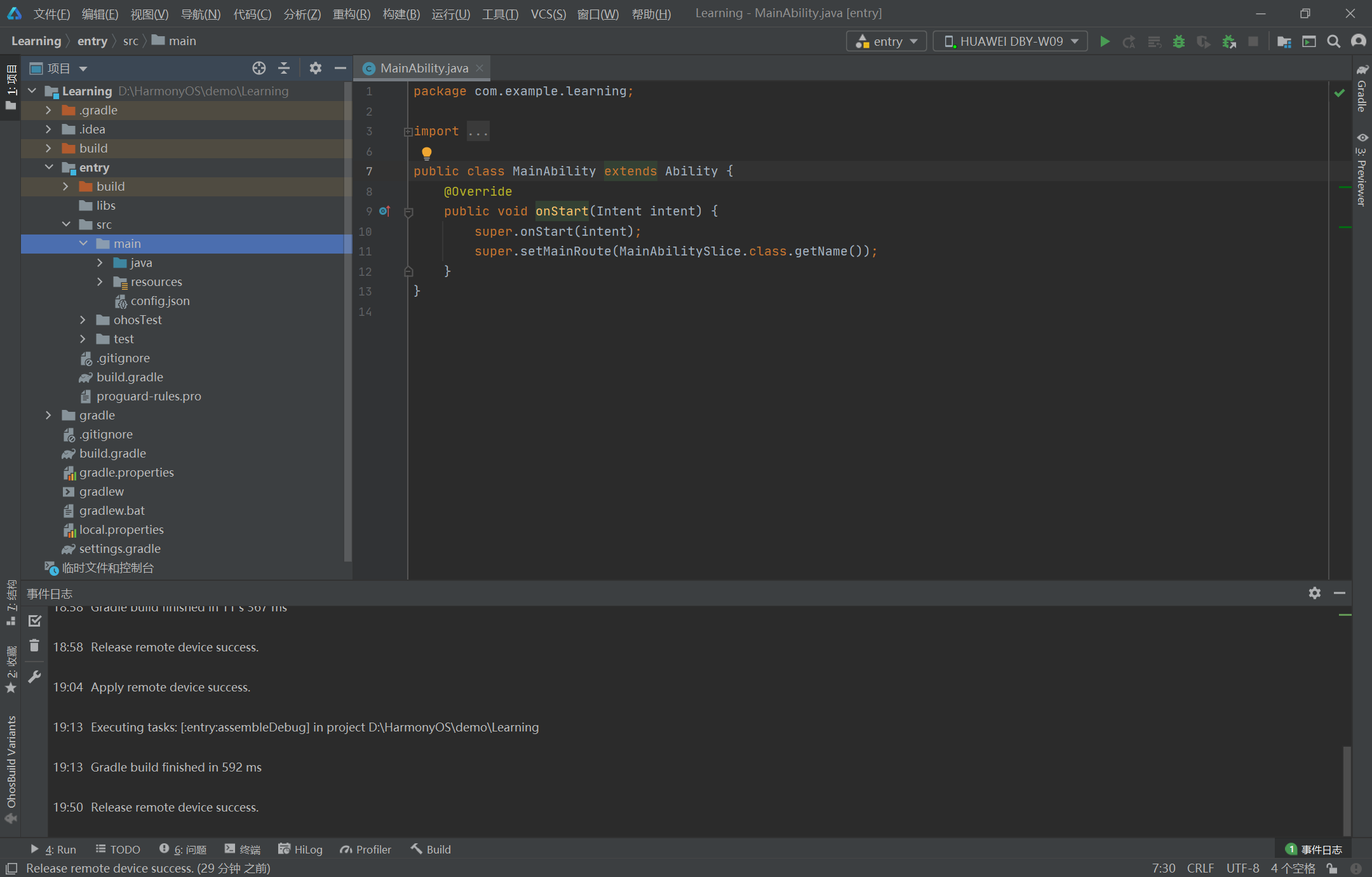

我们来看一下main，展开

里面我们会看到三个东西——java、resources和config.json

java写一些java类

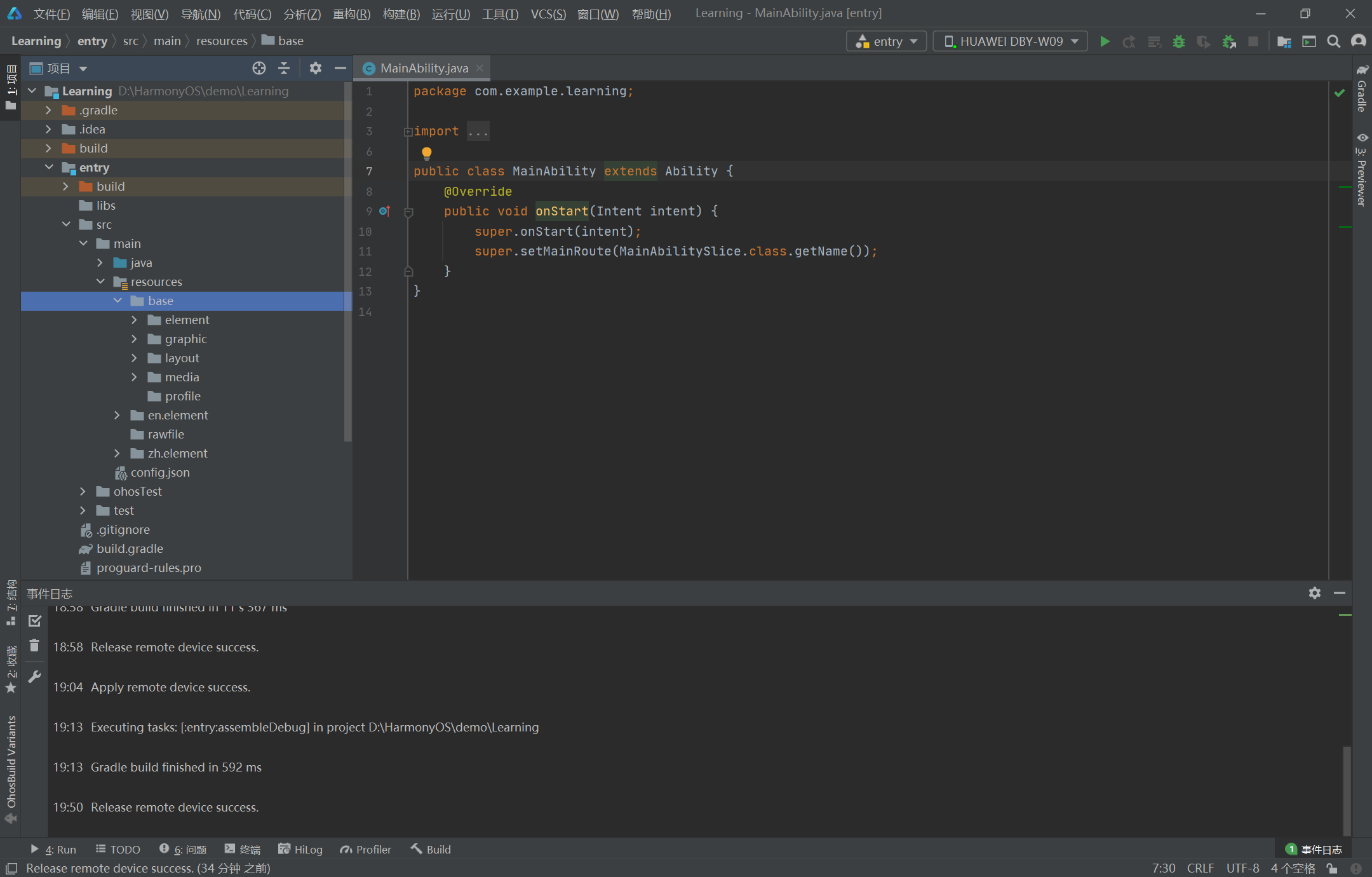

resources存放资源，点开

里面的layout存放一些xml布局文件，graphic存放一些组件形状配置（比如xml背景、按钮的形状等），element存放一些元素（比如字符串），media存放媒体文件（图片视频音频），profile我们在后面复盘时再细讲（这个很有用的等会细讲）

config.json又是一个重点中的重点

1. 应用的每个HAP的根目录下都存在一个“config.json”配置文件，主要涵盖以下三个方面：

   1）应用的全局配置信息，包含应用的包名、生产厂商、版本号等基本信息。

   2）应用在具体设备上的配置信息。

   3）HAP包的配置信息，包含每个Ability必须定义的基本属性（如包名、类名、类型以及Ability提供的能力），以及应用访问系统或其他应用受保护部分所需的权限等。

2. config.json配置文件的内部结构

   应用的配置文件“config.json”中由“app”、“deviceConfig”和“module”三个部分组成，缺一不可。

3. “config.json”文件约定

配置文件“config.json”采用JSON文件格式，由属性和值两部分构成：

​ 1）属性：属性出现顺序不分先后，且每个属性最多只允许出现一次。

​ 2）值：每个属性的值为JSON的基本数据类型（数值、字符串、布尔值、数组、对象或者null类型）。

里面的详细内容，是我们后面单独一节的重点，我们会结合一个思维导图来学习。

---

这里带大家认识项目结构，是为了带领大家学习FA，因此我们本节课的重中之重，在java这一块

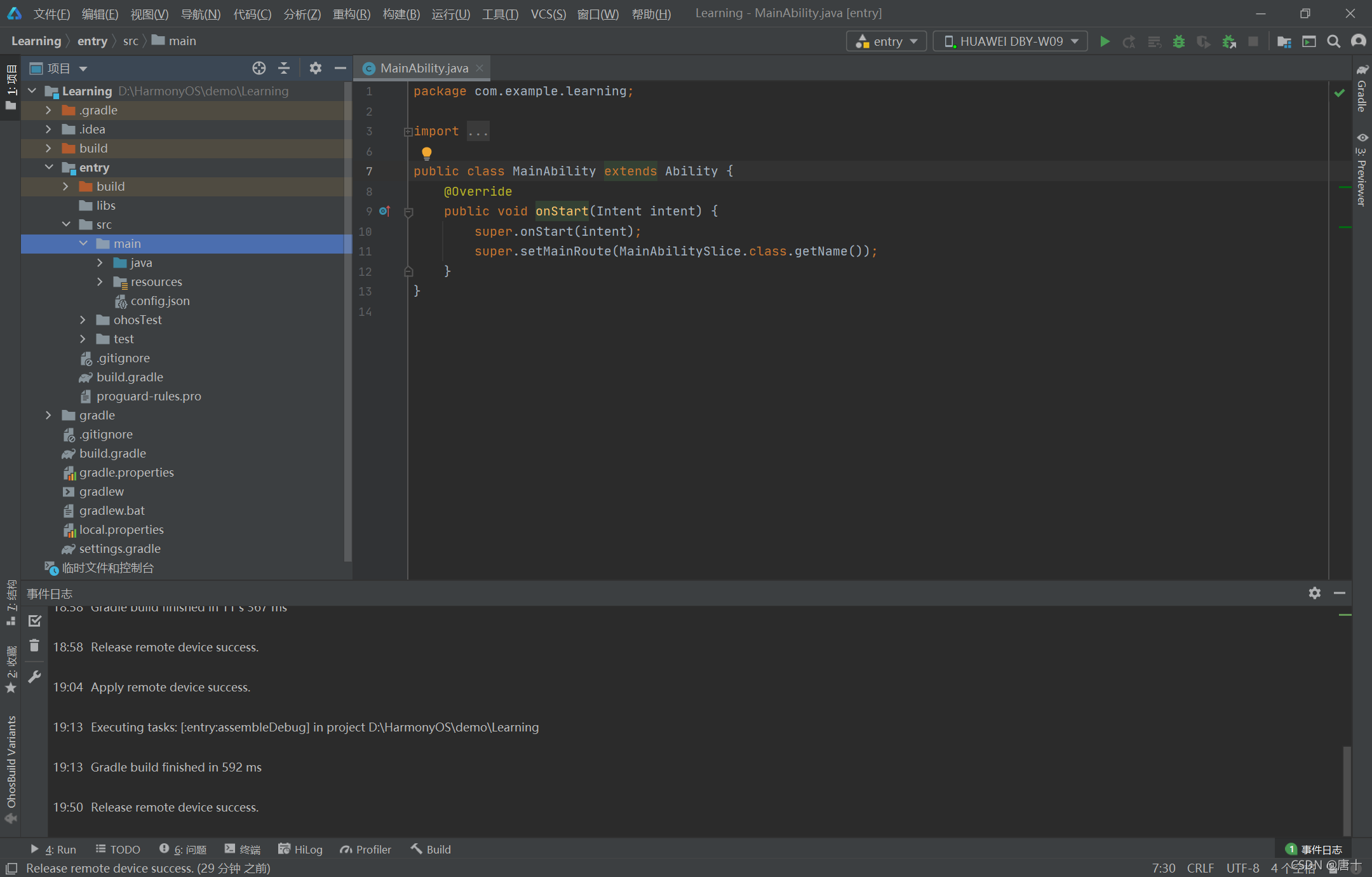

我们点进java，我们会发现有一个叫MyApplication的文件，翻译成中文就是我的应用，顾名思义这里是整个项目的主入口，它是AbilityPackage的子类，在这个例子里面我们不去细讲。

而跟它同级的就是我们程序的另一个主入口

这个MainAbility就是一个Ability，而且是一个FA，因为它有前端页面。

页面在哪？

我们看到里面唯一的方法onStart()，里面有个setMainRoute()——设置主路由，这个方法可以获取到一个具体的页面实例

前面我们提到过，FA的模板是Page Ability，而Page Ability相当于一个页面容器，可以存放好多个页面，每一个页面都有一个AbilitySlice实例，存放在上面那个slice文件夹内，注意Page Ability可以存放多个，但至少存放一个界面，否则就是PA了。

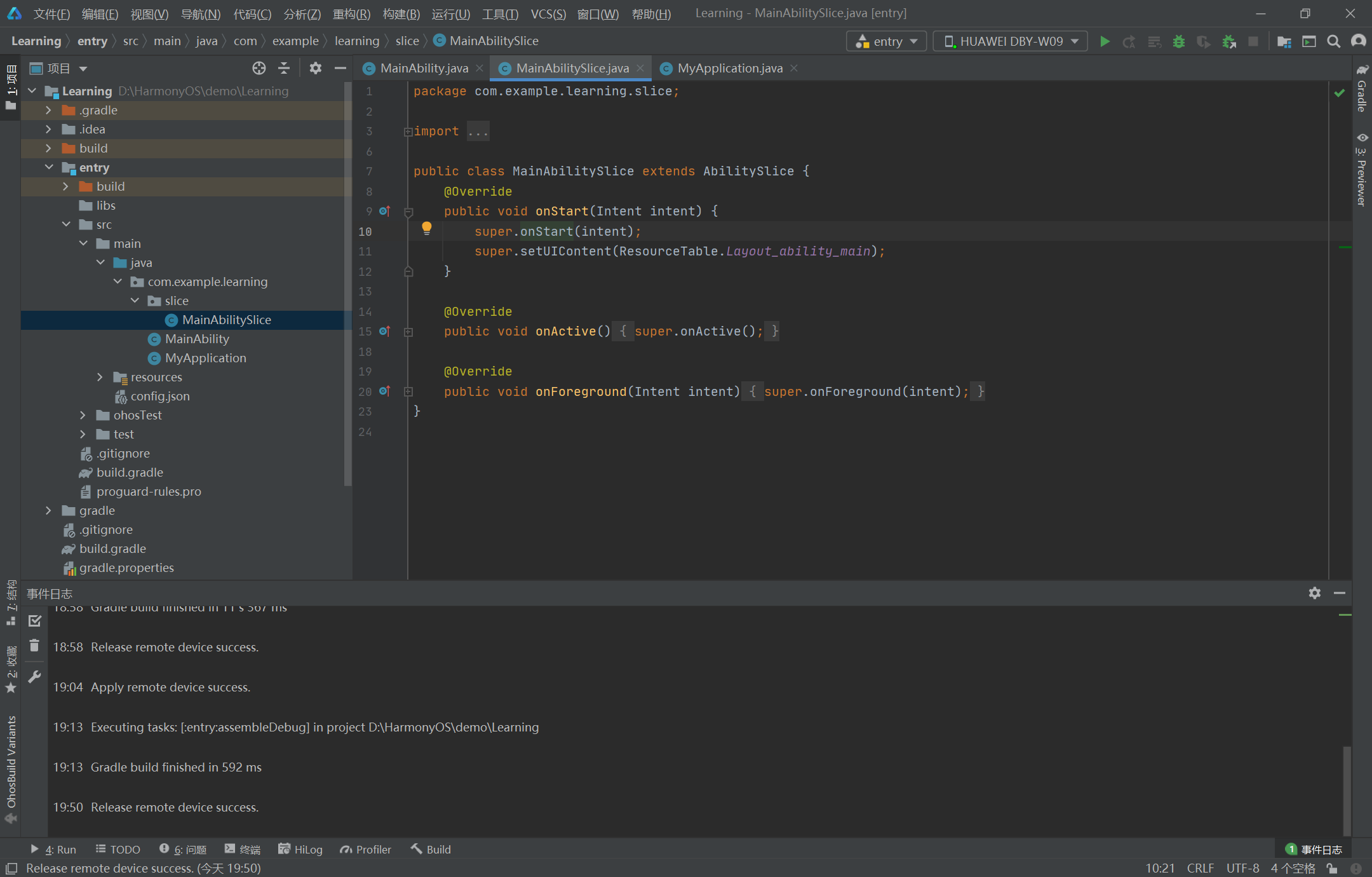

我们打开slice，打开MainAbilitySlice

这个MainAbilitySlice就是一个我们可以看得到的界面，而这个页面的布局在默认的情况下是XML，在onStart()里面通过函数，通过resourceTable里面的静态索引值找到页面布局，进行绑定

其中的Layout表示在rescources中base下的layout文件夹内，同时表示获取的是一个页面布局，ability_man是这个xml文件的名字

找到并打开它

这个就是第一个通过xml方式编写的页面，因为我们要做两个页面实例，所以我们得弄个按钮进行页面跳转

我们上节课提到过了如何进行跳转，这里我们就简单的设置一个按钮，用**onPresent()**进行跳转

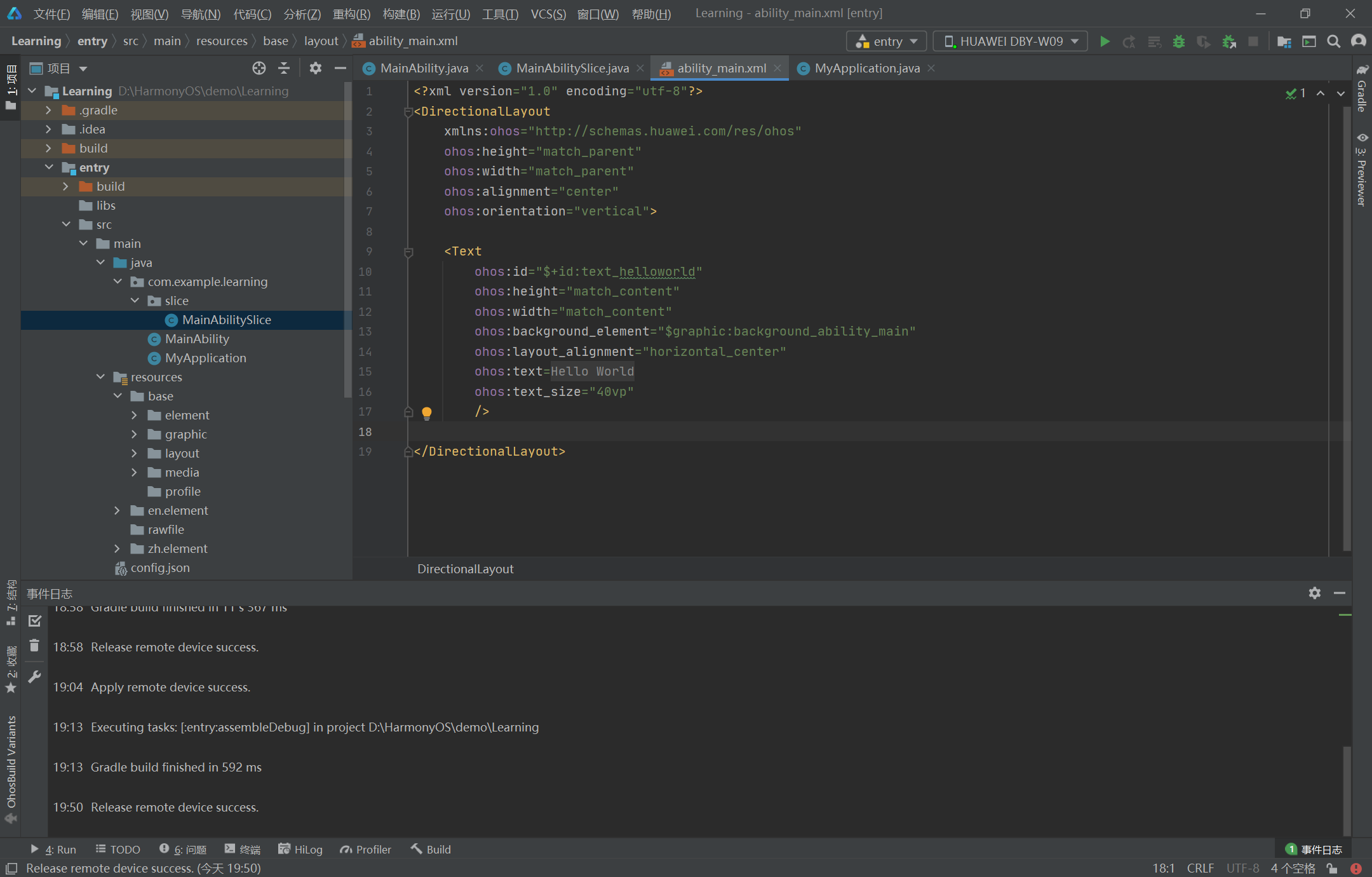

系统默认的xml文件，是如图所示的DriectionalLayout，是直接布局（从上到下摆放组件），这样会就会很呆，因为你在手机模拟器可能看起来很正常，但是我们放到TV、Pad、智能手表上运行就会很奇怪，非常奇怪（当然，有时候会更好）

所以我们使用用另一种布局进行开发

我们把之前的xml文件先全删了，再自己一点一点进行开发编写，这样学习效果更好

我们采用<dependentLayout>进行布局，这是一种依赖式的布局，即其中组件布局取决于我们运行的硬件设备（例如屏幕分辨率）

1. 第一个页面内有一个文本和一个按钮，使用DependentLayout·布局，通过Text和Button组件来实现，其中vp和fp分别表示虚拟像素和字体像素。“ability_main.xml”的示例代码如下：

   <?xml version="1.0" encoding="utf-8"?>
   <DependentLayout
       xmlns:ohos="http://schemas.huawei.com/res/ohos"
       ohos:width="match_parent"
       ohos:height="match_parent"
       ohos:background_element="#ffffff">
       <Text
           ohos:id="$+id:text"
           ohos:width="match_content"
           ohos:height="match_content"
           ohos:text="MainAbilitySlice"
           ohos:text_color="#000000"
           ohos:text_size="32fp"
           ohos:center_in_parent="true"/>
      <Button
           ohos:id="$+id:button"
           ohos:width="match_content"
           ohos:height="match_content"
           ohos:text="Next"
           ohos:text_size="19fp"
           ohos:text_color="#FFFFFF"
           ohos:top_padding="8vp"
           ohos:bottom_padding="8vp"
           ohos:right_padding="70vp"
           ohos:left_padding="70vp"
           ohos:center_in_parent="true"
           ohos:below="$id:text"
           ohos:margin="10vp"
           ohos:background_element="$graphic:background_button"/>
   </DependentLayout>
   1
   2
   3
   4
   5
   6
   7
   8
   9
   10
   11
   12
   13
   14
   15
   16
   17
   18
   19
   20
   21
   22
   23
   24
   25
   26
   27
   28
   29
   30

先别去运行，运行出来不对的（因为以上只是部分代码）

我们先讲<DependentLayout></DependentLayout>，他表示在这个标签里面申明了一个布局，相当于类似JavaWeb里面的<html></Html>

然后看到标签内的第一个属性<DependentLayout xmlns:ohos="http://schemas.huawei.com/res/ohos">相当于<html lang="en" class="no-js">是一定要写的，表示了以下布局属性的标准来源，我们接下来要申明的属性前要遵循格式ohos:属性名=属性值

下两行的长宽，顾名思义，设置的是这个布局的长宽，而里面的match_parent则表示与父容器大小一致，即占满整个容器的全部，意思是不论这个鸿蒙应用在电视、TV、平板、手表上执行，都只会占满整个屏幕

我们再把它的颜色设置为#fffff白色

以上就是这个简单页面的全部布局属性

有了布局，我们还要再布局内添加组件，我们先简单地添加一个text文本组件，来显示我们目前先显示的页面名，再加上一个botton按钮组件用于跳转页面

和JavaWeb不同，这里<test/>组件单独使用，且组件内容在属性内设置

最基本的我们要给组件设置宽高，设置为match_content，意思是文本本身有多高，组件就有多高

再设置文本内容为页面Slice名MainAbilitySlice，调整文字大小，我们看一下根据提示跳出来的单位，有fp、px、vp三种

fp：用于描述字体大小，相对值

px：像素，是一个绝对值，不会随外界变化改变

vp：用于描述边距间隔，相对值

（相对值与屏幕硬件有关）

所以我们单位用fp

设置字体颜色为#00000黑色

到此为止，这个文本文件本身已经写好了，接下来要把它放入布局

我们把center_in_parent设置为true，表示这个组件放到父容器的中央，垂直方向水平方向都放到中央（它的父容器是这整个布局）

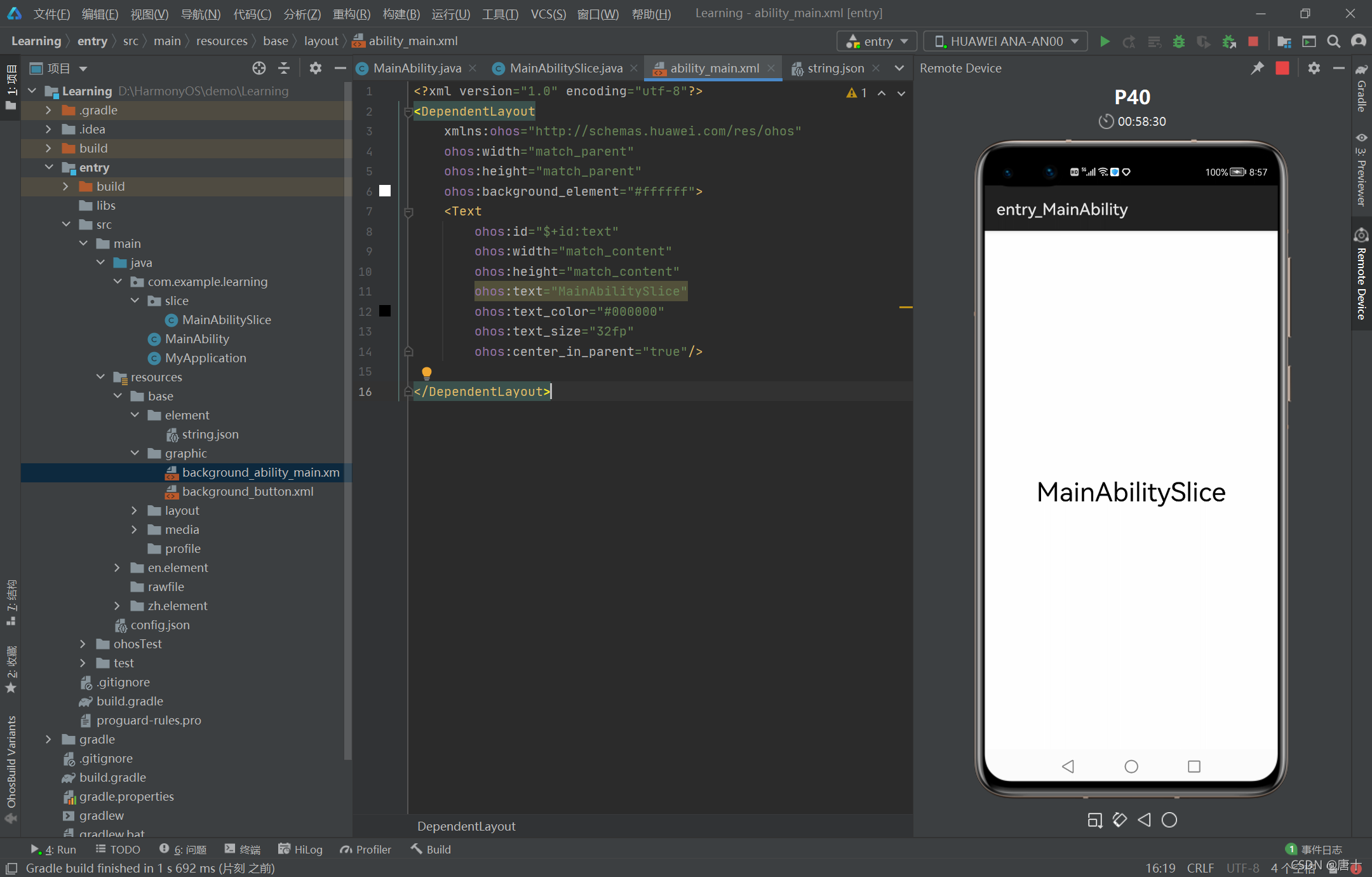

运行下看看

没有问题，根据这个页面我们就可以获取，到这个应用目前处于entry_MainAbility这个Page下的MainAbilitySlice页面

加下来添<button/>组件

和刚才一样设置好宽高、文字、字号，由于这个是一个按钮，文字占满整个组件肯定不好看，而且得有背景颜色，不然在屏幕上找不着它

先设置内边距（padding）我们输入padding，IDE会自动提示有上下左右四个内边距，根据自己喜好设好（单位上面讲过了）

背景的话，我们采用单独使用一个xml文件进行申明

按钮的背景是蓝色胶囊样式，可以通过graphic目录下的XML文件来设置。

右键点击“graphic”文件夹，选择“New > File”，命名为“background_button.xml”，单击回车键。

“background_button.xml”的示例代码如下：

<?xml version="1.0" encoding="utf-8"?>
<shape
    xmlns:ohos="http://schemas.huawei.com/res/ohos"
    ohos:shape="rectangle">
    <corners
        ohos:radius="100"/>
    <solid
        ohos:color="#007DFF"/>
</shape>
1
2
3
4
5
6
7
8
9

其中的corner设置边角，radius设置转角磨圆shape设置形状，为长方形，solid设置背景

这时候我们的按钮实在整个布局的最开始，也就是左上角，接下来，我们要设置它的位置，把它放在text下面，这里就体现了相对布局的相对性，我们既然在申明位置时需要使用text组件，那么我们就得给它一个唯一识别的东西——ID，来让我们能一下子找到这个组件

格式为$+id:组件的id表示为组件添加ID，此时IDE会自动在resourceTable里添加这个组件的ID

我们把按钮放在text组件的下面，设置below="$id:text"（此处为引用其他组件时的格式：区别在于不加+号）

设置完了我们再设置一下水平居中horizontal_centre设置为true

我们此时再运行一下

当然，此时点击按钮是没用的，因为没有设置action

如果嫌弃两个组件太近了看着不舒服，就来设置一下外边距margin就好了

到此为止，我们第一个页面，也就是xml页面就做好了

接下来我们做第二个页面，我们将采用编程的方式实现布局

我们新建一个Ability

我们可以看到，IDE为我们自动生成了四个东西，由于系统默认是XML布局，因此这四个东西里面基本上是用来做XML页面的，也就是说这里面有很多文件是如果是编程布局的话使用不到的，删掉就行

我们删掉这两个

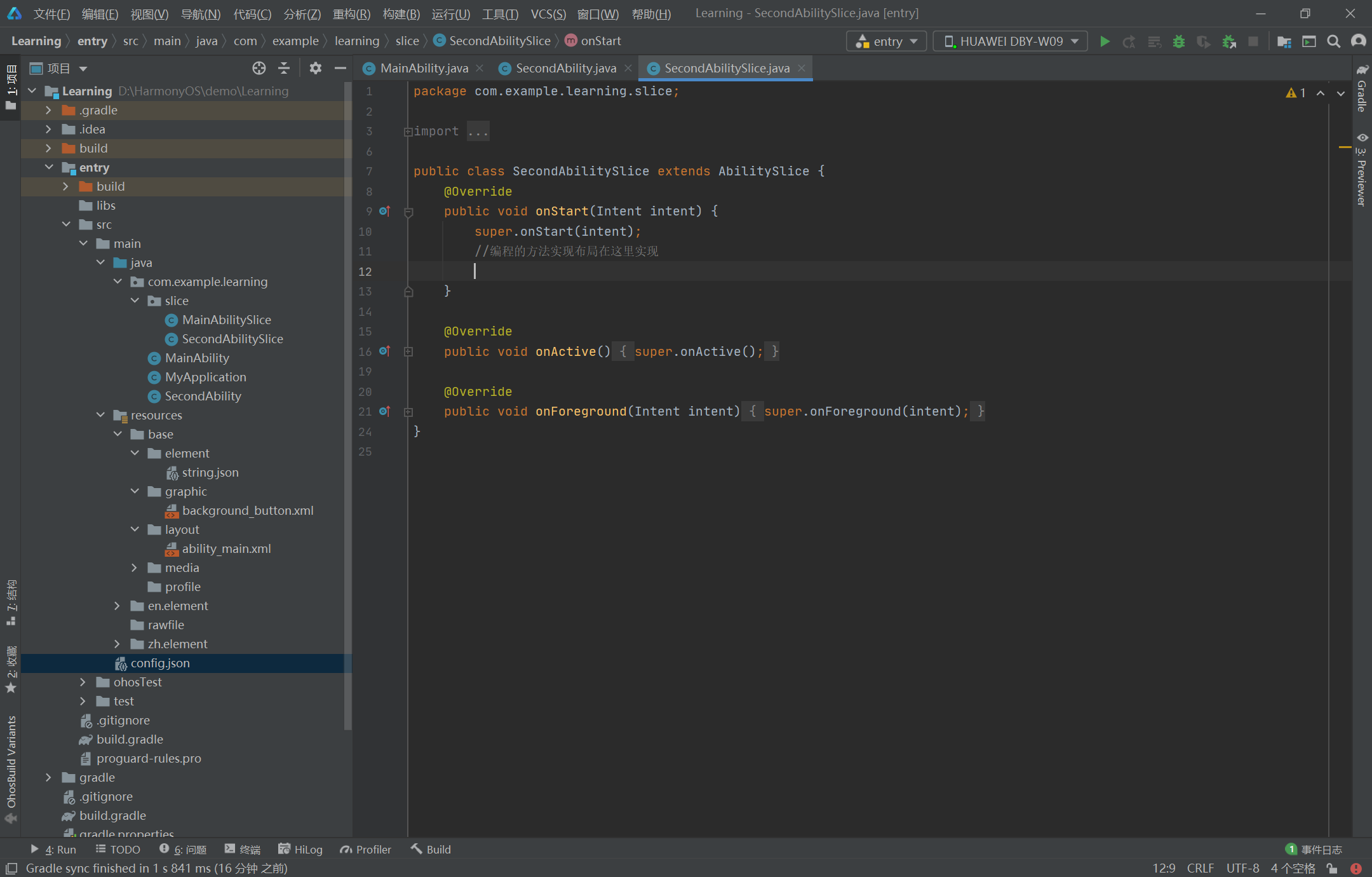

删除以后我们找到这个页面的Slice文件，在这里面进行编程式布局

由于删掉了，这里会爆红

我们把这个设置主路由删掉就好了

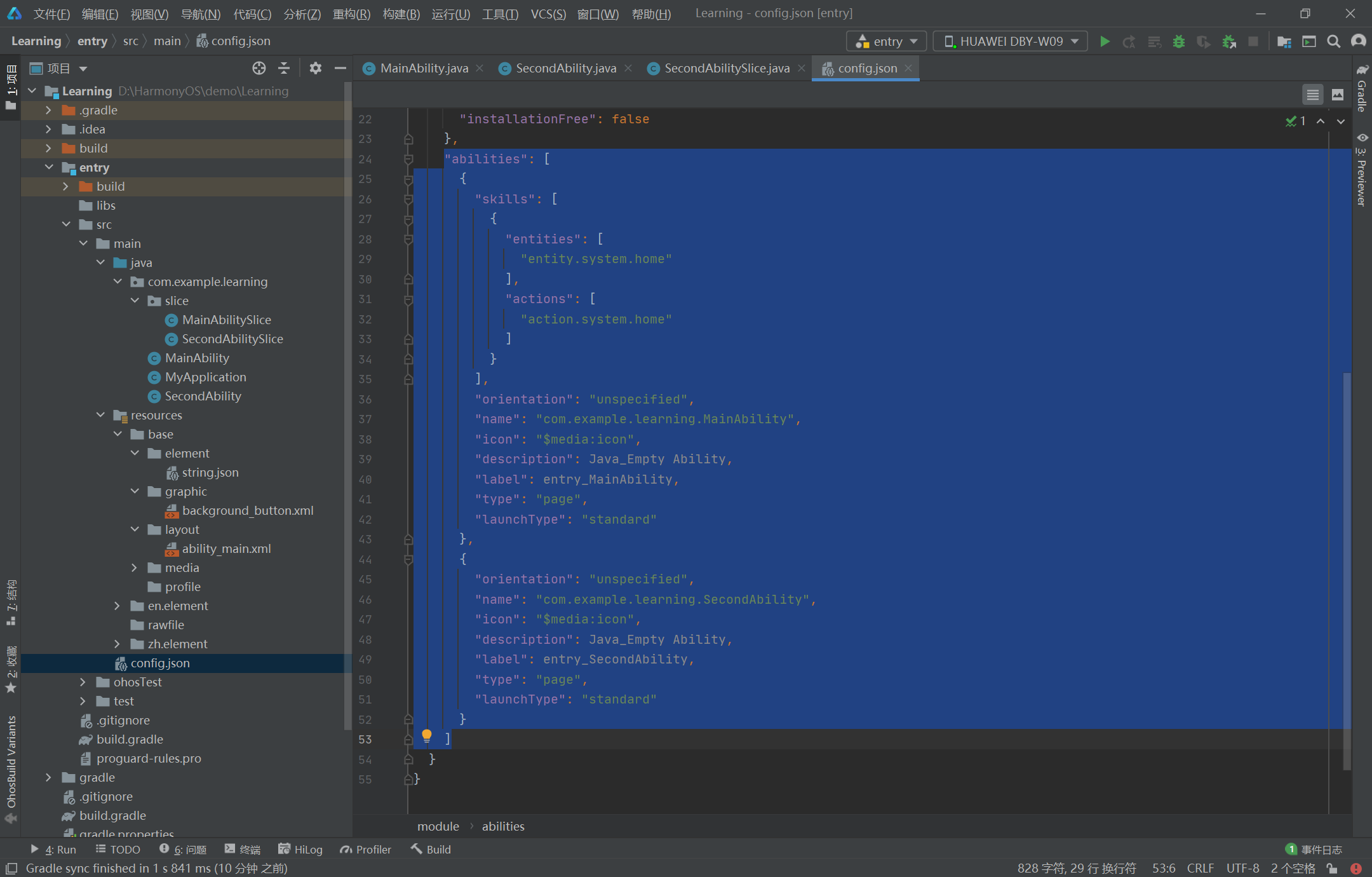

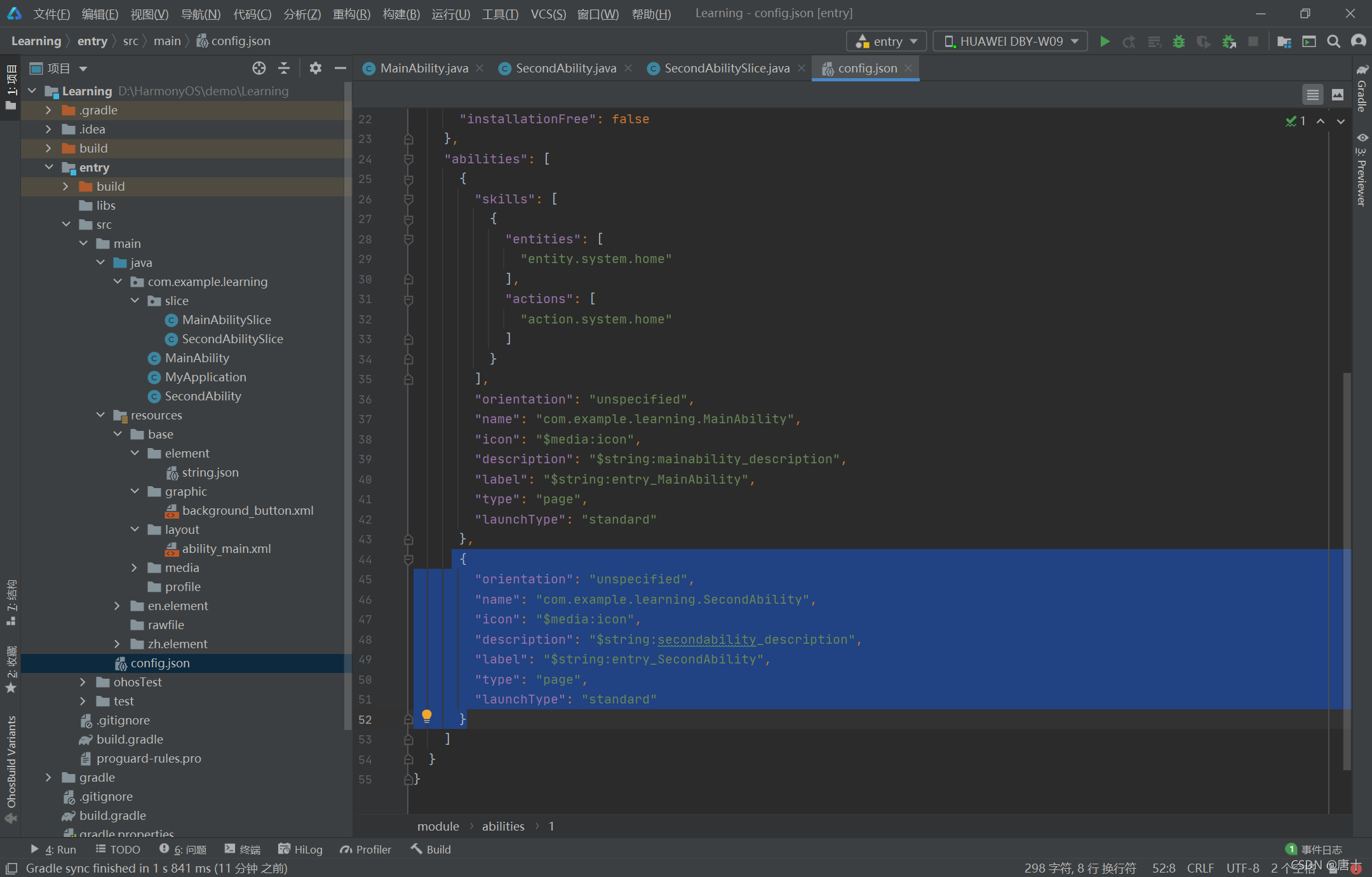

还有一部分自动生成的东西，在config.json当中，点开找到Abilities

是一个对象数组，其中这一段是原来没有的

是关于新建的Ability的配置文件

有关config.json更详细的内容，我们会单独拿一节课出来讲

话不多说，回到Slice

示例代码如下：

package com.example.learning.slice;

//请根据实际工程/包名引入

import ohos.aafwk.ability.AbilitySlice;
import ohos.aafwk.content.Intent;
import ohos.agp.colors.RgbColor;
import ohos.agp.components.*;
import ohos.agp.components.element.ShapeElement;
import ohos.agp.utils.Color;
import ohos.agp.components.DependentLayout.LayoutConfig;

public class SecondAbilitySlice extends AbilitySlice {
    @Override
    public void onStart(Intent intent) {
        super.onStart(intent);

        // 声明布局
        DependentLayout myLayout = new DependentLayout(this);

        // 设置布局宽高
        myLayout.setWidth(LayoutConfig.MATCH_PARENT);
        myLayout.setHeight(LayoutConfig.MATCH_PARENT);

        // 设置布局背景为白色
        ShapeElement background = new ShapeElement();
        background.setRgbColor(new RgbColor(255, 255, 255));
        myLayout.setBackground(background);

        // 创建一个文本
        Text text = new Text(this);
        text.setText("SecondAbilitySlice");
        text.setWidth(LayoutConfig.MATCH_PARENT);
        text.setHeight(LayoutConfig.MATCH_PARENT);
        text.setTextSize(32, Text.TextSizeType.FP);
        text.setTextColor(Color.BLACK);
        text.setId(1) ;

        // 设置文本的布局
        DependentLayout.LayoutConfig textConfig = new DependentLayout.LayoutConfig(LayoutConfig.MATCH_CONTENT, LayoutConfig.MATCH_CONTENT);
        textConfig.addRule(LayoutConfig.CENTER_IN_PARENT);
        text.setLayoutConfig(textConfig);
        myLayout.addComponent(text);
        //创建一个按钮
        Button button =new Button(this);
        button.setWidth(LayoutConfig.MATCH_PARENT);
        button.setHeight(LayoutConfig.MATCH_PARENT);
        button.setText("Next");
        button.setTextSize(19, Text.TextSizeType.FP);
        button.setTextColor(Color.WHITE);
        button.setPadding(AttrHelper.vp2px(70, AttrHelper.getDensity(this)),AttrHelper.vp2px(8, AttrHelper.getDensity(this)),AttrHelper.vp2px(70, AttrHelper.getDensity(this)),AttrHelper.vp2px(8, AttrHelper.getDensity(this)));

        //设置按钮样式
        ShapeElement backgroundB = new ShapeElement();
        backgroundB.setRgbColor(new RgbColor(0, 125, 255));
        backgroundB.setShape(0);
        backgroundB.setCornerRadius(100);
        button.setBackground(backgroundB);
        button.setMarginTop(AttrHelper.vp2px(10, AttrHelper.getDensity(this)));

        //添加按钮组件布局
        DependentLayout.LayoutConfig layoutConfig = new DependentLayout.LayoutConfig();
        layoutConfig.addRule(LayoutConfig.HORIZONTAL_CENTER);
        layoutConfig.addRule(LayoutConfig.BELOW,text.getId());
        layoutConfig.setMarginBottom(1);
        button.setLayoutConfig(layoutConfig);
        myLayout.addComponent(button);
        button.setClickedListener(listener -> present(new MainAbilitySlice(), new Intent()));


        //启用布局
        super.setUIContent(myLayout);
    }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74

编程开发，和xml开发是可以对应起来的，首先我们要实例化一个布局

DependentLayout myLayout = new DependentLayout(this);

再利用DependentLayout包装好的函数设置它的宽高

myLayout.setWidth(LayoutConfig.MATCH_PARENT); myLayout.setHeight(LayoutConfig.MATCH_PARENT);

宽高是可以直接设定的，但是背景则与要ShapeElement对象实例进行设置，我们先实例化一个ShapeElement

ShapeElement background = new ShapeElement();，再对这个实例进行赋值，设置背景颜色

background.setRgbColor(new RgbColor(255, 255, 255));，再把这个ShapeElement通过函数赋给这个布局，作为背景

myLayout.setBackground(background);

这里设置颜色是按照三原色来的，最高是255

接下来创建文本组件Text，先实例化一个对象TextText text = new Text(this);

设置相关属性

text.setText("SecondAbilitySlice");
text.setWidth(LayoutConfig.MATCH_PARENT);
text.setTextSize(32, Text.TextSizeType.FP);
text.setTextColor(Color.BLACK);
1
2
3
4

接下来设置这个组件的布局

由于我们这个组件是要放在一个DependentLayout的布局下，所以我们先申明一个DependentLayout的LayoutConfig布局

比如这个布局

  DependentLayout.LayoutConfig textConfig =
  new DependentLayout.LayoutConfig(LayoutConfig.MATCH_CONTENT, LayoutConfig.MATCH_CONTENT);
1
2

应用这个布局的组件的宽高将会随着组件内容变化而变化

然后我们给这个布局添加规则，把它放在父容器中间

   textConfig.addRule(LayoutConfig.CENTER_IN_PARENT);
1

最后再把这个布局和text组件绑定在一起，把这个组件放入布局

text.setLayoutConfig(textConfig);
myLayout.addComponent(text);
1
2

同理做出button组件，其中只有几个要注意的地方，就是setPadding时使用了鸿蒙的工具类，将vp转化为px因为函数只能调用px

 button.setPadding(AttrHelper.vp2px(70, AttrHelper.getDensity(this)),AttrHelper.vp2px(8, AttrHelper.getDensity(this)),AttrHelper.vp2px(70, AttrHelper.getDensity(this)),AttrHelper.vp2px(8, AttrHelper.getDensity(this)));
1

最后，我说明一下addRule语句，这个很重要，同时也讲一下学习方法（对学习Java、HarmonyOS等语言都适用）

我们这里的目的是给button组件加上一个布局，布局的要求是居中显示在text组件下方，总共两个约束，所以要添加两个rule，一个是相对父容器的，一个是相对某组件的

其中系统可以自动识别父容器，但在addRule时无法传参对象，只能传参int，因此我们要给text组件一个ID

{
	···
	text.setId(1) ;
	···
	···
	layoutConfig.addRule(LayoutConfig.HORIZONTAL_CENTER);
	layoutConfig.addRule(LayoutConfig.BELOW,text.getId());
	···
	···
	···
}
1
2
3
4
5
6
7
8
9
10
11

这样我们就把button组件设置在text组件下方了

这个按钮是我在参阅官方文档之后，觉得它给出的案例不完善，自己改进的，可以说找遍全网也找不出来第二份（截止至这篇博客发布）

网上更多的是讲解xml方式的，确实xml最为常用且好用，但不代表我们不需要掌握编程的方法，但很不巧的是，大家似乎都停留在了官方文档给出的案例那个层面，因此当我们想彻底搞懂某个别人不在意、网上找不到的东西时，该怎么学呢？

这里讲一下我给出的建议

第一步，分析我们想搞懂的到底是什么？

对于这个案例来说，我们要搞懂的是一个组件布局。

第二步，寻找参考

第一个参考：开发文档中给出的添加布局设置，使用的是addRule

第二个参考：xml布局当中，使用的是唯一标识ID，用以识别发生关系的组件

第三步，看源码思考

我们点进addRule的源码看一下

 public void addRule(int verb, int subject) {
            throw new RuntimeException("Stub!");
        }

        public void addRule(int verb) {
            throw new RuntimeException("Stub!");
        }
1
2
3
4
5
6
7

这里可以看到这个方法有两个实现，一个是传递参数verb，一个是传递verb和一个subject，英文翻译成中文就是，动作和对象

再点击setId方法

 public void setId(int id) {
        throw new RuntimeException("Stub!");
    }
1
2
3

可以发现，组件的ID是int（不同于xml），既然有所不同，那么我们创建的组件是否会加入ResouceTable呢？我们去看一下

发现没有，这大概就是编程的形式创建页面的不一样之处

第四步，尝试

阅读完源码，就可以开始自己的尝试了，根据我们刚才查看源码的操作，心里应该有一个思路了

1、给text设置一个ID

2、添加一条规则，采用双参数传递的方法，一个参数是至于底部，一个参数是置于底部对象的ID

3、运行，调试

第五步，当原有思路是错误的

去官方文档再寻找参考，返回第二步

如果搞不出来就去睡觉，睡一觉脑子清醒了再来钻

以上

再设置跳转回到刚才的页面，这样我们两个页面就实现了相互跳转了

下节内容

下一节将详细讲述页面间的跳转（有参无参、Page内Page间等）
