PCB设计，Altium Designer软件绘制一个stm32最小系统的电路原理图、PCB图，以及添加个性logo，生成生成BOM表和网络表以及输出为Gerber光绘文件。（二）_altium designer电路板图pcb可以生成bom吗

一.建立PCB工程及初始化配置

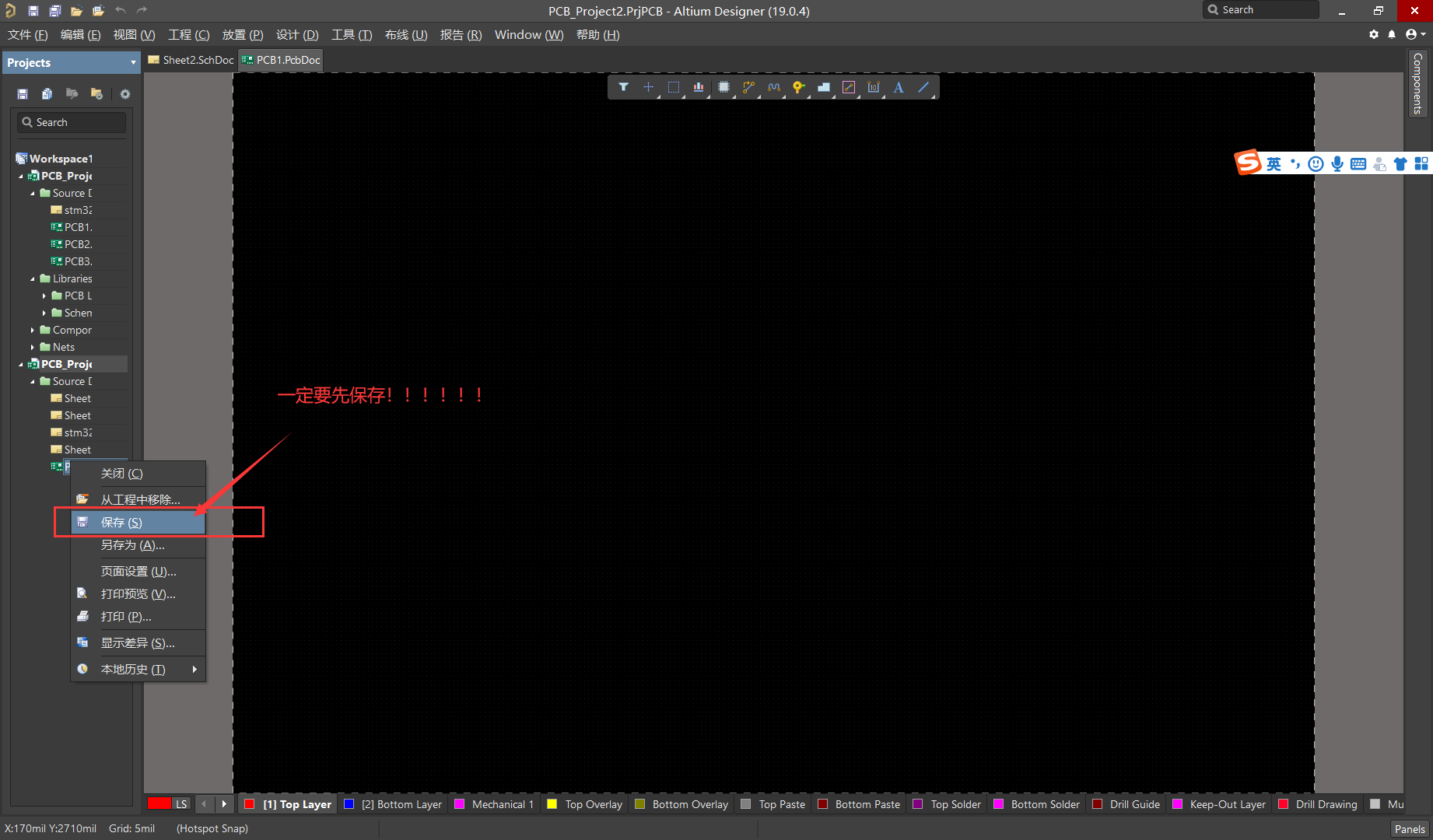

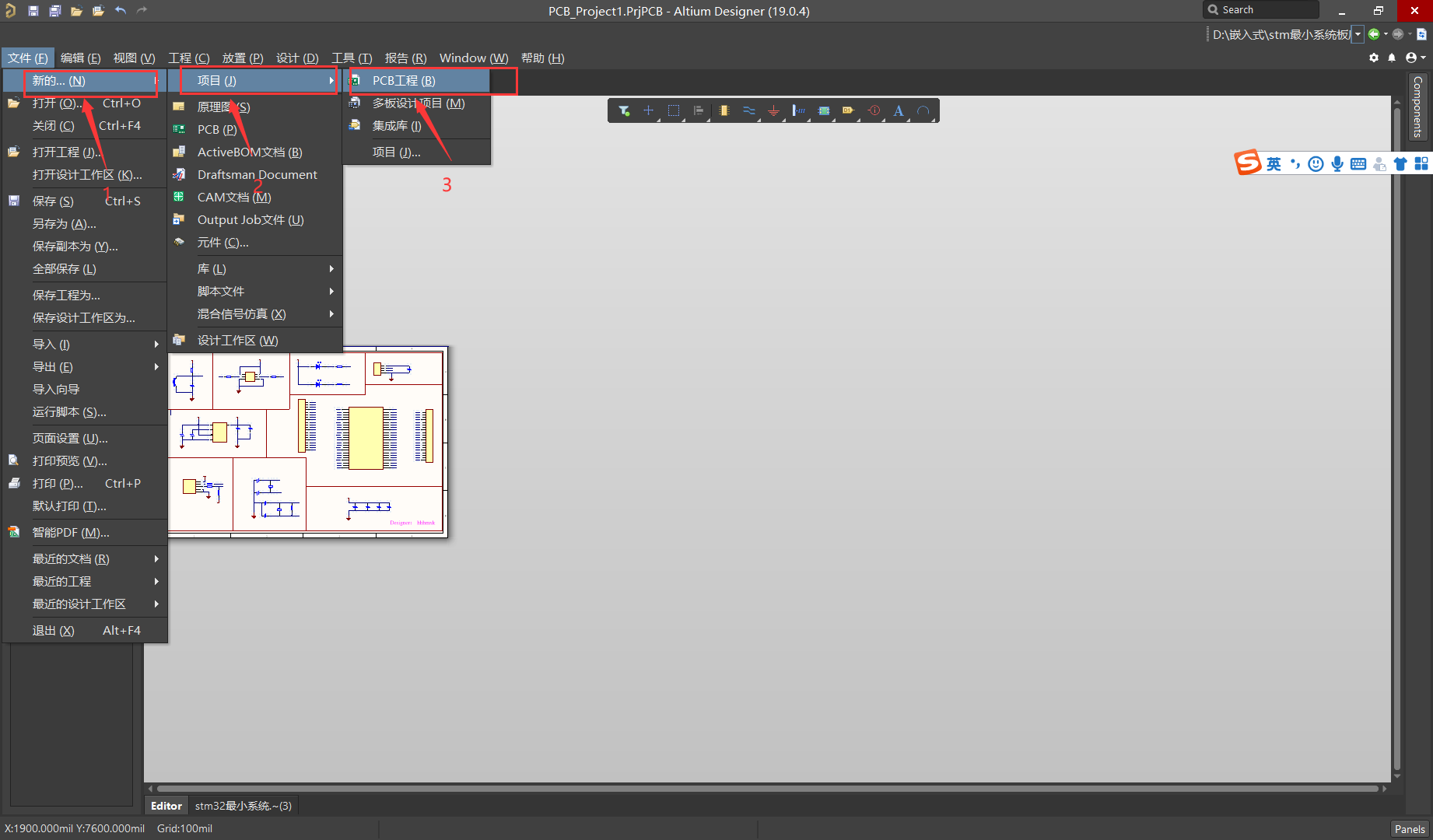

1）创建一个工程

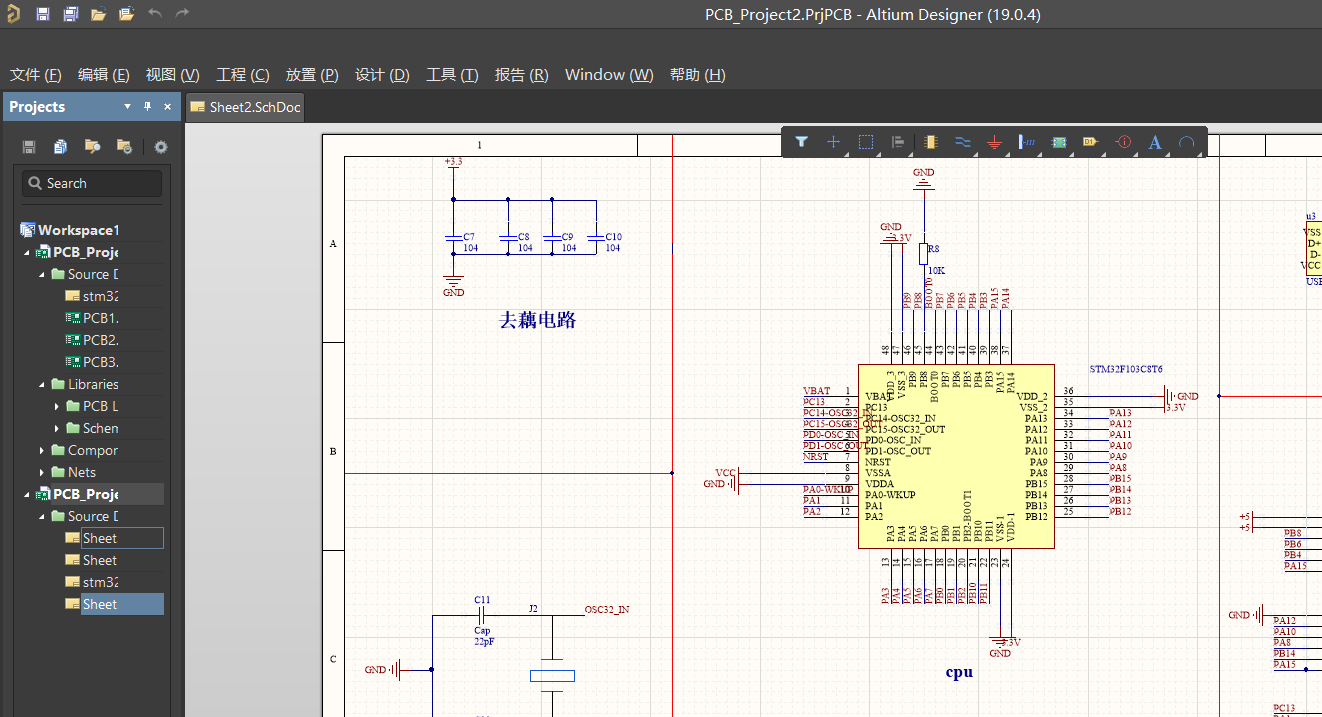

2）把之前的原理图导入到PCB工程中

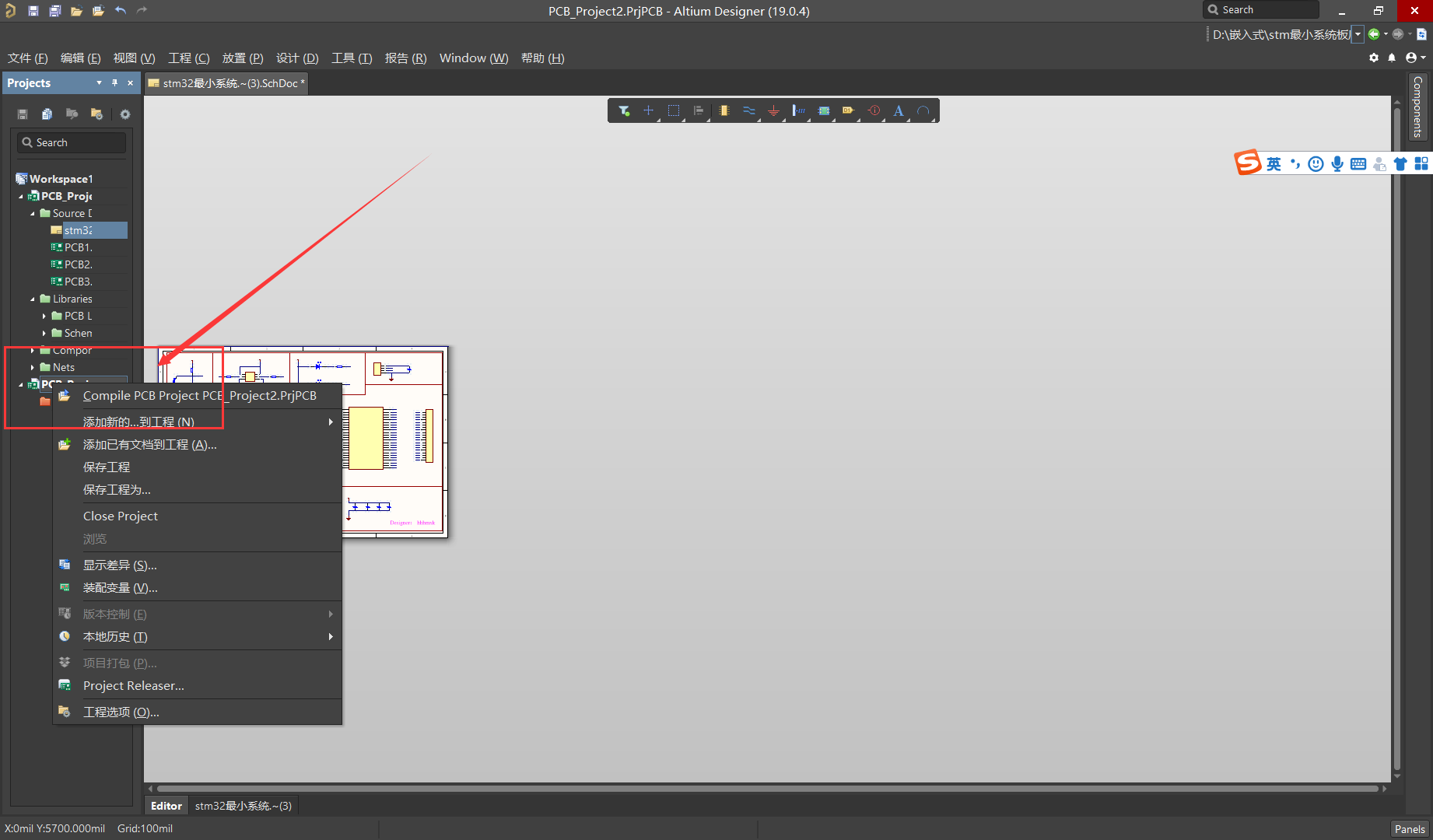

右击

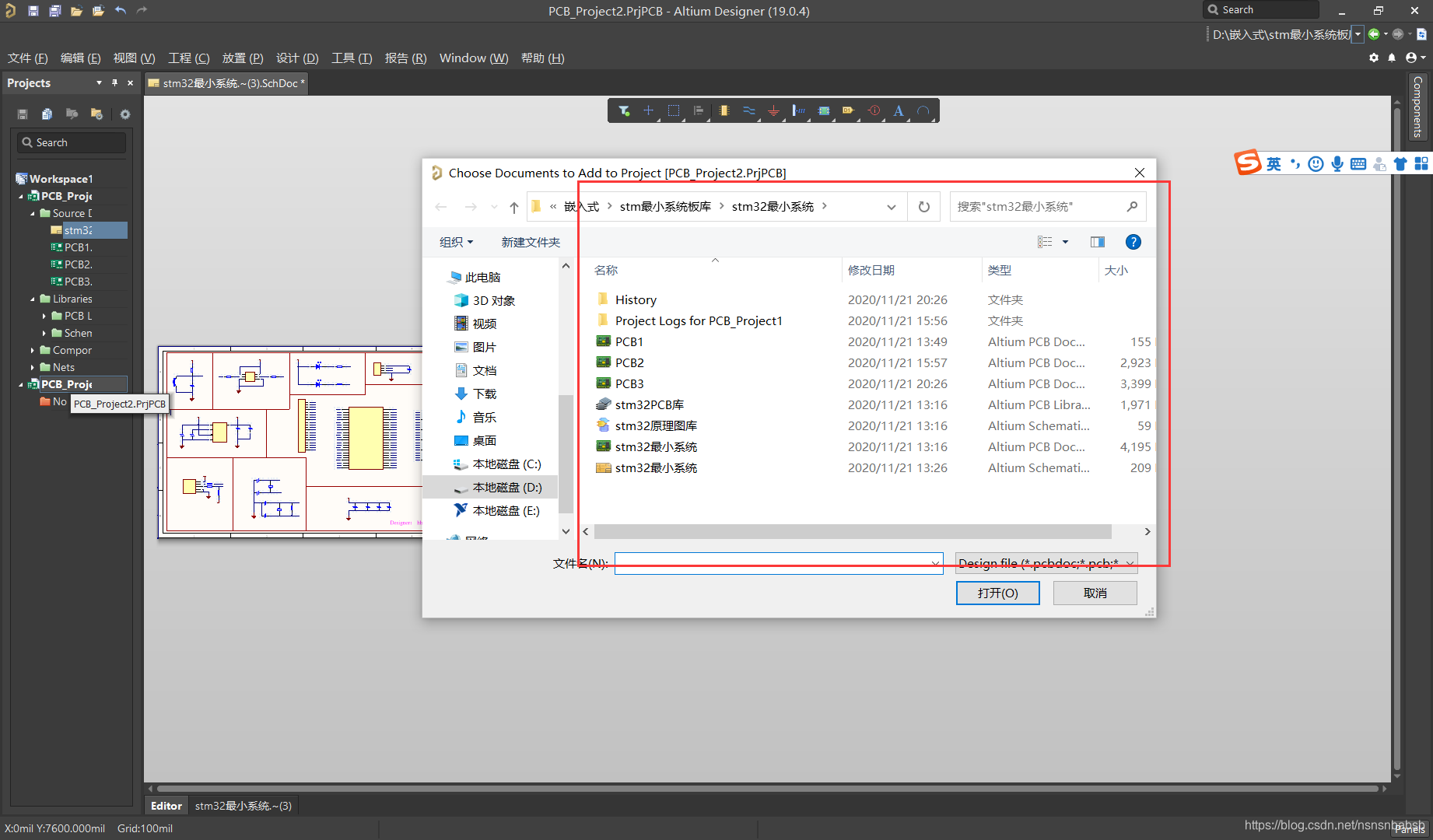

选择之前的原理图

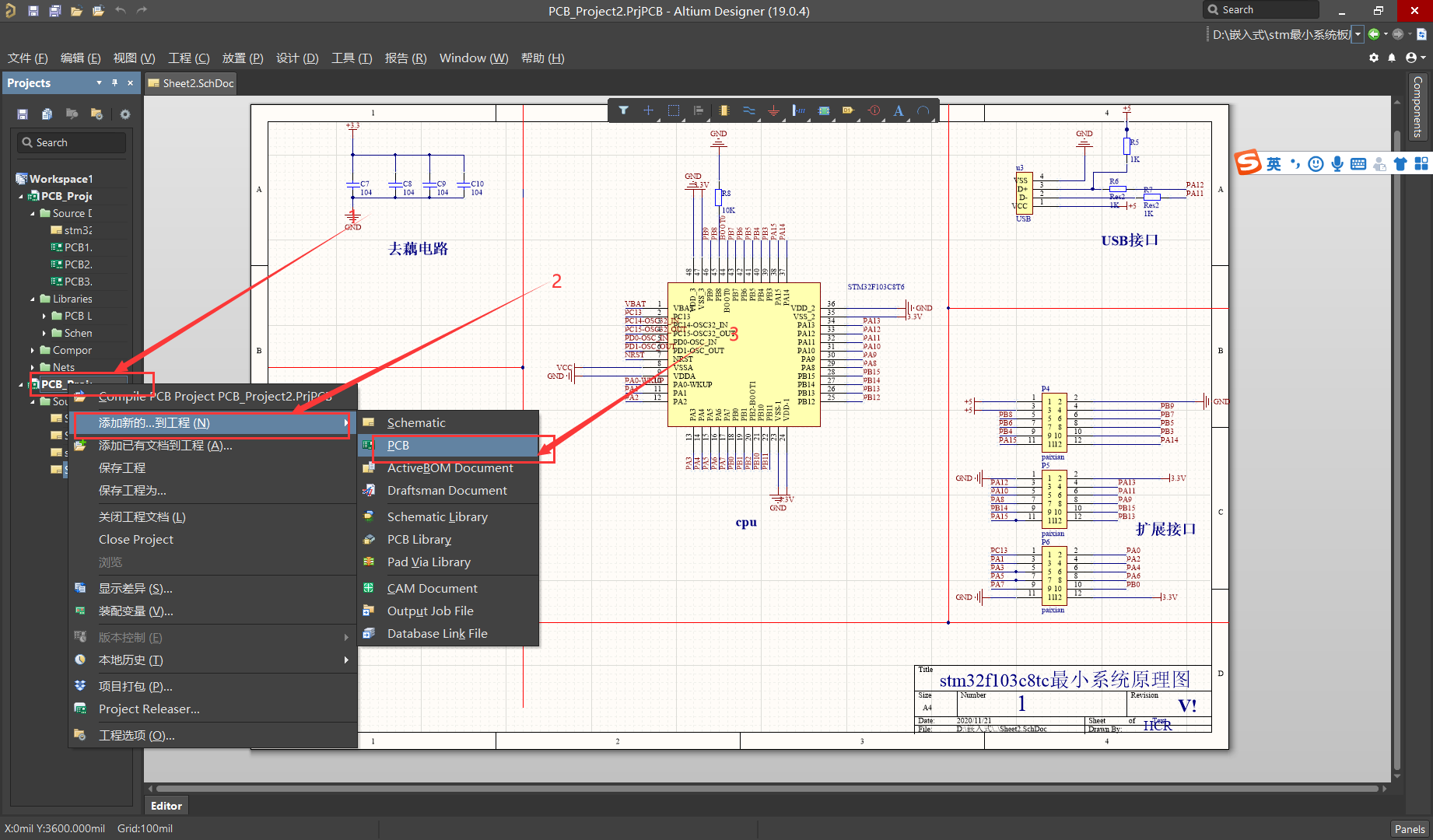

3）在PCB工程中，添加PCB任务

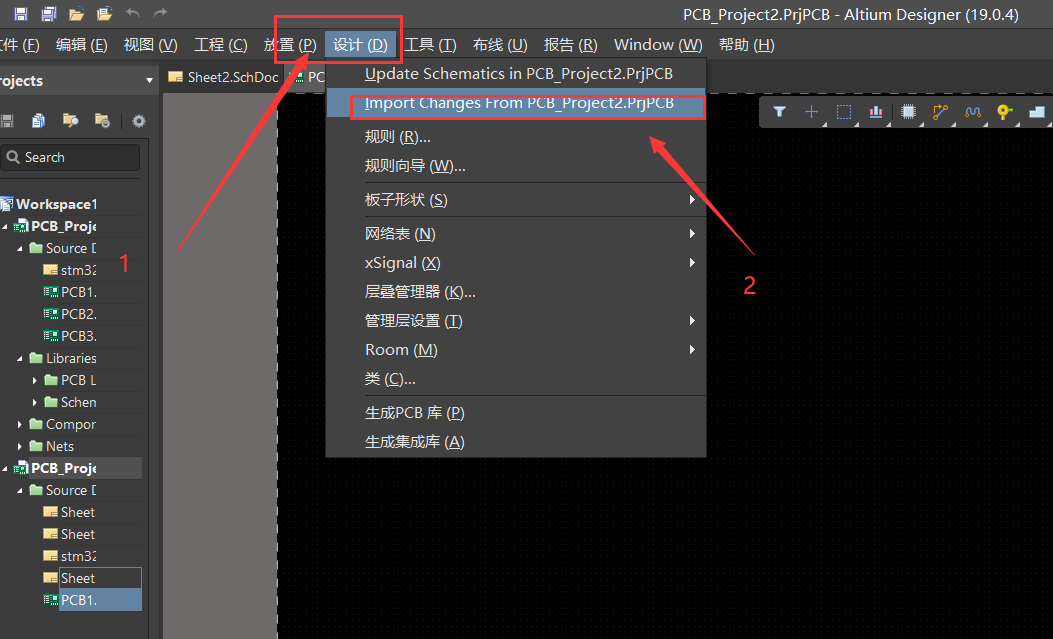

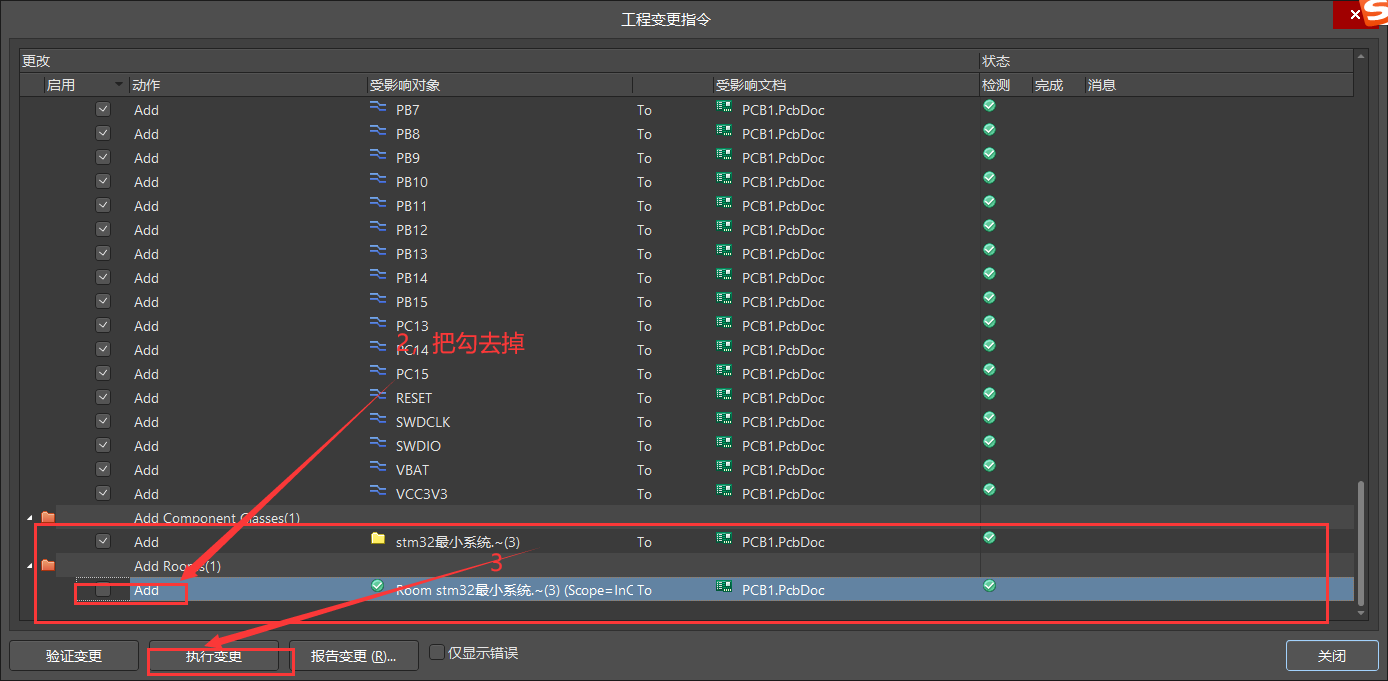

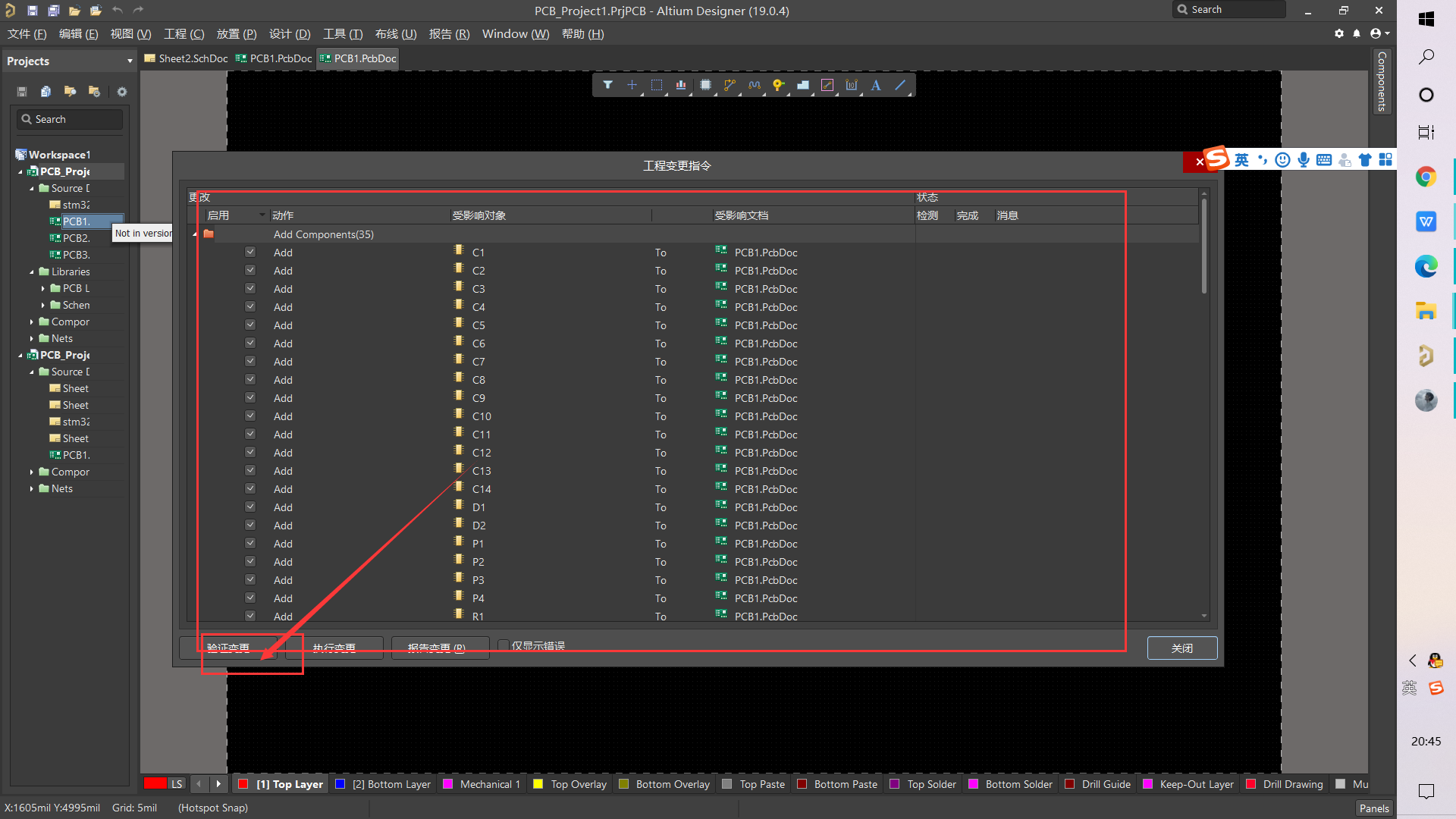

4）导入原理图里的元件到PCB

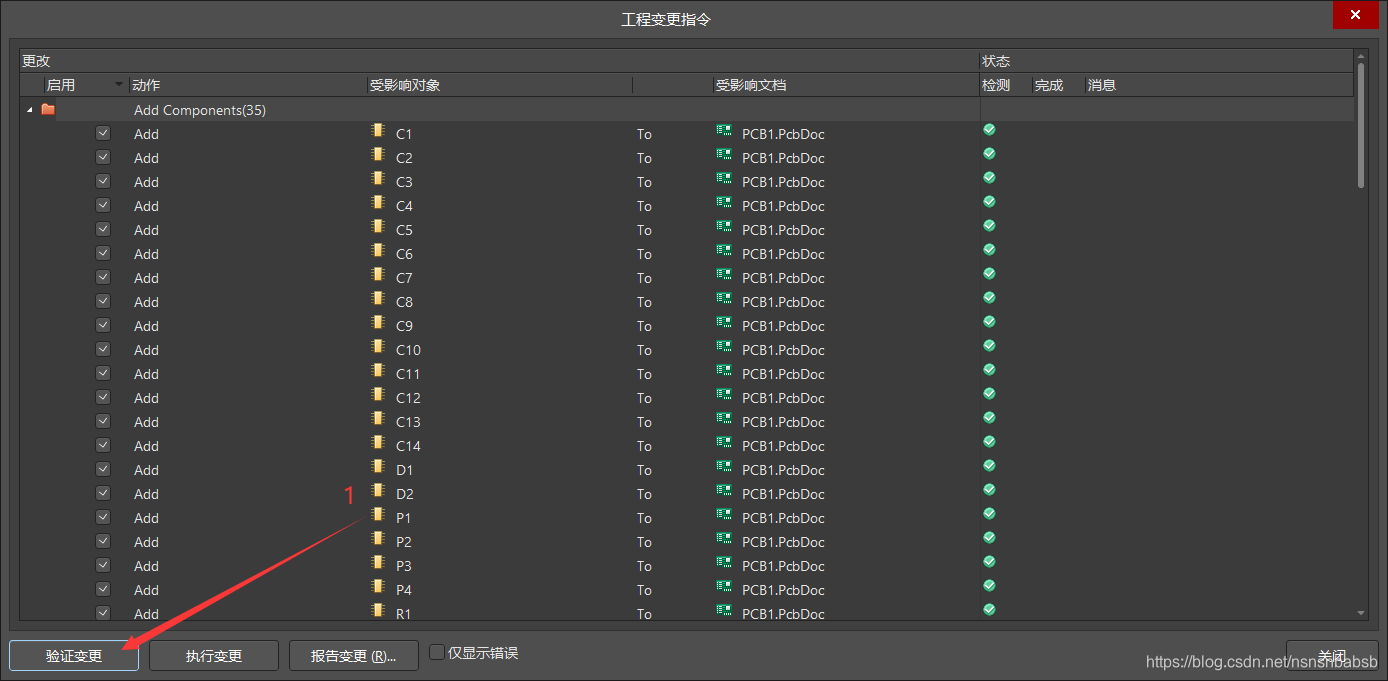

5）观察编译有无错误

如果没有错误就可以进行下一步

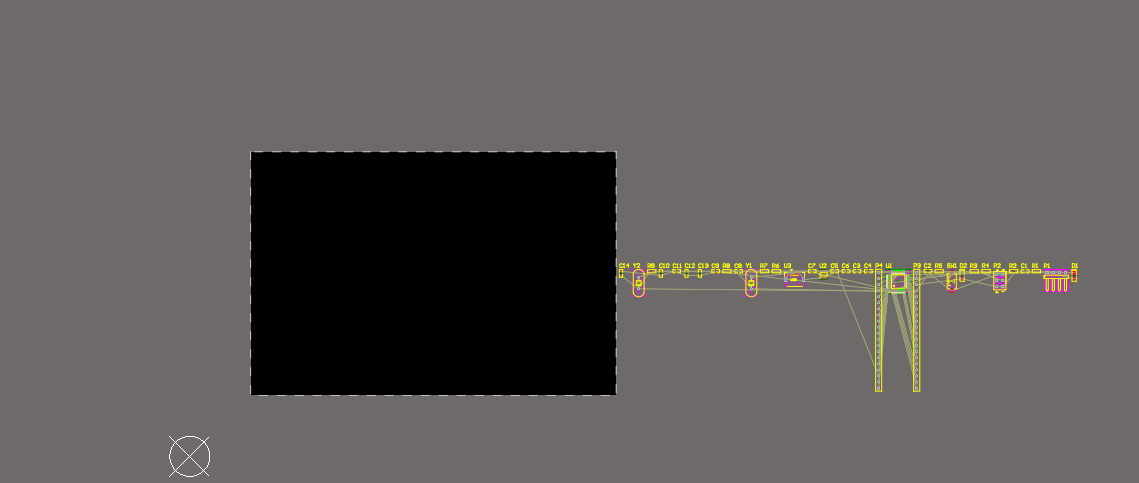

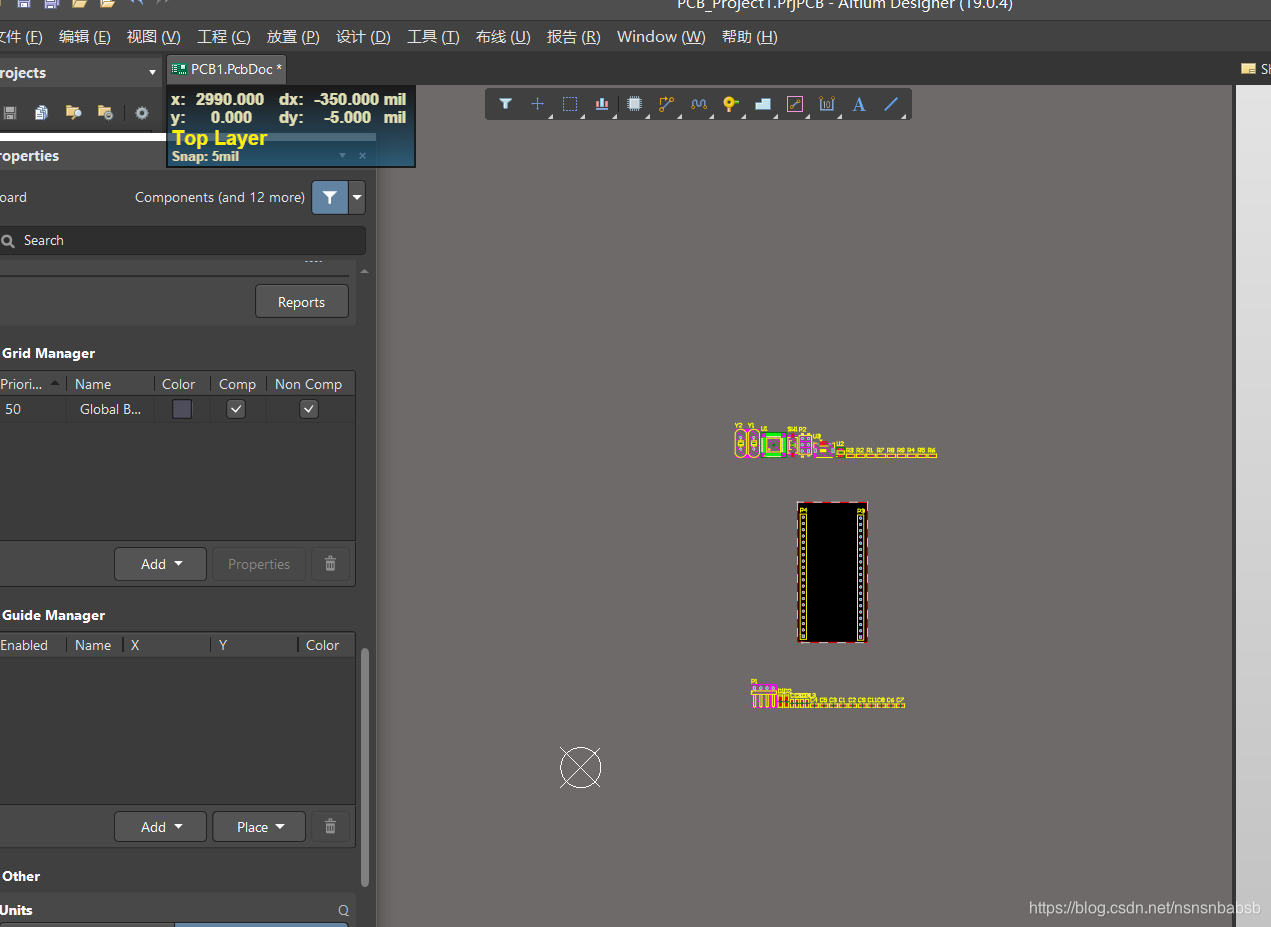

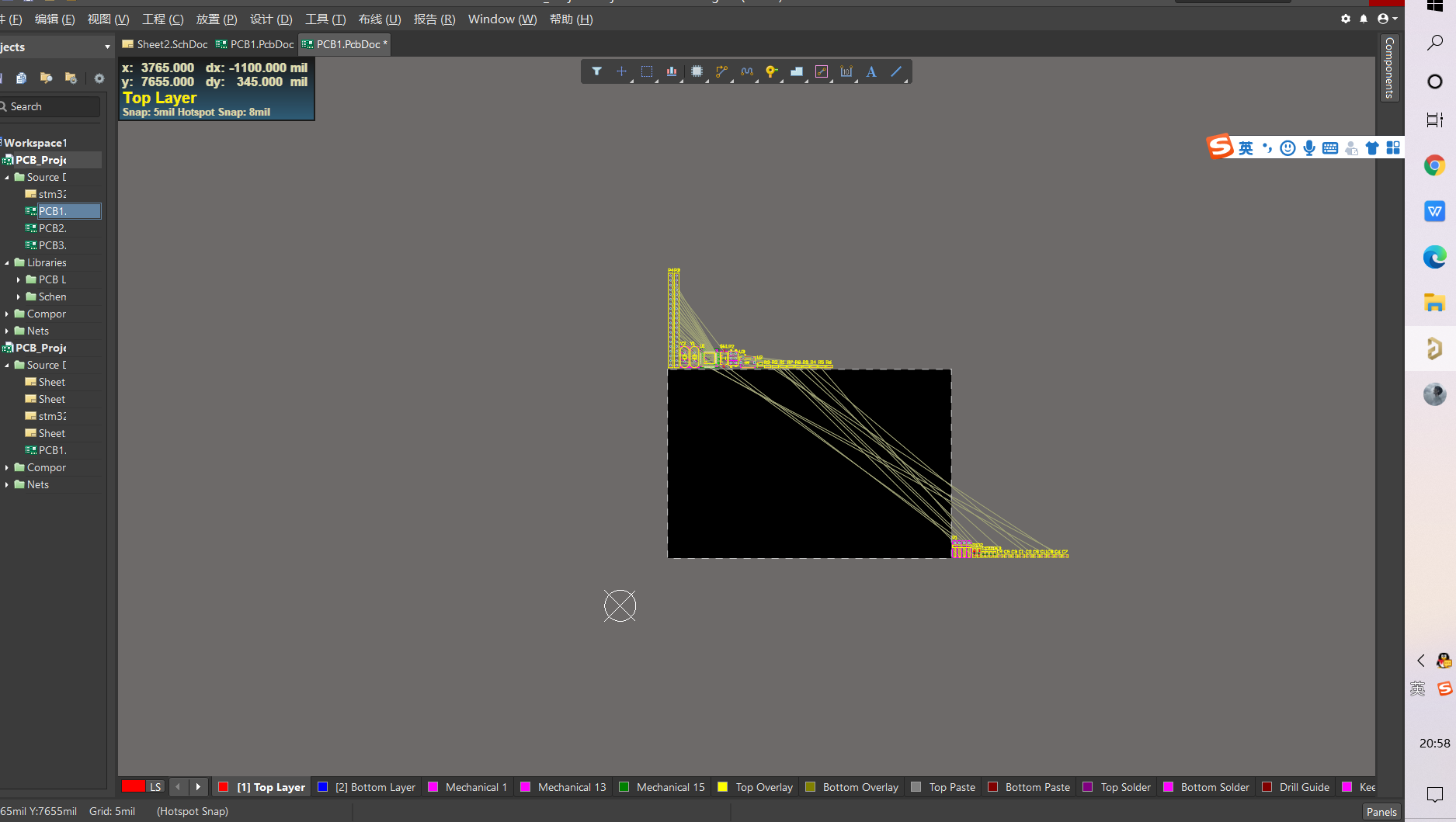

6）得到相应元件PCB

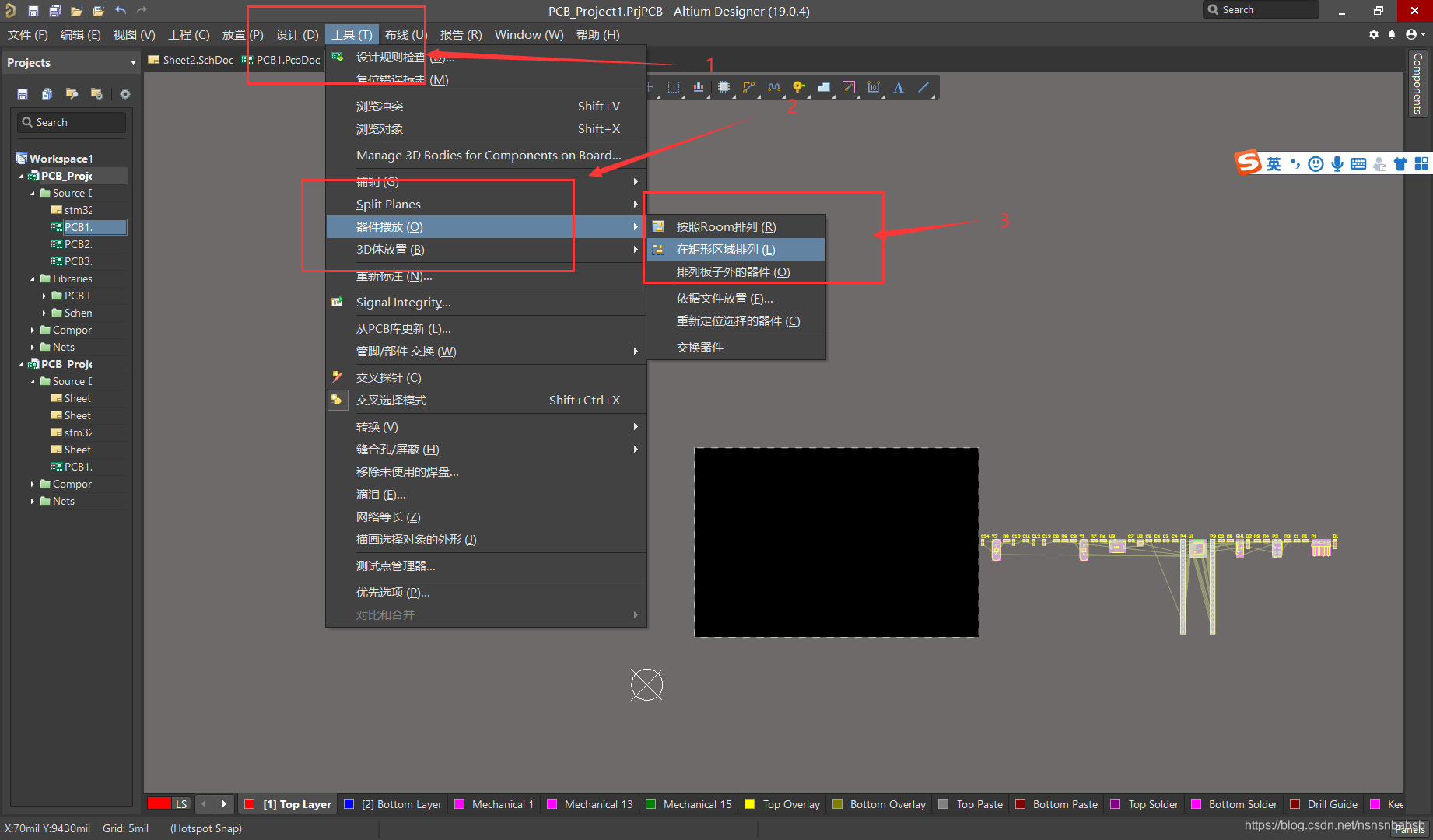

7）我们调整元件的位置，方便画

效果如图

二.画PCB图

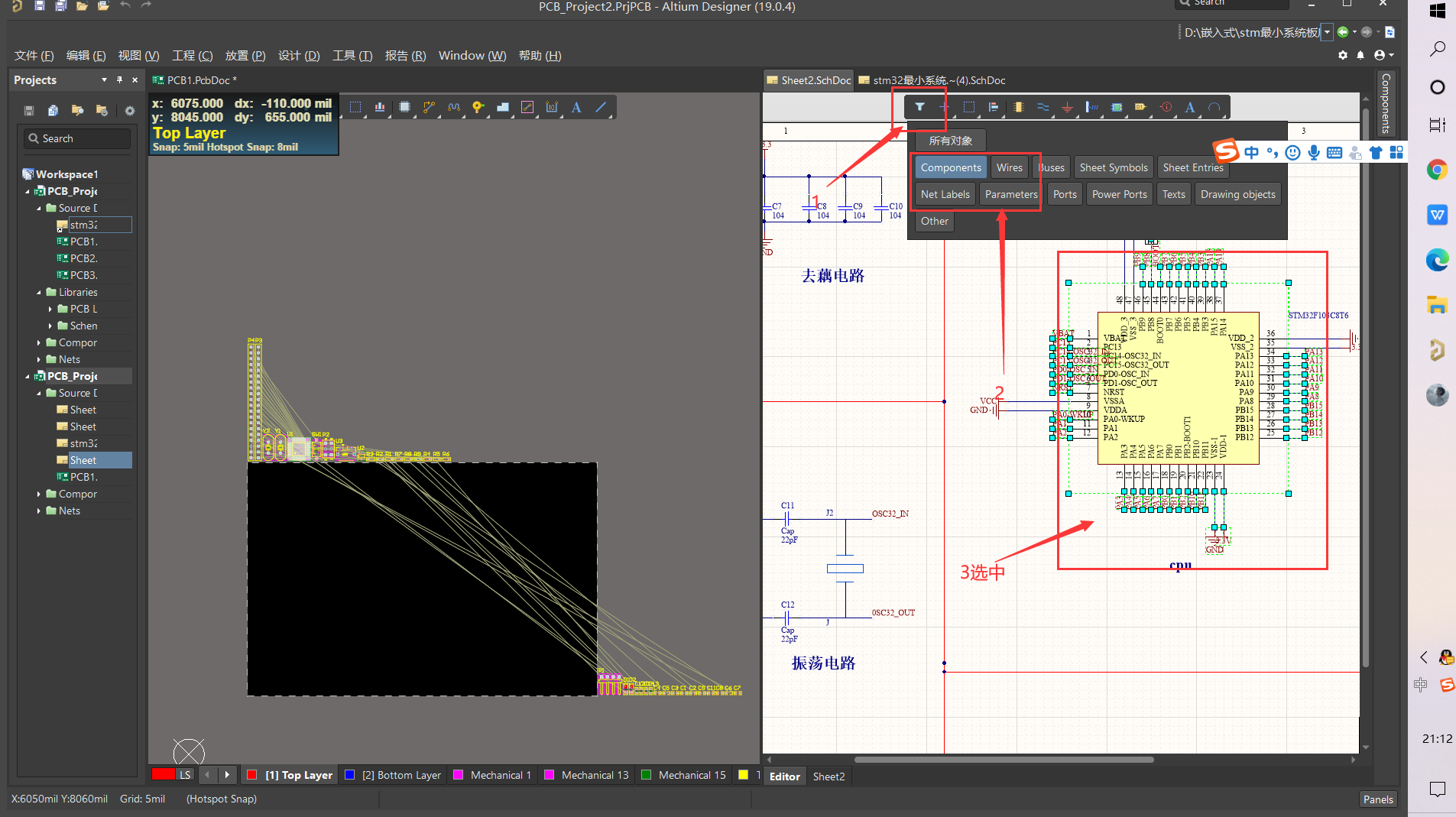

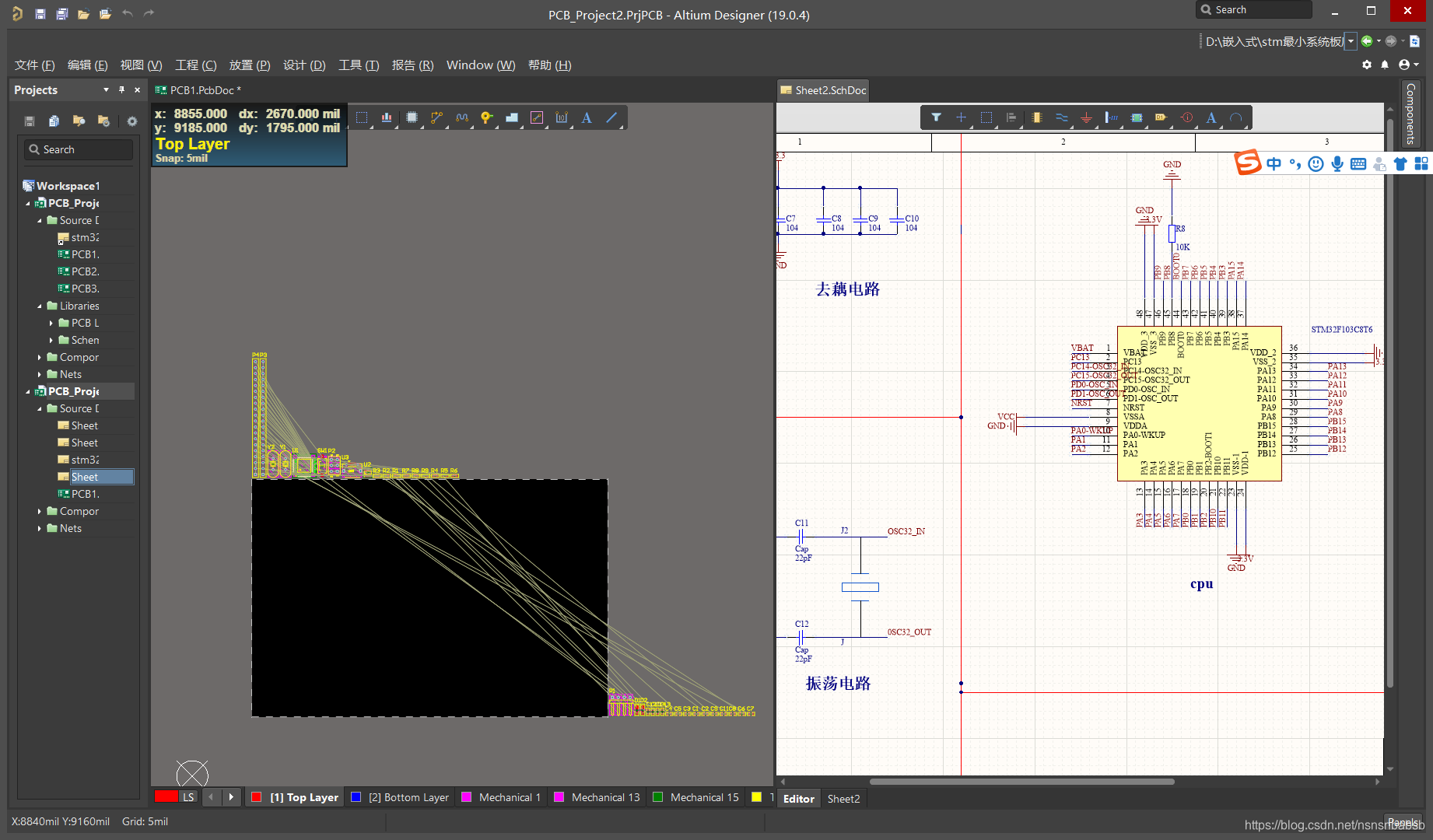

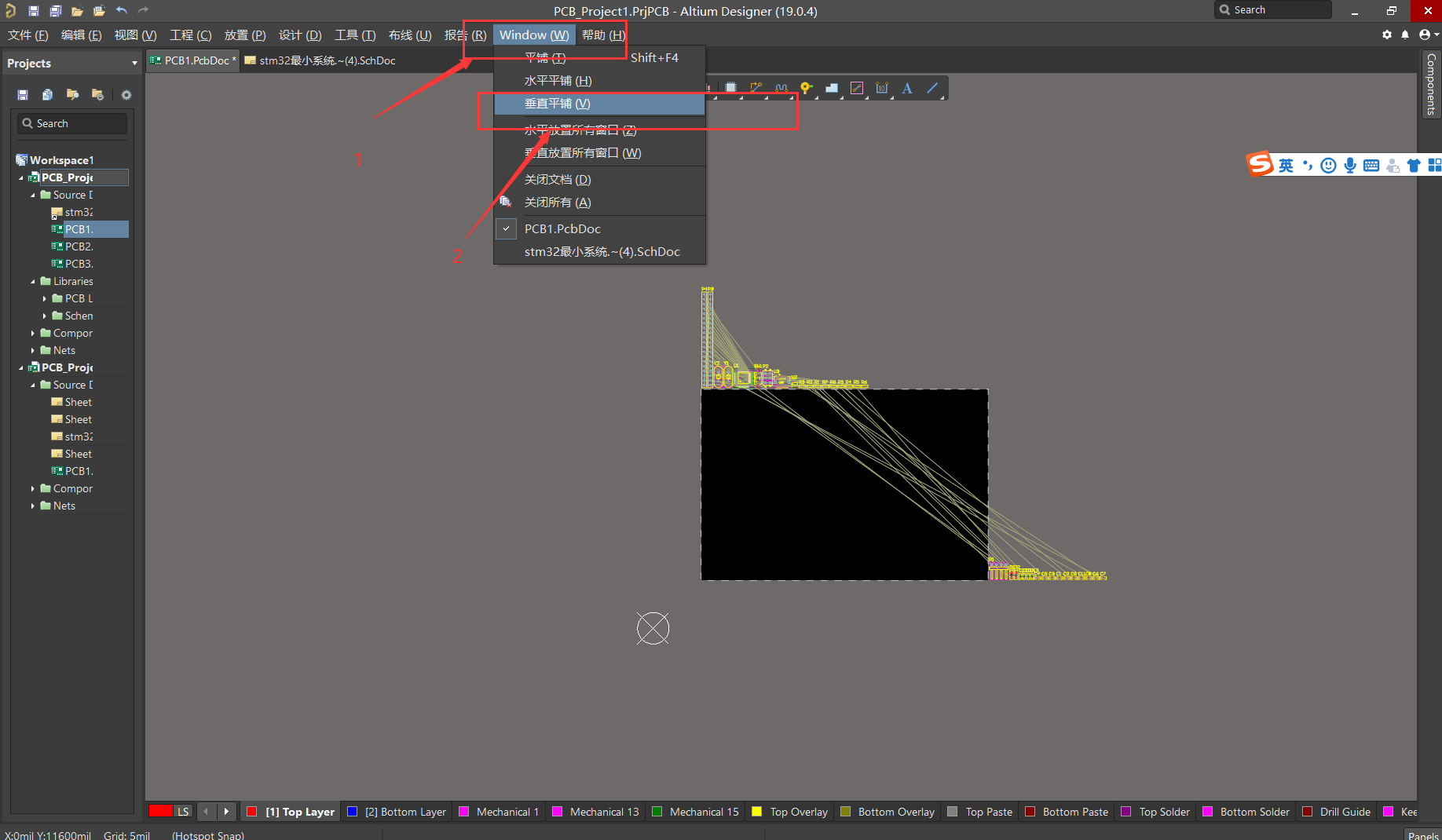

1）我们可以调整窗口，让原理图与PCB图对应

效果如图

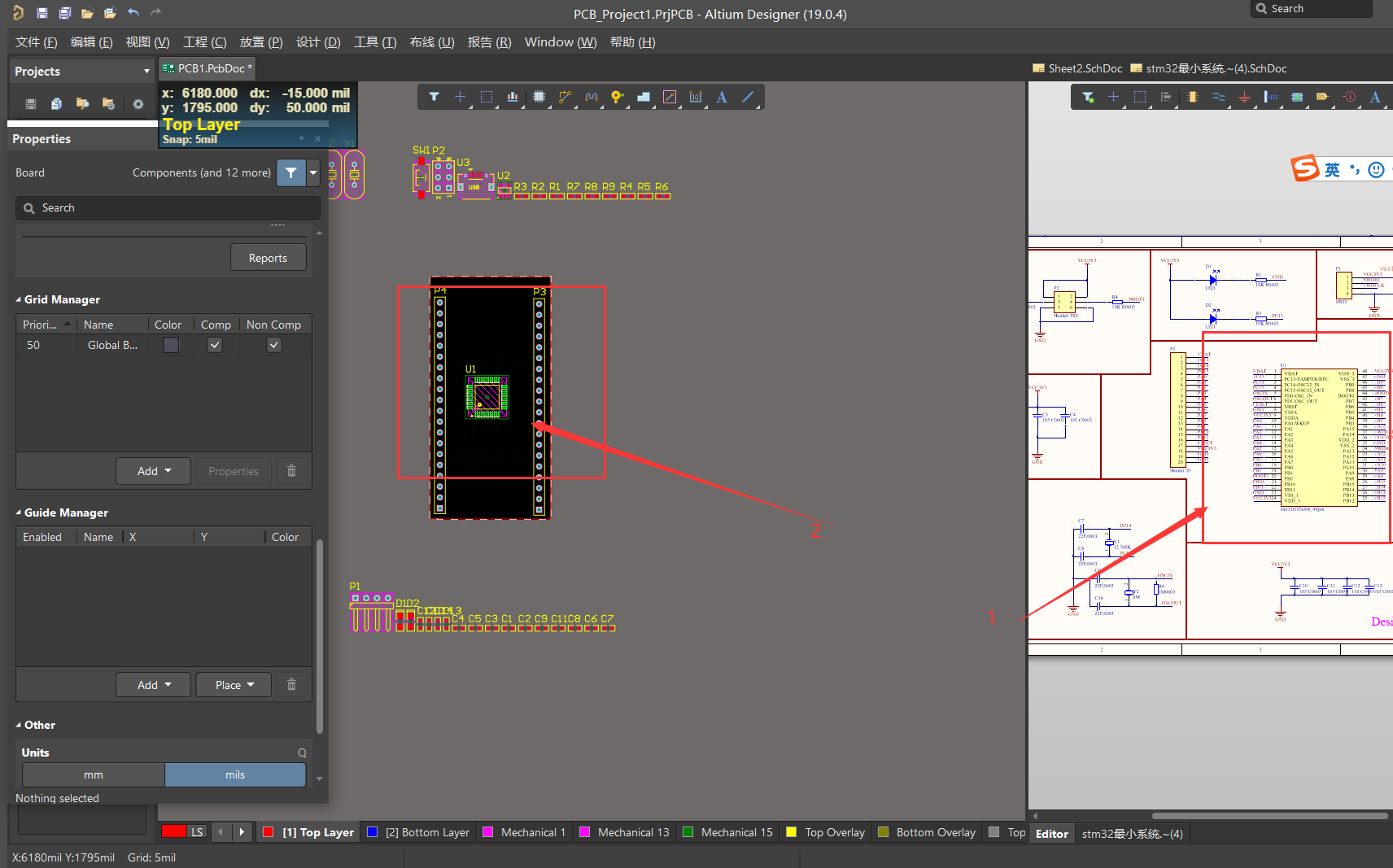

我们可以选中原理图模块元件，然后PCB会自动显示（注意，我们选中器件的时候要过滤其他的，防止移动引脚）

2）我们开始规划PCB板

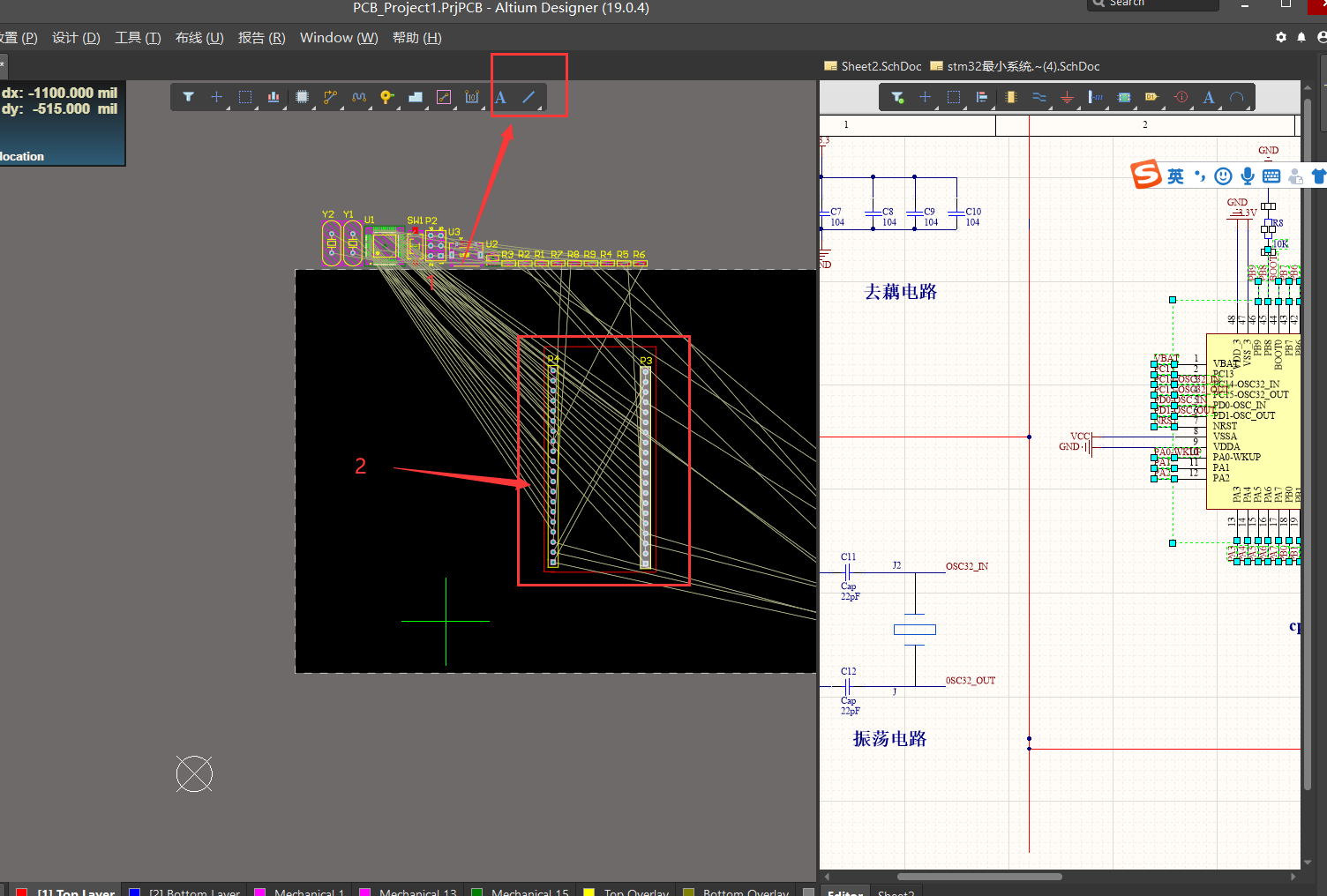

我们先利用排针，然后大概画出我们的框图

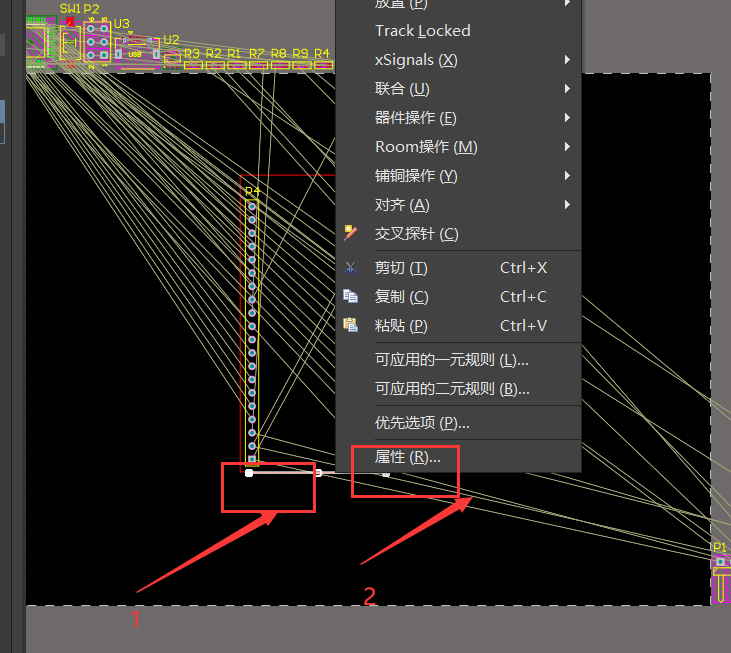

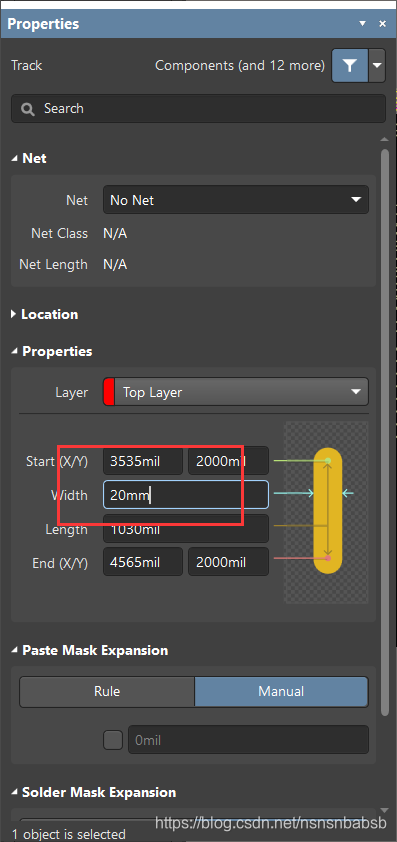

设置宽度，打开属性width大概设为20mm

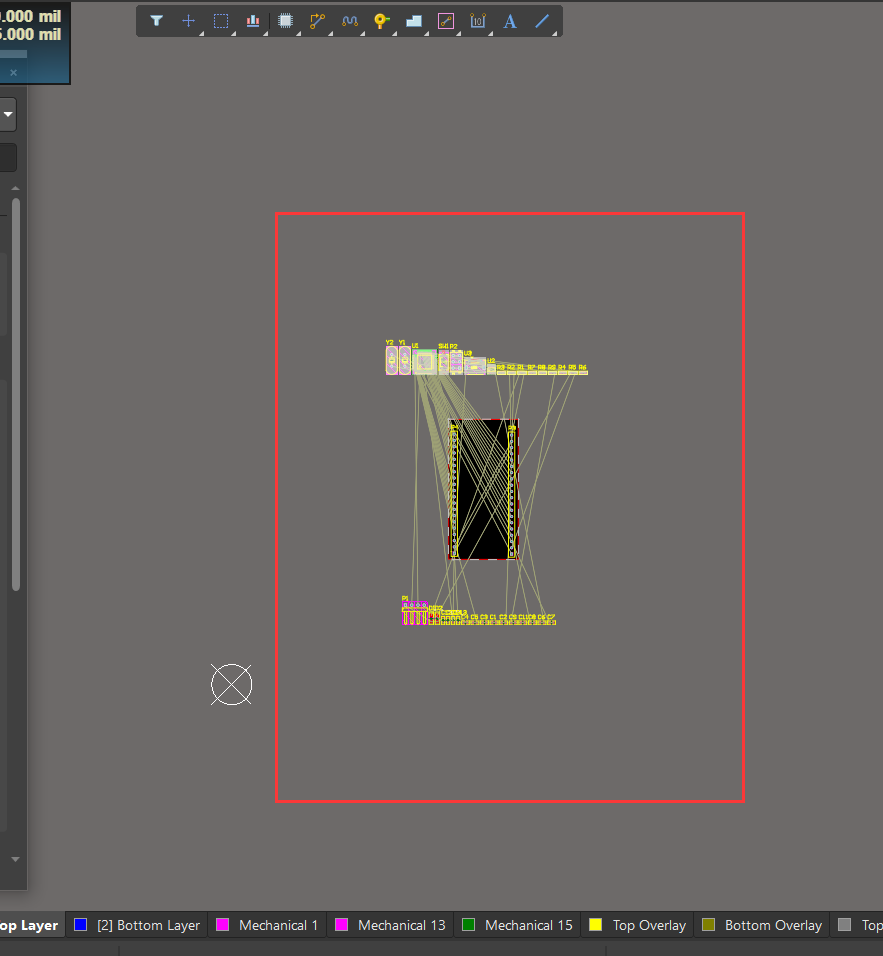

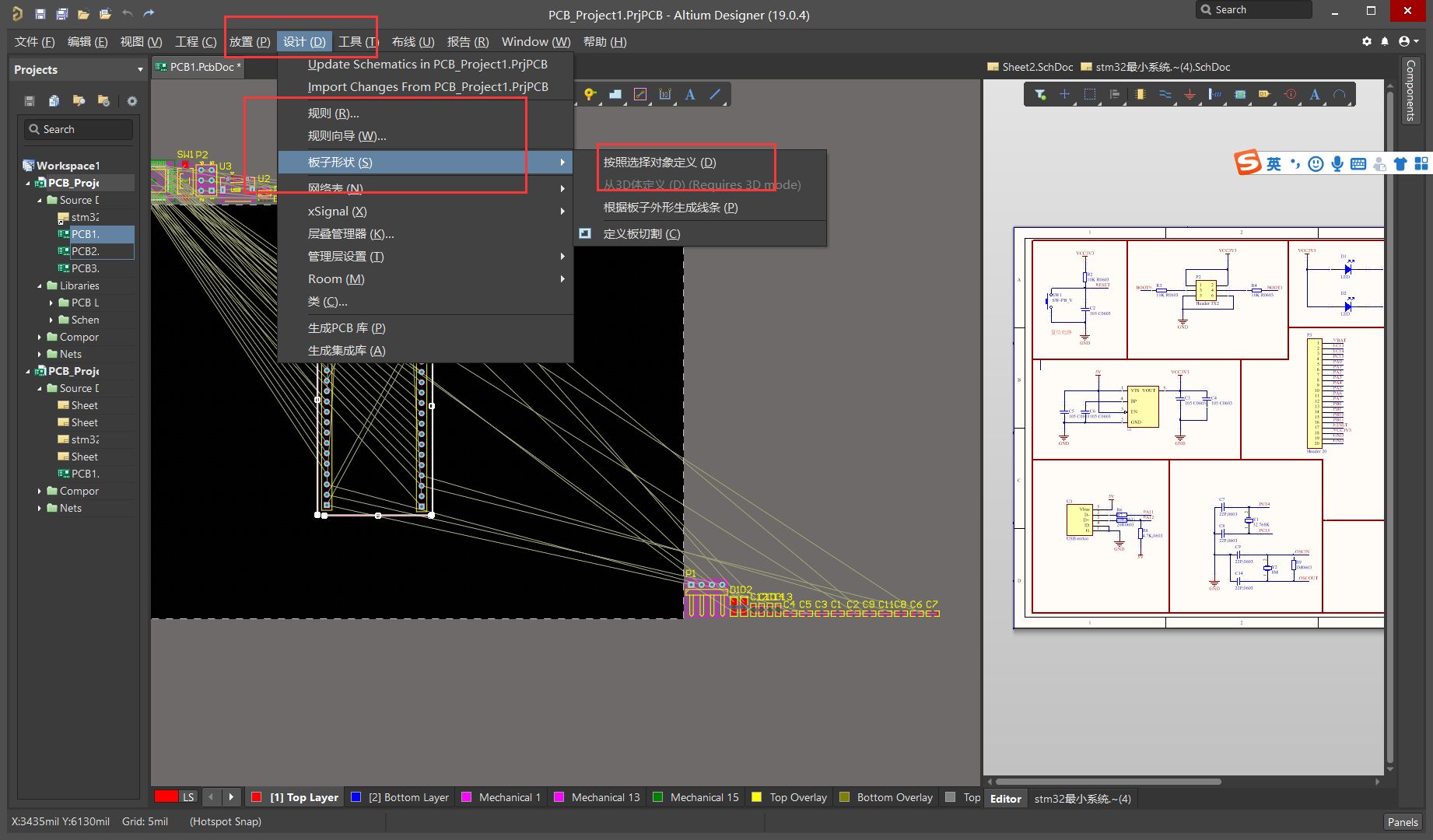

3）设置板子，大小

用SHIFT键选中四周划线部分

用n快捷键隐藏线

效果

4）放置器件

我们要按照模块放置，首先我们先放芯片模块，我们选中，然后拖到板子里，适当位置放好

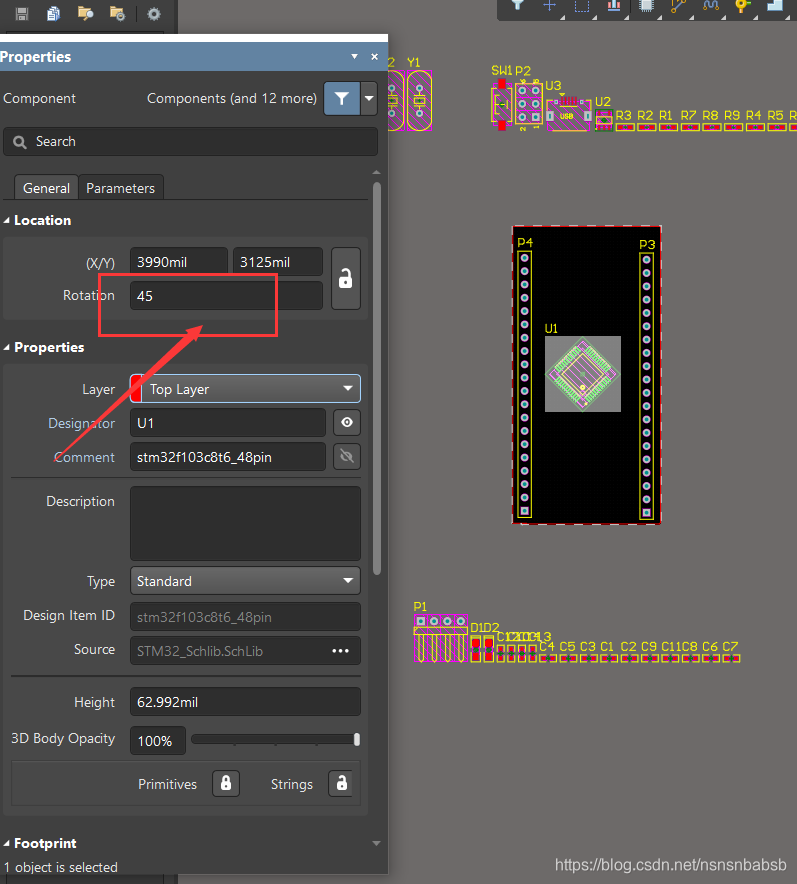

我们可以设置放置角度

然后依次放好

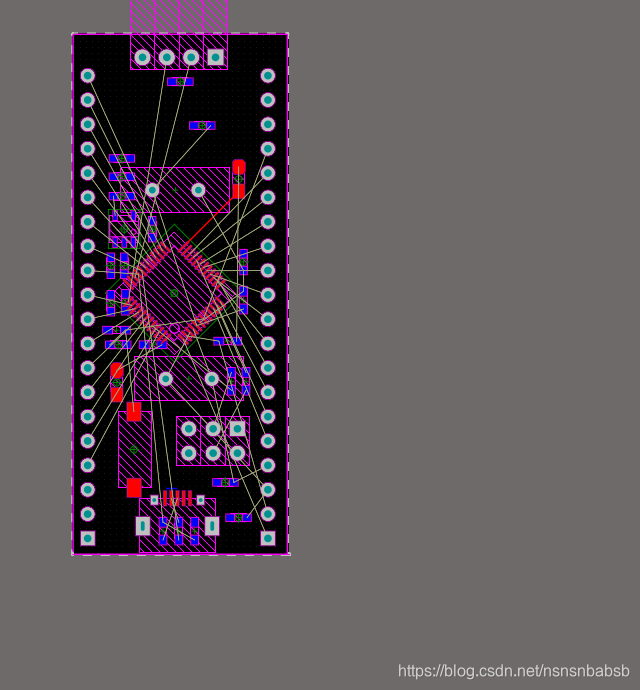

5）完成放置

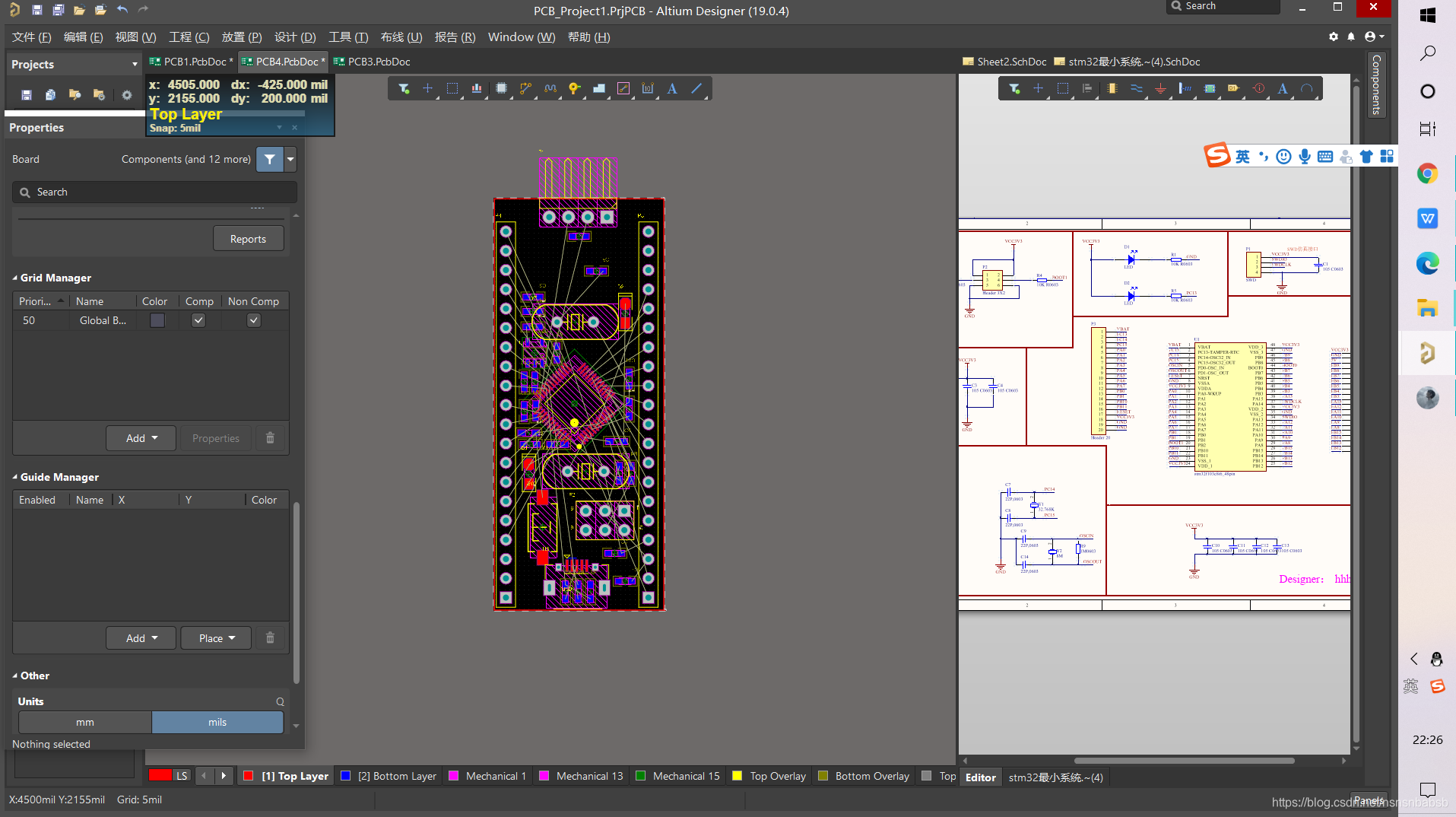

这是效果图（这里我连了部分线）

我们可以通过按“3”然后shift加鼠标右键查看3Dtu

我们可以通过按“3”然后shift加鼠标右键查看3Dtu

三.手动布线

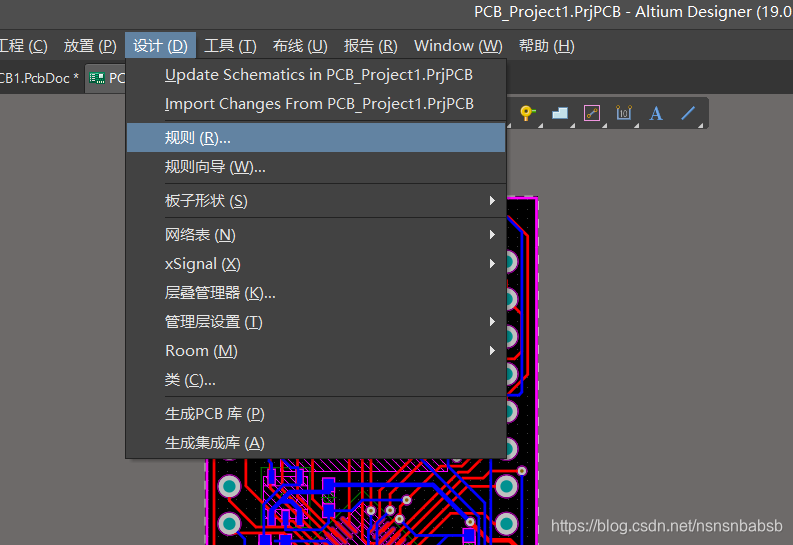

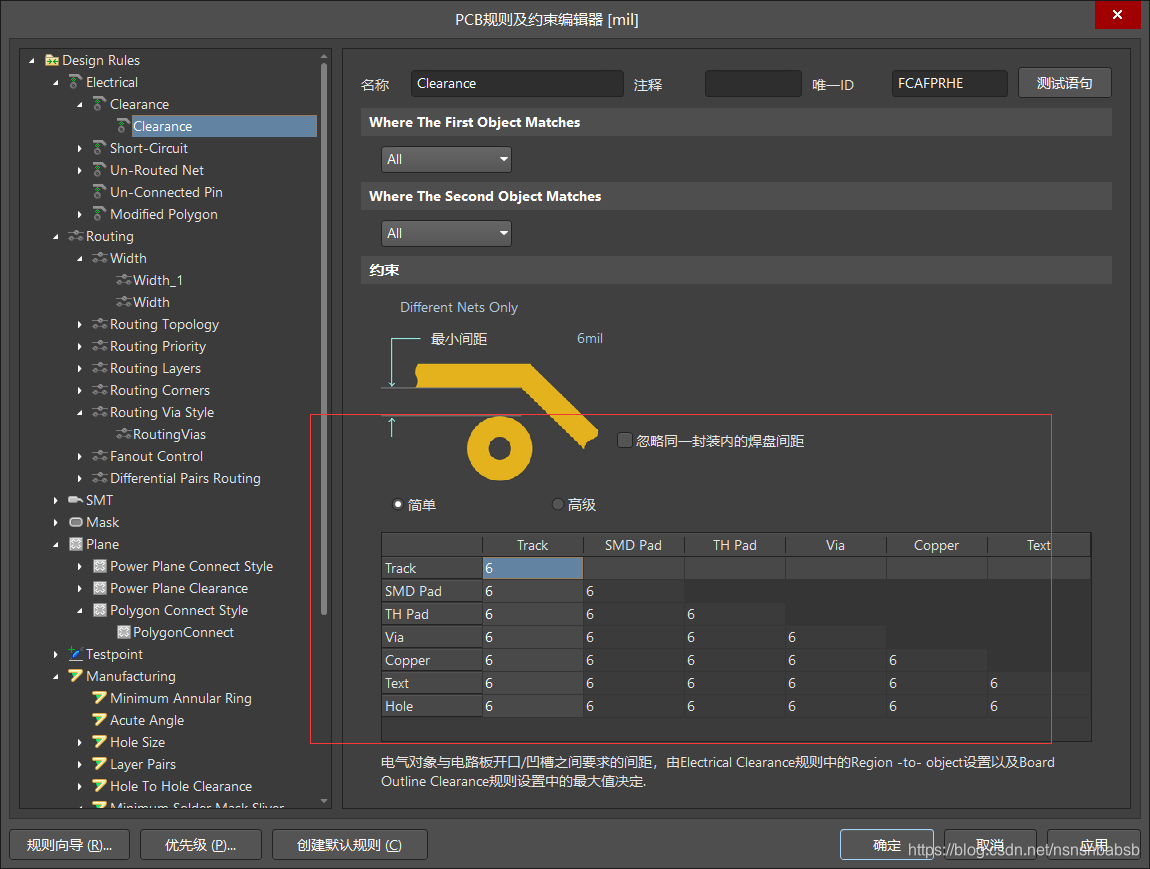

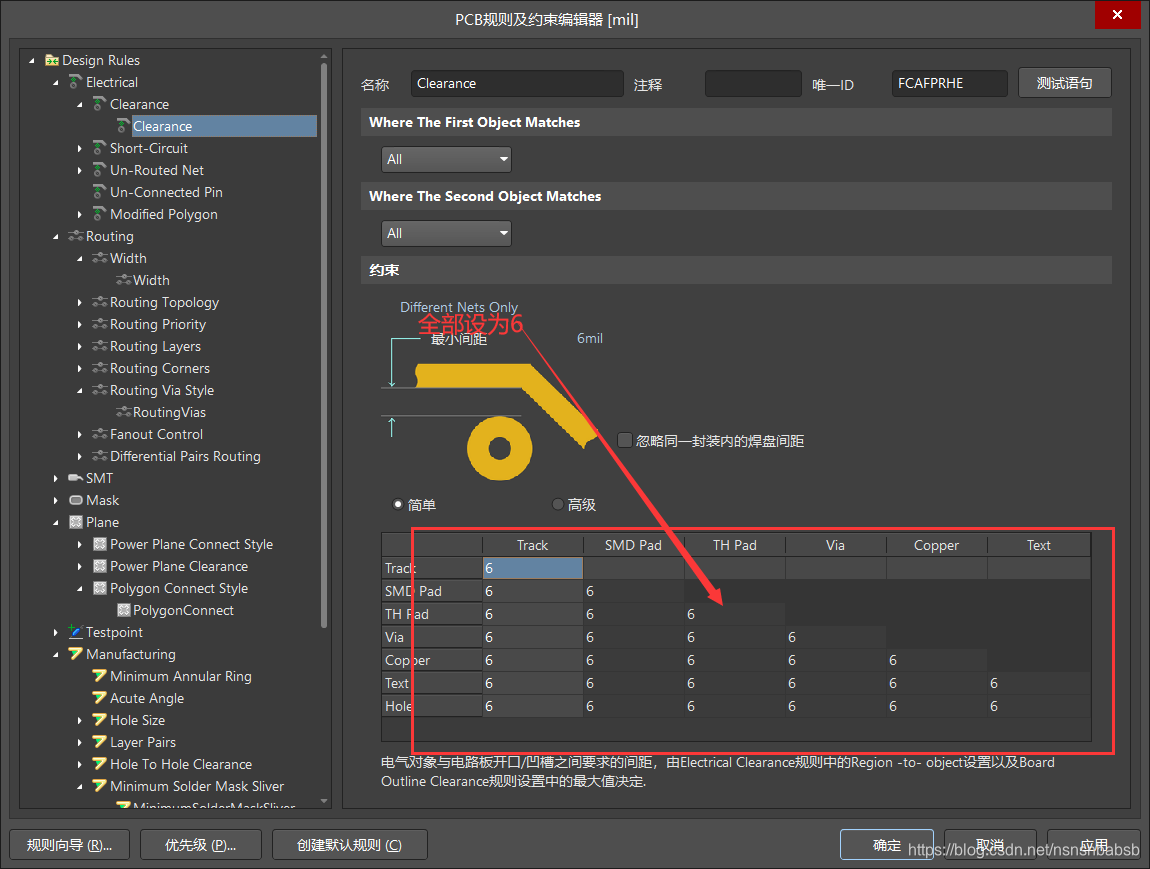

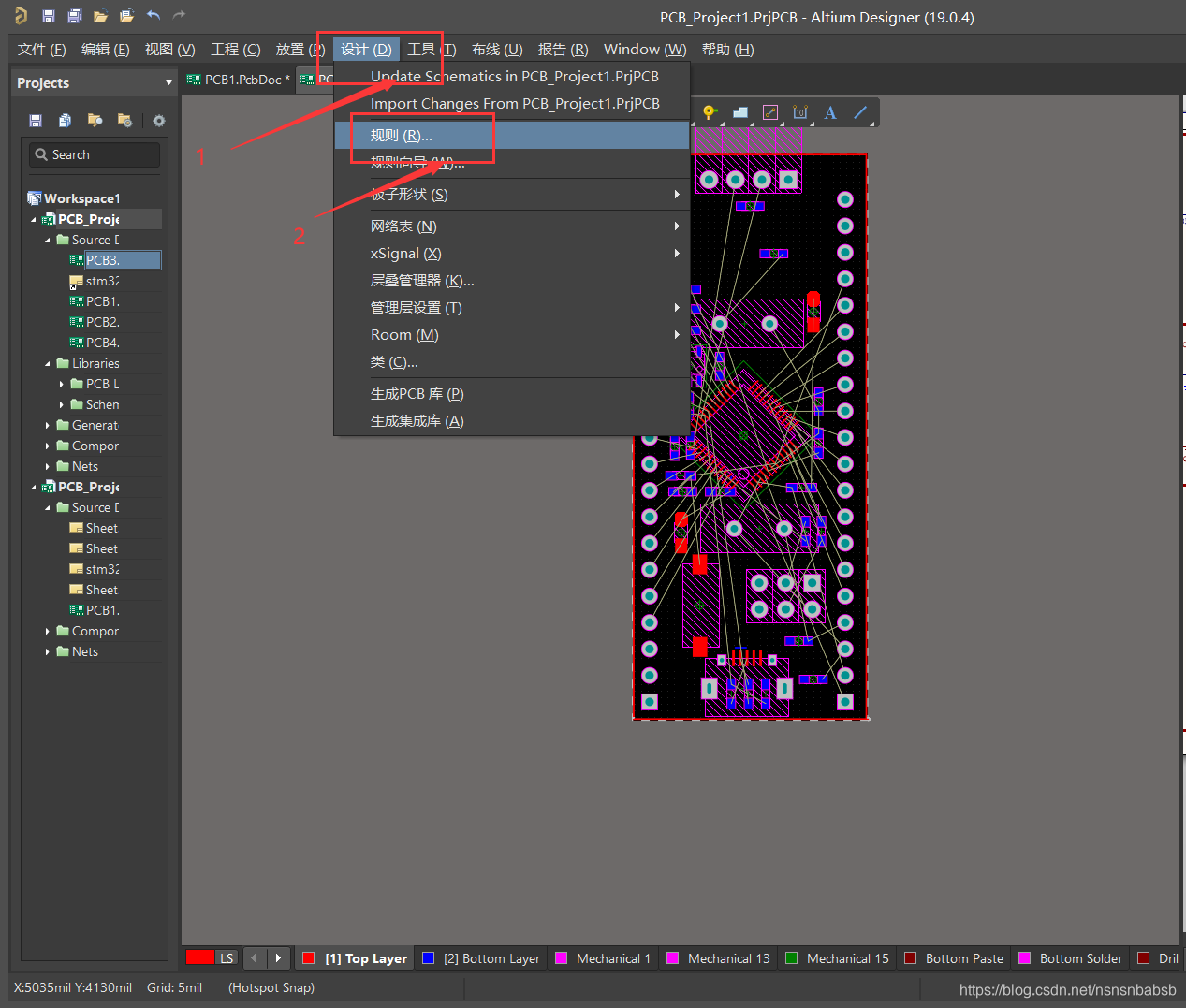

1）设置布线规则

在布线开始之前我们要设置布线规则

全部设为6之后，点击应用

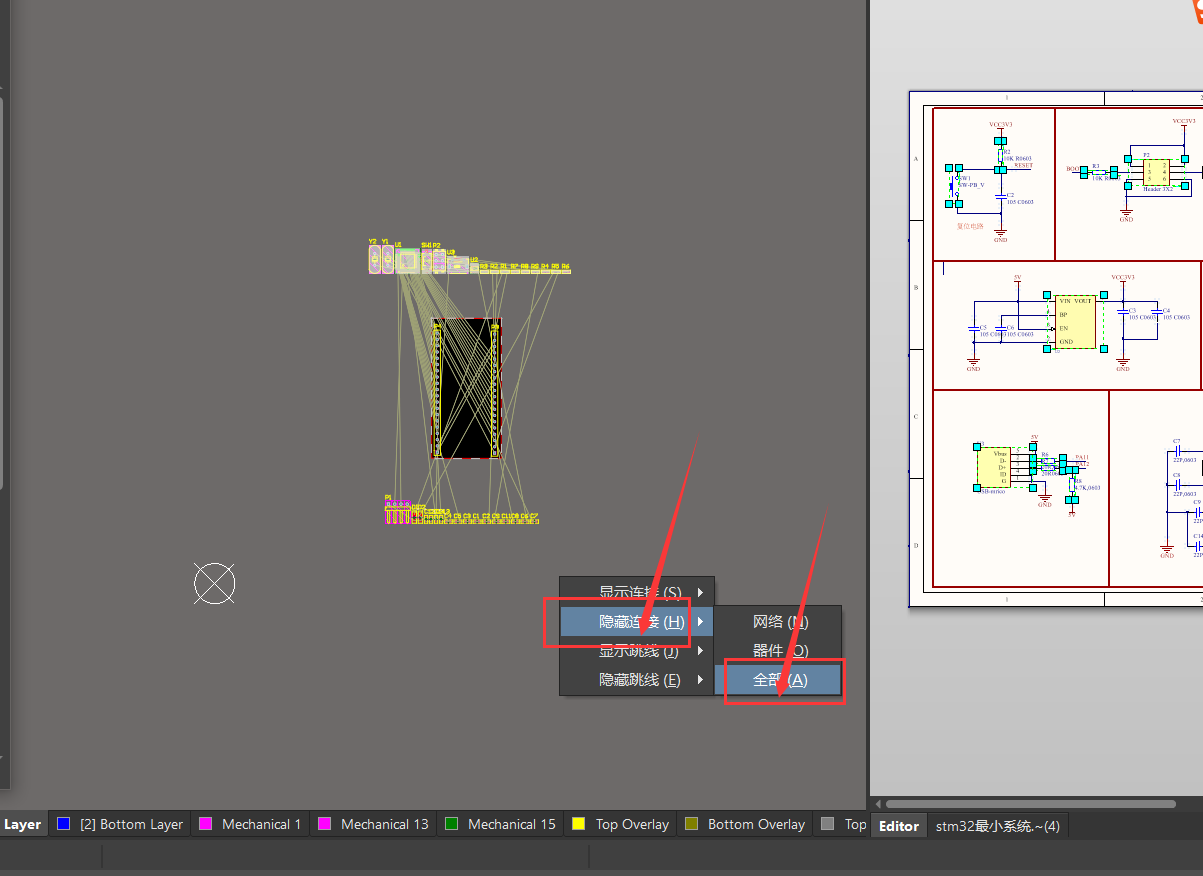

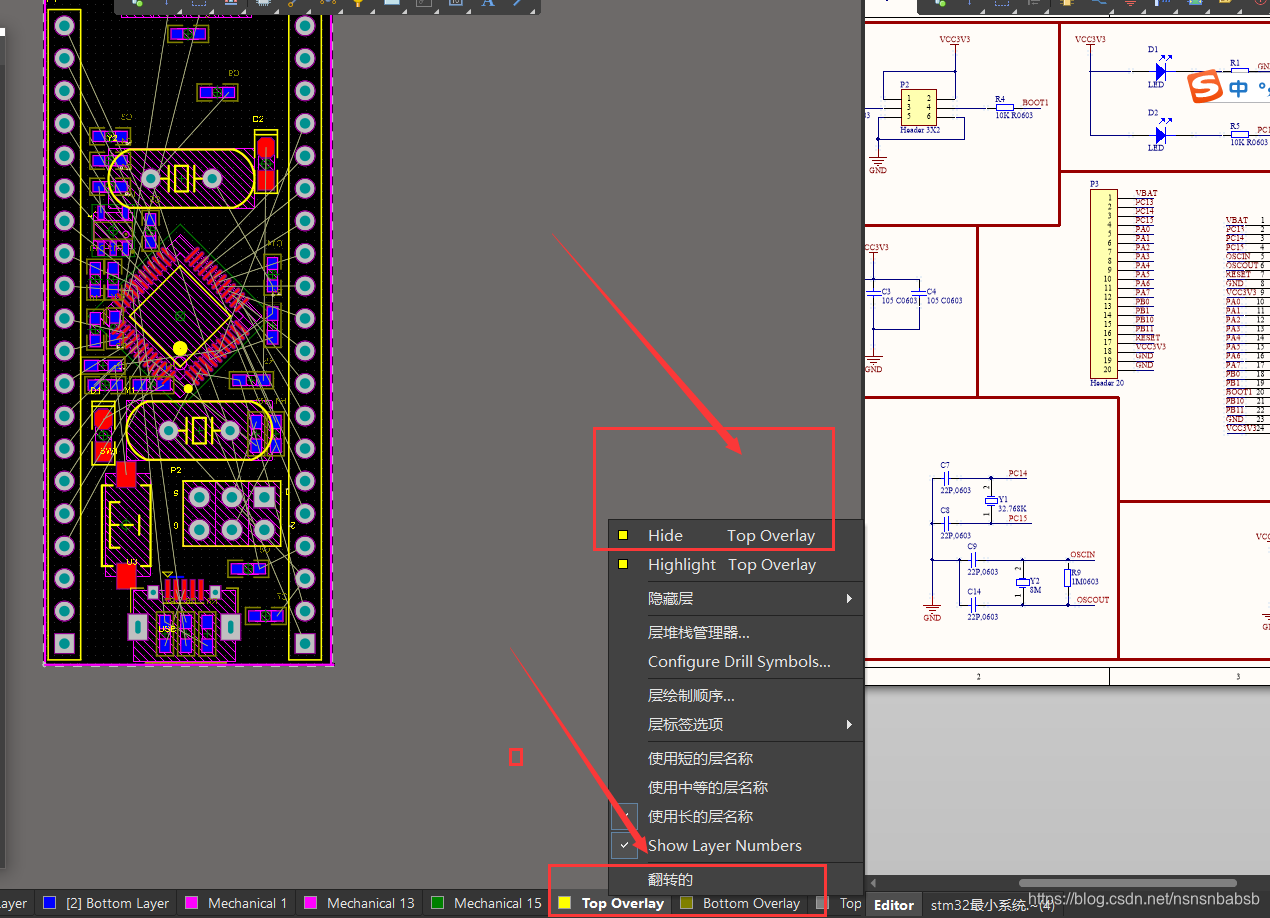

隐藏线条，方便布线

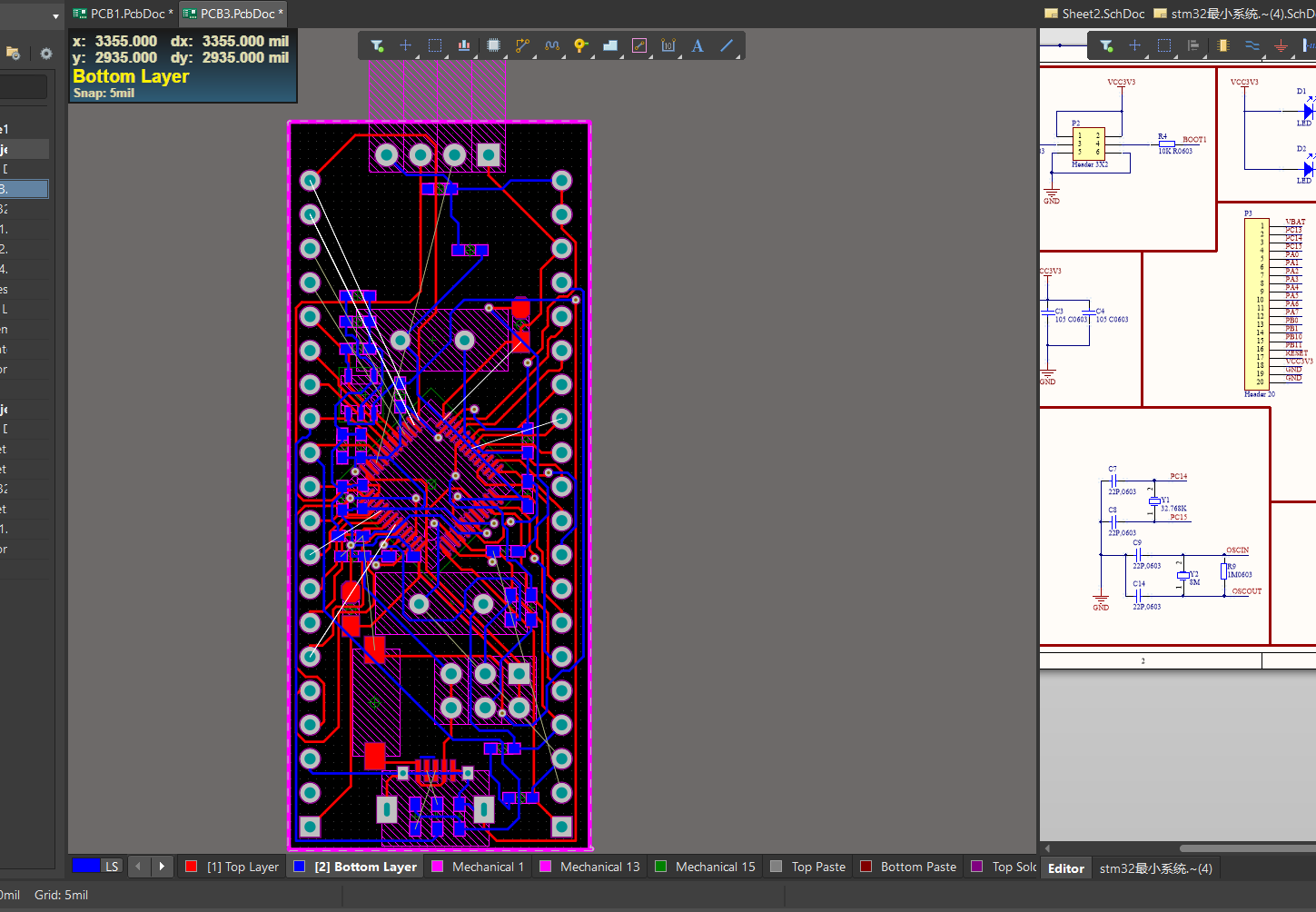

2）开始布线

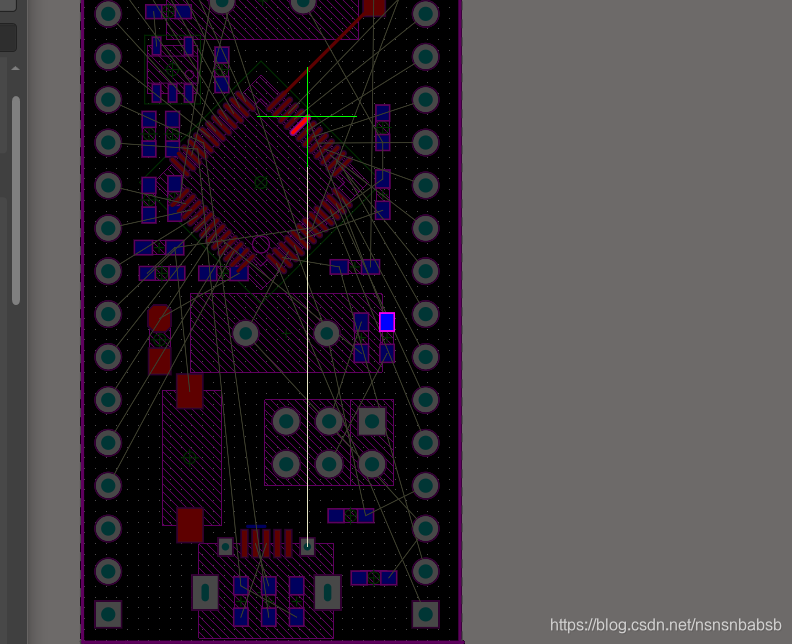

ctrl+W快捷键，然后十字架放到任意引脚，注意我们布线的时候要按照模块来，一个模块一个模块

高亮部分就是我们要连的地方

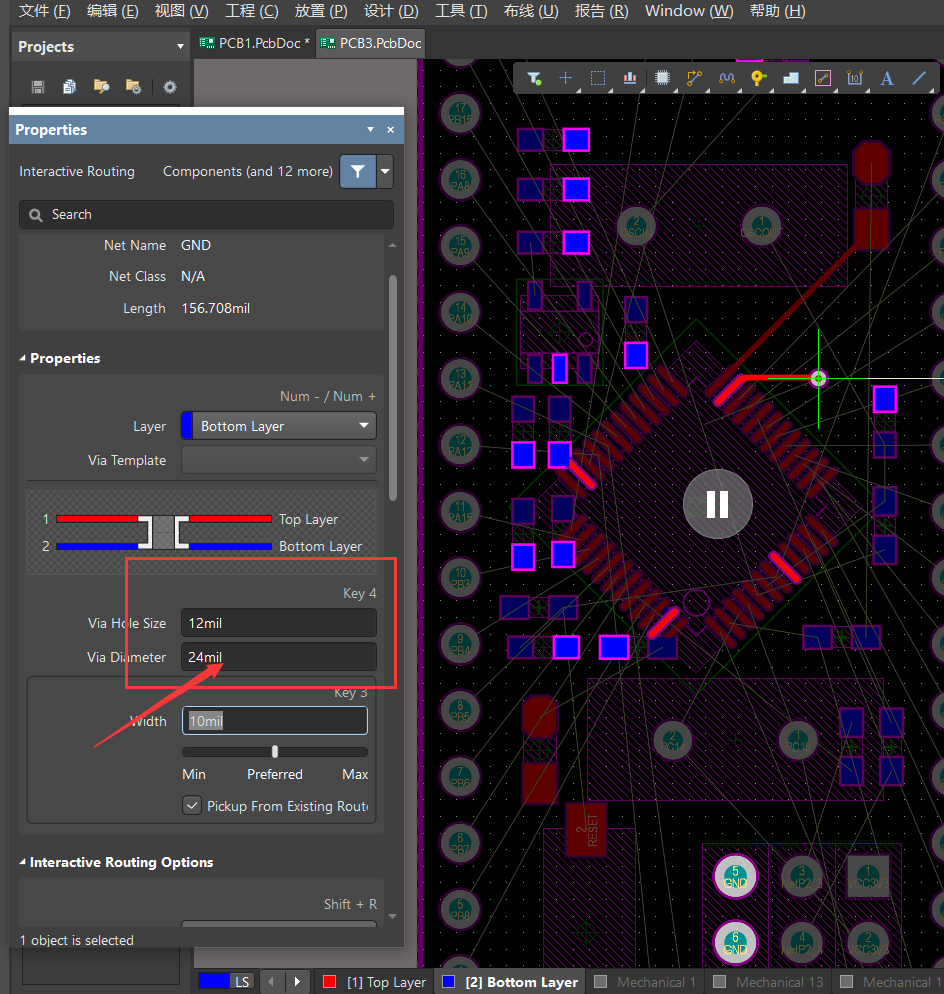

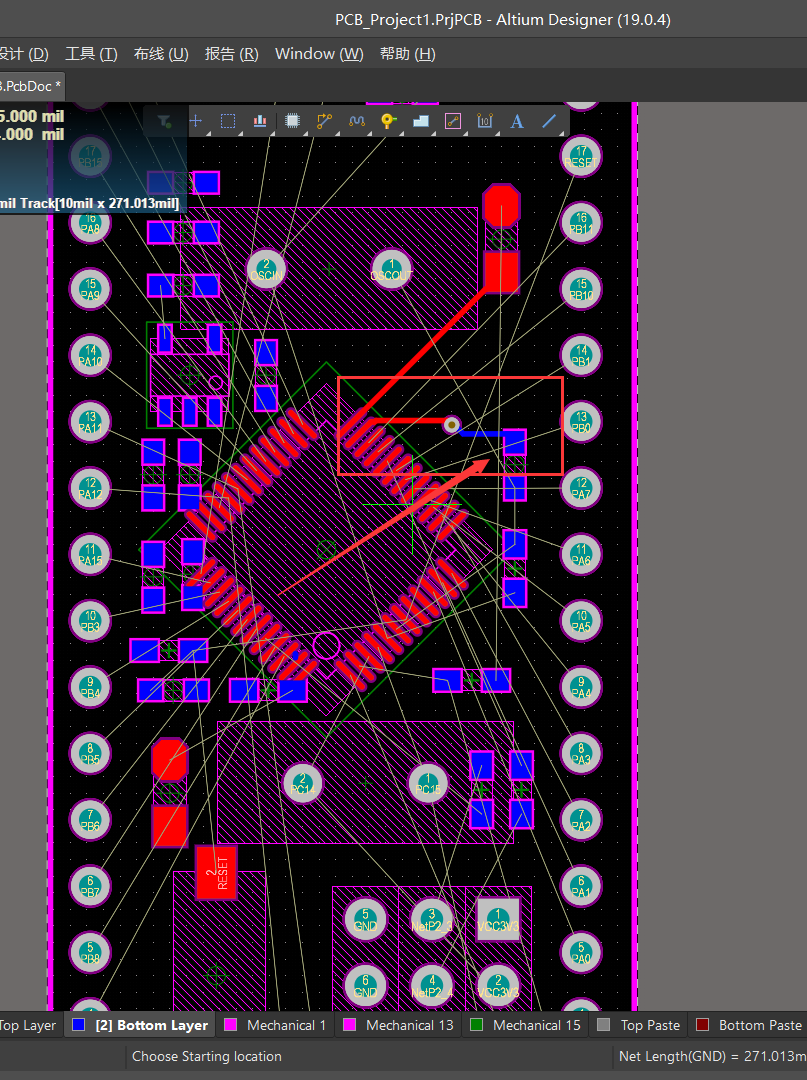

蓝色是下面一层的，我们要连接，要打孔，先布线到某个点，然后*号快捷调出孔，注意要设置孔的大小


过程太繁杂我就不一一说了，下面是博主的过程

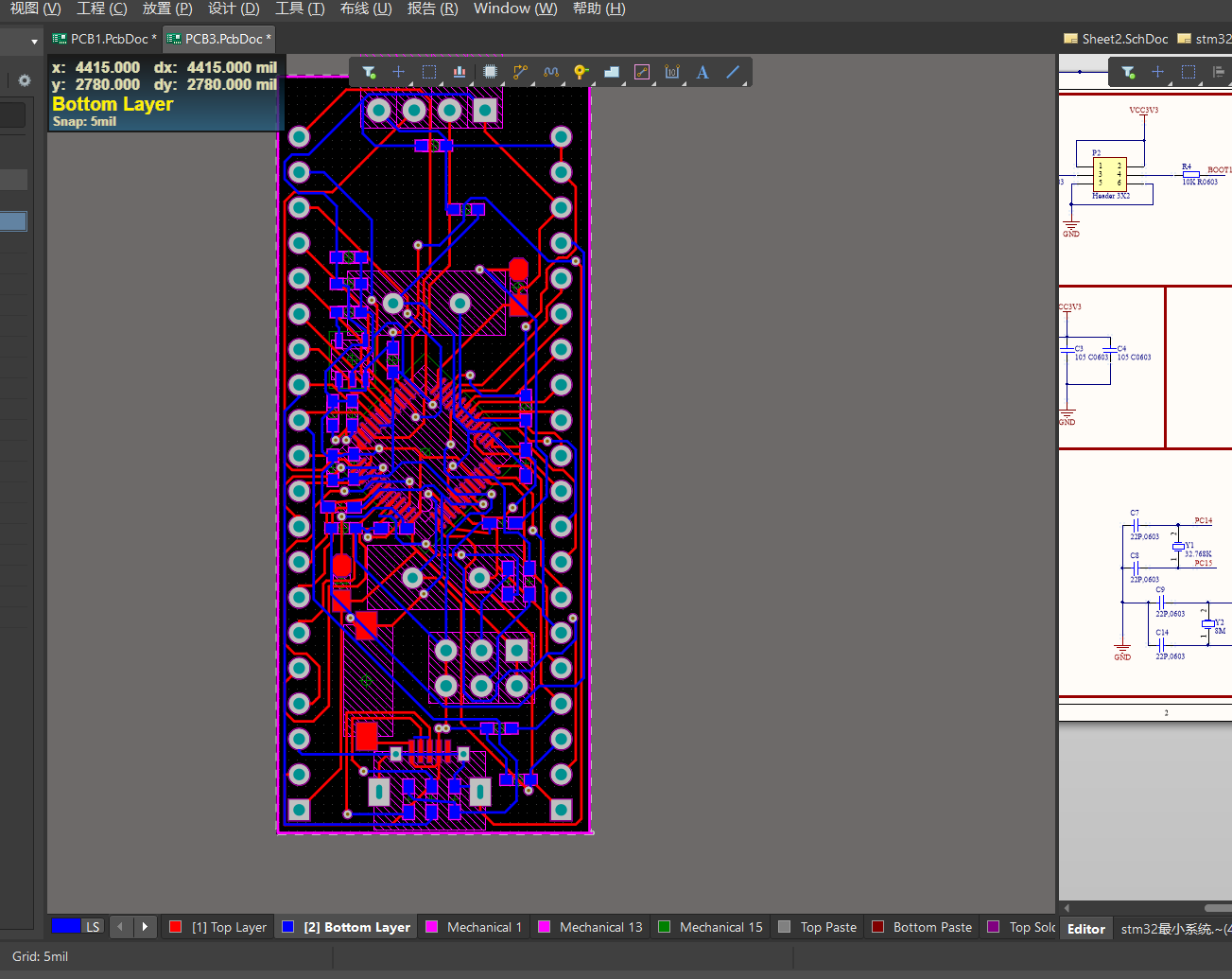

3）完成布线

四.自动布线

1）设置布线规则

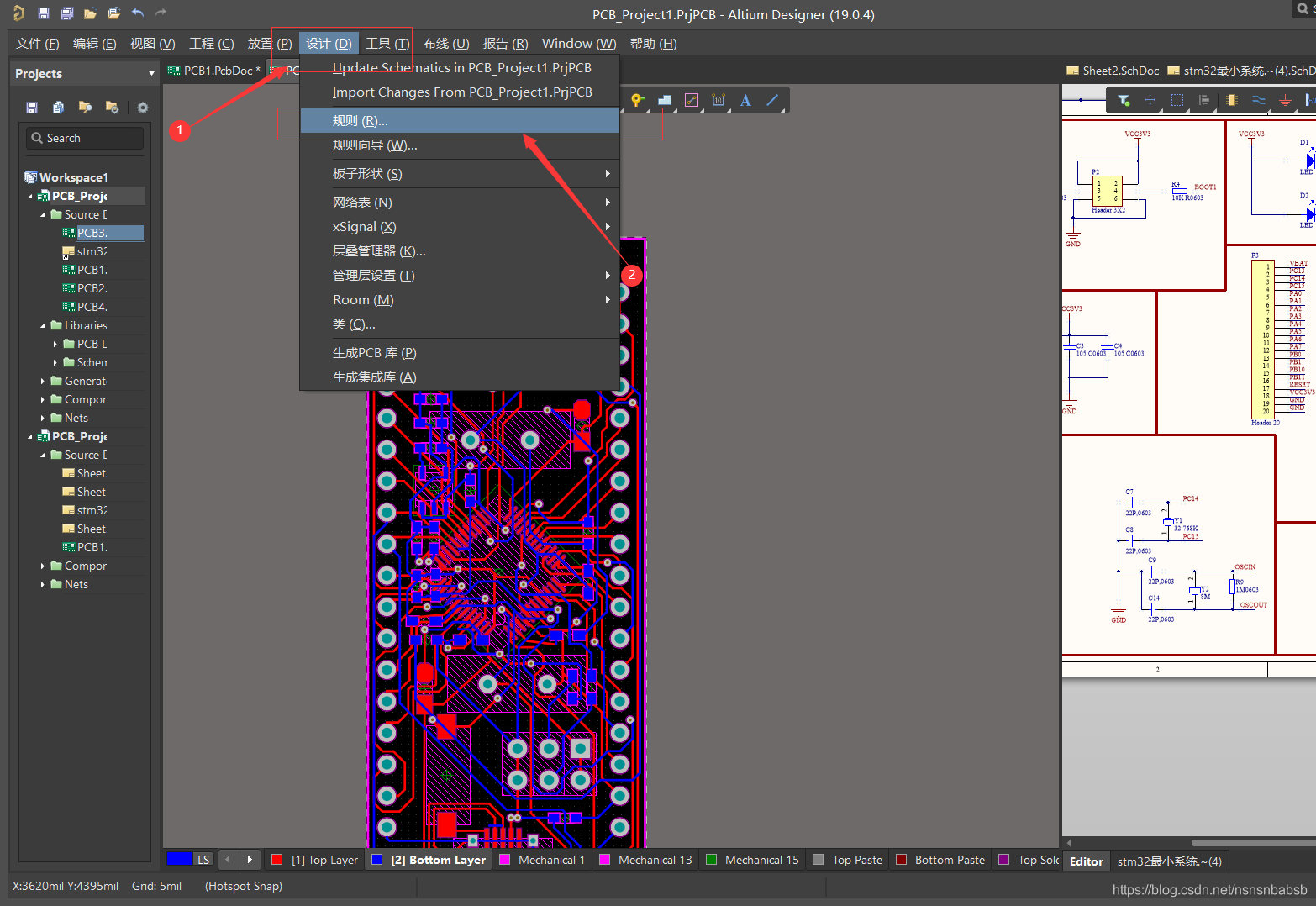

自动布线比较简单，我们先设置规则

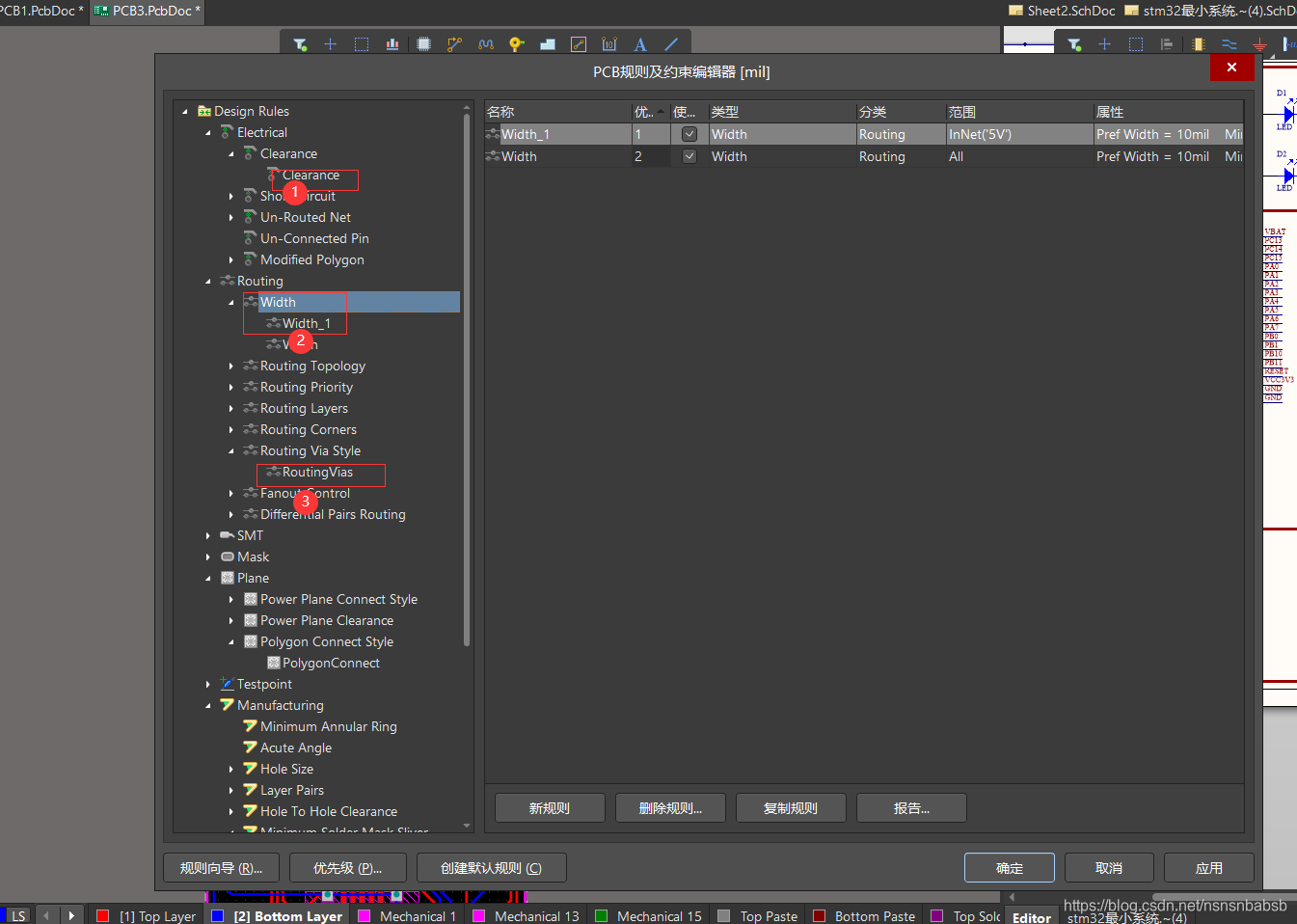

这三个就是我们要改的

1

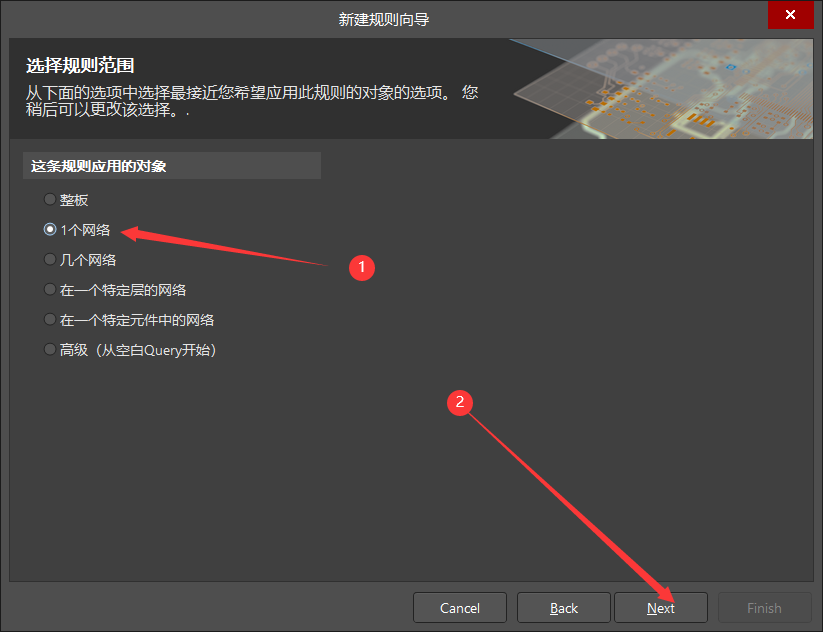

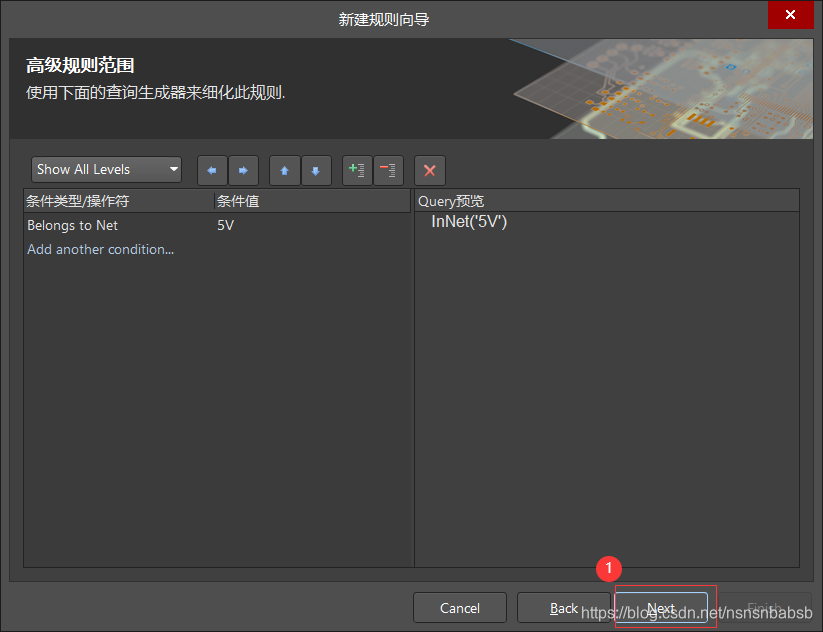

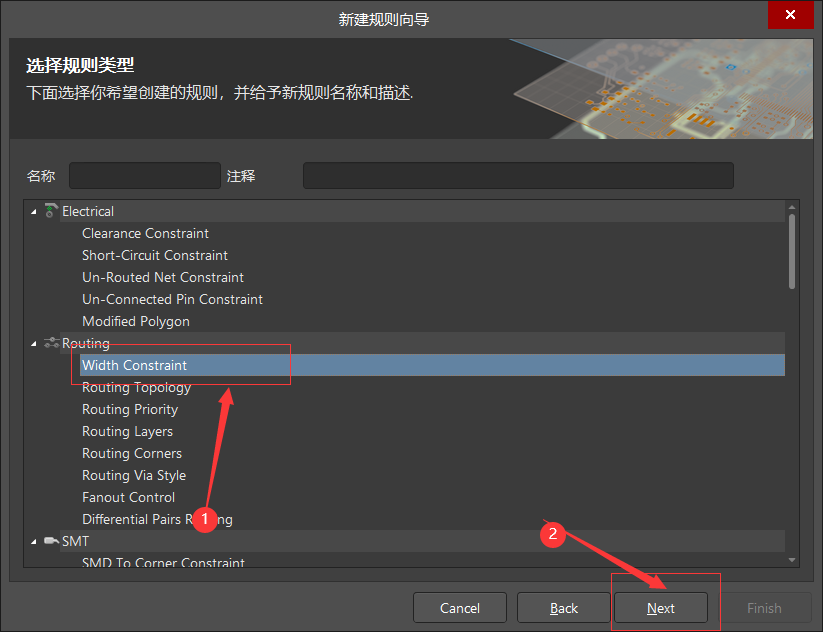

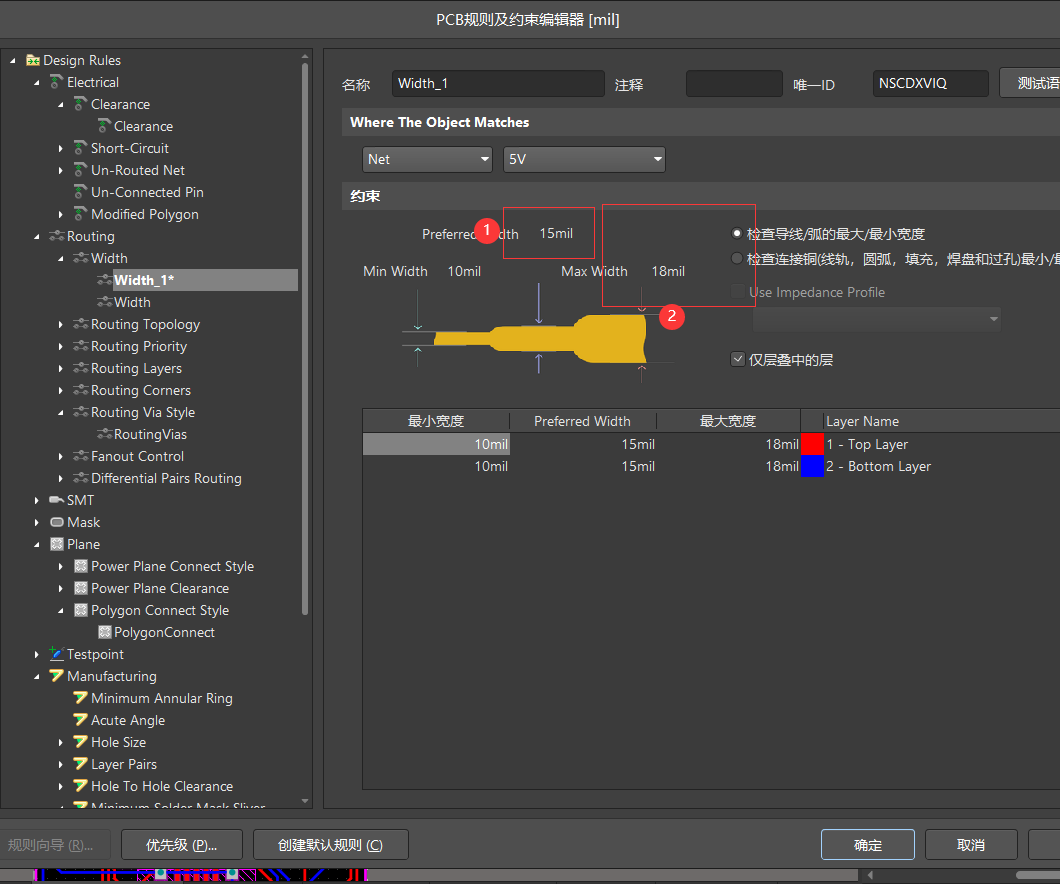

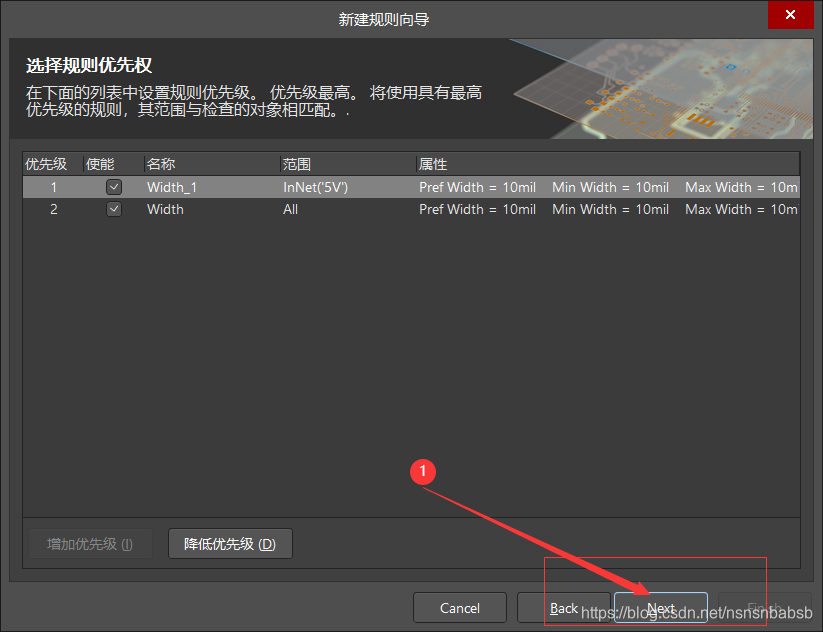

2，添加一个5V的布线规则，因为我们5v的电流要大一点，我们要改线宽

改线宽

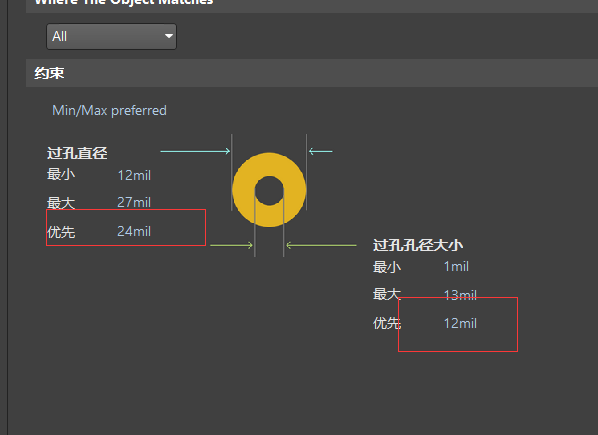

3，改过孔的大小

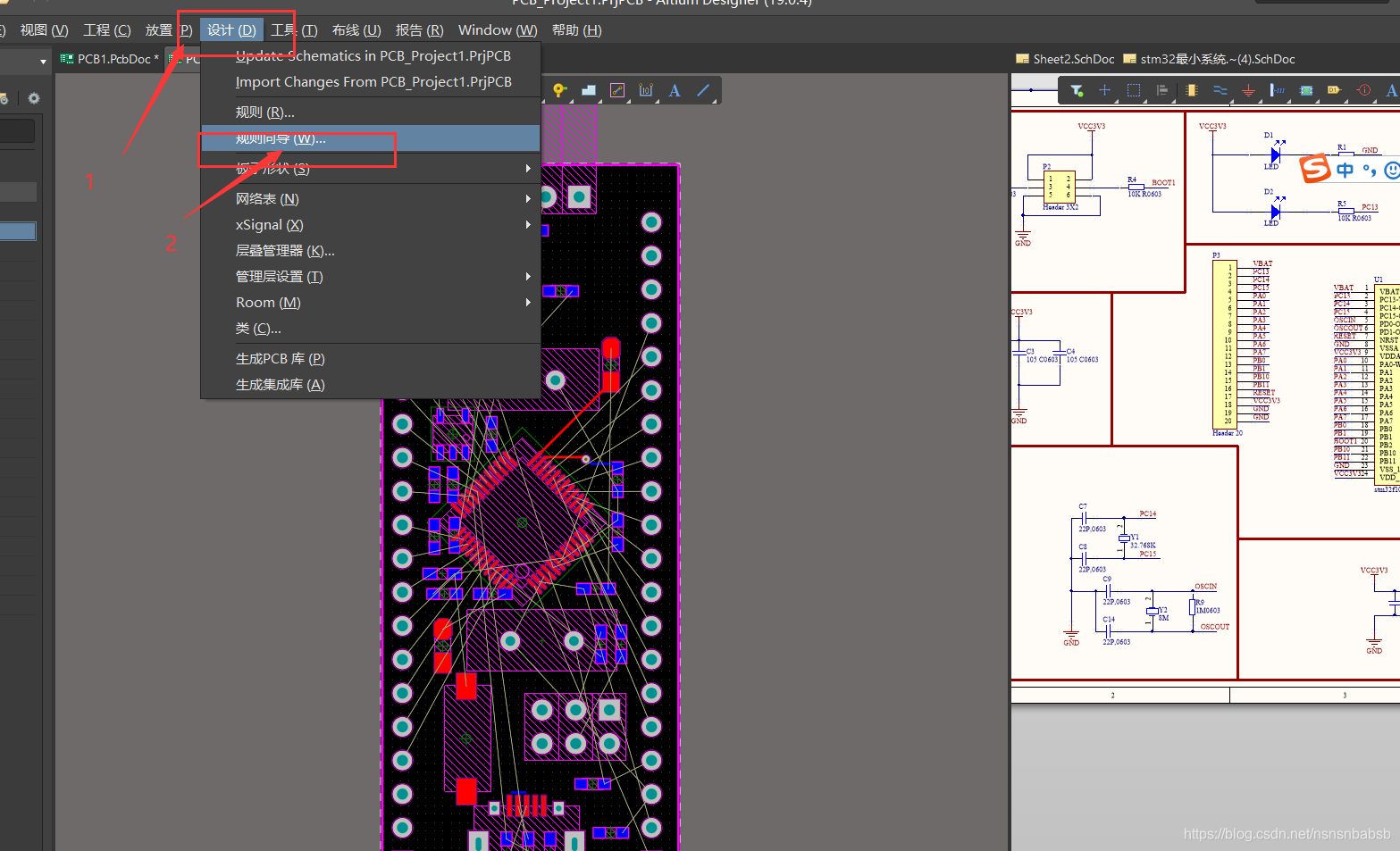

2）设置自动布线

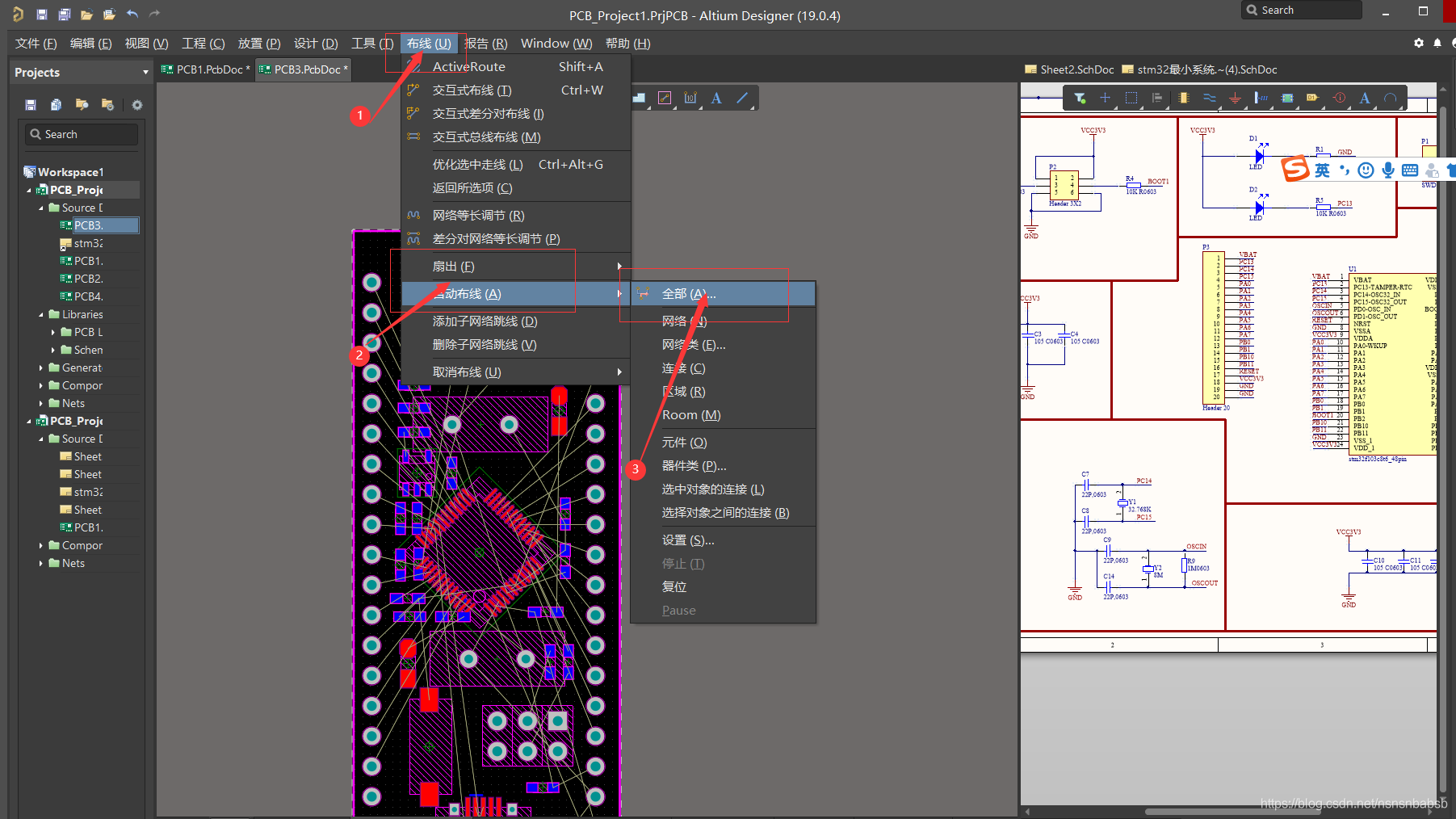

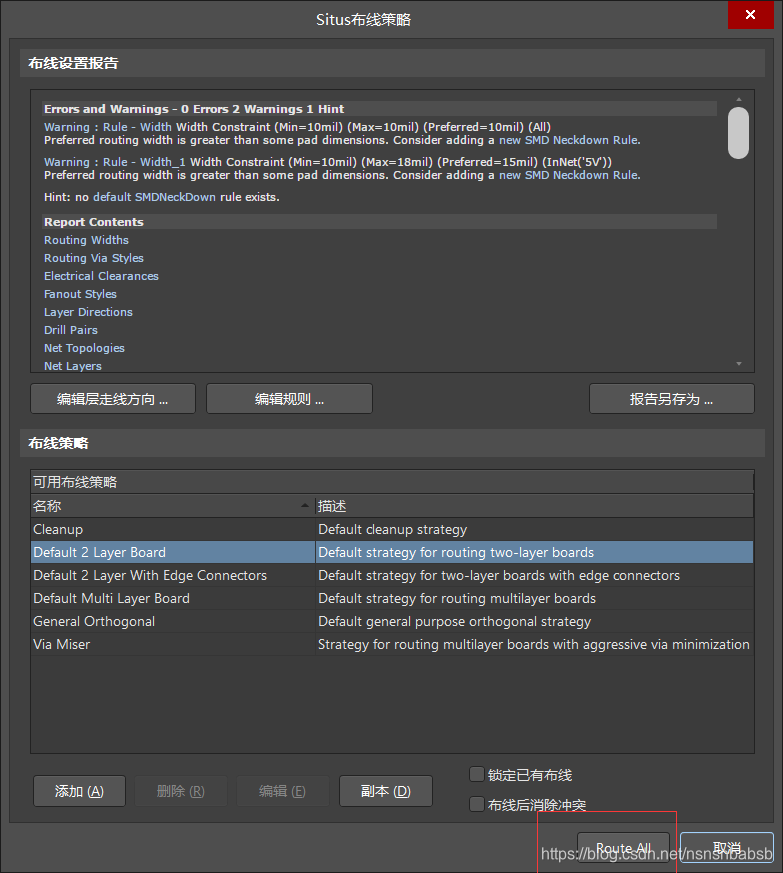

开始自动布线

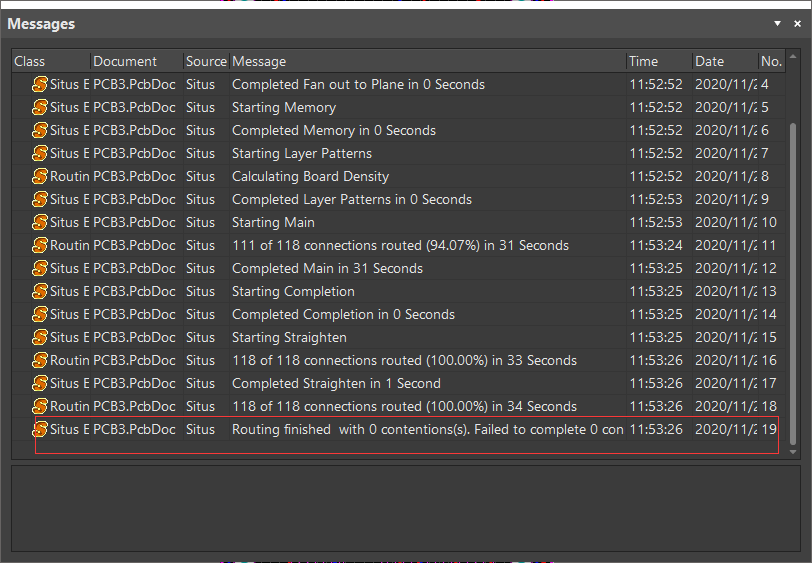

若错误为零，则完成

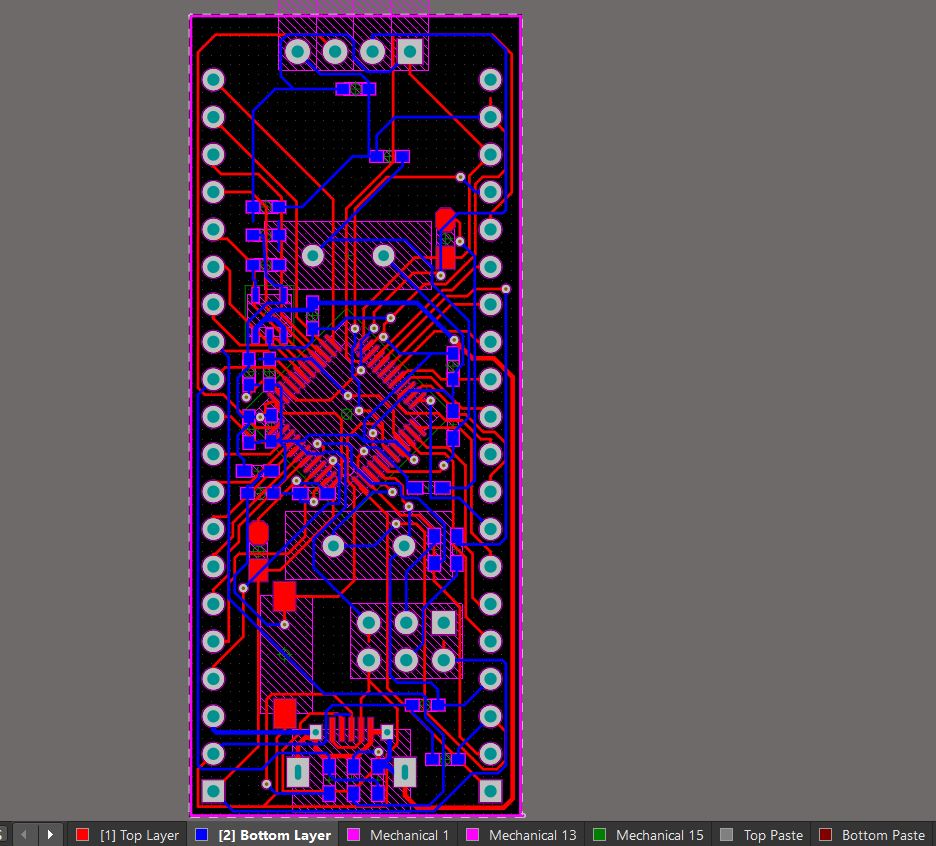

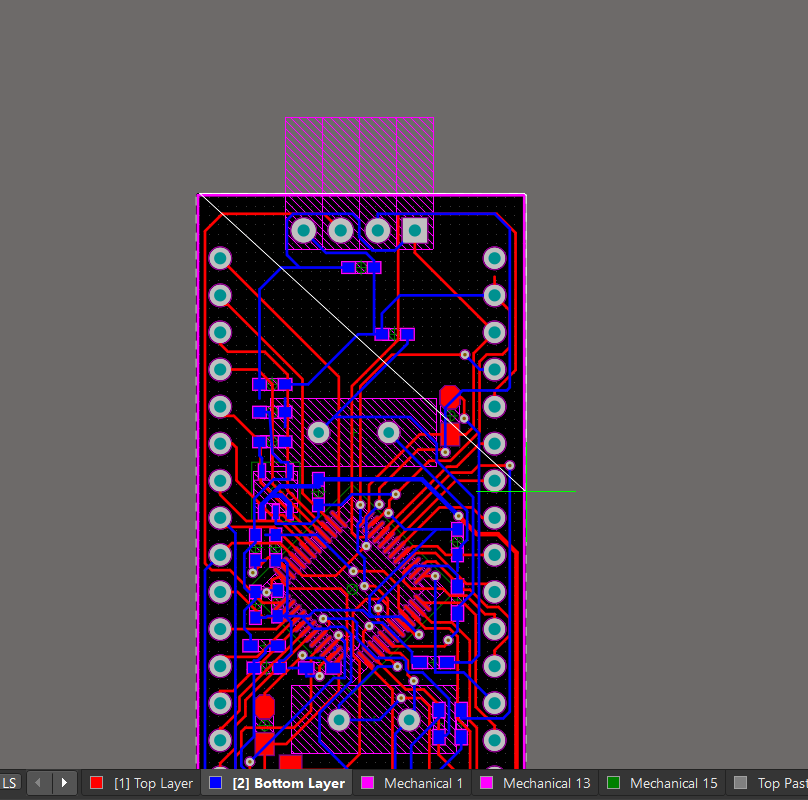

3）完成布线

4）铺铜

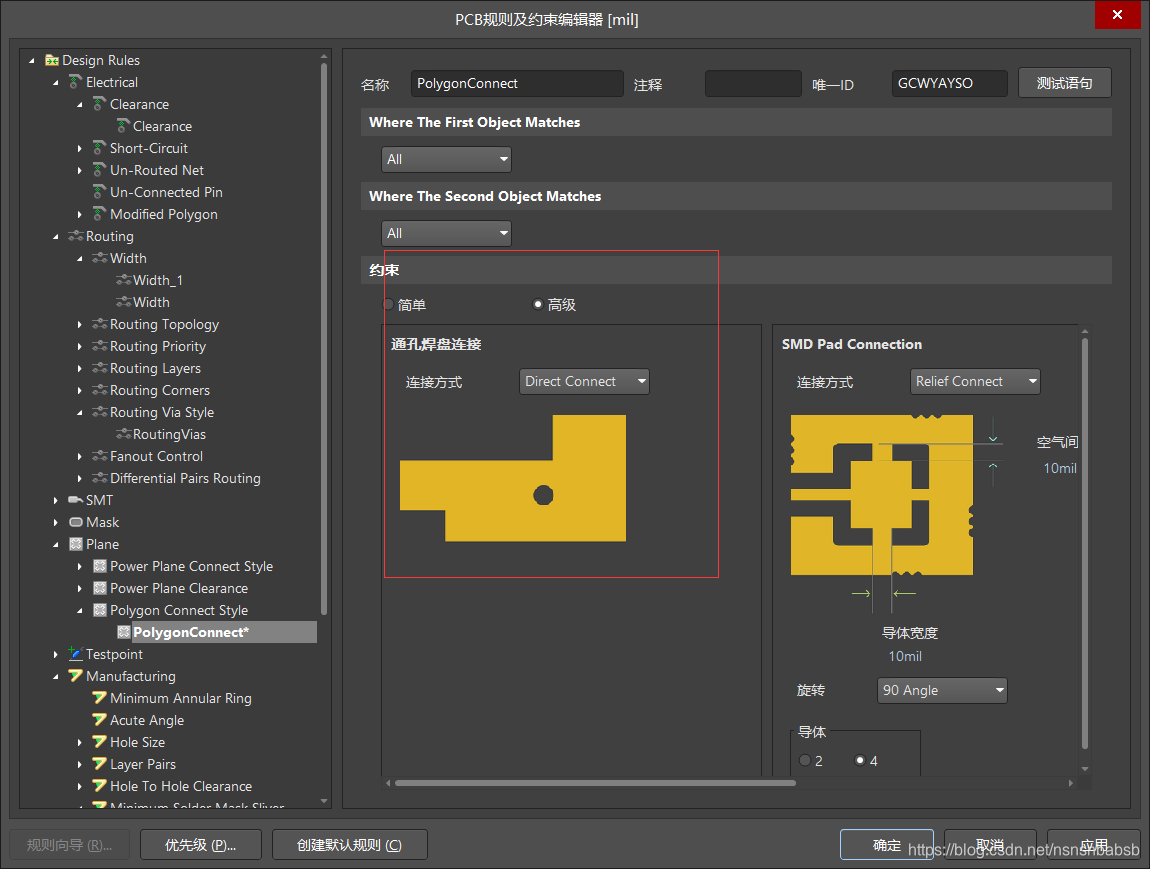

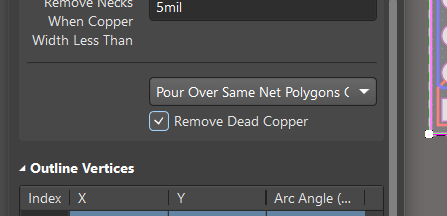

设置铺铜规则

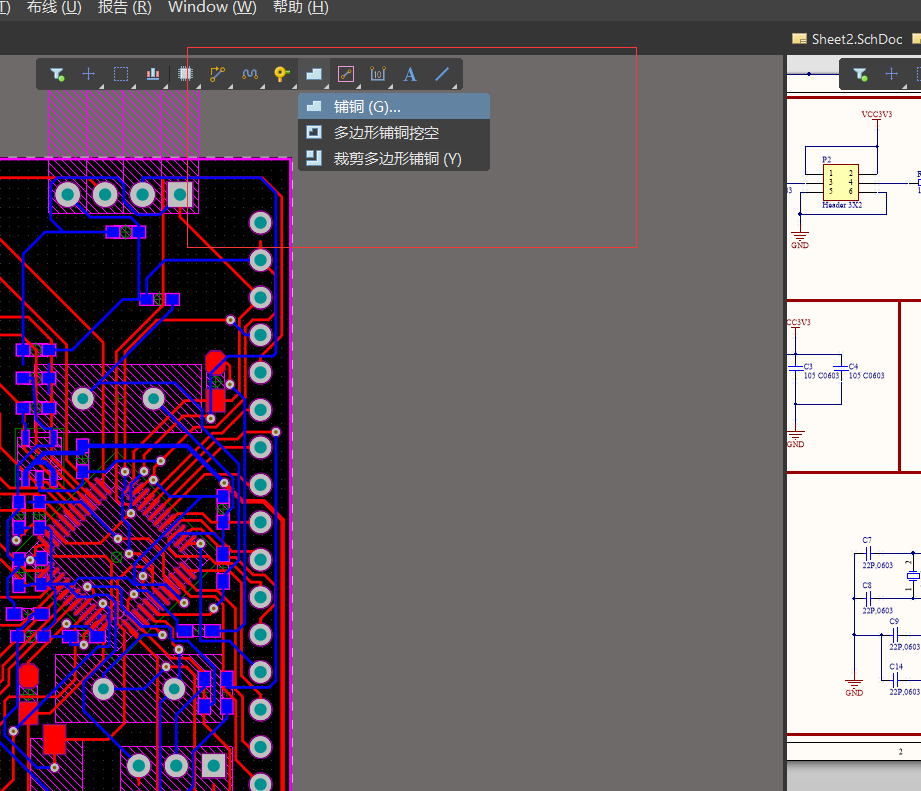

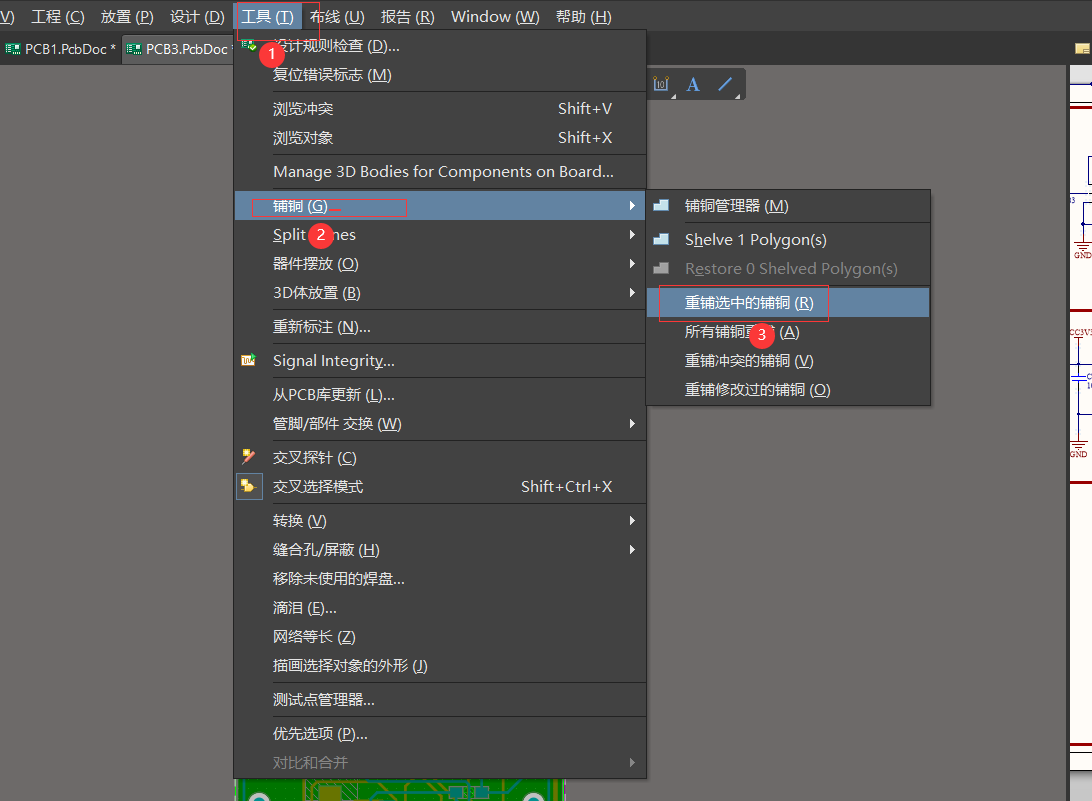

开始铺上面的铜

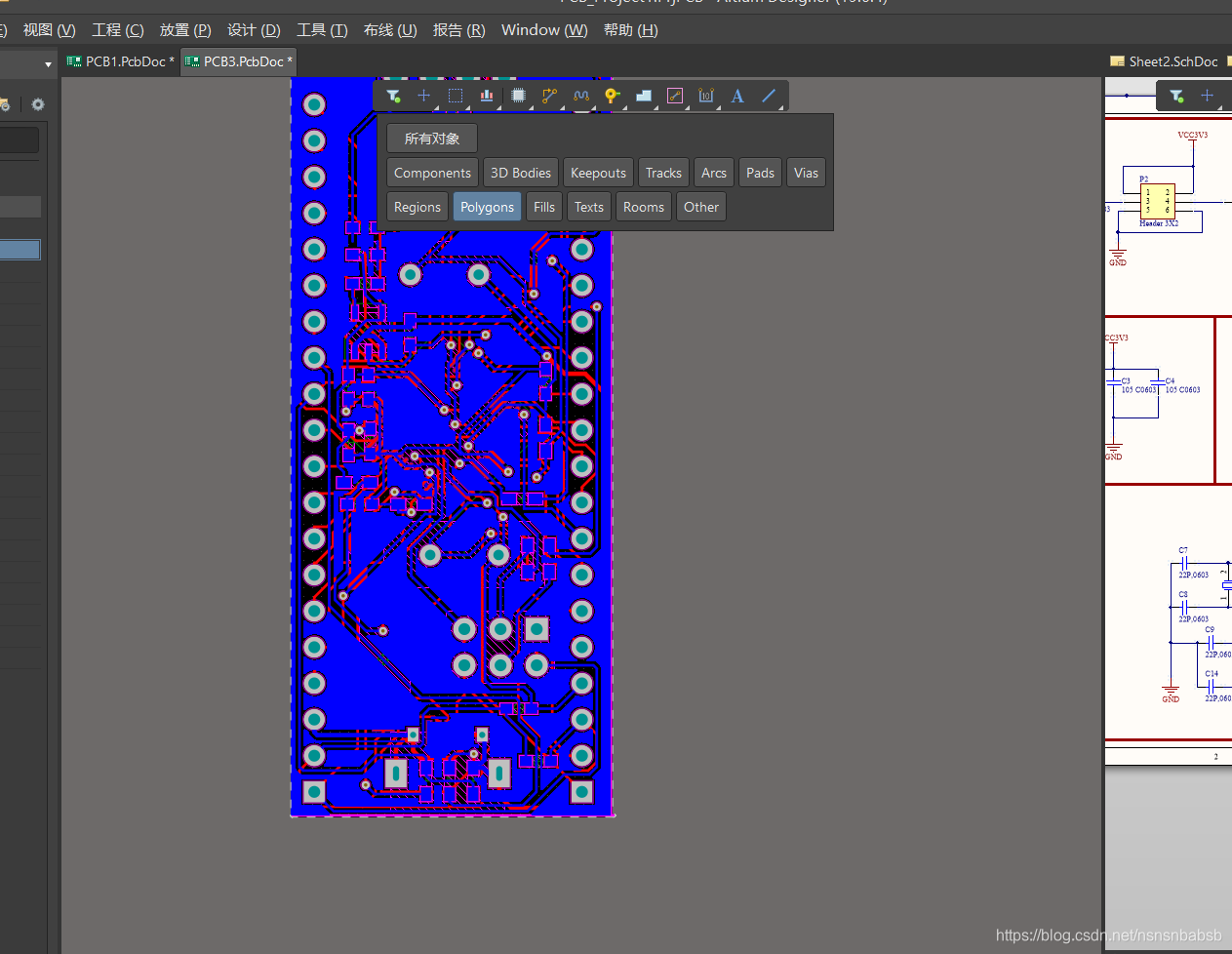

选中铺铜区域

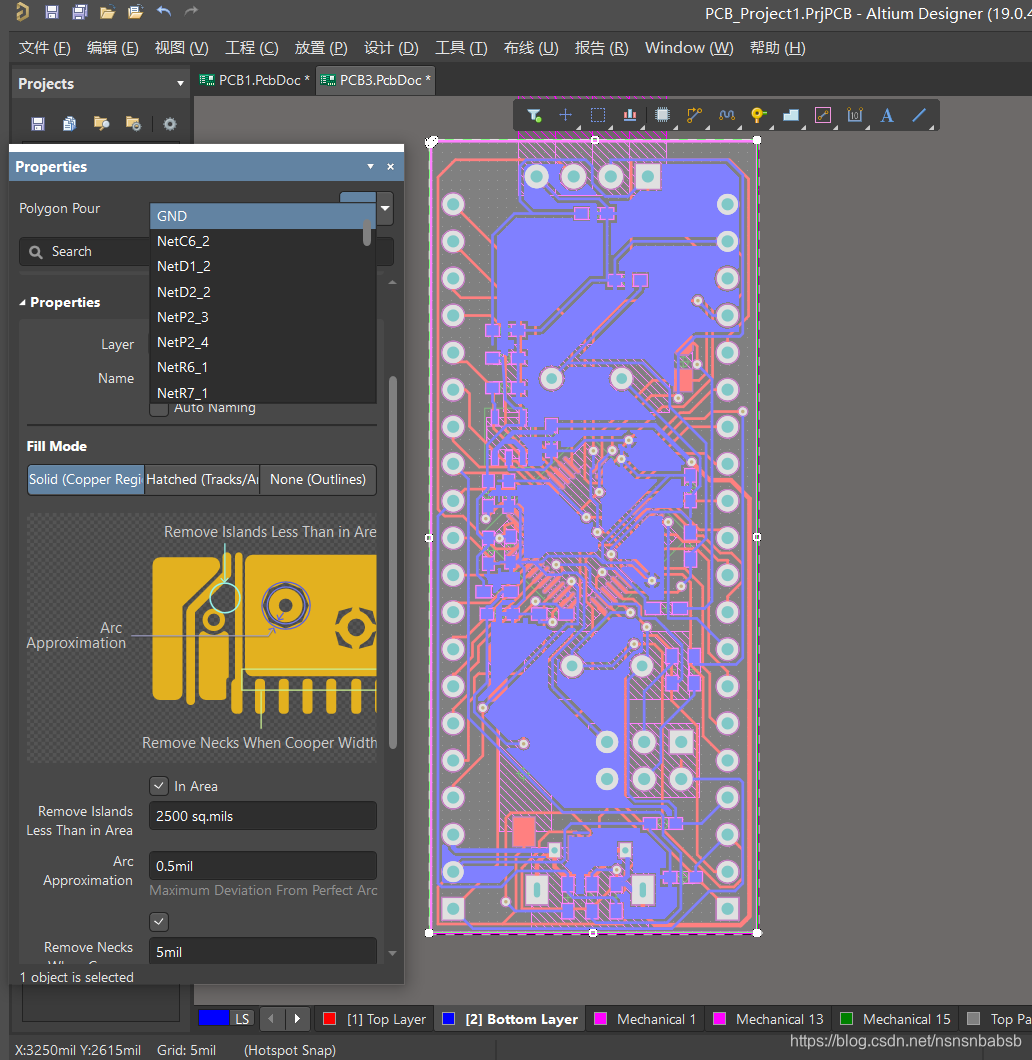

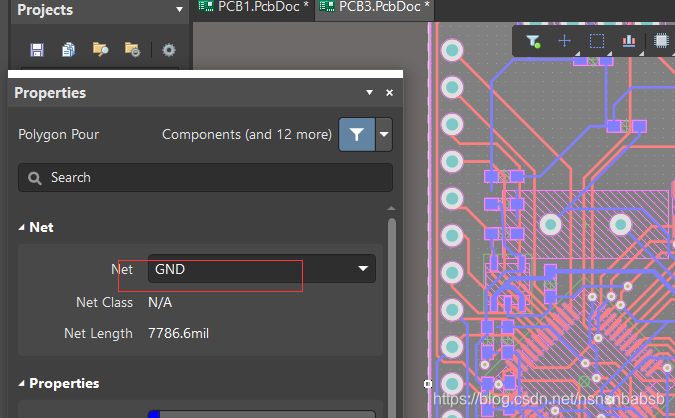

设置铜层

开始铺下面层的铜

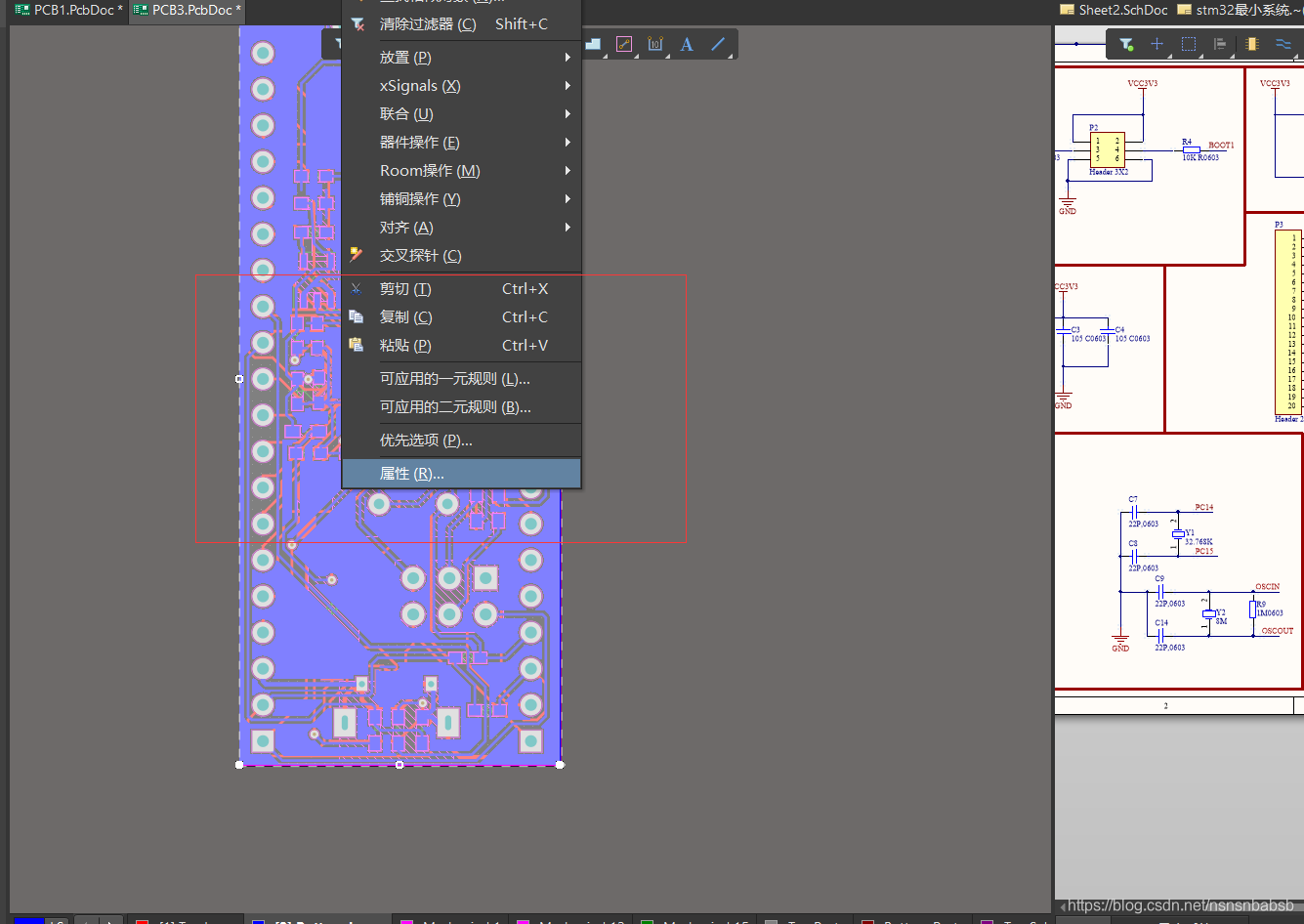

ctrl+C

ctrl+V

改成bootom

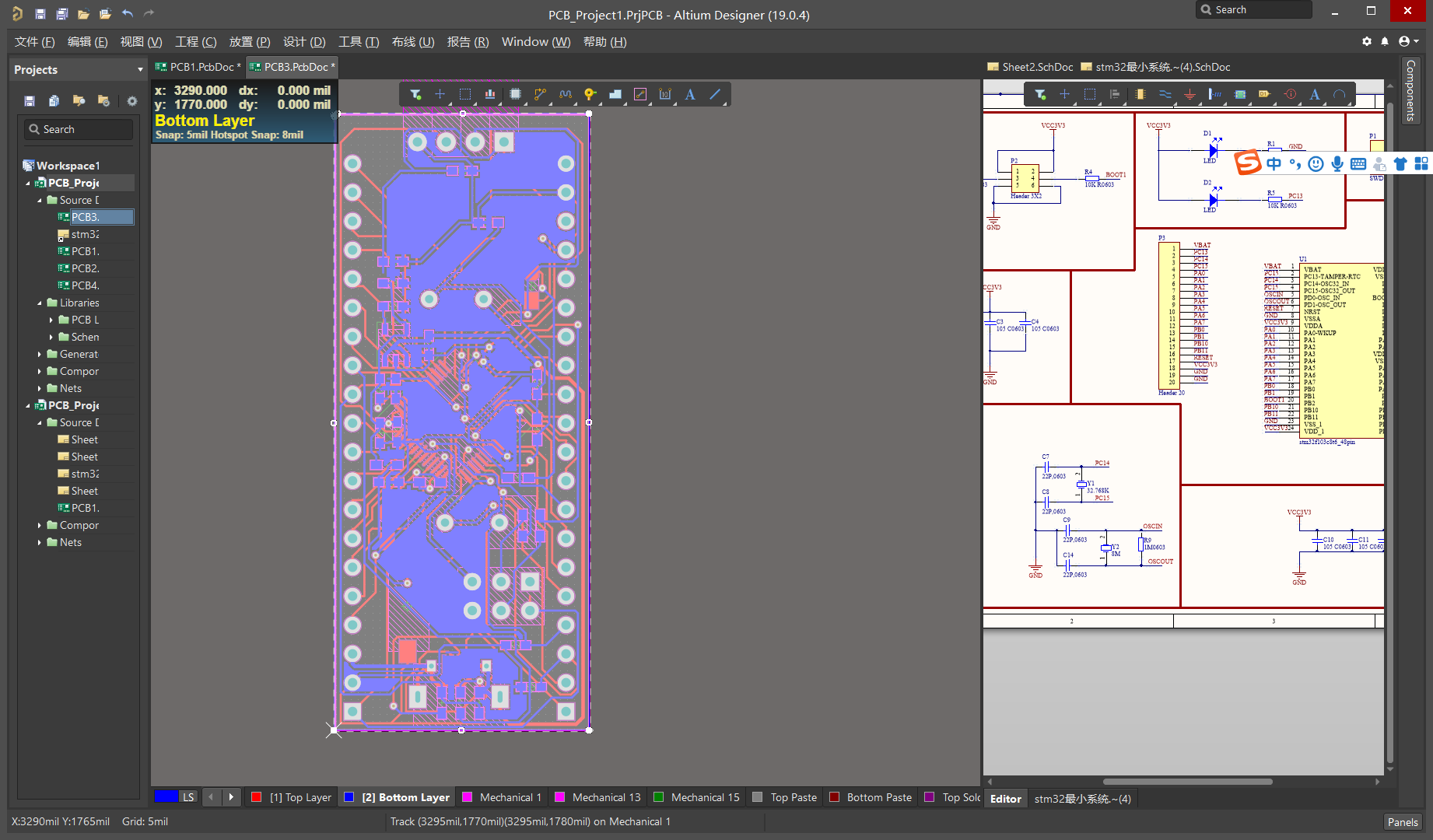

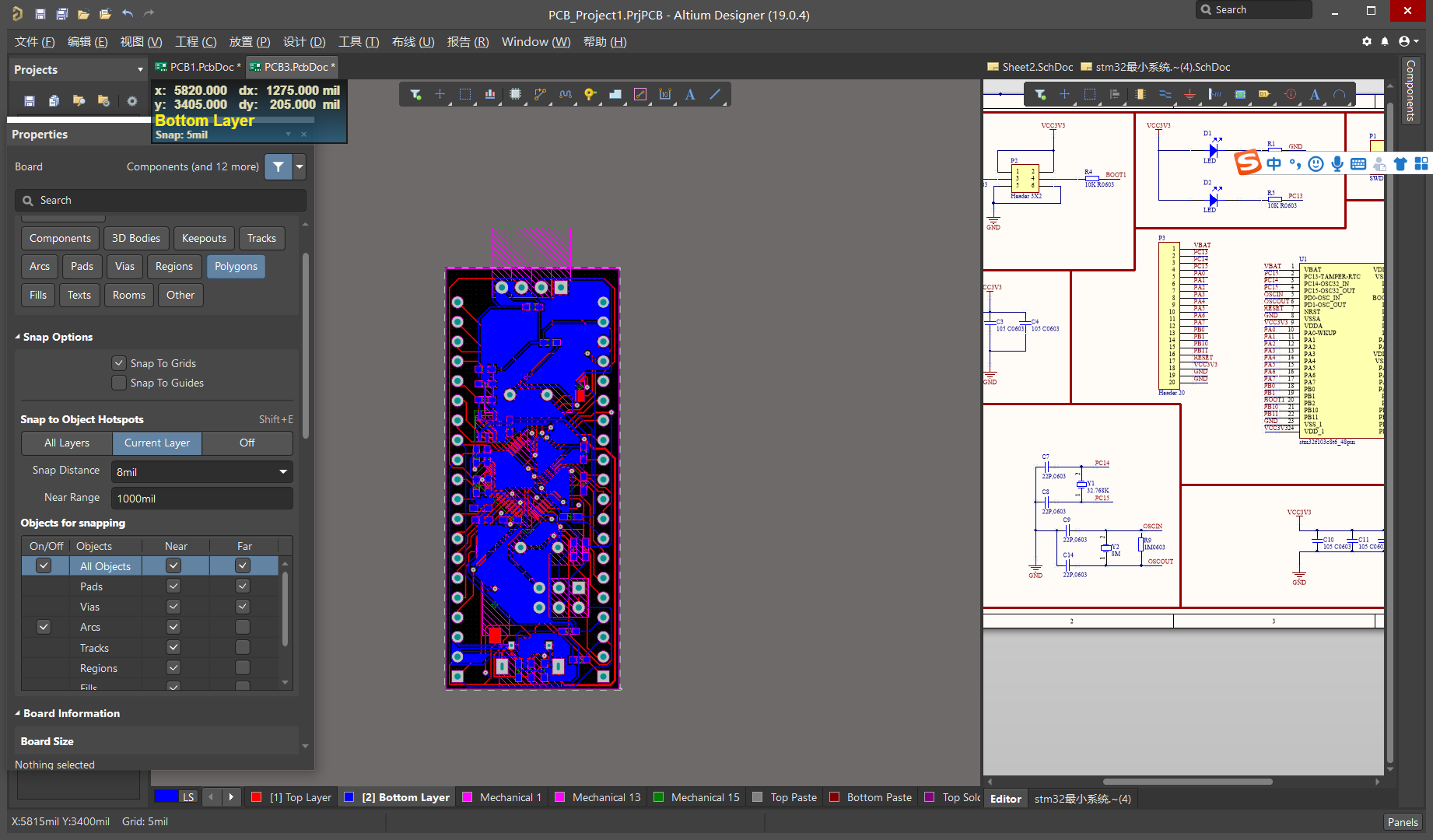

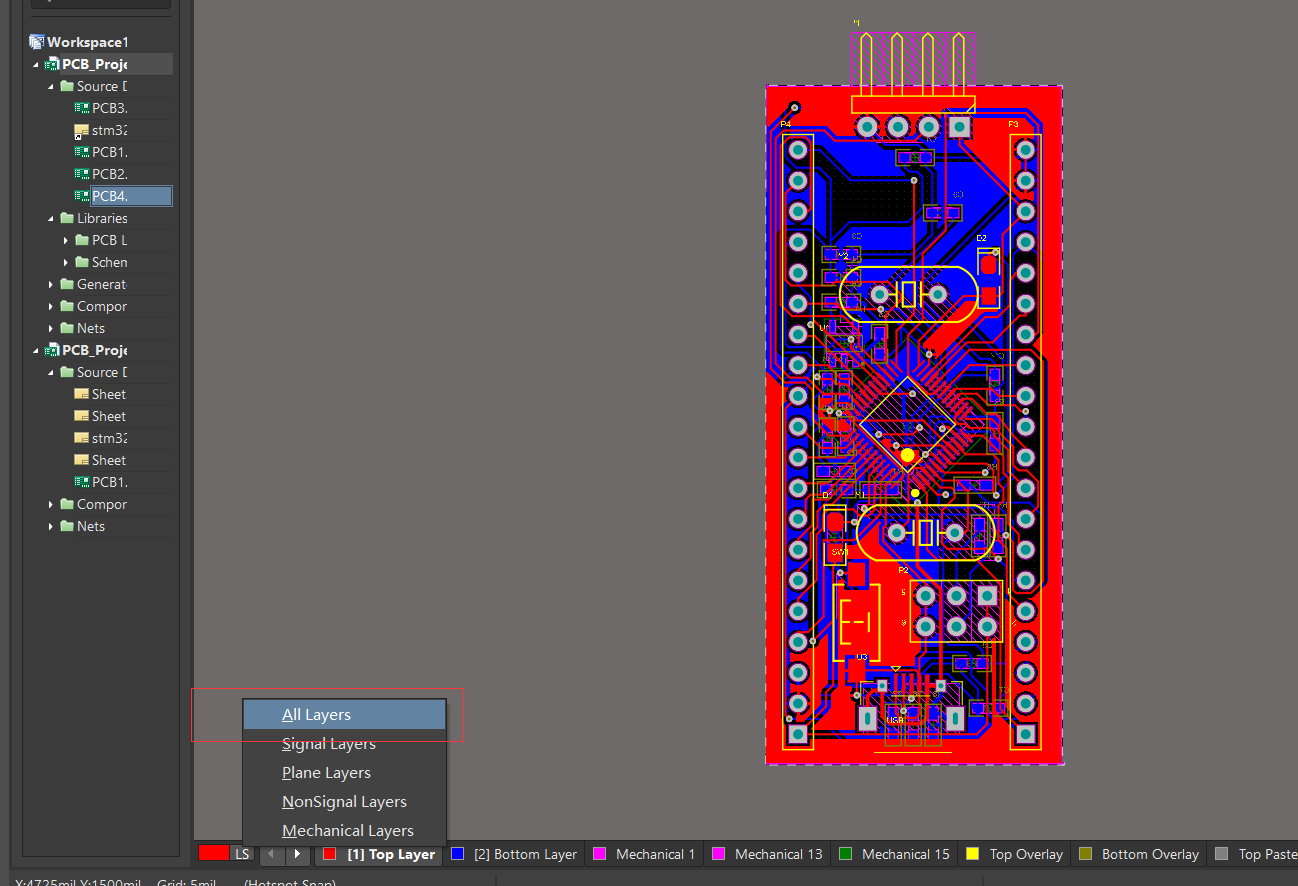

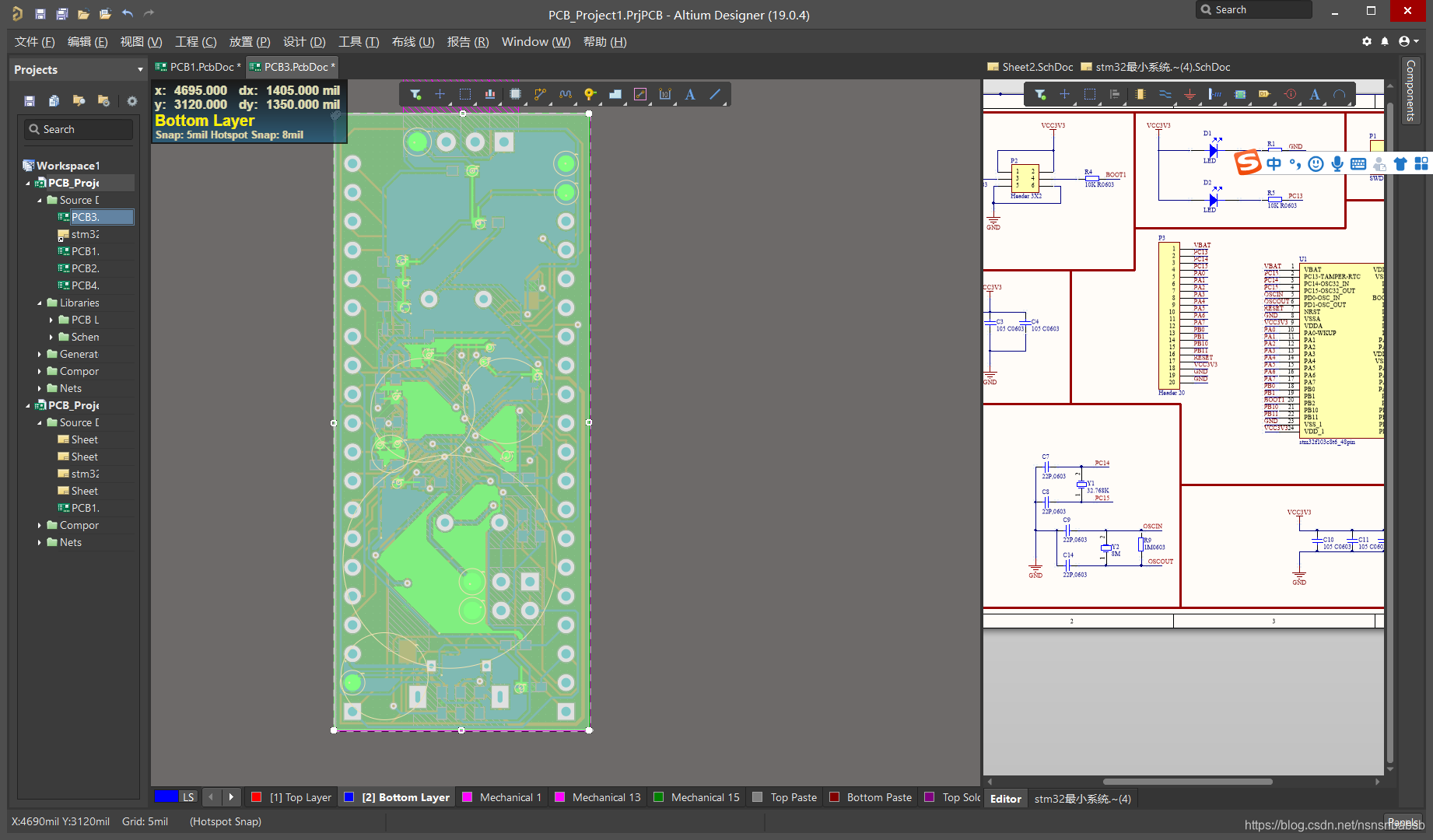

5）完成铺铜

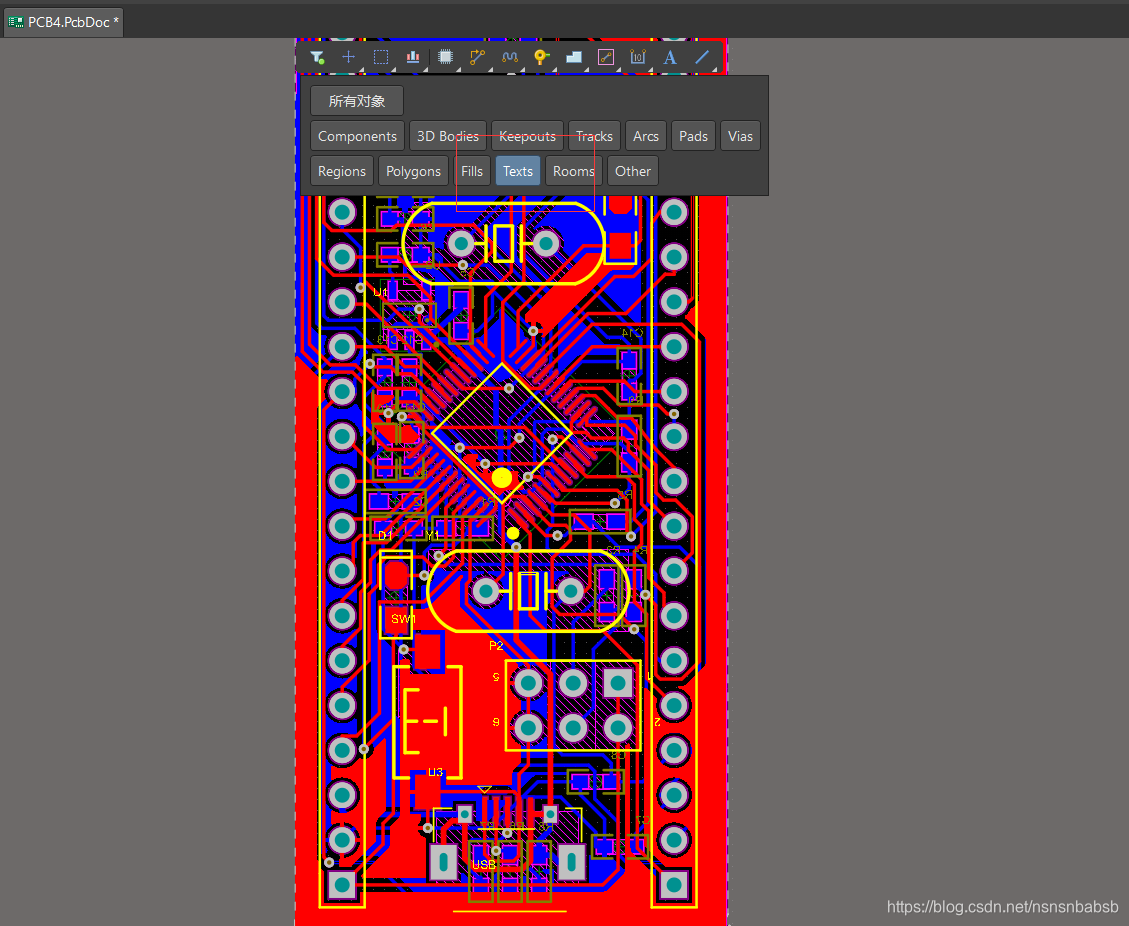

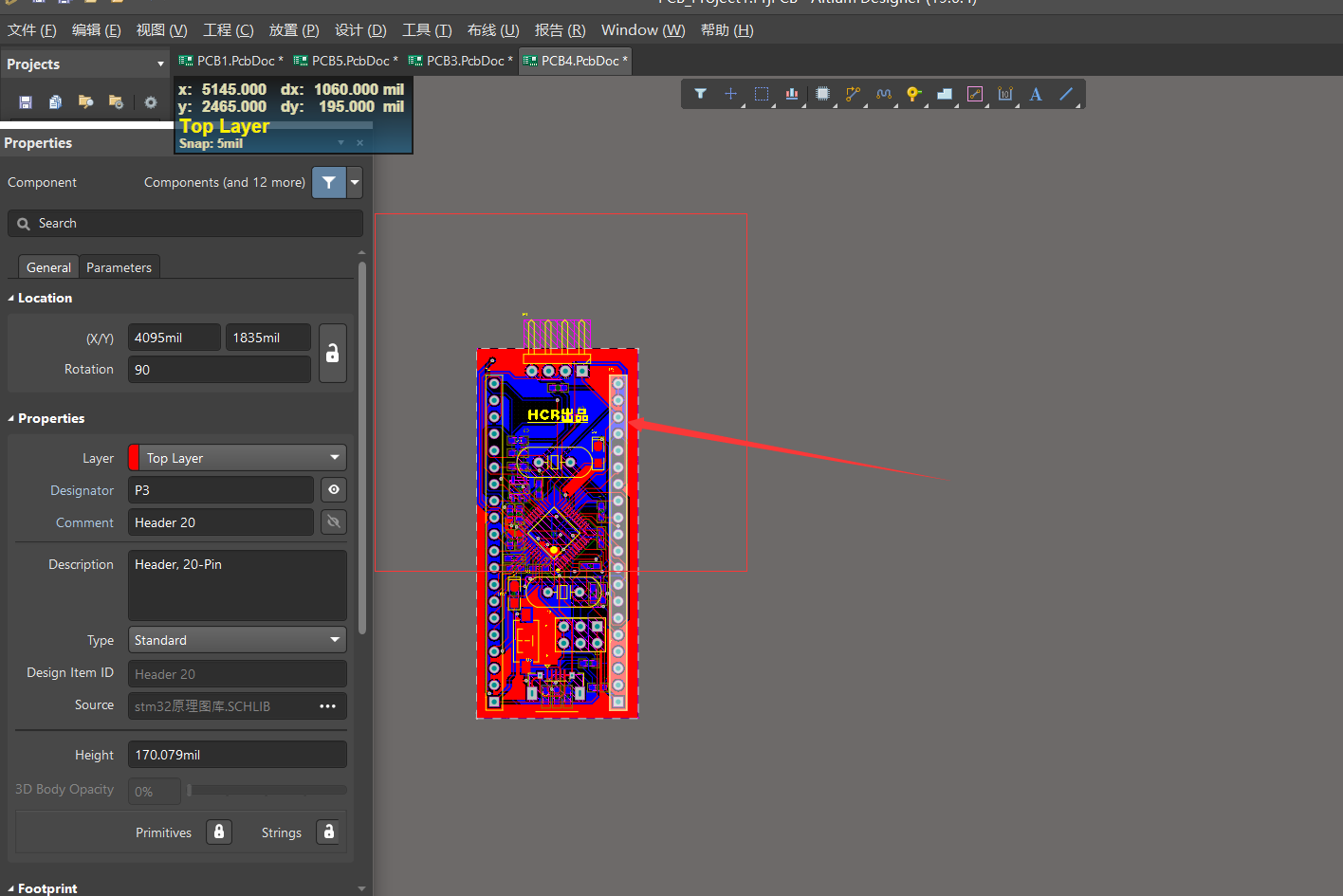

6）丝印整理及加自己想要的字及logo

选择字体

修改，拖动修改

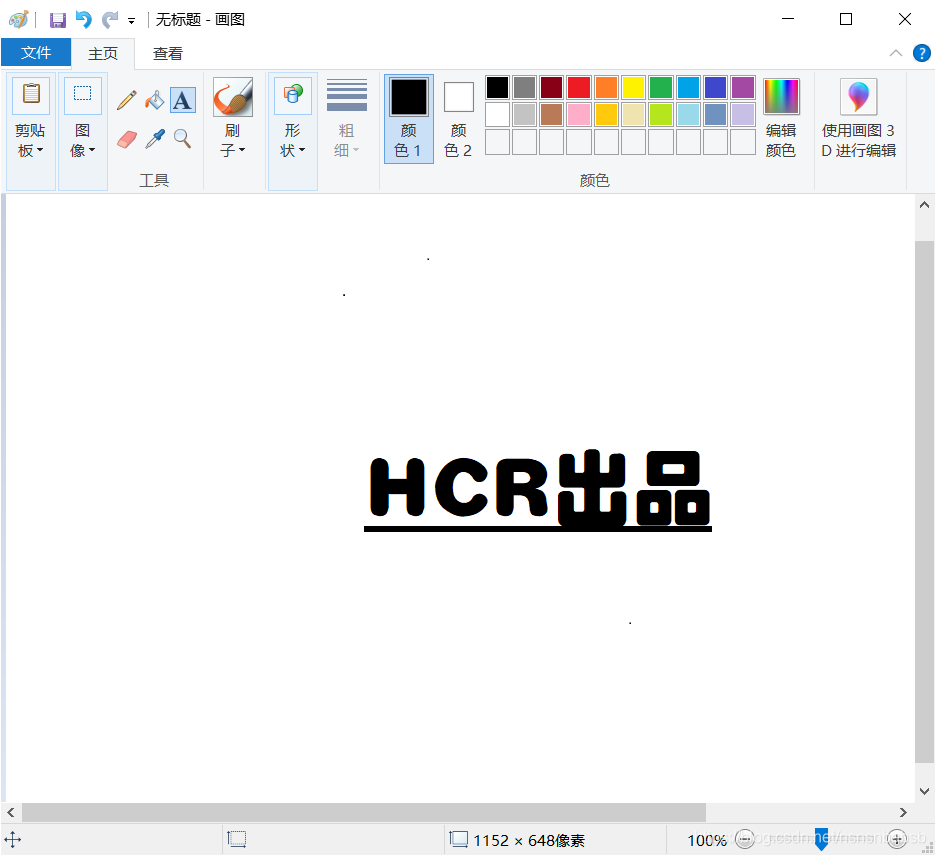

加logo，可以用我们的绘图软件设计我们的logo

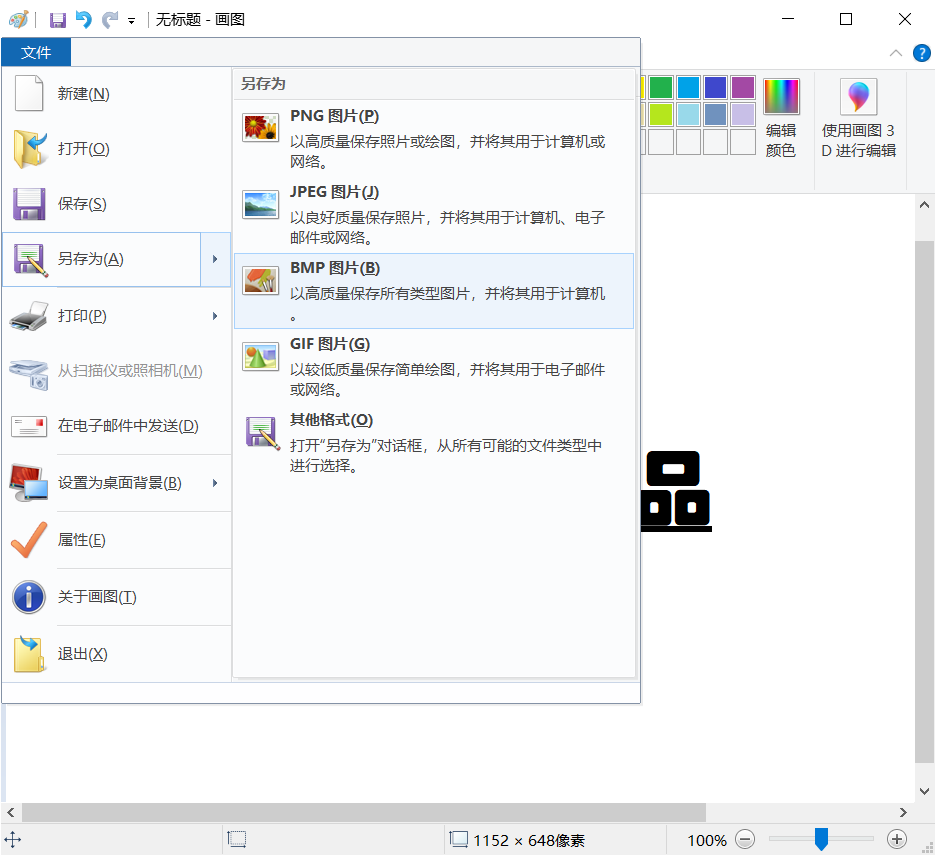

记住输出为BMP单色

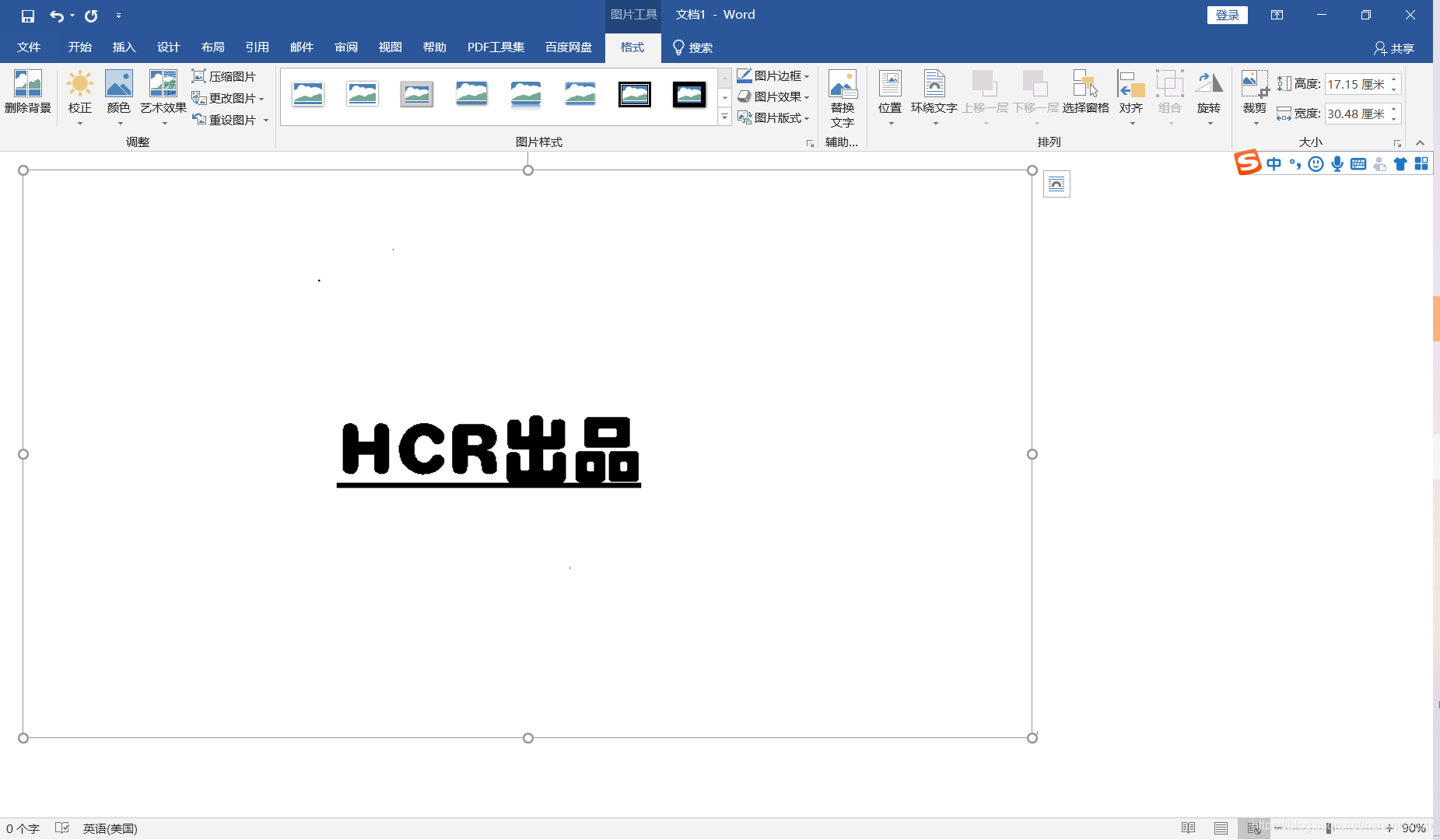

用word新建一个空白文档，且插入我们那个图片

复制到我们的板子上，我们要用丝印层

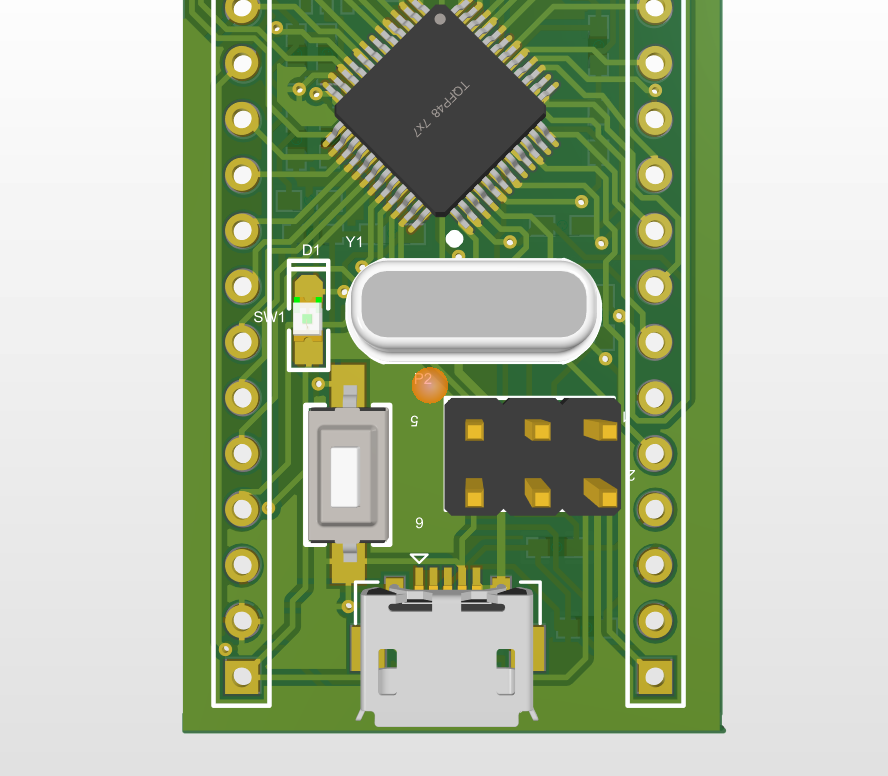

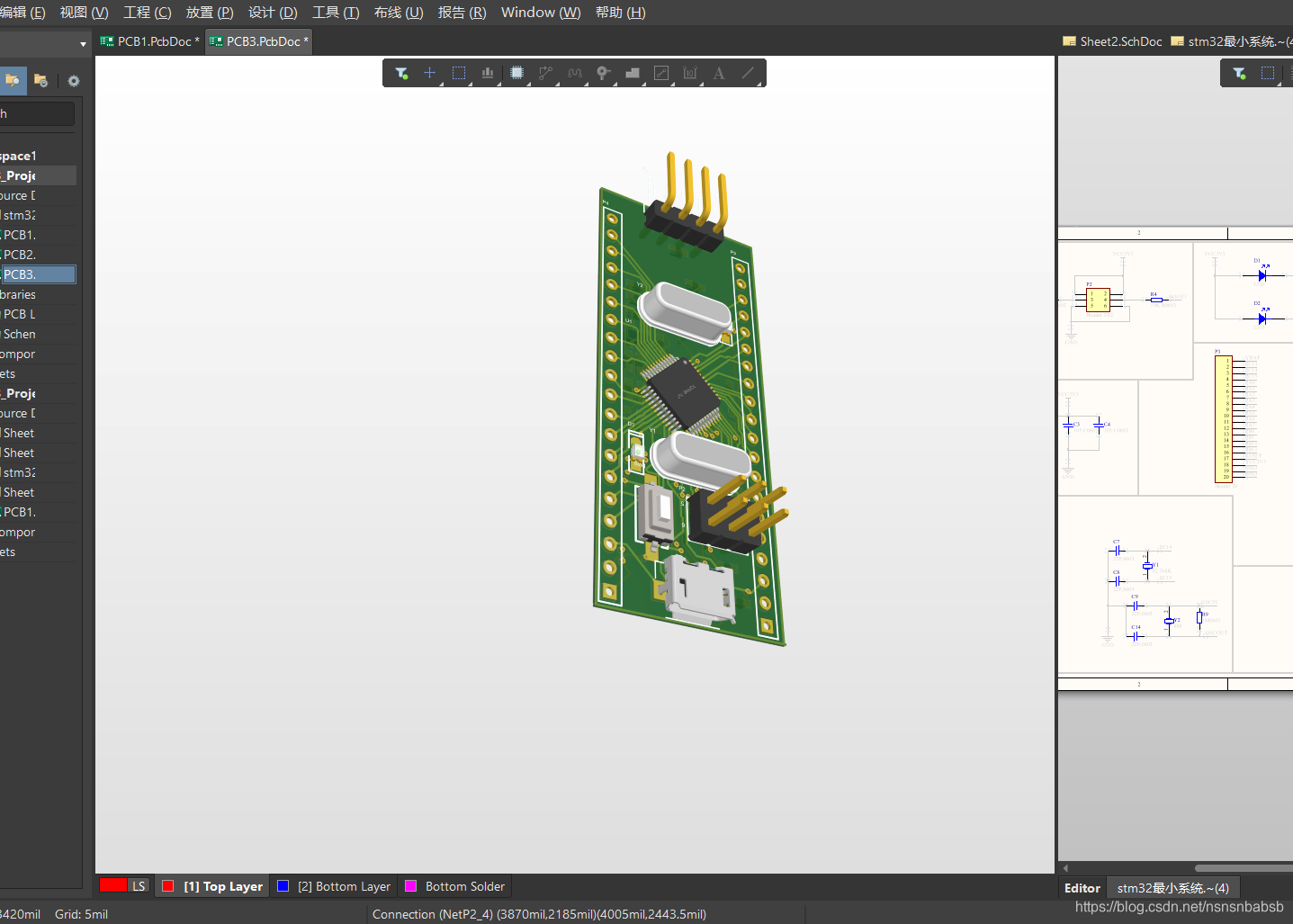

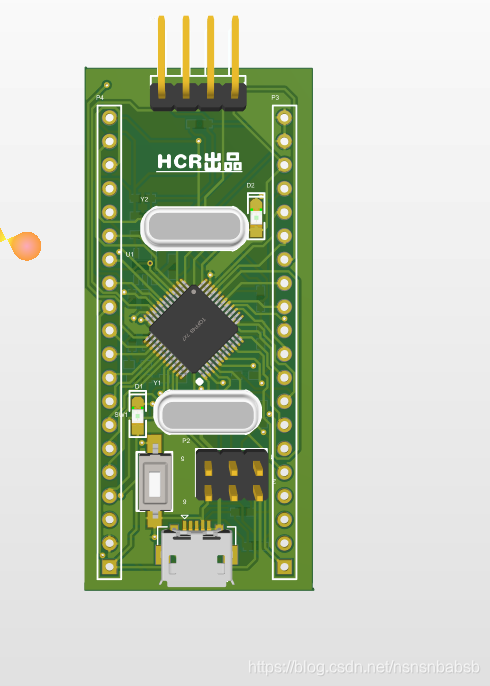

我们可以看看3D效果图

五.电气检查

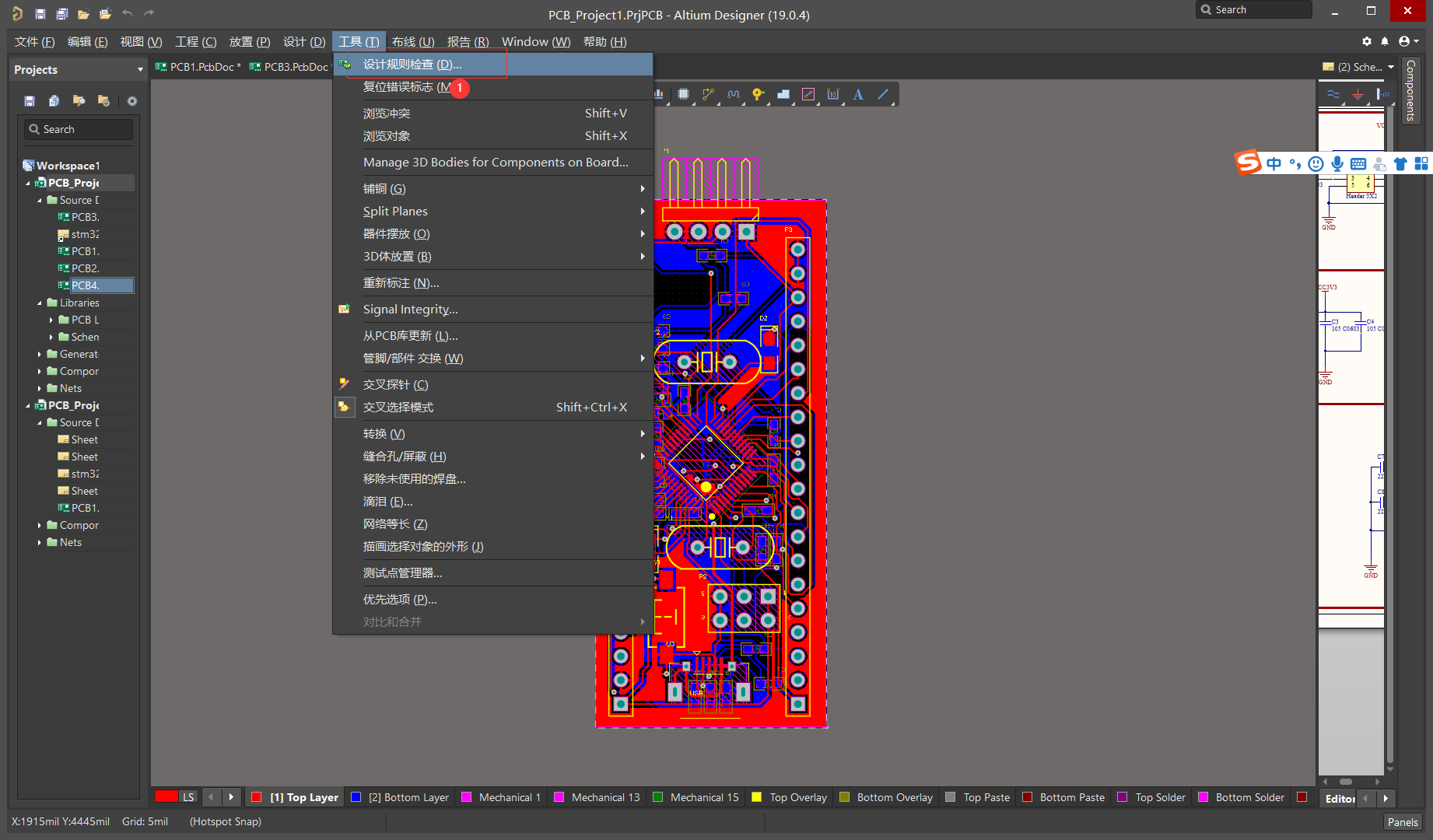

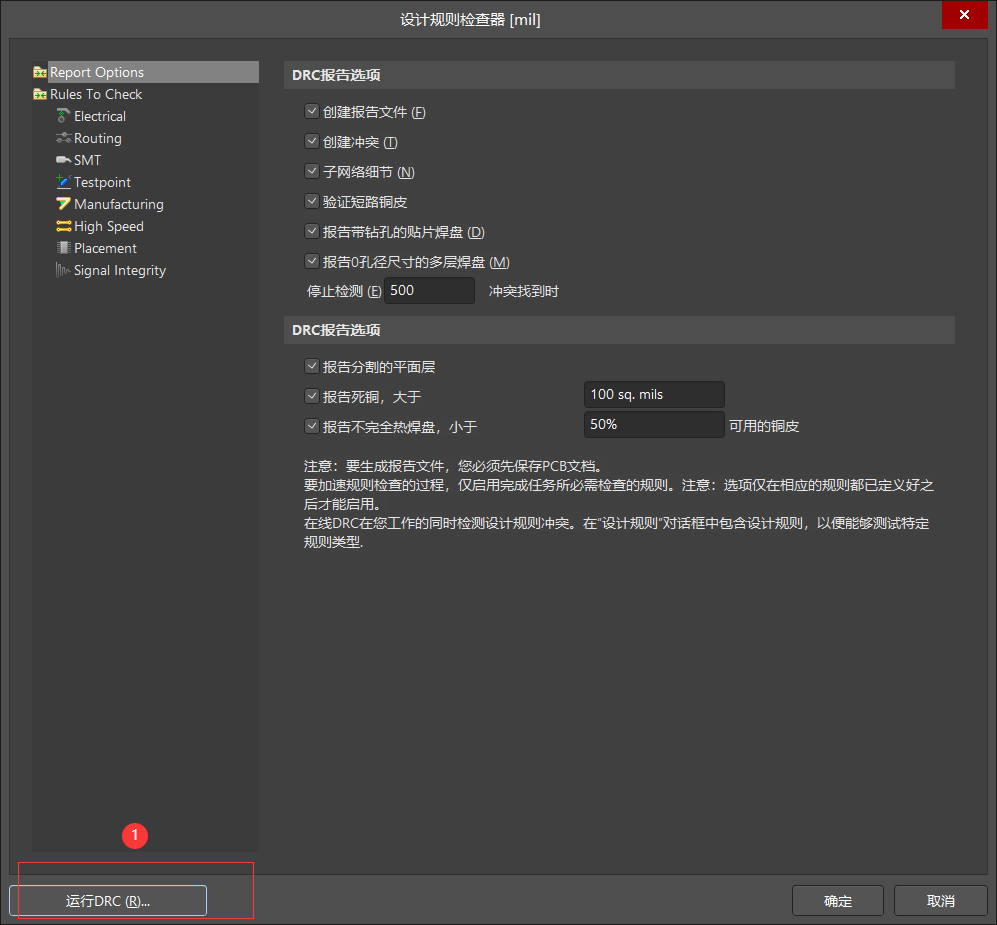

1）开始检查

2）运行

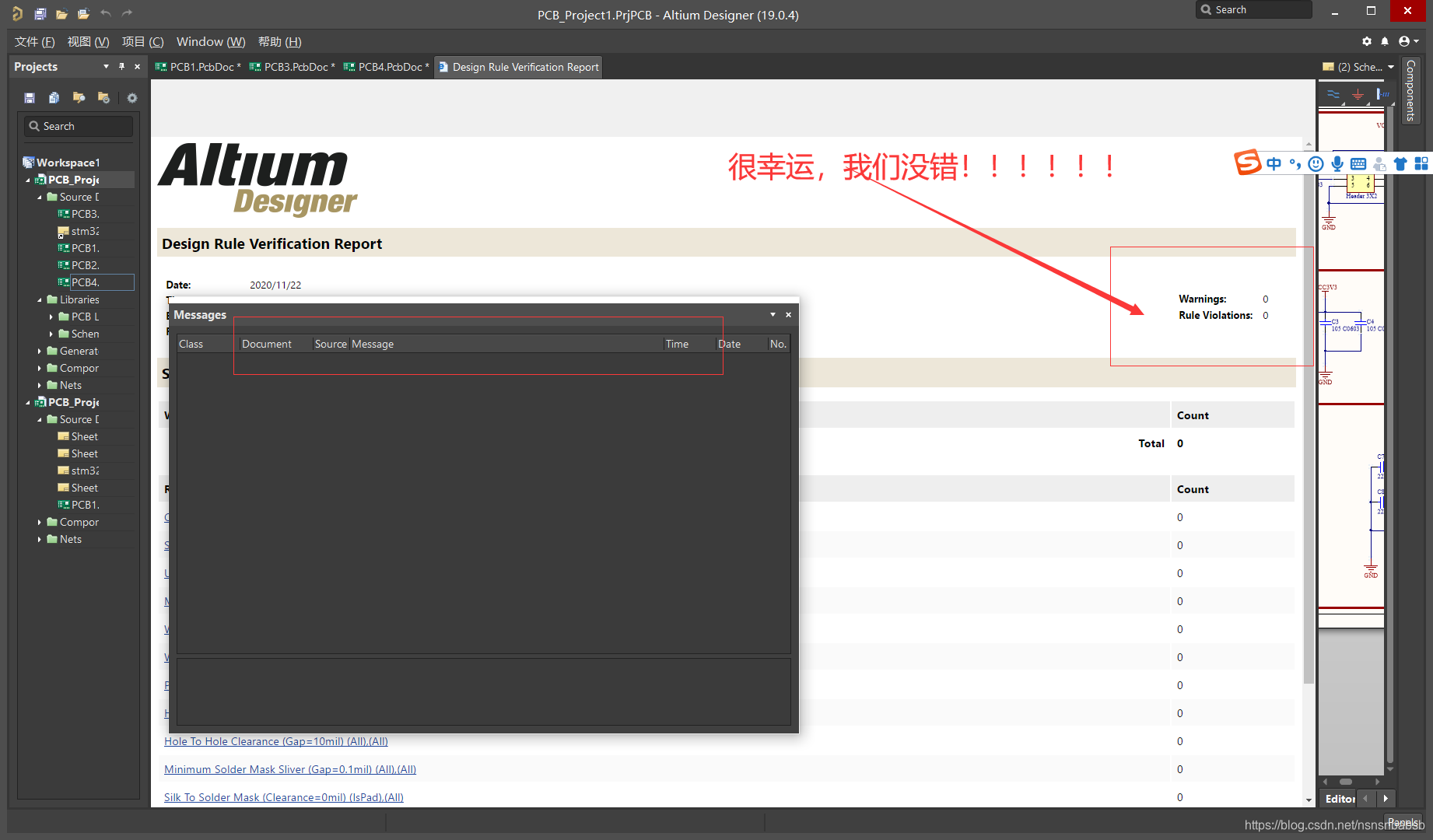

3）完成检查

如果没错，我们的PCB就大功告成

六.生成生成BOM表和网络表以及输出为Gerber光绘文件

1）.生成生成BOM表和网络表

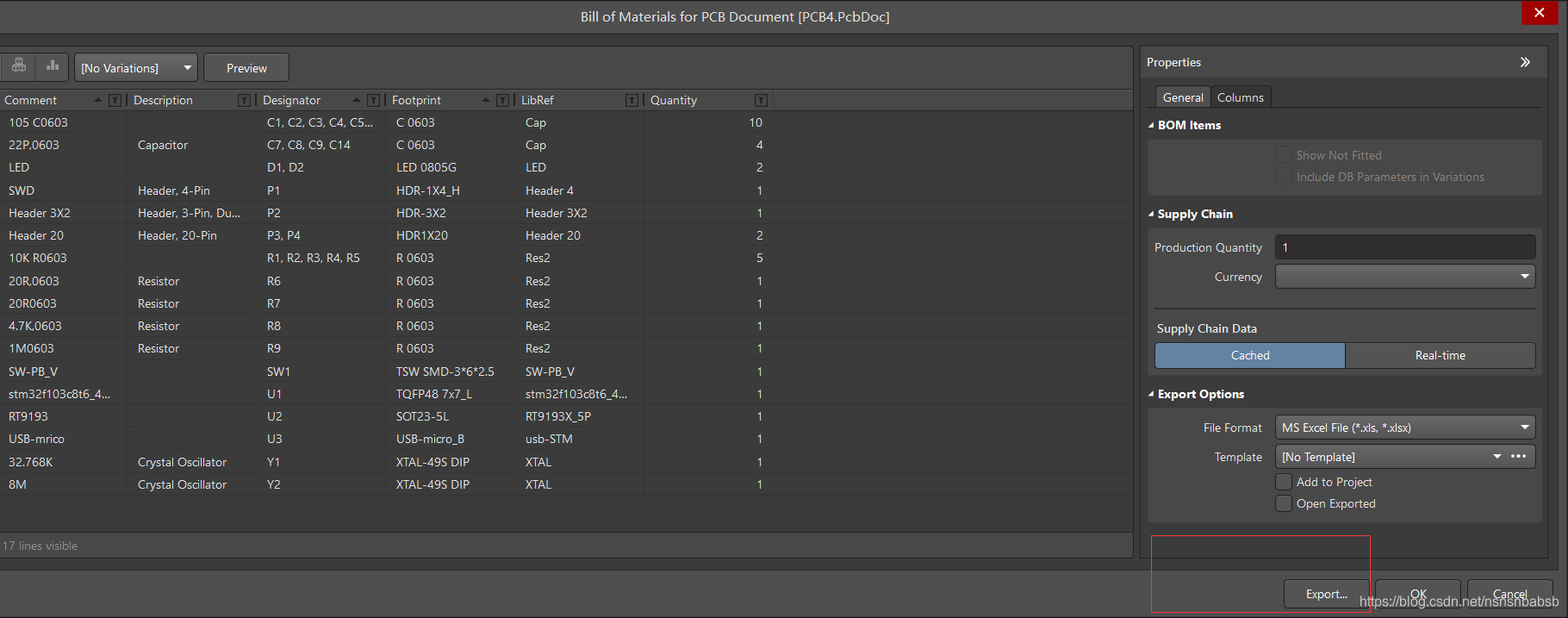

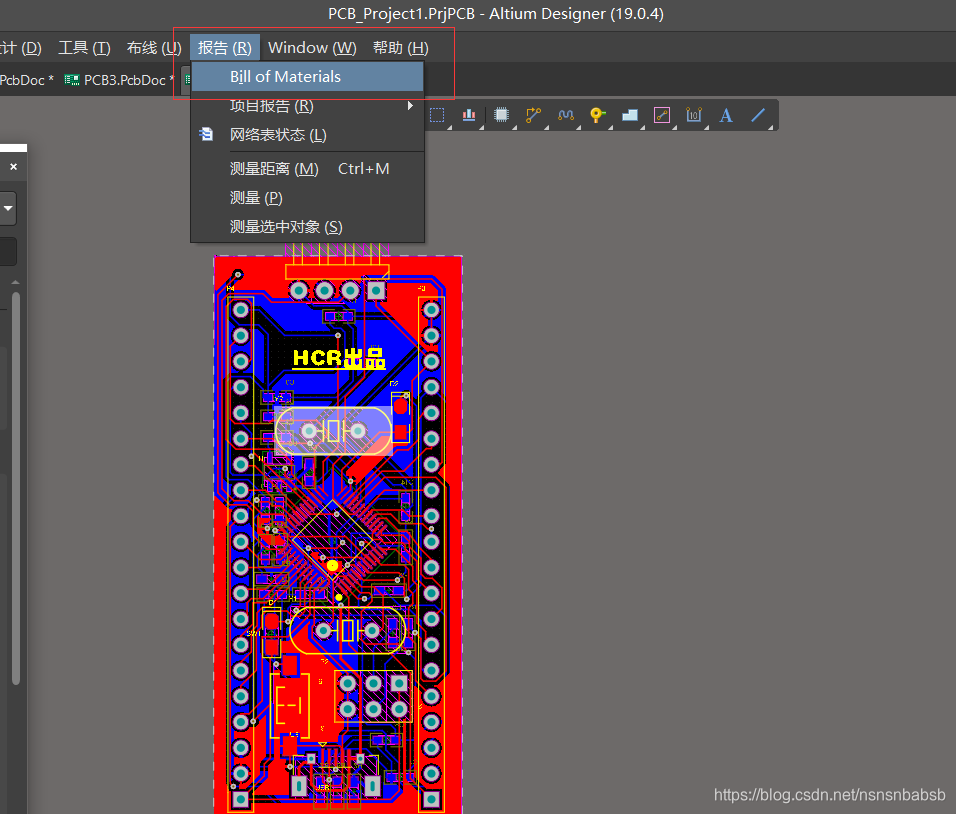

BOM表

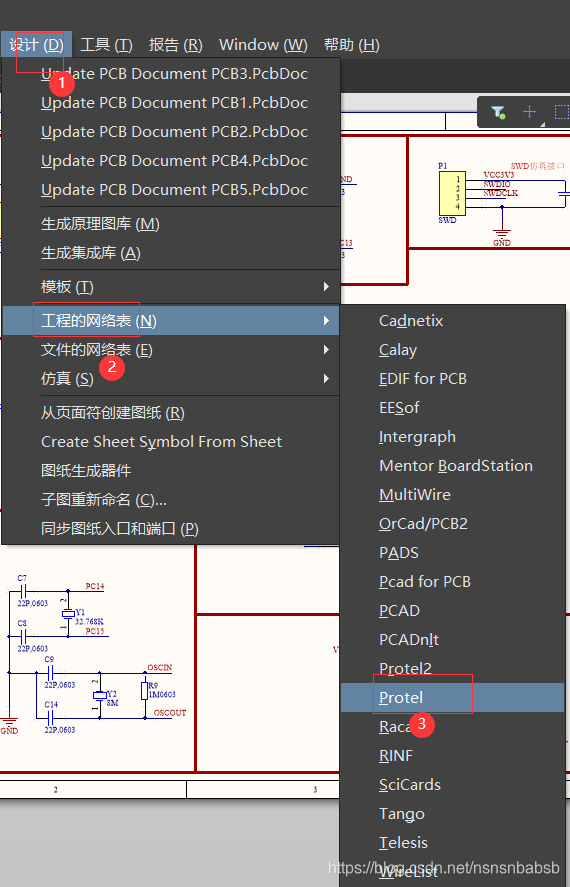

网络表

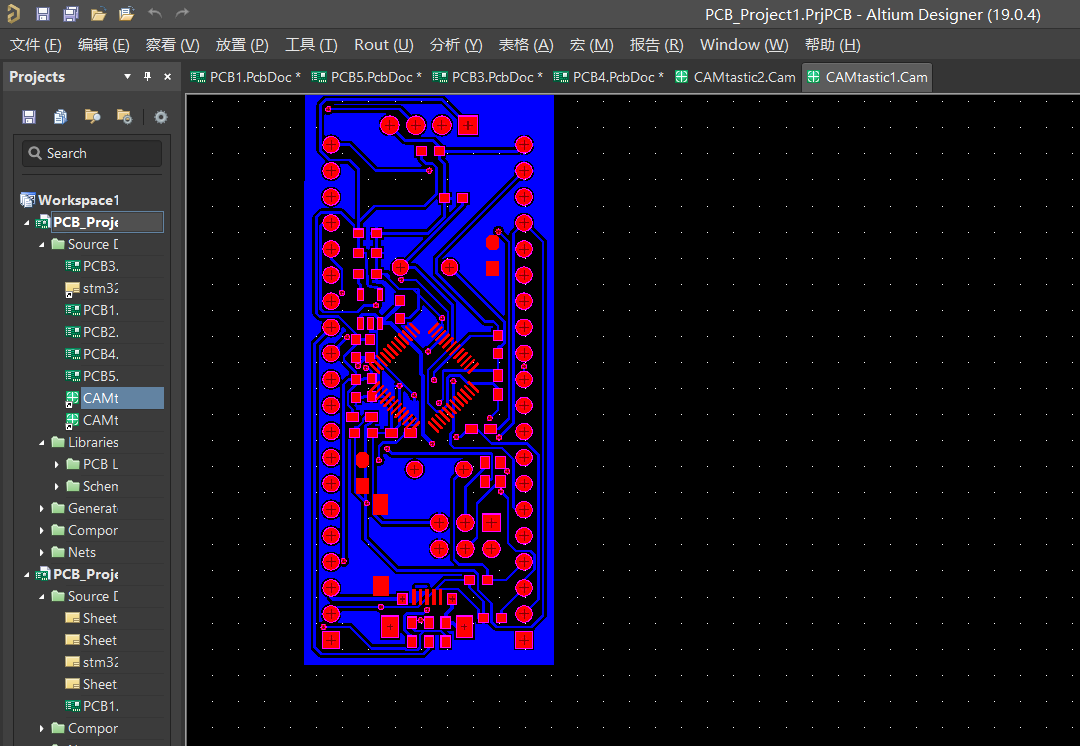

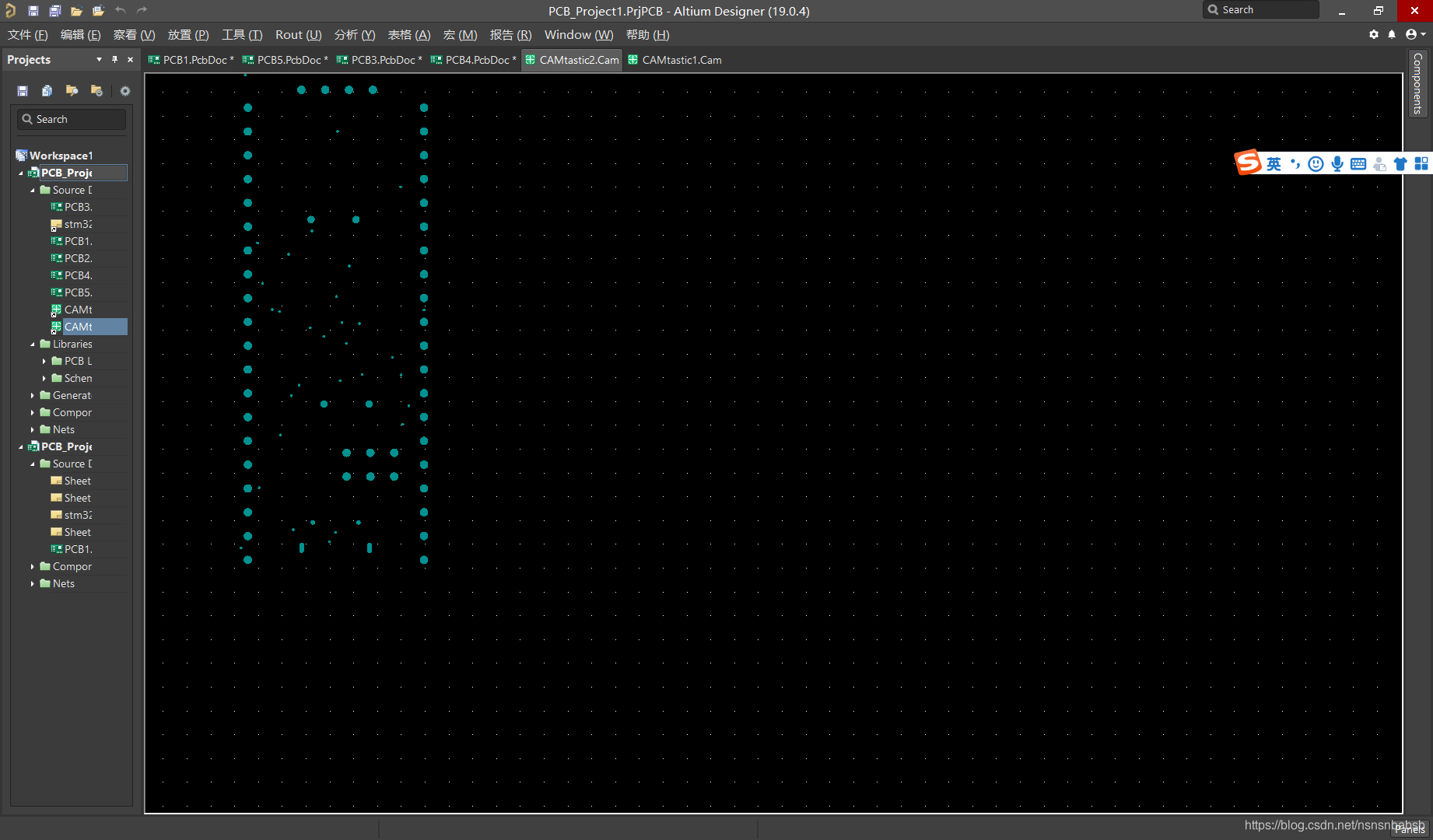

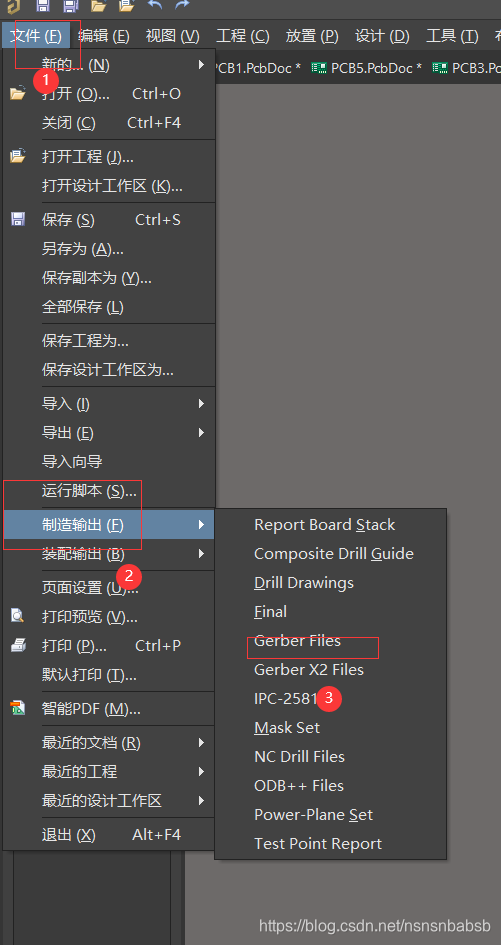

2）以及输出为Gerber光绘文件

博主这里不详细讲，这个博主讲的很好可以参考
参考 链接: [链接]
(https://blog.csdn.net/u011400634/article/details/106327414/).

七.总结

1）交流

      这里博主给大家介绍了，利用AD19由原理图画PCB的过程，博主这里讲的可能还有一些不足，但是我觉得关于使用这些软件的话，我们还是熟能生巧，希望大家多多练习，如果各位有疑问的话可以随时和我们联系，这里博主要安利这个简单易用的软件，真的太给力了。另外如果有学习上的问题要讨论，请您关注我个人的微信公众号，微信搜索h生活剪影很期待您的关注，我们一起进步。
