ARP

ARP（Address Resolution Protocol，地址解析协议）是将IP地址解析为以太网MAC地址（物理地址）的协议。在局域网中，当主机或其他网络设备有数据要发送给另一个主机或设备时，它必须知道对方的网络层地址（即IP地址）。但是仅仅有IP地址是不够的，因为IP数据报文必须封装成帧才能通过物理网络发送。因此发送方还需要有接收方的物理地址，也就需要一个从IP地址到物理地址的映射，ARP就是事先这么功能的协议。

1、ARP报文格式

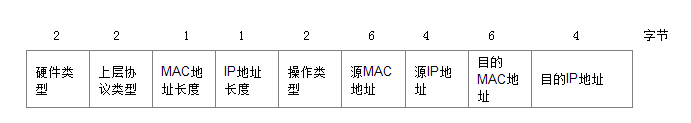

ARP是一个独立的三层协议，所以ARP报文在此数据链路层传输时不需要经过IP协议的封装，而是直接生成自己的报文，其中包括ARP报头，到数据链路层后再由对应的数据链路层协议进行封装。ARP报文分为ARP请求和ARP应答报文两种，二者格式可以统一用下图表示：

硬件类型，表示ARP报文可以在哪种类型的网络上传输

上层协议类型，表示硬件地址要映射的协议地址类型

操作类型，指定本次ARP报文类型（请求/应答）

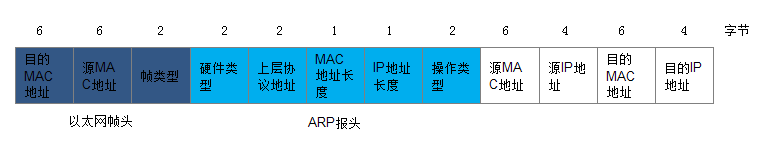

ARP报文并不是直接在网络层上发送的，它还是需要向下传输到数据链路层，所有当ARP报文传输到数据链路层后，需要再次进行封装。在以太网中，ARP传输到数据链路层后会封装成ARP帧。其格式如下图所示

可以看出，其帧封装都是一样的，网络层的直接作为数据链路层帧的数据部分。

目的MAC地址，如果是ARP请求帧，因为它是一个广播帧（后面会介绍），所以要填上广播MAC地址——FF-FF-FF-FF，其目标为网络上的所有主机

源MAC地址，发送ARP帧的节点MAC地址

帧类型，标识帧封装的上层协议

2、ARP映射表

无论是主机，还是交换机都会有一个用来缓存同一网段设备IP地址和MAC地址的ARP映射表，用于数据帧的转发。设备通过ARP解析到目的MAC地址后，将会在自己的ARP映射表中增加IP地址到MAC地址的映射表项，以用于后续到同一目的地数据帧的转发。

ARP表项分为动态ARP表项和静态ARP表型。



3*、ARP地址解析原理

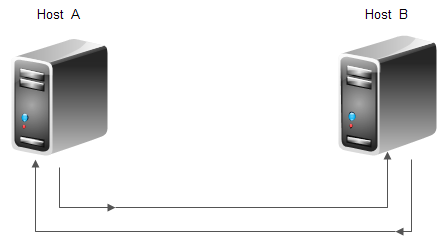

1. 主机A首先查看自己的ARP表（一个IP地址与MAC地址的映射表），确定其中是否包含有主机B的IP地址和对应的MAC地址。如果找到了对应的MAC地址，则主机A直接利用ARP表中的MAC地址对IP数据报进行帧封装，并将数据报发送给主机B。类似于计算机组成中高速缓存的命中。
2. 如果主机A在ARP表中找不到对应的MAC地址，则先缓存该数据报文，然后以广播方式（参见数据链路层物理地址寻址部分，目的MAC地址为广播MAC地址——FFFFFF，任一同网段的节点均可收到，该网络上的所有主机）发送一个ARP请求报文，ARP请求报文中的发送端（源）IP地址和发送端MAC地址分别为主机A的IP地址和MAC地址，目的IP地址和目的MAC地址为主机B的IP地址和全0的MAC地址。ARP请求报文是以广播的形式发送，所以该网段上的所有主机都会接收到这个请求包，但只有其IP地址与目的IP地址一致的主机B会对该请求进行处理。
3. 主机B将ARP请求报文中的发送端（主机A）的IP地址和MAC地址存入自己的ARP表中，然后以单播方式（一对一，点对点形式）向主机A发送一个ARP响应报文，应答报文中就包含了自己的MAC地址，即原来请求报文中要请求的MAC地址。
4. 主机A在收到来自主机B的ARP响应报文后，将主机B的MAC地址加入到自己的ARP表中以用于后续报文的转发，同时将原来缓存的IP数据报再次修改（在目的MAC地址子弹填上已获得的主机B的的MAC地址）后发送出去。

这里说一下网关，网关实质上是一个网络通向其他网络的IP地址，是一个逻辑概念，定义网络的边界。路由器是物理设备，除具备网关功能外，还具备路由功能（以后再说）。

比如说只有两个网络，网络A（192.168.1.1~192.168.1.254）和网络B（192.168.2.1`192.168.2.254），子网掩码为255.255.255.0。可以看出这两个网络属于不同的两个网络，不能直接进行通信。即使连接在同一台交换机上，TCP/IP协议也会根据子网掩码判定两个网络中的主机处于不同网络里，不能进行网络间通信。（交换机是在物理层上工作，按MAC地址访问，所以也称二层交换机，两个子网间不能互访，除非是具备路由功能和VLAN功能的三层交换机）。这种情况下则需要通过网关进行通信。因为只有两个网络，也就一条连接路径，所以只需要网关就可以。

但如果是多个网络结构，形成一个网状，即两个网络之间可以有多条访问路径，这样则需要网关和路由器两种设备，不过现在路由器已经继承了网关的功能，所以只需要一个路由器即可，利用路由器的路由功能选择最佳路径进行通信。

RARP

RARP分组的格式与ARP分组基本一致。RARP为逆地址解析协议，作用与ARP相反，用于将MAC地址转换为IP地址。

具有本地磁盘的系统引导时，一般是从磁盘上的配置文件中读取IP地址，但是无盘机，如X中断或无盘工作站，则需要采用其他方法来获得IP地址。

总得说来就是，网络上的每个系统都具有唯一的硬件地址，它是由网络接口生产厂家配置的。无盘系统的RARP实现过程是从接口卡上读取唯一的硬件地址，然后发送一份RARP请求，请求某个主机响应该无盘系统的IP地址。

RARP的工作过程如下：

1. 网络上每台设备都会有一个独一无二的硬件地址，一般是由设备厂商分配的MAC地址。发送主机从网卡上读取MAC地址，然后在网络上发送一个RARP请求的广播数据包，请求任何收到此请求的RARP服务器分配一个IP地址；
2. RARP服务器收到此请求后，检查其RARP表项，查找该MAC地址对应的IP地址；
3. 如果存在，RARP服务器就给发送主机回复一个响应数据包，并将此IP地址提供给对方主机使用；
4. 如果不存在，RARP服务器对此不做任何的响应；
5. 发送主机收到从RARP服务器的响应信息，就利用得到的IP地址进行通讯，如果一直没有收到RARP服务器的响应消息，表示初始化失败。
