本案例是使用OC语言完成的。

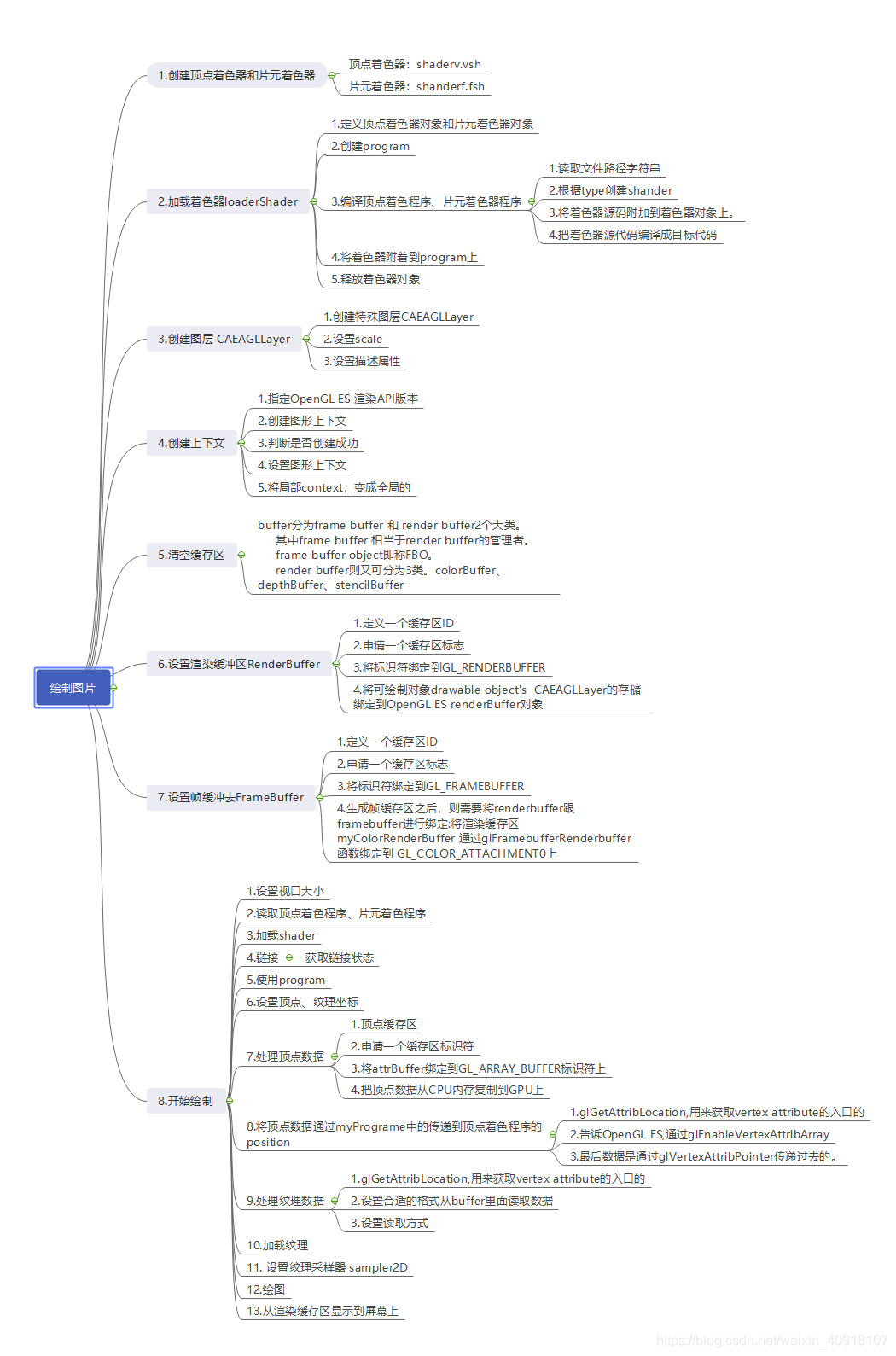

一、步骤

总的来说就6个步骤：

1. 创建⼀个顶点着⾊器对象和⼀个⽚段着⾊器对象
2. 将源代码链接到每个着⾊器对象
3. 编译着⾊器对象
4. 创建⼀个程序对象
5. 将编译后的着⾊器对象连接到程序对象
6. 链接程序对象

二、 使用到的方法解析

1.glCreateShader创建着色器

//type — 创建着⾊器的类型,GL_VERTEX_SHADER 或者GL_FRAGMENT_SHADER
//返回值 — 是指向新着⾊器对象的句柄.
GLuint glCreateShader(GLenum type);
1
2
3

2.glDeleteShader删除着⾊器

//shader — 要删除的着⾊器对象句柄
void glDeleteShader(GLuint shader);
1
2

3.glShaderSource将着色器源码附加到着色器对象上

//将着色器源码附加到着色器对象上。
    //参数1：shader,要编译的着色器对象 *shader
    //参数2：numOfStrings,传递的源码字符串数量 1个
    //参数3：strings,着色器程序的源码（真正的着色器程序源码）
    //参数4：lenOfStrings,长度，具有每个字符串长度的数组，或NULL，这意味着字符串是NULL终止的
    glShaderSource(*shader, 1, &source,NULL);
1
2
3
4
5
6

4.把着色器源代码编译成目标代码

    glCompileShader(*shader);
1

5.glCreateProgram 创建Program

//创建⼀个程序对象
//返回值: 返回⼀个执⾏新程序对象的句柄
GLUint glCreateProgram( )
1
2
3

6.glDeleteProgram 删除Program

void glDeleteProgram( GLuint program )
1

7.glAttachShader着⾊器与程序连接/附着

//着⾊器与程序连接/附着
//program : 指向程序对象的句柄
//shader : 指向程序连接的着⾊器对象的句柄
void glAttachShader( GLuint program , GLuint shader );
1
2
3
4

8.glDetachShader断开连接

//断开连接
void glDetachShader(GLuint program);
1
2

9.glLinkProgram链接Program

//program: 指向程序对象句柄
glLinkProgram(GLuint program)
1
2

10.检测链接是否成功

链接程序之后, 需要检查链接是否成功. 你可以使⽤glGetProgramiv 检查链接状态:

/**
program: 需要获取信息的程序对象句柄
pname : 获取信息的参数,可以是:
GL_ACTIVE_ATTRIBUTES
GL_ACTIVE_ATTRIBUTES_MAX_LENGTH
GL_ACTIVE_UNIFORM_BLOCK
GL_ACTIVE_UNIFORM_BLOCK_MAX_LENGTH
GL_ACTIVE_UNIFROMS
GL_ACTIVE_UNIFORM_MAX_LENGTH
GL_ATTACHED_SHADERS
GL_DELETE_STATUS
GL_INFO_LOG_LENGTH
GL_LINK_STATUS
GL_PROGRAM_BINARY_RETRIEVABLE_HINT
GL_TRANSFORM_FEEDBACK_BUFFER_MODE
GL_TRANSFORM_FEEDBACK_VARYINGS
GL_TRANSFORM_FEEDBACK_VARYING_MAX_LENGTH
GL_VALIDATE_STATUS
params : 指向查询结果整数存储位置的指针
**/
void glGetProgramiv (GLuint program,GLenum pname, GLint *params);

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

11.glGetPorgramInfoLog从程序信息⽇志中获取信息

从程序信息⽇志中获取信息/**
void glGetPorgramInfoLog( GLuint program ,GLSizei maxLength, GLSizei *length , GLChar *infoLog )
program : 指向需要获取信息的程序对象句柄
maxLength : 存储信息⽇志的缓存区⼤⼩
length : 写⼊的信息⽇志⻓度(减去null 终⽌符),如果不需要知道⻓度,这个参数可以为Null.
infoLog : 指向存储信息⽇志的字符缓存区的指针
program: 设置为活动程序的程序对象句柄.
**/
void glUseProgram(GLuint program)

1
2
3
4
5
6
7
8
9
10

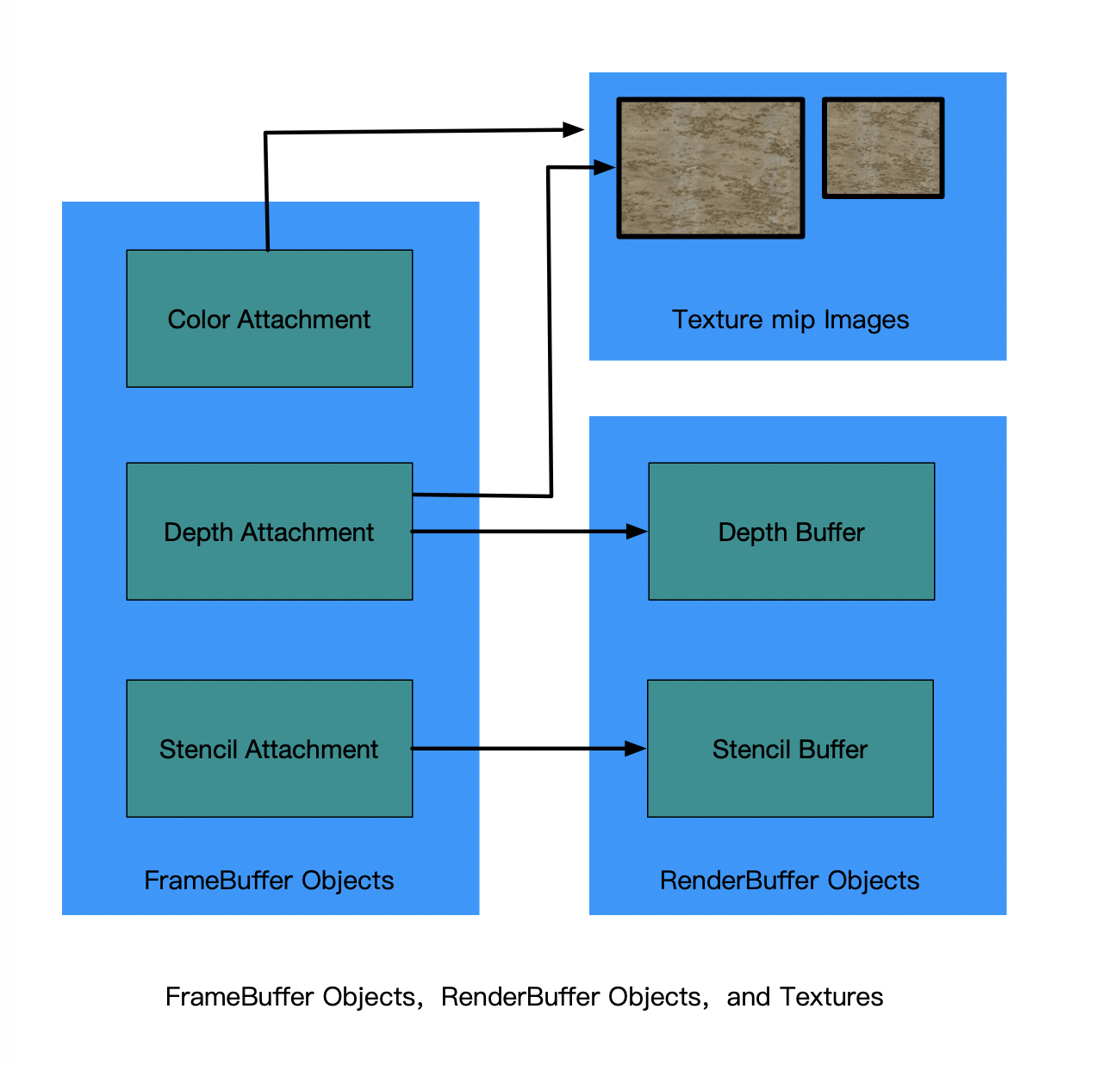

12.RenderBUffe & FrameBuffer

• RenderBuffer：是一个通过应用分配的2D图像缓冲区，需要附着在FrameBuffer上
• FrameBuffer：是一个收集颜色、深度和模板缓存区的附着点，简称FBO，即是一个管理者，用来管理RenderBuffer，且FrameBuffer没有实际的存储功能，真正实现存储的是RenderBuffer

三、UIView中的代码

/*
 不采样GLKBaseEffect，使用编译链接自定义的着色器（shader）。用简单的glsl语言来实现顶点、片元着色器，并图形进行简单的变换。
 思路：
   1.创建图层
   2.创建上下文
   3.清空缓存区
   4.设置RenderBuffer
   5.设置FrameBuffer
   6.开始绘制

 */
#import <OpenGLES/ES2/gl.h>
#import "CCView.h"
@interface CCView()

//在iOS和tvOS上绘制OpenGL ES内容的图层，继承与CALayer
@property(nonatomic,strong)CAEAGLLayer *myEagLayer;

@property(nonatomic,strong)EAGLContext *myContext;

@property(nonatomic,assign)GLuint myColorRenderBuffer;
@property(nonatomic,assign)GLuint myColorFrameBuffer;

@property(nonatomic,assign)GLuint myPrograme;

@end

@implementation CCView

-(void)layoutSubviews
{
    //1.设置图层
    [self setupLayer];

    //2.设置图形上下文
    [self setupContext];

    //3.清空缓存区
    [self deleteRenderAndFrameBuffer];

    //4.设置RenderBuffer
    [self setupRenderBuffer];

    //5.设置FrameBuffer
    [self setupFrameBuffer];

    //6.开始绘制
    [self renderLayer];
}

//6.开始绘制
-(void)renderLayer
{
    //设置清屏颜色
    glClearColor(0.3f, 0.45f, 0.5f, 1.0f);
    //清除屏幕
    glClear(GL_COLOR_BUFFER_BIT);

    //1.设置视口大小
    CGFloat scale = [[UIScreen mainScreen]scale];
    glViewport(self.frame.origin.x * scale, self.frame.origin.y * scale, self.frame.size.width * scale, self.frame.size.height * scale);

    //2.读取顶点着色程序、片元着色程序
    NSString *vertFile = [[NSBundle mainBundle]pathForResource:@"shaderv" ofType:@"vsh"];
    NSString *fragFile = [[NSBundle mainBundle]pathForResource:@"shaderf" ofType:@"fsh"];

    NSLog(@"vertFile:%@",vertFile);
    NSLog(@"fragFile:%@",fragFile);

    //3.加载shader
    self.myPrograme = [self loadShaders:vertFile Withfrag:fragFile];

    //4.链接
    glLinkProgram(self.myPrograme);
    GLint linkStatus;
    //获取链接状态
    glGetProgramiv(self.myPrograme, GL_LINK_STATUS, &linkStatus);
    if (linkStatus == GL_FALSE) {
        GLchar message[512];
        glGetProgramInfoLog(self.myPrograme, sizeof(message), 0, &message[0]);
        NSString *messageString = [NSString stringWithUTF8String:message];
        NSLog(@"Program Link Error:%@",messageString);
        return;
    }

    NSLog(@"Program Link Success!");
    //5.使用program
    glUseProgram(self.myPrograme);

    //6.设置顶点、纹理坐标
    //前3个是顶点坐标，后2个是纹理坐标
    GLfloat attrArr[] =
    {
        0.5f, -0.5f, -1.0f,     1.0f, 0.0f,
        -0.5f, 0.5f, -1.0f,     0.0f, 1.0f,
        -0.5f, -0.5f, -1.0f,    0.0f, 0.0f,

        0.5f, 0.5f, -1.0f,      1.0f, 1.0f,
        -0.5f, 0.5f, -1.0f,     0.0f, 1.0f,
        0.5f, -0.5f, -1.0f,     1.0f, 0.0f,
    };


    //7.-----处理顶点数据--------
    //(1)顶点缓存区
    GLuint attrBuffer;
    //(2)申请一个缓存区标识符
    glGenBuffers(1, &attrBuffer);
    //(3)将attrBuffer绑定到GL_ARRAY_BUFFER标识符上
    glBindBuffer(GL_ARRAY_BUFFER, attrBuffer);
    //(4)把顶点数据从CPU内存复制到GPU上
    glBufferData(GL_ARRAY_BUFFER, sizeof(attrArr), attrArr, GL_DYNAMIC_DRAW);

    //8.将顶点数据通过myPrograme中的传递到顶点着色程序的position
    //1.glGetAttribLocation,用来获取vertex attribute的入口的.
    //2.告诉OpenGL ES,通过glEnableVertexAttribArray，
    //3.最后数据是通过glVertexAttribPointer传递过去的。

    //(1)注意：第二参数字符串必须和shaderv.vsh中的输入变量：position保持一致
    GLuint position = glGetAttribLocation(self.myPrograme, "position");

    //(2).设置合适的格式从buffer里面读取数据
    glEnableVertexAttribArray(position);

    //(3).设置读取方式
    //参数1：index,顶点数据的索引
    //参数2：size,每个顶点属性的组件数量，1，2，3，或者4.默认初始值是4.
    //参数3：type,数据中的每个组件的类型，常用的有GL_FLOAT,GL_BYTE,GL_SHORT。默认初始值为GL_FLOAT
    //参数4：normalized,固定点数据值是否应该归一化，或者直接转换为固定值。（GL_FALSE）
    //参数5：stride,连续顶点属性之间的偏移量，默认为0；
    //参数6：指定一个指针，指向数组中的第一个顶点属性的第一个组件。默认为0
    glVertexAttribPointer(position, 3, GL_FLOAT, GL_FALSE, sizeof(GLfloat) * 5, NULL);


    //9.----处理纹理数据-------
    //(1).glGetAttribLocation,用来获取vertex attribute的入口的.
    //注意：第二参数字符串必须和shaderv.vsh中的输入变量：textCoordinate保持一致
    GLuint textCoor = glGetAttribLocation(self.myPrograme, "textCoordinate");

    //(2).设置合适的格式从buffer里面读取数据
    glEnableVertexAttribArray(textCoor);

    //(3).设置读取方式
    //参数1：index,顶点数据的索引
    //参数2：size,每个顶点属性的组件数量，1，2，3，或者4.默认初始值是4.
    //参数3：type,数据中的每个组件的类型，常用的有GL_FLOAT,GL_BYTE,GL_SHORT。默认初始值为GL_FLOAT
    //参数4：normalized,固定点数据值是否应该归一化，或者直接转换为固定值。（GL_FALSE）
    //参数5：stride,连续顶点属性之间的偏移量，默认为0；
    //参数6：指定一个指针，指向数组中的第一个顶点属性的第一个组件。默认为0
    glVertexAttribPointer(textCoor, 2, GL_FLOAT, GL_FALSE, sizeof(GLfloat)*5, (float *)NULL + 3);

    //10.加载纹理
    [self setupTexture:@"kunkun"];

    //11. 设置纹理采样器 sampler2D
    glUniform1i(glGetUniformLocation(self.myPrograme, "colorMap"), 0);

    //12.绘图
    glDrawArrays(GL_TRIANGLES, 0, 6);

    //13.从渲染缓存区显示到屏幕上
    [self.myContext presentRenderbuffer:GL_RENDERBUFFER];


}



//从图片中加载纹理
- (GLuint)setupTexture:(NSString *)fileName {

    //1、将 UIImage 转换为 CGImageRef
    CGImageRef spriteImage = [UIImage imageNamed:fileName].CGImage;

    //判断图片是否获取成功
    if (!spriteImage) {
        NSLog(@"Failed to load image %@", fileName);
        exit(1);
    }

    //2、读取图片的大小，宽和高
    size_t width = CGImageGetWidth(spriteImage);
    size_t height = CGImageGetHeight(spriteImage);

    //3.获取图片字节数 宽*高*4（RGBA）
    GLubyte * spriteData = (GLubyte *) calloc(width * height * 4, sizeof(GLubyte));

    //4.创建上下文
    /*
     参数1：data,指向要渲染的绘制图像的内存地址
     参数2：width,bitmap的宽度，单位为像素
     参数3：height,bitmap的高度，单位为像素
     参数4：bitPerComponent,内存中像素的每个组件的位数，比如32位RGBA，就设置为8
     参数5：bytesPerRow,bitmap的没一行的内存所占的比特数
     参数6：colorSpace,bitmap上使用的颜色空间  kCGImageAlphaPremultipliedLast：RGBA
     */
    CGContextRef spriteContext = CGBitmapContextCreate(spriteData, width, height, 8, width*4,CGImageGetColorSpace(spriteImage), kCGImageAlphaPremultipliedLast);


    //5、在CGContextRef上--> 将图片绘制出来
    /*
     CGContextDrawImage 使用的是Core Graphics框架，坐标系与UIKit 不一样。UIKit框架的原点在屏幕的左上角，Core Graphics框架的原点在屏幕的左下角。
     CGContextDrawImage
     参数1：绘图上下文
     参数2：rect坐标
     参数3：绘制的图片
     */
    CGRect rect = CGRectMake(0, 0, width, height);

    //6.使用默认方式绘制
    CGContextDrawImage(spriteContext, rect, spriteImage);

    //7、画图完毕就释放上下文
    CGContextRelease(spriteContext);

    //8、绑定纹理到默认的纹理ID（
    glBindTexture(GL_TEXTURE_2D, 0);

    //9.设置纹理属性
    /*
     参数1：纹理维度
     参数2：线性过滤、为s,t坐标设置模式
     参数3：wrapMode,环绕模式
     */
    glTexParameteri( GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR );
    glTexParameteri( GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR );
    glTexParameteri( GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_CLAMP_TO_EDGE);
    glTexParameteri( GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_CLAMP_TO_EDGE);

    float fw = width, fh = height;

    //10.载入纹理2D数据
    /*
     参数1：纹理模式，GL_TEXTURE_1D、GL_TEXTURE_2D、GL_TEXTURE_3D
     参数2：加载的层次，一般设置为0
     参数3：纹理的颜色值GL_RGBA
     参数4：宽
     参数5：高
     参数6：border，边界宽度
     参数7：format
     参数8：type
     参数9：纹理数据
     */
    glTexImage2D(GL_TEXTURE_2D, 0, GL_RGBA, fw, fh, 0, GL_RGBA, GL_UNSIGNED_BYTE, spriteData);

    //11.释放spriteData
    free(spriteData);
    return 0;
}

//5.设置FrameBuffer
-(void)setupFrameBuffer
{
    //1.定义一个缓存区ID
    GLuint buffer;

    //2.申请一个缓存区标志
    //glGenRenderbuffers(1, &buffer);
    //glGenFramebuffers(1, &buffer);
    glGenBuffers(1, &buffer);

    //3.
    self.myColorFrameBuffer = buffer;

    //4.
    glBindFramebuffer(GL_FRAMEBUFFER, self.myColorFrameBuffer);

    /*生成帧缓存区之后，则需要将renderbuffer跟framebuffer进行绑定，
     调用glFramebufferRenderbuffer函数进行绑定到对应的附着点上，后面的绘制才能起作用
     */

    //5.将渲染缓存区myColorRenderBuffer 通过glFramebufferRenderbuffer函数绑定到 GL_COLOR_ATTACHMENT0上。
    glFramebufferRenderbuffer(GL_FRAMEBUFFER, GL_COLOR_ATTACHMENT0, GL_RENDERBUFFER, self.myColorRenderBuffer);

}

//4.设置RenderBuffer
-(void)setupRenderBuffer
{
    //1.定义一个缓存区ID
    GLuint buffer;

    //2.申请一个缓存区标志
    glGenRenderbuffers(1, &buffer);

    //3.
    self.myColorRenderBuffer = buffer;

    //4.将标识符绑定到GL_RENDERBUFFER
    glBindRenderbuffer(GL_RENDERBUFFER, self.myColorRenderBuffer);

    //5.将可绘制对象drawable object's  CAEAGLLayer的存储绑定到OpenGL ES renderBuffer对象
    [self.myContext renderbufferStorage:GL_RENDERBUFFER fromDrawable:self.myEagLayer];


}

//3.清空缓存区
-(void)deleteRenderAndFrameBuffer
{
    /*
     buffer分为frame buffer 和 render buffer2个大类。
     其中frame buffer 相当于render buffer的管理者。
     frame buffer object即称FBO。
     render buffer则又可分为3类。colorBuffer、depthBuffer、stencilBuffer。
     */

    glDeleteBuffers(1, &_myColorRenderBuffer);
    self.myColorRenderBuffer = 0;

    glDeleteBuffers(1, &_myColorFrameBuffer);
    self.myColorFrameBuffer = 0;

}


//2.设置上下文
-(void)setupContext
{
    //1.指定OpenGL ES 渲染API版本，我们使用2.0
    EAGLRenderingAPI api = kEAGLRenderingAPIOpenGLES2;
    //2.创建图形上下文
    EAGLContext *context = [[EAGLContext alloc]initWithAPI:api];
    //3.判断是否创建成功
    if (!context) {
        NSLog(@"Create context failed!");
        return;
    }
    //4.设置图形上下文
    if (![EAGLContext setCurrentContext:context]) {
        NSLog(@"setCurrentContext failed!");
        return;
    }
    //5.将局部context，变成全局的
    self.myContext = context;

}

//1.设置图层
-(void)setupLayer
{
    //1.创建特殊图层
    /*
     重写layerClass，将CCView返回的图层从CALayer替换成CAEAGLLayer
     */
    self.myEagLayer = (CAEAGLLayer *)self.layer;

    //2.设置scale
    [self setContentScaleFactor:[[UIScreen mainScreen]scale]];


    //3.设置描述属性，这里设置不维持渲染内容以及颜色格式为RGBA8
    /*
     kEAGLDrawablePropertyRetainedBacking  表示绘图表面显示后，是否保留其内容。
     kEAGLDrawablePropertyColorFormat
         可绘制表面的内部颜色缓存区格式，这个key对应的值是一个NSString指定特定颜色缓存区对象。默认是kEAGLColorFormatRGBA8；

         kEAGLColorFormatRGBA8：32位RGBA的颜色，4*8=32位
         kEAGLColorFormatRGB565：16位RGB的颜色，
         kEAGLColorFormatSRGBA8：sRGB代表了标准的红、绿、蓝，即CRT显示器、LCD显示器、投影机、打印机以及其他设备中色彩再现所使用的三个基本色素。sRGB的色彩空间基于独立的色彩坐标，可以使色彩在不同的设备使用传输中对应于同一个色彩坐标体系，而不受这些设备各自具有的不同色彩坐标的影响。


     */
    self.myEagLayer.drawableProperties = [NSDictionary dictionaryWithObjectsAndKeys:@false,kEAGLDrawablePropertyRetainedBacking, kEAGLColorFormatRGBA8,kEAGLDrawablePropertyColorFormat,nil];

}

+(Class)layerClass
{
    return [CAEAGLLayer class];
}


#pragma mark --shader
//加载shader
-(GLuint)loadShaders:(NSString *)vert Withfrag:(NSString *)frag
{
    //1.定义2个零时着色器对象
    GLuint verShader, fragShader;
    //创建program
    GLint program = glCreateProgram();

    //2.编译顶点着色程序、片元着色器程序
    //参数1：编译完存储的底层地址
    //参数2：编译的类型，GL_VERTEX_SHADER（顶点）、GL_FRAGMENT_SHADER(片元)
    //参数3：文件路径
    [self compileShader:&verShader type:GL_VERTEX_SHADER file:vert];
    [self compileShader:&fragShader type:GL_FRAGMENT_SHADER file:frag];

    //3.创建最终的程序
    glAttachShader(program, verShader);
    glAttachShader(program, fragShader);

    //4.释放不需要的shader
    glDeleteShader(verShader);
    glDeleteShader(fragShader);

    return program;
}

//编译shader
- (void)compileShader:(GLuint *)shader type:(GLenum)type file:(NSString *)file{

    //1.读取文件路径字符串
    NSString* content = [NSString stringWithContentsOfFile:file encoding:NSUTF8StringEncoding error:nil];
    const GLchar* source = (GLchar *)[content UTF8String];

    //2.创建一个shader（根据type类型）
    *shader = glCreateShader(type);

    //3.将着色器源码附加到着色器对象上。
    //参数1：shader,要编译的着色器对象 *shader
    //参数2：numOfStrings,传递的源码字符串数量 1个
    //参数3：strings,着色器程序的源码（真正的着色器程序源码）
    //参数4：lenOfStrings,长度，具有每个字符串长度的数组，或NULL，这意味着字符串是NULL终止的
    glShaderSource(*shader, 1, &source,NULL);

    //4.把着色器源代码编译成目标代码
    glCompileShader(*shader);


}


@end
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
339
340
341
342
343
344
345
346
347
348
349
350
351
352
353
354
355
356
357
358
359
360
361
362
363
364
365
366
367
368
369
370
371
372
373
374
375
376
377
378
379
380
381
382
383
384
385
386
387
388
389
390
391
392
393
394
395
396
397
398
399
400
401
402
403
404
405
406
407
408
409
410
411
412
413
414
415
416
417
418
419
420
421
422
423
424
425
