本次基于《WPF实现组态软件-逼真的管道和速度可变流体（四）》的基础上又增加了一些常用控件，分别是：加热器、压力容器、水塔、鼓风机、减速喷管、散热翅片、风扇、横流散热塔、喷淋器。废话不多说，上图看效果：

其中散热翅片属于“半成品”控件，之所以这么说是它一般不单独作为一个独立的零件使用，因为太简单了需要一定的修饰，看看它的样子：

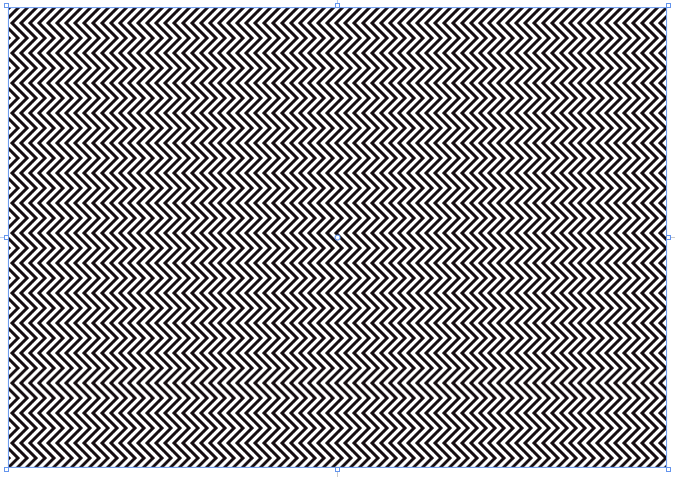

是不是很素！但是它有个亮点，就是可以根据Width和Height属性自动生成翅片，不会因为拉伸而变形，而且翅片的密度保持不变。下面是散热翅片放大后的细节：

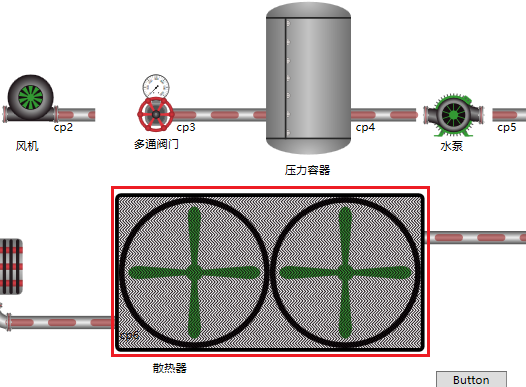

上图中的散热器就是利用散热翅片加工的，下面是散热器的代码：

<Border Panel.ZIndex="1000" HorizontalAlignment="Left" Height="168" VerticalAlignment="Top" Width="328" Margin="460,333,0,0" BorderThickness="4" CornerRadius="4" BorderBrush="Black">
    <Grid>
        <Grid Width="160" Height="160" HorizontalAlignment="Left" Margin="0" VerticalAlignment="Top">
            <Ellipse Width="160" Height="160" Stroke="Black" StrokeThickness="6" HorizontalAlignment="Left" Margin="0" VerticalAlignment="Top" />
            <ConPipe:Fan x:Name="fan1" HorizontalAlignment="Center" Height="140" VerticalAlignment="Center" Width="140"/>
        </Grid>
        <Grid Width="160" Height="160" HorizontalAlignment="Left" Margin="160,0,0,0" VerticalAlignment="Top">
            <Ellipse Width="160" Height="160" Stroke="Black" StrokeThickness="6" HorizontalAlignment="Left" Margin="0" VerticalAlignment="Top" />
            <ConPipe:Fan x:Name="fan2" HorizontalAlignment="Center" Height="140" VerticalAlignment="Center" Width="140"/>
        </Grid>
        <ConPipe:RadiatorElement Width="320" Height="160" HorizontalAlignment="Left" Margin="0" VerticalAlignment="Top"/>
    </Grid>
</Border>
1
2
3
4
5
6
7
8
9
10
11
12
13

上图中的管道旁边出现"cp2"、"cp3"的字样（只在设计时显示哦），那是管道的x:Name属性。为什么要显示管道的Name呢？因为管道的布局必须用HorizontalAlignment=“Stretch” VerticalAlignment=“Stretch”，这样的话看不出来选中的是哪个管道，所以才显示Name来方便在设计时快速定位管道。

下面着重介绍下WPF的特性：“缩放”，所有的组态控件都是充分利用WPF的这个属性，由于控件都是矢量绘制的缩放不会失真，下面是缩放效果：

控件还不是很全面，如果有需要可以给发私信。
