1.开场白

今天向大家推荐一个微信小程序开发辅助工具Troll For Wxml，这是一个VSCode插件。

Troll工具的主要优点：

• 能够把.wxml文件转变为可视化图形模式，开发人员就可以通过拖放来自由移动各个element和property，比在文本编辑器中使用Ctrl+C/Ctrl+V/Ctrl+X方便很多；
• 并不是替代文本编辑器，而是作为文本编辑器的辅助，可自由在文本编辑器和图形编辑器之间切换，开发人员可利用文本编辑和图形编辑的各自优势，提升工作效率；
• 提供比较常用的UI库（目前仅提供官方UI库，后续不断进行扩充）

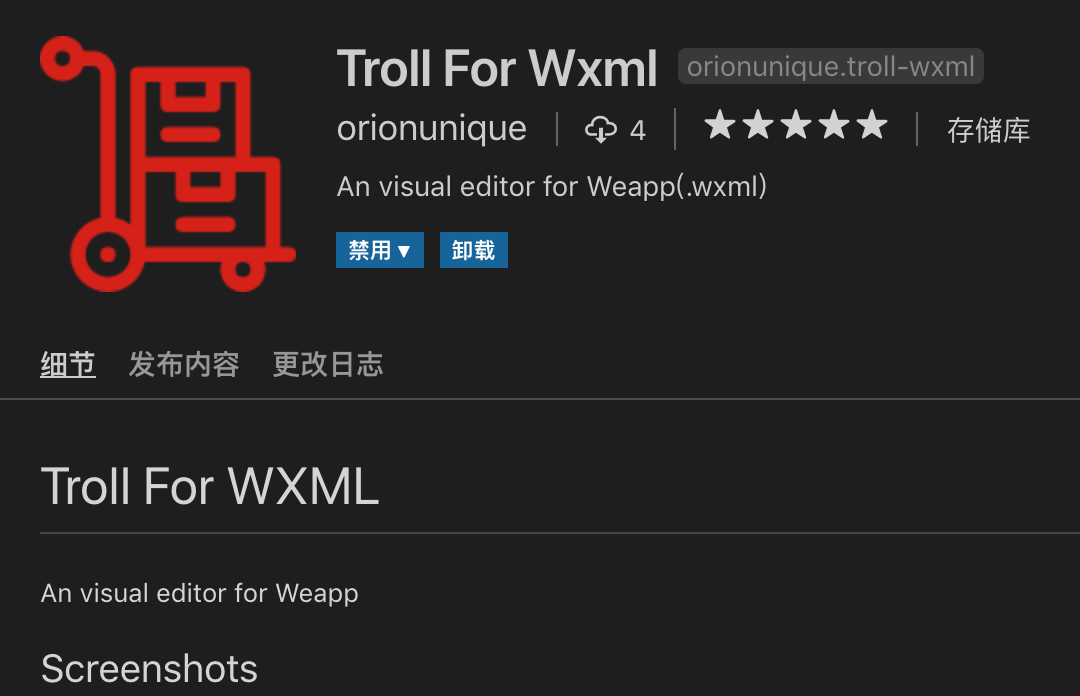

2.安装

在Extension市场中搜索“Troll”就能找到它。

也可以在[https://github.com/guobinnew/vscode-troll/tree/wxml/release]下载VSIX文件，通过VS Code的“从 VSIX 安装…”命令来手动安装。

3.主要用法

3.1启动/切换Troll编辑器

目前支持2种方式启动：

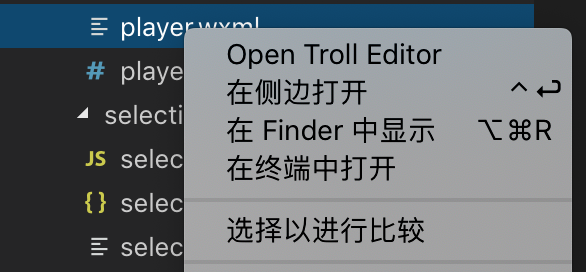

1. 在VS Code的Explorer中选择一个.wxml文件, 从右键菜单中中选择“Open Troll Editor”

2. 在已打开的.wxml文件的文本编辑器中，点击顶部右边的工具图标

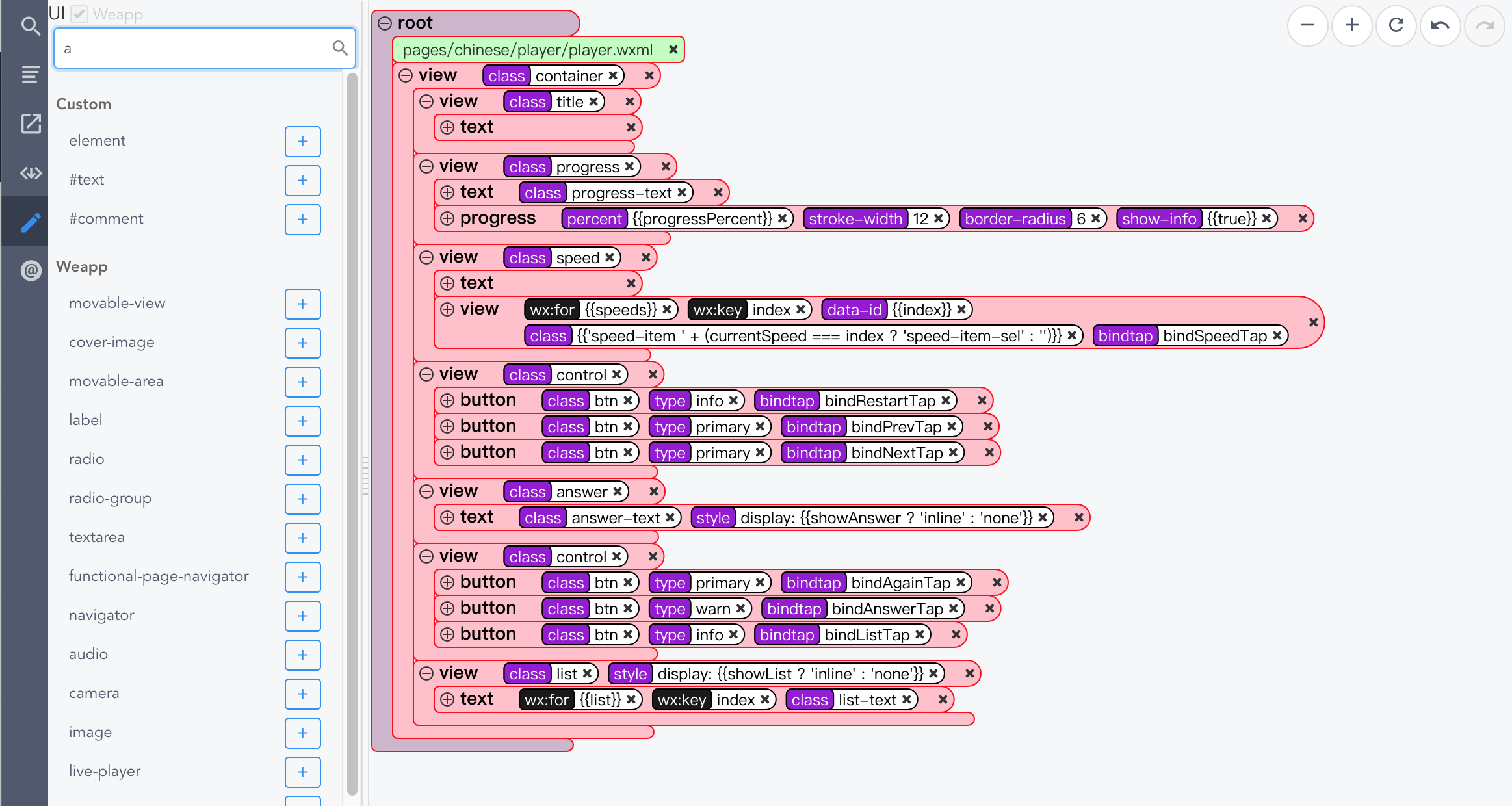

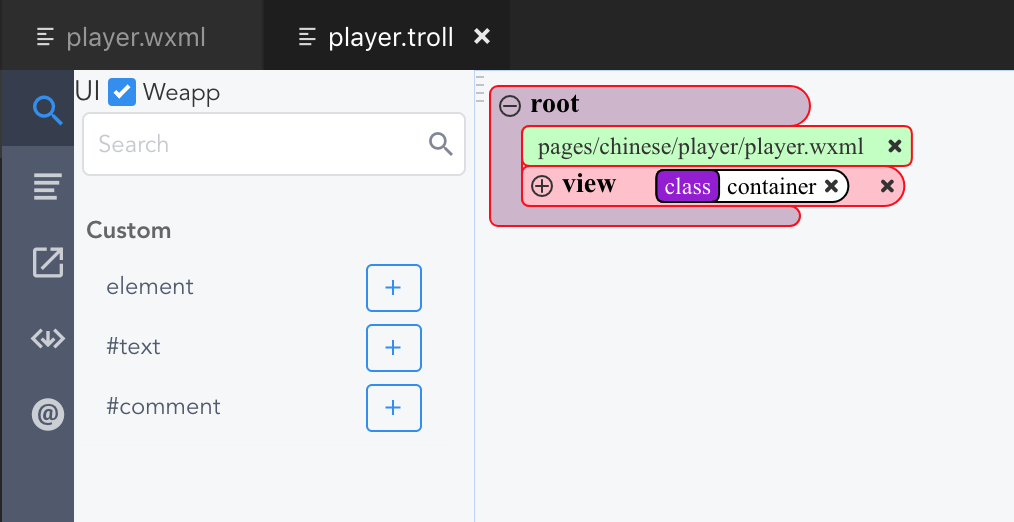

   Troll编辑器成功打开后，会自动解析Wxml文件并转换为图形显示模式。编辑器的标签格式为wxml文件basename 和 .troll后缀组成，例如player.wxml文件的Troll编辑器标签名为 player.troll

   注意： 每个Wxml文件只能打开一个Troll编辑器

3.2编辑视图切换

Troll工具的目标并不是替代文本编辑器，而是作为文本编辑器的一个补充（文本编辑和图形编辑的各自优劣势网上有不少文章，这里不在啰嗦）。当开发新内容时，通过文本编辑器强大丰富的功能，让开发人员如行云流水一般的搭建页面；当对已有内容进行调整修改时，图形编辑器提供的拖放操作可以更方便地对页面DOM结构进行调整，比Ctrl+C/Ctrl+V方便很多。

切换到Troll编辑

方法同3.1小节

切换到文本编辑

点击左侧菜单项

3.3图形操作

Troll工具采用图形化的拖放操作来调整页面DOM结构，在介绍操作之前，首先说明一下主要的图形元素类型。

3.3.1基本图元

1. 根节点 <root>

无需多说。补充说明一点，根模版元素<root>无需创建，也不能删除

2. 模版 <template>

3. 各类标签元素


4. 元素属性

元素属性分为三类，通过不同的颜色进行区分，可让开发人员一目了然。

• 普通属性


• 绑定事件


• 指令

  大家可以看到，每个图元的最右边都有一个 X（如果没有，说明该图元不能删除），这个是删除按钮，点击后删除该图元（与选中一个图元后，按backspace键同样效果）；当删除元素图元时，会把该元素的所有子元素一同删除；如果仅仅想删除该元素自己，同时保留其子元素，请按 alt + backspace键

3.3.2基础操作

• 视图缩放
  位于编辑器右上角快捷工具，从左到?️依次为： 缩小，放大和重置（缩放比例为1.0，DOM移动在左上角起始位置）


• 撤销/重做
  图形编辑器操作比较灵活，如果移动错了，可以通过撤销/重做功能来进行恢复。这里需要说明一点，撤销/重做功能仅仅影响图形编辑器，并不会影响原始Wxml文件，而且在图形编辑器中任何操作都不会自动保存到Wxml文件中，需要通过左侧菜单“Write Wxml File”来手动实现。


• 元素展开/收起
  每个元素左边的原型按钮用于元素的展开/收起。收起时元素中的子元素将全部隐藏。
  展开状态

  收起状态

• 拖放元素

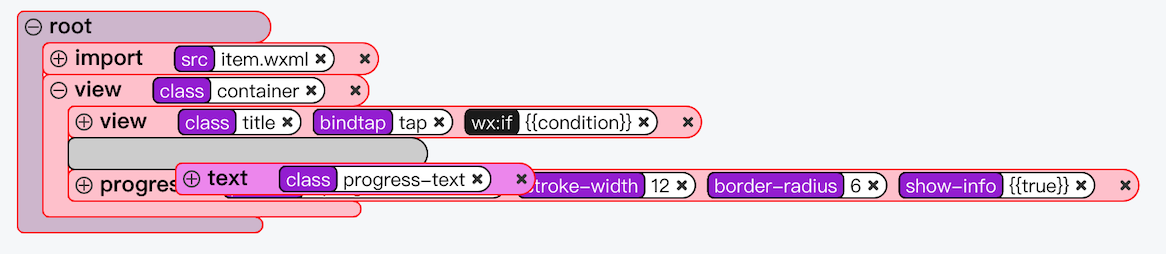

当拖选中并拖动一个元素时，根据鼠标位置自动计算元素的插入位置，并通过一个灰色占位图块来表示。如果想把一个元素拖到另一目标元素中，需首先将目标元素展开后再拖放

• 拖放属性

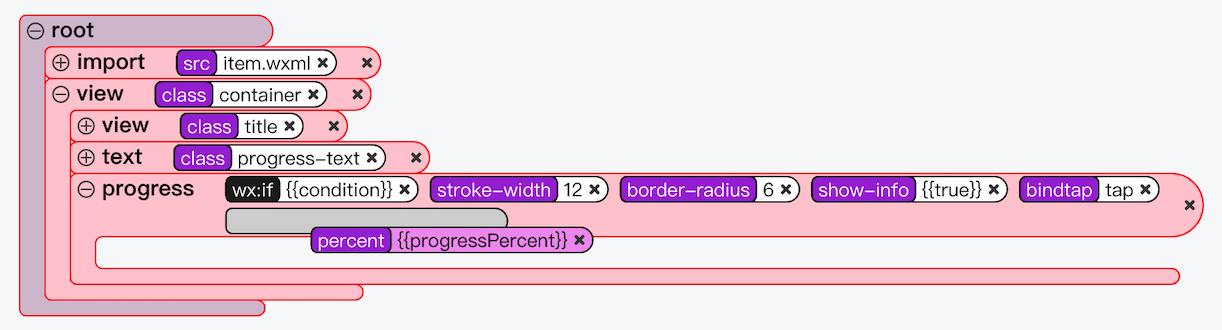

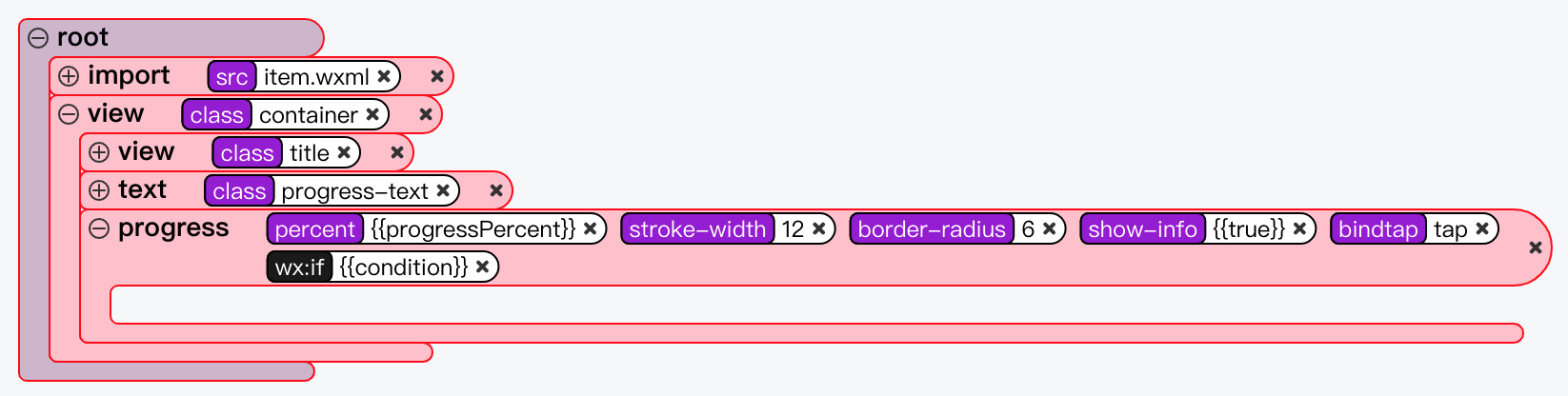

当拖选中并拖动一个属性时，根据鼠标位置自动计算元素的插入位置，并通过一个灰色占位图块来表示。属性次序并不重要，因此插入位置只有2处：头部和尾部。如果属性数目过多时，为了防止图元过长，属性自动变为多行显示。

多行属性显示

3.4 添加元素

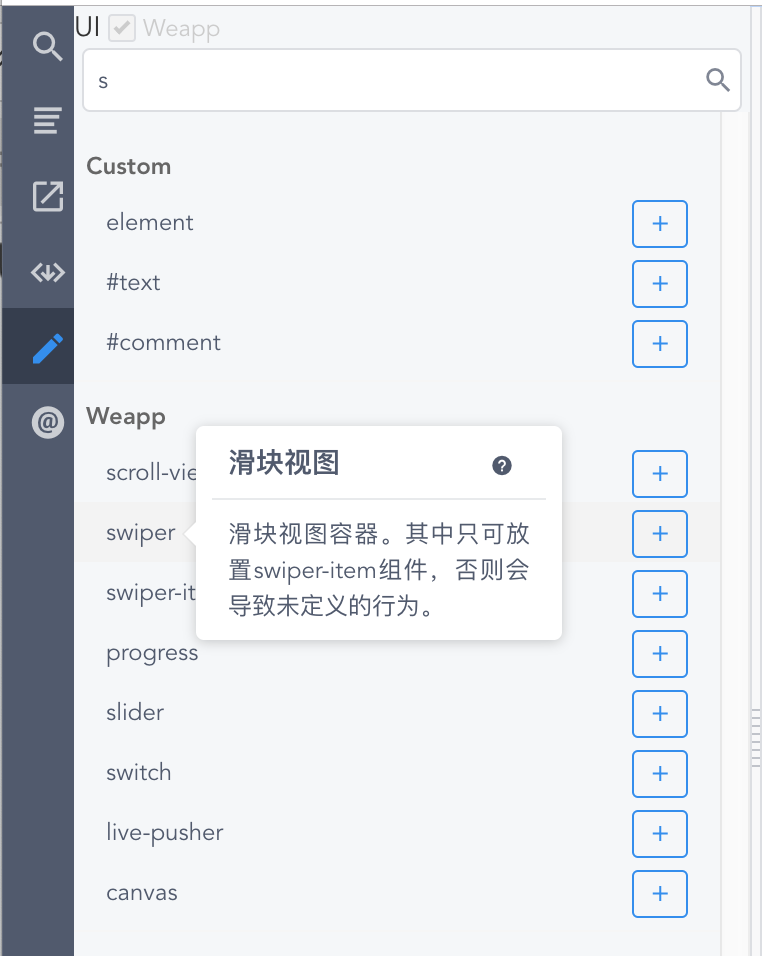

除了对Wxml进行调整和删除以外，有时候也会需要添加新元素。目前仅提供了官方UI库。当使用这些UI库的组件时，通常都需要经常查看组件文档，因此为了方便使用，Troll工具提供了这些常用UI库的快捷查询功能，通过搜索框来查询相关组件。每个组件的气泡提示中有简要介绍，并且点击可从外部浏览器中打开组件相关的文档网页。

当添加元素时，首先选中一个元素作为父元素，然后点击‘+’按钮完成添加。

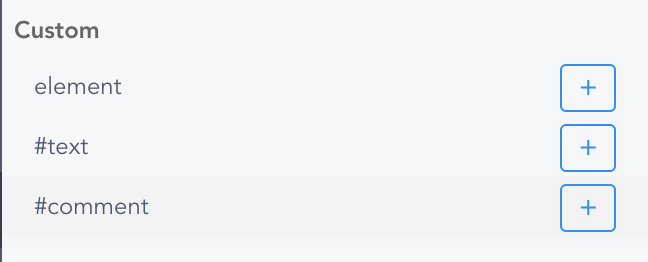

除了UI库提供的标准组件外，开发人员如果需要添加#text、#comment 或者“自定义组件”，则可以通过点击Custom类目下的添加按钮来完成。

微信小程序 UI库除了官方之外，也有不少，后续会不断扩充进去

3.5 编辑元素属性

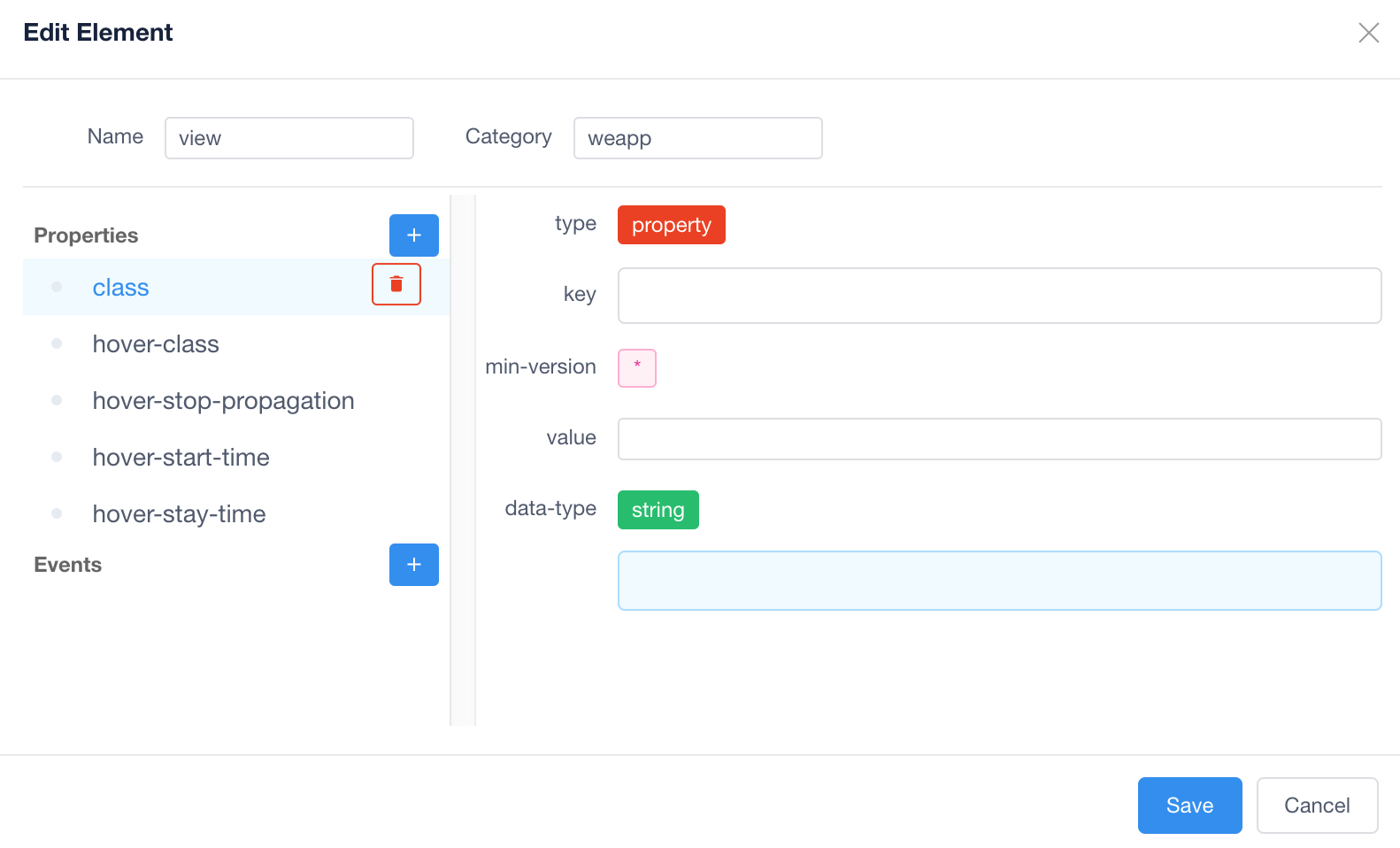

Troll工具的定位是作为文本编辑器的补充，因此仅提供一些相对简单的编辑功能。当需要对元素的属性进行简单编辑时，可以双击该元素，弹出编辑对话框。

对话框左边的列表中列出来该组件的可用属性（Property）和事件（event），每个属性或事件，也都提供来简单的说明信息。在元素中出现的属性，其右边会多出一个“删除”按钮，点击可删除该属性。当编辑完成后，点击“Save”按钮保存。

3.5 Wxml文件读写

由于Troll编辑器与文本编辑一起配合使用，两个编辑内容的如何同步就变得很重要。当通过文本编辑器修改了Wxml文件，切换回Troll编辑器时，会提醒重新加载Wxml文件。

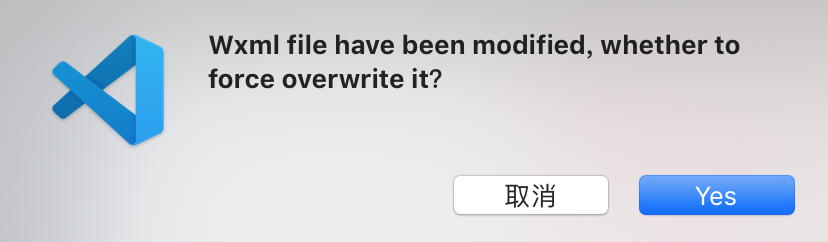

如果忘记重新加载Wxml文件，使用Troll编辑器进行了一些编辑操作后，点击“Write Wxml File”时，会提醒是否强制覆盖Wxml文件

4.后续

计划推出面向快应用QuickApp的版本插件

5.结束语

欢迎微信小程序的前端同学们来尝试一下Troll工具，并给出宝贵建议，谢谢！
