【D3.js - v5.x】（5）绘制力导向图 | 附完整代码_d3.js 力导向

作者：菜鸟追梦旅行 | 2024-02-23 01:19:18

踩

d3.js 力导向

力导向图

力导向图（Force-Directed Graph），是绘图的一种算法。

在二维或三维空间里配置节点，节点之间用线连接，称为连线。各连线的长度几乎相等，且尽可能不相交。

节点和连线都被施加了力的作用，力是根据节点和连线的相对位置计算的。

根据力的作用，来计算节点和连线的运动轨迹，并不断降低它们的能量，最终达到一种能量很低的安定状态。

力导向图能表示节点之间的多对多的关系。

初始数据如下：

var nodes = [ { name: "桂林" }, { name: "广州" },
              { name: "厦门" }, { name: "杭州" },
              { name: "上海" }, { name: "青岛" },
              { name: "天津" } ];

 var edges = [ { source : 0 , target: 1 } , { source : 0 , target: 2 } ,
               { source : 0 , target: 3 } , { source : 1 , target: 4 } ,
               { source : 1 , target: 5 } , { source : 1 , target: 6 } ];
1
2
3
4
5
6
7
8

节点是一些城市名，连线的两端是节点的序号（序号从 0 开始）。

这些数据是不能作图的，因为不知道节点和连线的坐标。

于是，我们想到布局。

一个力导向图的布局如下：定义一个力引导仿真器

var simulation = d3.forceSimulation(nodes);
1

文档： https://www.d3js.org.cn/document/d3-force/#installing

d3.forceSimulation([nodes]) ，新建一个力导向图,使用指定的 nodes 创建一个新的没有任何 forces(力模型) 的仿真。如果没有指定 nodes 则默认为空数组。仿真会自动 starts(启动)；
`d3.forceSimulation().force(name[, force]),添加或者移除一个力

var simulation = d3.forceSimulation(nodes)
    .force("charge", d3.forceManyBody())
    .force("link", d3.forceLink(links))
    .force("center", d3.forceCenter());
1
2
3
4

d3.forceSimulation().force(name)，也就是当force中只有一个参数，这个参数是某个力的名称，那么这段代码返回的是某个具体的力，例如：

d3.forceSimulation().force(“link”)，则返回的是d3.forceLink()这个力。

如果没有指定 force 则返回当前仿真的对应 name 的力模型，如果没有对应的 name 则返回 undefined。

如果要移除对应的 name 的仿真，可以为其指定 null，比如:

simulation.force("charge", null);
1

d3.forceSimulation().nodes()`，输入是一个数组，然后将这个输入的数组进行一定的数据转换。如果指定了 nodes 则将仿真的节点设置为指定的对象数组，并根据需要创建它们的位置和速度，然后重新初始化绑定的力模型，并返回当前仿真。

每个 node 必须是一个对象类型，下面的几个属性将会被仿真系统添加:

index - 节点在 nodes 数组中的索引
x - 节点当前的 x-坐标
y - 节点当前的 y-坐标
vx - 节点当前的 x-方向速度
vy - 节点当前的 y-方向速度

位置 ⟨x,y⟩ 以及速度 ⟨vx,vy⟩ 随后可能被仿真中的力模型修改. 如果 vx 或 vy 为 NaN, 则速度会被初始化为 ⟨0,0⟩. 如果 x 或 y 为 NaN, 则位置会按照 phyllotaxis arrangement 被初始化, 这样初始化布局是为了能使得节点在原点周围均匀分布。

如果想要某个节点固定在一个位置，可以指定以下两个额外的属性:

fx - 节点的固定 x-位置
fy - 节点的固定 y-位置

d3.forceLink.links()，这里输入的也是一个数组（边集），然后对输入的边集进行转换
simulation.tick()函数，按指定的迭代次数手动执行仿真，并返回仿真。这个函数对于力导向图来说非常重要，因为力导向图是不断运动的，每一时刻都在发生更新，所以需要不断更新节点和连线的位置。如果没有指定 iterations 则默认为 1，也就是迭代一次
d3.drag(),是力导向图可以被拖动

绘制

1. 数据准备

	var marge = {top:60,bottom:60,left:60,right:60}
    	var svg = d3.select("svg")
    	var width = svg.attr("width")
    	var height = svg.attr("height")
    	var g = svg.append("g")    .attr("transform","translate("+marge.top+","+marge.left+")");
	//准备数据
	var nodes = [ { name: "桂林" }, { name: "广州" },
              { name: "厦门" }, { name: "杭州" },
              { name: "上海" }, { name: "青岛" },
              { name: "天津" } ];

    var edges = [ { source : 0 , target: 1 } , { source : 0 , target: 2 } ,
               { source : 0 , target: 3 } , { source : 1 , target: 4 } ,
               { source : 1 , target: 5 } , { source : 1 , target: 6 } ];
//新建一个力导向图
    var forceSimulation = d3.forceSimulation(nodes)
    .force("charge", d3.forceManyBody())
    .force("link", d3.forceLink(links))
    .force("center", d3.forceCenter());

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

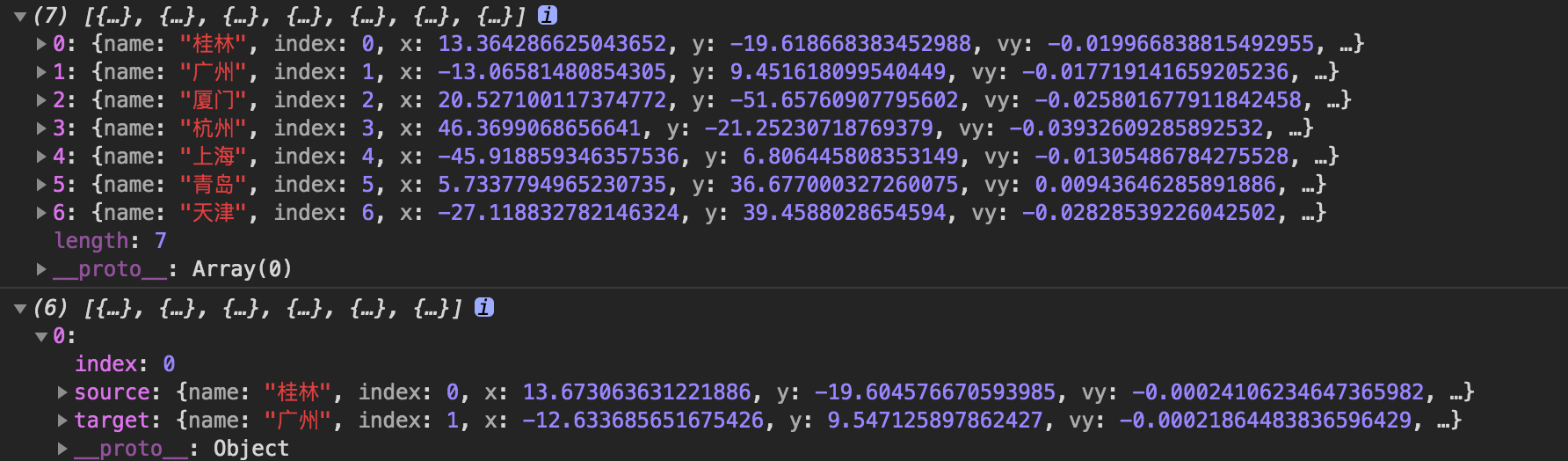

如此，数组 nodes 和 edges 的数据都发生了变化。在控制台输出一下，看看发生了什么变化。

console.log(nodes);
console.log(edges);
1
2

在这里插入图片描述

转换后，节点对象里多了一些变量。

2. 绘制

有了转换后的数据，就可以作图了。分别绘制三种图形元素：

line，线段，表示连线。
circle，圆，表示节点。
text，文字，描述节点。

2.1 设置一个颜色比例尺

//设置一个color的颜色比例尺，为了让不同的扇形呈现不同的颜色
var colorScale = d3.scaleOrdinal()
    .domain(d3.range(nodes.length))
    .range(d3.schemeCategory10);
1
2
3
4

2.2 生成节点数据

//生成节点数据
forceSimulation.nodes(nodes)
    .on("tick",ticked);//这个函数很重要，后面给出具体实现和说明
1
2
3

这里出现了tick函数，我把它的实现写到了一个有名函数ticked:

function ticked(){
    links
	.attr("x1",function(d){return d.source.x;})
	.attr("y1",function(d){return d.source.y;})
	.attr("x2",function(d){return d.target.x;})
	.attr("y2",function(d){return d.target.y;});

	linksText
	.attr("x",function(d){
    	return (d.source.x+d.target.x)/2;
    })
    .attr("y",function(d){
    	return (d.source.y+d.target.y)/2;
    });

    gs
    .attr("transform",function(d) { return "translate(" + d.x + "," + d.y + ")"; });
   }
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

####2.3 生成边集数据

//生成边数据
forceSimulation.force("link")
   .links(edges)
   .distance(function(d){//每一边的长度
    	return d.value*100;
})
1
2
3
4
5
6

2.4 设置图形中心位置

//设置图形的中心位置
forceSimulation.force("center")
	.x(width/2)
	.y(height/2);
1
2
3
4

2.5 绘制边

//绘制边
var links = g.append("g")
	.selectAll("line")
	.data(edges)
	.enter()
	.append("line")
	.attr("stroke",function(d,i){
		return colorScale(i);
	})
	.attr("stroke-width",1);
1
2
3
4
5
6
7
8
9
10

应该先绘制边，再绘制顶点，因为在d3中，各元素是有层级关系的，

边上的文字

var linksText = g.append("g")
	.selectAll("text")
	.data(edges)
	.enter()
	.append("text")
	.text(function(d){
		return d.relation;
	})
1
2
3
4
5
6
7
8

先建立用来放在每个节点和对应文字的分组

var gs = g.selectAll(".circleText")
	.data(nodes)
	.enter()
	.append("g")
	.attr("transform",function(d,i){
		var cirX = d.x;
		var cirY = d.y;
		return "translate("+cirX+","+cirY+")";
	})
	.call(d3.drag()
		.on("start",started)
		.on("drag",dragged)
		.on("end",ended)
	);
1
2
3
4
5
6
7
8
9
10
11
12
13
14

这里出现了start、drag、end函数:

function started(d){
	if(!d3.event.active){
  			forceSimulation.alphaTarget(0.8).restart();//设置衰减系数，对节点位置移动过程的模拟，数值越高移动越快，数值范围[0，1]
  		}
  		d.fx = d.x;
  		d.fy = d.y;
  	}
   	function dragged(d){
   		d.fx = d3.event.x;
   		d.fy = d3.event.y;
   	}
   	function ended(d){
   		if(!d3.event.active){
   			forceSimulation.alphaTarget(0);
   		}
   		d.fx = null;
   		d.fy = null;
   	}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

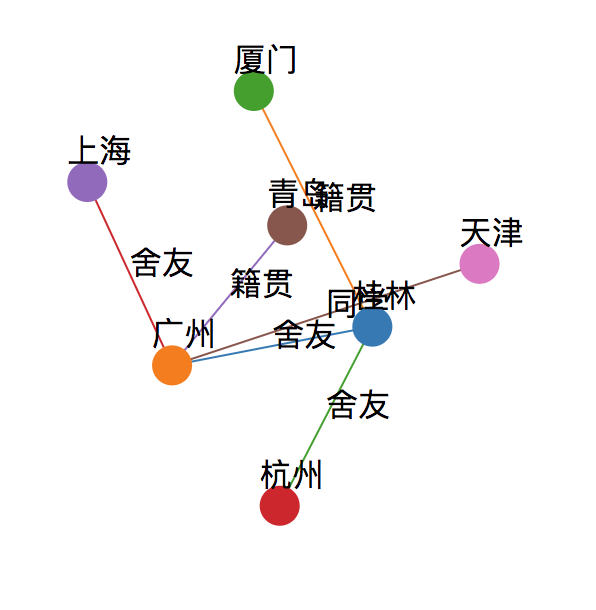

节点和文字

//绘制节点
 	gs.append("circle")
 		.attr("r",10)
 		.attr("fill",function(d,i){
 			return colorScale(i);
 		})
 	//文字
 	gs.append("text")
 		.attr("x",-10)
 		.attr("y",-20)
 		.attr("dy",10)
 		.text(function(d){
 			return d.name;
 		})
1
2
3
4
5
6
7
8
9
10
11
12
13
14

在这里插入图片描述

完整代码

<body>
        <svg width="500" height="500"></svg>
        <script>
            var marge = {top:60,bottom:60,left:60,right:60}
    	var svg = d3.select("svg")
    	var width = svg.attr("width")
    	var height = svg.attr("height")
    	var g = svg.append("g")    .attr("transform","translate("+marge.top+","+marge.left+")");
//	准备数据
  var nodes = [ { name: "桂林" }, { name: "广州" },
              { name: "厦门" }, { name: "杭州" },
              { name: "上海" }, { name: "青岛" },
              { name: "天津" } ];

 var edges = [ { source : 0 , target: 1,relation:"舍友",value:1 } , { source : 0 , target: 2,relation:"籍贯",value:1.3 } ,
               { source : 0 , target: 3,relation:"舍友",value:1 } , { source : 1 , target: 4,relation:"舍友",value:1 } ,
               { source : 1 , target: 5,relation:"籍贯",value:0.9 } , { source : 1 , target: 6,relation:"同学",value:1.6 } ];

   //新建一个力导向图
 var forceSimulation = d3.forceSimulation(nodes)
    .force("charge", d3.forceManyBody())
    .force("link", d3.forceLink(edges))
    .force("center", d3.forceCenter());
    //设置一个color的颜色比例尺，为了让不同的扇形呈现不同的颜色
    var colorScale = d3.scaleOrdinal()
    		.domain(d3.range(nodes.length))
    		.range(d3.schemeCategory10);
//生成节点数据
	forceSimulation.nodes(nodes)
        .on("tick",ticked);//这个函数很重要，后面给出具体实现和说明
        //生成边数据
    	forceSimulation.force("link")
    		.links(edges)
    		.distance(function(d){//每一边的长度
    			return d.value*100;
        })
        //设置图形的中心位置
    	forceSimulation.force("center")
    		.x(width/2)
        .y(height/2);

        //绘制边
    	var links = g.append("g")
    		.selectAll("line")
    		.data(edges)
    		.enter()
    		.append("line")
    		.attr("stroke",function(d,i){
    			return colorScale(i);
    		})
        .attr("stroke-width",1);

        var linksText = g.append("g")
    		.selectAll("text")
    		.data(edges)
    		.enter()
    		.append("text")
    		.text(function(d){
    			return d.relation;
        })

        var gs = g.selectAll(".circleText")
    		.data(nodes)
    		.enter()
    		.append("g")
    		.attr("transform",function(d,i){
    			var cirX = d.x;
    			var cirY = d.y;
    			return "translate("+cirX+","+cirY+")";
    		})
    		.call(d3.drag()
    			.on("start",started)
    			.on("drag",dragged)
    			.on("end",ended)
        );



      //绘制节点
    	gs.append("circle")
    		.attr("r",10)
    		.attr("fill",function(d,i){
    			return colorScale(i);
    		})
    	//文字
    	gs.append("text")
    		.attr("x",-10)
    		.attr("y",-20)
    		.attr("dy",10)
    		.text(function(d){
    			return d.name;
        })
        function ticked(){
    		links
    			.attr("x1",function(d){return d.source.x;})
    			.attr("y1",function(d){return d.source.y;})
    			.attr("x2",function(d){return d.target.x;})
    			.attr("y2",function(d){return d.target.y;});

    		linksText
    			.attr("x",function(d){
    			return (d.source.x+d.target.x)/2;
    		})
    		.attr("y",function(d){
    			return (d.source.y+d.target.y)/2;
    		});

    		gs
    			.attr("transform",function(d) { return "translate(" + d.x + "," + d.y + ")"; });
    	}
        function started(d){
    		if(!d3.event.active){
    			forceSimulation.alphaTarget(0.8).restart();//设置衰减系数，对节点位置移动过程的模拟，数值越高移动越快，数值范围[0，1]
    		}
    		d.fx = d.x;
    		d.fy = d.y;
    	}
    	function dragged(d){
    		d.fx = d3.event.x;
    		d.fy = d3.event.y;
    	}
    	function ended(d){
    		if(!d3.event.active){
    			forceSimulation.alphaTarget(0);
    		}
    		d.fx = null;
    		d.fy = null;
      }
   </script>
 </body>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130

在这里插入图片描述
