前言

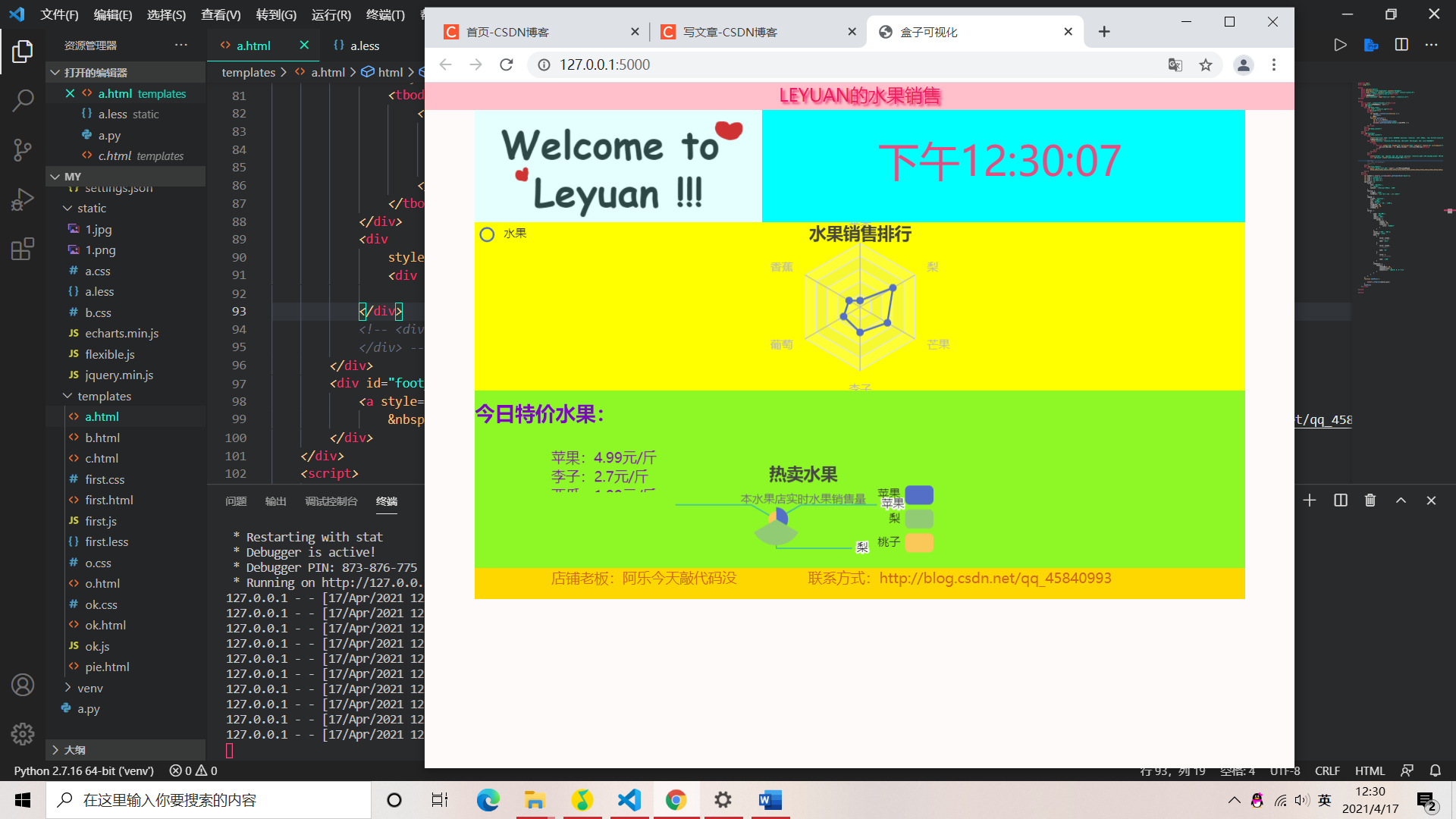

最近老师留了大屏可视化作业，老师讲的模棱两可，在网上又找不到详细的教程，想必好多萌新都跟我一样苦恼，所以在这里记录下，实验工具为VS code。先贴一下我的实验结果图吧，虽然做的比较简单，但是对于我来说收获还是蛮大的。
在这里插入图片描述

一、可视化大屏是什么？

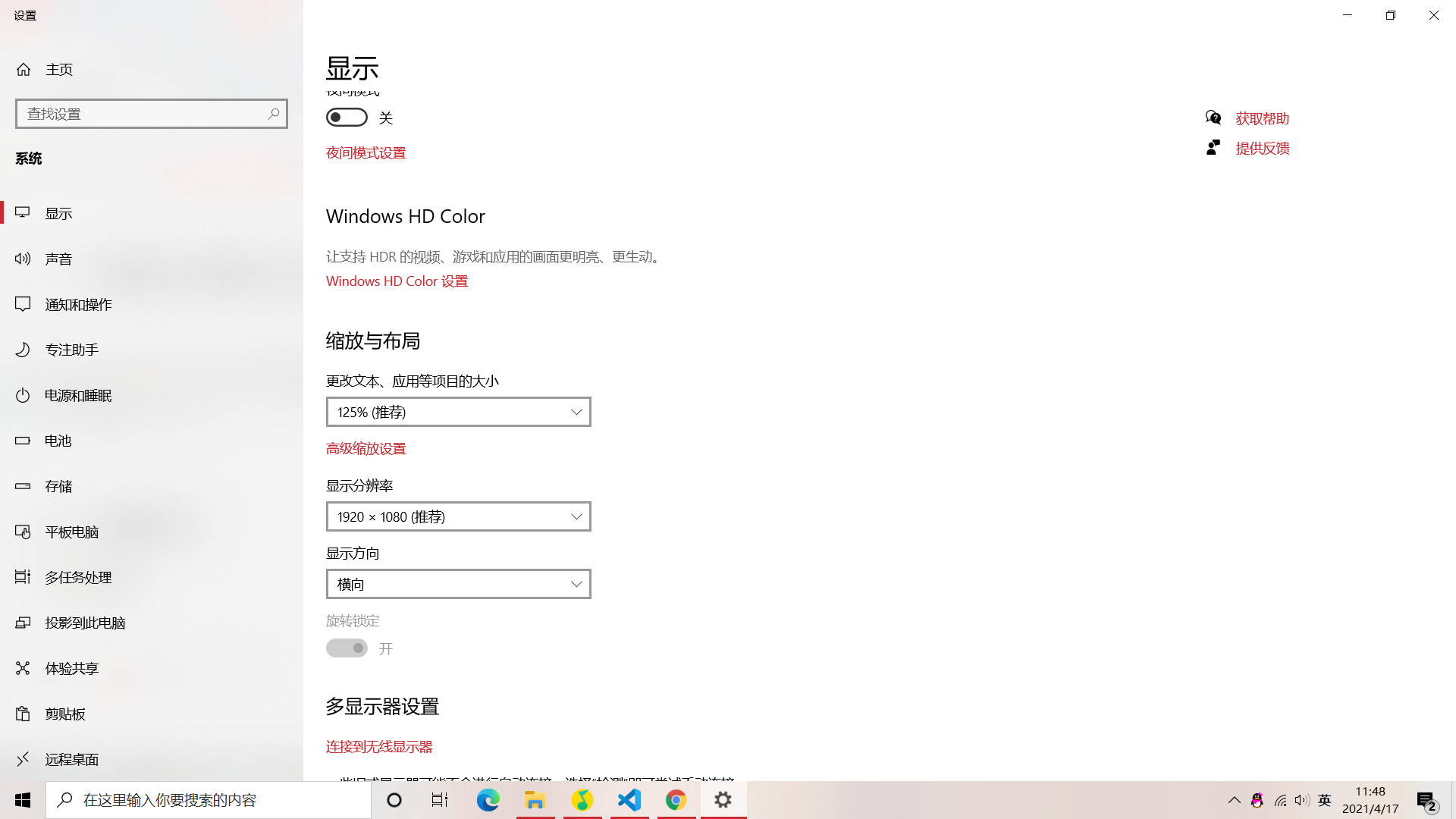

举个例子，在你电脑的桌面处右键点击，打开显示设置，你便可以看见显示分辨率。我的分辨率为1920*1080，所以此次大屏可视化实验初稿我设计为16：9。

分辨率

二、实验部分

1.大屏可视化初稿设计及16：9实现

在开发项目之前，我通过电脑显示设置找到了我的分辨率为1920*1080。故此，我的可视化大屏初稿设计为16：9。因此，我在VS code里安装了PXtoREM插件，并将px-per-rem设置为80，将屏幕分为24份。但此时还不足以实现大屏可视化，在此，我又在html中引用了flexible.js文件，最后在CSS中将盒子的宽高均用百分比表示，以此实现16：9大屏可视化

flexible.js代码如下（示例）：

(function flexible(window, document) {
    var docEl = document.documentElement;
    var dpr = window.devicePixelRatio || 1;

    // adjust body font size
    function setBodyFontSize() {
        if (document.body) {
            document.body.style.fontSize = 12 * dpr + "px";
        } else {
            document.addEventListener("DOMContentLoaded", setBodyFontSize);
        }
    }
    setBodyFontSize();

    // set 1rem = viewWidth / 10
    function setRemUnit() {
        // 这里默认是10等份，手动改为24，此时1rem=1920/24px即80px。（设计稿是1920px的）
        var rem = docEl.clientWidth / 24;
        docEl.style.fontSize = rem + "px";
    }

    setRemUnit();

    // reset rem unit on page resize
    window.addEventListener("resize", setRemUnit);
    window.addEventListener("pageshow", function (e) {
        if (e.persisted) {
            setRemUnit();
        }
    });

    // detect 0.5px supports
    if (dpr >= 2) {
        var fakeBody = document.createElement("body");
        var testElement = document.createElement("div");
        testElement.style.border = ".5px solid transparent";
        fakeBody.appendChild(testElement);
        docEl.appendChild(fakeBody);
        if (testElement.offsetHeight === 1) {
            docEl.classList.add("hairlines");
        }
        docEl.removeChild(fakeBody);
    }
})(window, document);

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45

2.Flask项目搭建以及虚拟环境创建

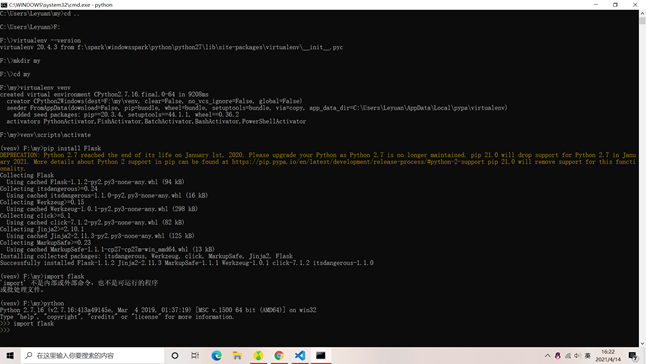

首先在本地创建空文件夹，并用下列命令创建并激活虚拟环境，在文件夹下新建static以及tamplates文件夹，前者用于存放静态文件，后者主要用于存放HTML页面。创建成功后在终端中下载安装第三方库Flask，至此实验准备工作完成。
在这里插入图片描述

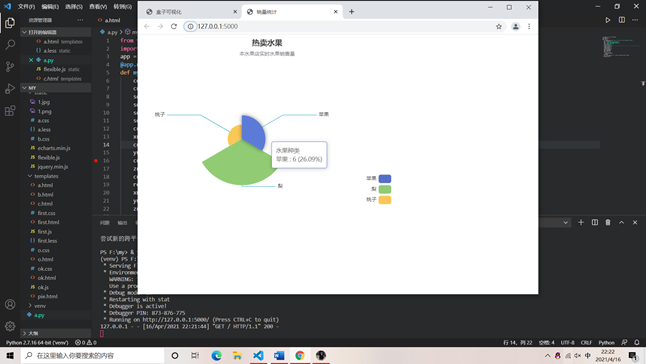

Flask部署及后台数据调用实现

此部分可以参照我上个博文，虽然那个可视化实现环境为Pycharm，但实际原理都是相同的，在此不再赘述，有问题评论区Call我。

在这里插入图片描述

盒子模型的框架创建

在本次实验中，为了书写简便，我在VS code中安装了EASTY LESS插件，可以自动生成CSS文件，在此LESS文件代码不再粘贴。值得注意的是，我的框架总体分为三个大部分，即头部top，身体bod，以及脚步footing。其中bod包括body_line和body_content两部分，footing包括foot_content和foot_subnav两部分。在此引用a.css文件渲染页面，代码后续粘贴。
盒子模型框架HTML页面大体如下：

<body>
    <div id="bod">
        <div id="body_line">
    </div>
        <div id="body_content">
    </div>
    <div id="footing">
        <div id="foot_content">
        </div>
        <div id="foot_subnav">
        </div>
</body>

1
2
3
4
5
6
7
8
9
10
11
12
13

页面布局及素材插入和渲染

由于此部分讲解过于繁琐，我只挑选部分素材插入及渲染进行详细讲述。
A．body_line部分：
在此部分中，我插入了一张图片，并将其居左存放，为了美观，我将其透明度设置为0.9；在右侧，我使用getTime()函数获得了本地时间，并对其背景颜色及字体尺寸等进行了调整。

<div id="body_line">
            <img src="../static/1.jpg"></img>
            <p id="ptime"></p>
            <script>
                var mytime = setInterval(function () {
                    getTime();
                }, 1000);
                function getTime() {
                    var d = new Date();
                    var t = d.toLocaleTimeString();
                    document.getElementById("ptime").innerHTML = t;
                }
            </script>
        </div>

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

B．body_content部分：
在此部分中，我插入了一个雷达图用于体现本店水果销售排行，对于雷达图的背景颜色以及大小位置等进行了调整。

<div id="body_content">
            <div id="main" style="width:100%;height:100%;"></div>
            <script type="text/javascript">
                var myChart = echarts.init(document.getElementById('main'));
                var option = {
                    title: {
                        text: '水果销售排行',
                        x: 'center',
                    },
                    tooltip: {
                    },
                    itemStyle: {
                        color: 'yellow',
                    },
                    legend: {
                        data: ['水果'],
                        left: 'left',
                    },
                    radar: {
                        indicator: [
                            { name: '苹果', max: 10 },
                            { name: '香蕉', max: 10 },
                            { name: '葡萄', max: 10 },
                            { name: '李子', max: 10 },
                            { name: '芒果', max: 10 },
                            { name: '梨', max: 10 }
                        ],
                    },
                    series: [{
                        name: '水果',
                        type: 'radar',
                        radius: '100%',
                        center: ['10%,50%'],
                        data: [{
                            name: '水果',
                            value: [1, 2, 3, 4, 5, 6]
                        }],
                        showBackground: true,
                    }]
                };
                myChart.setOption(option);
            </script>
        </div>
    </div>

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45

C．foot_content部分：
在此部分中，我在左侧设置了一个滚动条，用于展示本店的特价活动，滚动条自上而下进行循环滚动。在其右侧，我设置了一个border，并将Mysql获取到的南丁格尔图插入了其中，将本店水果的实时销量进行展示用于吸引客户。

<div id="foot_content">
            <font
                style="font-size: 142%; color: #8108b9; position: relative;  left: 30%px;  top: 5%;font-style:宋体;font-weight: bold;">
                今日特价水果：</font>
            <div style="position: relative;left:10%;top: 10%;width: 30%;height: 25%; color:#8108b9">
                <tbody>
                    <tr>
                        <marquee width="450" height="60" direction="down" hspace="5" vspace="10" scrollamount="3">
                            苹果：4.99元/斤<br />李子：2.7元/斤<br />西瓜：1.99元/斤</marquee>
                        </td>
                    </tr>
                </tbody>
            </div>
        </div>

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

后端获得数据生成的南丁格尔图可以先创建框架，再把对应的option代码用script标签引入其中即可生成，记得把border的颜色更改为与背景色一致的颜色哦，不然会影响美观（此部分应在foot_content中完成）。
CSS代码如下：

* {
  margin: 0rem;
  padding: 0rem;
  box-sizing: border;
}
body {
  height: 13.5rem;
  width: 24rem;
  background-color: snow;
}
#top {
  width: 100%;
  height: 0.75rem;
  margin: 0rem;
  padding: 0rem;
  background-color: pink;
  text-align: center;
  font-size: 0.5rem;
  color: #ee1960;
  text-shadow: 0.0625rem 0.0625rem 0.0625rem #f0276a;
}
#bod {
  margin: 0rem auto;
  width: 21.25rem;
  height: 7.75rem;
}
#body_line {
  width: 100%;
  height: 40%;
  background-color: aqua;
}
#body_line #ptime {
  margin: 0rem;
  padding: 0%;
  font-size: 1.125rem;
  position: absolute;
  text-align: right;
  color: #e44d7f;
  margin-left: 11.125rem;
  margin-top: 0.625rem;
  background-color: aqua;
}
#body_line img {
  margin: 0rem;
  padding: 0rem;
  height: 3.1rem;
  position: absolute;
  opacity: 0.9;
}
#body_content {
  width: 100%;
  height: 60%;
  background-color: yellow;
}
#footing {
  width: 21.25rem;
  height: 5.75rem;
  margin: 0rem auto;
}
#foot_content {
  width: 100%;
  height: 85%;
  background-color: #8ef726;
}
#foot_subnav {
  width: 100%;
  height: 15%;
  background-color: gold;
}
#foot_subnav a {
  color: chocolate;
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73

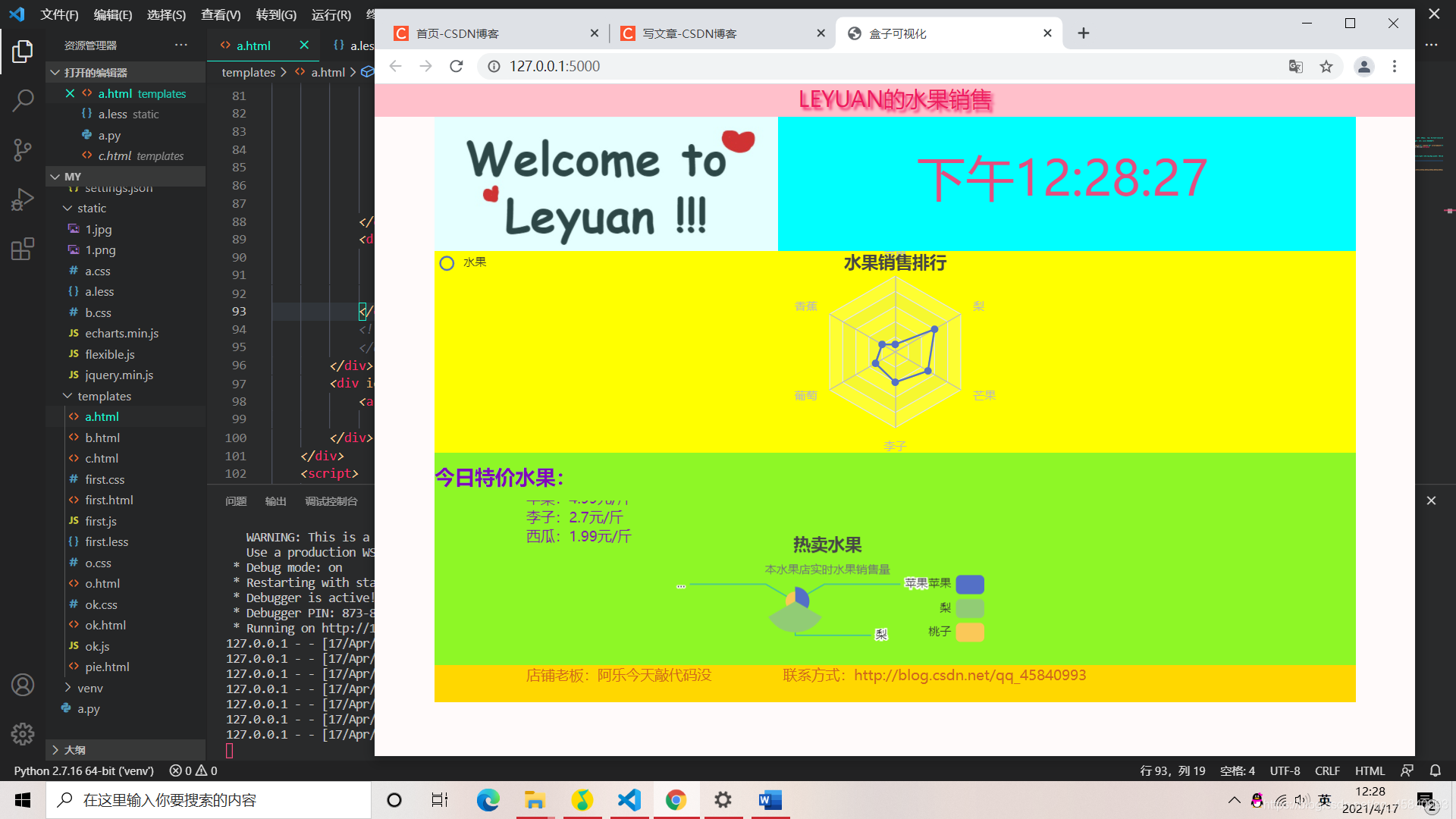

实验结果图

运行a.py文件后，可以看到终端中出现http://127.0.0.1:5000/连接，点击进入后便可以看到页面。

在这里插入图片描述

由以上运行结果图可知，无论浏览器窗口大小如何变化，可视化屏幕比例仍为16：9，可视化大屏实验成功。

总结

由于内容过于多，详细代码不再粘贴，如果我把盒子模型的渲染方式加在HTML页面中的话，实际就用一个py文件，一个html页面即可实现，并不是十分困难，就是控制各个素材的宽高和位置有些许费脑。有问题评论区讨论啊，亲人们！萌新记录学习过程，欢迎交流。
