这一篇也是从紫光参考书里面拷贝出来的。这个design editor我很少用。你们凑合的看吧。

一、       功能介绍

该文档详细描述了Design Editor（下文简称DE）的各项功能，使用方法。Design Editor支持查看芯片结构、查看布局布线结果、手动修改布局布线结果以及输入命令来执行各种手动布局布线操作等功能。

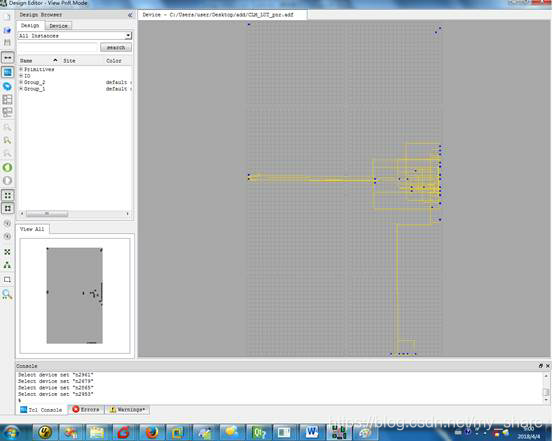

Design Editor界面如图所示：

图 1- 1  Deign Editor 界面
下面将具体介绍DE的各个功能以及操作步骤。

 我毛华望QQ849886241，深圳工程师。博客http://blog.csdn.net/my_shar
二、       DE的打开方式介绍

打开Pango Design Suite（以下简称PDS）软件，新建工程。在新建工程时如果Synthesis Tool选择Synplify Pro（即使用综合工具），则选择添加后缀为.v的design；如果Synthesis Tool选择No Synthesis（即不使用综合工具），则选择添加后缀为.vm的design。新建工程完成后，可以采用以下三种方式启动DE，其中第三种方式不需要新建工程。
1.        通过点击PDS界面工具栏图标打开DE

由于DE启动时必须要加载pnr DB（后缀为_pnr.adf）或者plc DB（后缀为_plc.adf）文件，所以在PDS软件中打开DE，需要Flow中运行完Place&Route（以下简称pnr）产生前面描述的DB文件后才会进入DE的启动界面。
点击PDS界面工具栏中如图2-1所示图标，如果已经运行完pnr，则会立即打开如图2-2所示的DE启动界面；如果还未运行到pnr，则会等到pnr运行结束之后打开如图2-2所示的DE启动界面。

图 2- 1工具栏中DE的启动图标

图 2- 2 DE的启动界面

2.        通过点击菜单栏Tools下的Design Editor选项打开DE

另一种在PDS软件中打开DE的方式是点击菜单栏Tools下的Design Editor选项，如图2-3所示。

图 2- 3  Tools下的Design Editor
点击后也是需要在pnr运行完后才会打开如图2-2所示的启动界面。
若Place&Route的配置选项勾选Place Only，则DE仅载入布局结果（即plc DB文件）；若不勾选Place Only，则DE载入布局布线结果（即pnr DB文件）；若Report timing运行成功，则DE会同时载入布局布线结果和timing结果（即Timing DB文件）。

3.        双击design_editor.exe程序打开

相对于前两种必须在PDS软件内打开DE的方式，还有一种打开DE的方式则属于单独打开的方式，即不管PDS软件是否打开都可以启动DE。具体操作方法是进入PDS软件的安装目录下的bin文件夹，双击design_editor.exe程序，如图2-4所示。

图 2- 4  单独打开Design Editor

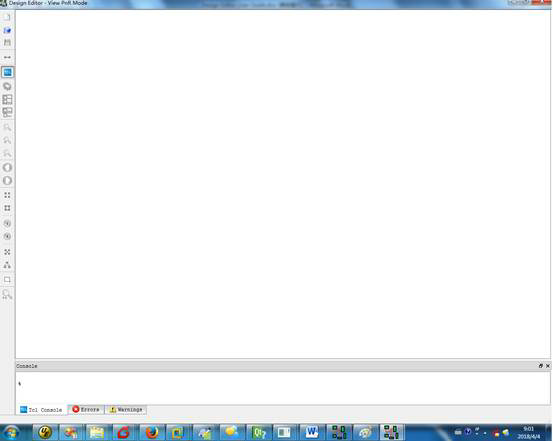

双击后就可以立即打开DE，如图2-5所示。不过由于此时的DE未加载任何的pnr DB或plc DB文件，所以是一个空的DE界面。

图 2- 5  单独打开的空白Design Editor界面
如果需要使用DE进行其他功能操作，则首先需要加载一个pnr DB或plc DB文件。加载方法是点击工具栏的Add Design按钮，打开Select DB File对话框，如图2-6所示。

图 2- 6  Select DB File对话框
在图2-6中，第一个输入框可以选择需要加载的pnr DB或plc DB文件，第二个输入框可以选择需要加载的Timing DB文件。其中第一个输入框不能为空，第二个输入框为可选项。
对于加载DB文件需要注意以下问题：
(1)如果pnr DB或plc DB文件中有error或者当前版本的DE程序不识别加载的DB文件（由于生成DB文件的PDS版本与该DE程序的PDS版本差别较大导致），则在DE加载DB文件的过程中会打印相应的报错信息，并且加载失败。
(2)如果需要同时加载pnr DB文件和Timing DB文件，那么这两个DB文件必须一致，即两个DB文件都是由同一个版本的DE程序使用同一个design得到的，否则也会加载失败，打印相应的报错信息。




三、       工具栏菜单介绍

以下详细介绍工具栏按钮及所有菜单的用途。
（一）   工具栏

        1.              文件操作及窗口启动按钮

图 3-1  文件操作及窗口启动按钮
【New Design】：新建DB文件。
【Add DB】：打开加载DB文件对话框。
【Save】：保存DB文件。
【Design Browser】：打开或关闭Design Browser窗口。
【Console】：打开或关闭Console窗口。
【PnR Mode Shift】：进入或退出手动布局布线模式。
【Non-Incremental Timing Analyse】：对Design进行一次完整时序分析。
【Incremental Timing Analyse】：对DE里的操作进行增量时序分析。
        2.              Zoom系列按钮

图 3-2  Zoom系列按钮
【View All】：显示全部视图。
【Zoom In】：放大视图。
【Zoom Out】：缩小视图。
        3.              History系列按钮

图 3-3 History系列按钮
【Previous View】：前一视图。
【Next View】：后一视图。
        4.              View系列按钮

图 3-4 View系列按钮
【Show Placement】：显示/隐藏布局结果。
【Show Routes】：显示/隐藏布线结果。
【Show Max Critical Paths】：显示/隐藏最大关键路径。
【Show Min Critical Paths】：显示/隐藏最小关键路径。
【Show Airline】：显示/隐藏飞线。
【Show Rats】：显示/隐藏unrouted net的最小生成树。
        5.              其它按钮

图 3-5 其它按钮
【Show Report Region】：显示报告区域。
【Search】：打开搜索框搜索device instance或者pin脚。pin脚搜索方法，例如：CLMA_29_139:Y0，搜索instance和pin脚都支持模糊匹配。
（二）   右键菜单
以下详细介绍所有右键菜单选项的用途。
        1.              工具栏右键菜单
右键点击工具栏，会出现右键菜单，如图3-6所示。

图 3-6 工具栏右键菜单

【Design Browser】：显示或隐藏Design Browser窗口，此时的勾选状态不可取消。
【Console】：显示或隐藏Console窗口。
【Mode】：显示或隐藏工具栏PnR Mode Shift按钮。
【Zoom】：显示或隐藏工具栏Zoom系列按钮。
【History】：显示或隐藏工具栏History系列按钮。
【View】：显示或隐藏工具栏View系列按钮。
【Show Report Region】：显示或隐藏工具栏Show Report Region按钮。
【File】：显示或隐藏工具栏中文件操作相关按钮。
【Search Device Inst】：显示或隐藏Search Device Inst按钮。
2.          Device窗口右键菜单
若想查看布线结果中各类布线资源的使用情况，点击工具栏Show Routing按钮后，在Device窗口内，右键点击，出现如图3-7所示菜单。

图 3-7  Device窗口右键菜单

【Show Device Routing Wires】：将鼠标放在该选项上，将显示以下菜单项。
【Show Clock Routing Wires】：显示布线中的Clock线。
【Show Global Routing Wires】：显示布线中的Global线。
【Show Long Routing Wires】：显示布线中的Long线。
【Show Quarter Routing Wires】：显示布线中的Quarter线。
【Show Double Routing Wires】：显示布线中的Double线。
【Show Local Routing Wires】：显示布线中的Local线。
【Show Logical Routing Wires】：显示布线中的Logical线。
【Show Short Routing Wires】：显示布线中的Short线。
【Get Path Delay】：打开get path delay的界面，在界面中输入相关参数，即可计算出path delay的值。

Mpnr模式下Device窗口的右键菜单还包含如下选项：
【Copy Instance Name】：复制instance的名字。
【UnRoute】：取消选中instance或net的布线。
【Delete Net】：删除选中的net。
【Create Net】：创建net。
【Increase Load】：创建分支。
【Decrease Load】：删除分支。
【Manual Route】：对选中的net进行手动布线。
【Auto Route】：对选中的net进行自动布线。
【Auto Route All】：对所有unroute net进行自动布线。
【Unplace Instance】：对选中的instance取消布局状态。
【Auto Place All】：对design中未布局的所有instance进行自动布局。
【Configure Timing】：打开timing相关属性的配置界面。
【Editor Parameter config】：修改配置值。
3.          其他右键菜单
右键点击Design Browser窗口中的net，弹出右键操作菜单，如图3-8所示。

图 3-8 点击net的右键菜单

【Copy Net Name】：复制net名字。
【UnRoute】：对选中的net进行unroute操作。

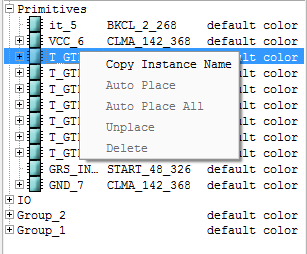

右键点击Design Browser窗口中的instance，弹出的右键菜单，如图3-9所示。

图 3-9 点击inst的右键菜单

【Copy Instance Name】：复制instance名字。
【Auto Place】：对选中的instance进行自动布局。
【Auto Place All】：对design中未布局的所有instance进行自动布局。
【Unplace】：对选中的instance进行取消布局操作。
【Delete】：删除选中的instance。





四、       窗口介绍
以下详细介绍各窗口的功能以及相关的操作方法。
（一）   Device View窗口

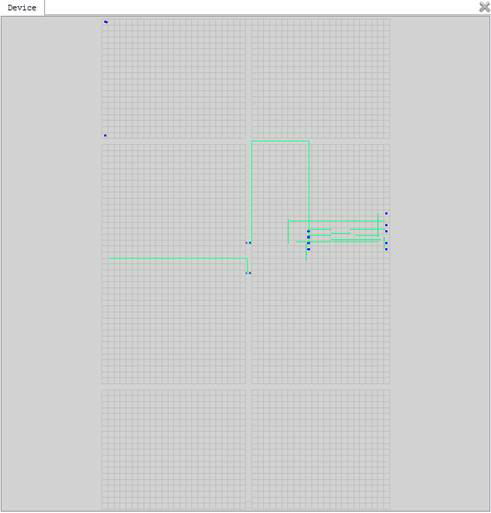

该窗口可显示芯片结构、所有资源、布局位置、布线路径、占用资源，可进行手动布局布线等操作，如图4-1所示。

图4-1  Device窗口

（二）   Design Browser窗口
此界面以树状形式分类显示当前所有的Design Instances、Design Nets
