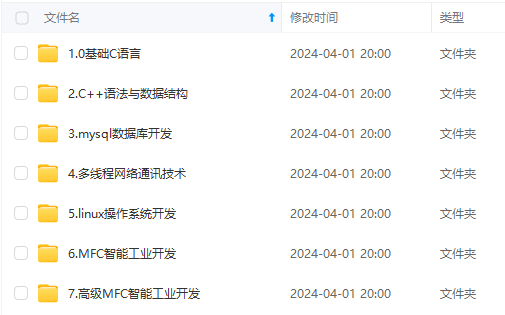

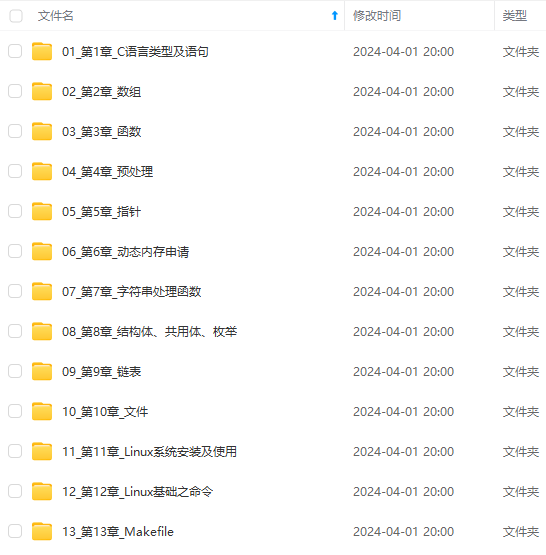

由于文件比较多，这里只是将部分目录截图出来，全套包含大厂面经、学习笔记、源码讲义、实战项目、大纲路线、讲解视频，并且后续会持续更新
3.STM32随机读取EEPROM内部任何地址的数据
4.STM32随机顺序读取EEPROM内部任何地址的数据
EEPROM一共有256个字节对应的地址为（0~255）
当读取到最后一个字节，也就是255地址，第256个字节，在读取又会从头(第一个字节数据)开始读取。
六.硬件I2C读写EEPROM实验
实验目的
STM32作为主机向从机EEPROM存储器写入256个字节的数据
STM32作为主机向从机EEPROM存储器读取写入的256个字节的数据
读写成功亮绿灯，读写失败亮红灯
实验原理
- 硬件设计
原理图
实物图
编程要点
(1) 配置通讯使用的目标引脚为开漏模式；
(2) 编写模拟 I2C 时序的控制函数；
(3) 编写基本 I2C 按字节收发的函数；
(4) 编写读写 EEPROM 存储内容的函数；
(5) 编写测试程序，对读写数据进行校验。
两个引脚PB6,PB7都要配置成复用的开漏输出
这里有一个注意的点，你配置成输出模式，并不会影响引脚的输入功能
详情请看——>GPIO端口的八种工作模式
源码
i2c_ee.h
前面理论已经讲得已经很详细了，直接上代码叭！！
#ifndef \_\_IIC\_EE\_H #define \_\_IIC\_EE\_H #include "stm32f10x.h" #include <stdio.h> //IIC1 #define EEPROM\_I2C I2C1 #define EEPROM\_I2C\_CLK RCC\_APB1Periph\_I2C1 #define EEPROM\_I2C\_APBxClkCmd RCC\_APB1PeriphClockCmd #define EEPROM\_I2C\_BAUDRATE 400000 // IIC1 GPIO 引脚宏定义 #define EEPROM\_I2C\_SCL\_GPIO\_CLK (RCC\_APB2Periph\_GPIOB) #define EEPROM\_I2C\_SDA\_GPIO\_CLK (RCC\_APB2Periph\_GPIOB) #define EEPROM\_I2C\_GPIO\_APBxClkCmd RCC\_APB2PeriphClockCmd #define EEPROM\_I2C\_SCL\_GPIO\_PORT GPIOB #define EEPROM\_I2C\_SCL\_GPIO\_PIN GPIO\_Pin\_6 #define EEPROM\_I2C\_SDA\_GPIO\_PORT GPIOB #define EEPROM\_I2C\_SDA\_GPIO\_PIN GPIO\_Pin\_7 //STM32自身地址1 与从机设备地址不相同即可(7位地址) #define STM32\_I2C\_OWN\_ADDR 0x6f //EEPROM设备地址 #define EEPROM\_I2C\_Address 0XA0 #define I2C\_PageSize 8 //等待次数 #define I2CT\_FLAG\_TIMEOUT ((uint32\_t)0x1000) #define I2CT\_LONG\_TIMEOUT ((uint32\_t)(10 \* I2CT\_FLAG\_TIMEOUT)) /\*信息输出\*/ #define EEPROM\_DEBUG\_ON 0 #define EEPROM\_INFO(fmt,arg...) printf("<<-EEPROM-INFO->> "fmt"\n",##arg) #define EEPROM\_ERROR(fmt,arg...) printf("<<-EEPROM-ERROR->> "fmt"\n",##arg) #define EEPROM\_DEBUG(fmt,arg...) do{\ if(EEPROM\_DEBUG\_ON)\ printf("<<-EEPROM-DEBUG->> [%d]"fmt"\n",\_\_LINE\_\_, ##arg);\ }while(0) void I2C\_EE\_Config(void); void EEPROM\_Byte\_Write(uint8\_t addr,uint8\_t data); uint32\_t EEPROM\_WaitForWriteEnd(void); uint32\_t EEPROM\_Page\_Write(uint8\_t addr,uint8\_t \*data,uint16\_t Num_ByteToWrite); uint32\_t EEPROM\_Read(uint8\_t \*data,uint8\_t addr,uint16\_t Num_ByteToRead); void I2C\_EE\_BufferWrite(uint8\_t\* pBuffer,uint8\_t WriteAddr, uint16\_t NumByteToWrite); #endif /\* \_\_IIC\_EE\_H \*/
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
i2c_ee.c
#include "i2c\_ee.h" //设置等待时间 static __IO uint32\_t I2CTimeout = I2CT_LONG_TIMEOUT; //等待超时，打印错误信息 static uint32\_t I2C\_TIMEOUT\_UserCallback(uint8\_t errorCode); void I2C\_EE\_Config(void) { GPIO_InitTypeDef GPIO_InitStuctrue; I2C_InitTypeDef I2C_InitStuctrue; //开启GPIO外设时钟 EEPROM\_I2C\_GPIO\_APBxClkCmd(EEPROM_I2C_SCL_GPIO_CLK|EEPROM_I2C_SDA_GPIO_CLK,ENABLE); //开启IIC外设时钟 EEPROM\_I2C\_APBxClkCmd(EEPROM_I2C_CLK,ENABLE); //SCL引脚-复用开漏输出 GPIO_InitStuctrue.GPIO_Mode=GPIO_Mode_AF_OD; GPIO_InitStuctrue.GPIO_Pin=EEPROM_I2C_SCL_GPIO_PIN; GPIO_InitStuctrue.GPIO_Speed=GPIO_Speed_50MHz; GPIO\_Init(EEPROM_I2C_SCL_GPIO_PORT,&GPIO_InitStuctrue); //SDA引脚-复用开漏输出 GPIO_InitStuctrue.GPIO_Mode = GPIO_Mode_AF_OD; GPIO_InitStuctrue.GPIO_Pin = EEPROM_I2C_SDA_GPIO_PIN; GPIO_InitStuctrue.GPIO_Speed=GPIO_Speed_50MHz; GPIO\_Init(EEPROM_I2C_SDA_GPIO_PORT,&GPIO_InitStuctrue); //IIC结构体成员配置 I2C_InitStuctrue.I2C_Ack=I2C_Ack_Enable; I2C_InitStuctrue.I2C_AcknowledgedAddress=I2C_AcknowledgedAddress_7bit; I2C_InitStuctrue.I2C_ClockSpeed=EEPROM_I2C_BAUDRATE; I2C_InitStuctrue.I2C_DutyCycle=I2C_DutyCycle_2; I2C_InitStuctrue.I2C_Mode=I2C_Mode_I2C; I2C_InitStuctrue.I2C_OwnAddress1=STM32_I2C_OWN_ADDR; I2C\_Init(EEPROM_I2C,&I2C_InitStuctrue); I2C\_Cmd(EEPROM_I2C,ENABLE); } //向EEPROM写入一个字节 void EEPROM\_Byte\_Write(uint8\_t addr,uint8\_t data) { //发送起始信号 I2C\_GenerateSTART(EEPROM_I2C,ENABLE); //检测EV5事件 while( I2C\_CheckEvent(EEPROM_I2C,I2C_EVENT_MASTER_MODE_SELECT)==ERROR); //发送设备写地址 I2C\_Send7bitAddress(EEPROM_I2C,EEPROM_I2C_Address,I2C_Direction_Transmitter); //检测EV6事件 while( I2C\_CheckEvent(EEPROM_I2C,I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED)==ERROR); //发送要操作设备内部的地址 I2C\_SendData(EEPROM_I2C,addr); while( I2C\_CheckEvent(EEPROM_I2C,I2C_EVENT_MASTER_BYTE_TRANSMITTING )==ERROR); I2C\_SendData(EEPROM_I2C,data); //检测EV8\_2事件 while( I2C\_CheckEvent(EEPROM_I2C,I2C_EVENT_MASTER_BYTE_TRANSMITTED )==ERROR); //发送停止信号 I2C\_GenerateSTOP(EEPROM_I2C,ENABLE); } //向EEPROM写入多个字节 uint32\_t EEPROM\_Page\_Write(uint8\_t addr,uint8\_t \*data,uint16\_t Num_ByteToWrite) { I2CTimeout = I2CT_LONG_TIMEOUT; //判断IIC总线是否忙碌 while(I2C\_GetFlagStatus(EEPROM_I2C, I2C_FLAG_BUSY)) { if((I2CTimeout--) == 0) return I2C\_TIMEOUT\_UserCallback(1); } //重新赋值 I2CTimeout = I2CT_FLAG_TIMEOUT; //发送起始信号 I2C\_GenerateSTART(EEPROM_I2C,ENABLE); //检测EV5事件 while( I2C\_CheckEvent(EEPROM_I2C,I2C_EVENT_MASTER_MODE_SELECT)==ERROR) { if((I2CTimeout--) == 0) return I2C\_TIMEOUT\_UserCallback(2); } I2CTimeout = I2CT_FLAG_TIMEOUT; //发送设备写地址 I2C\_Send7bitAddress(EEPROM_I2C,EEPROM_I2C_Address,I2C_Direction_Transmitter); //检测EV6事件 while( I2C\_CheckEvent(EEPROM_I2C,I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED)==ERROR) { if((I2CTimeout--) == 0) return I2C\_TIMEOUT\_UserCallback(3); } I2CTimeout = I2CT_FLAG_TIMEOUT; //发送要操作设备内部的地址 I2C\_SendData(EEPROM_I2C,addr); //检测EV8事件 while( I2C\_CheckEvent(EEPROM_I2C,I2C_EVENT_MASTER_BYTE_TRANSMITTING )==ERROR) { if((I2CTimeout--) == 0) return I2C\_TIMEOUT\_UserCallback(4); } while(Num_ByteToWrite) { I2C\_SendData(EEPROM_I2C,\*data); I2CTimeout = I2CT_FLAG_TIMEOUT; while( I2C\_CheckEvent(EEPROM_I2C,I2C_EVENT_MASTER_BYTE_TRANSMITTING )==ERROR) { if((I2CTimeout--) == 0) return I2C\_TIMEOUT\_UserCallback(5); } Num_ByteToWrite--; data++; } I2CTimeout = I2CT_FLAG_TIMEOUT; //检测EV8\_2事件 while( I2C\_CheckEvent(EEPROM_I2C,I2C_EVENT_MASTER_BYTE_TRANSMITTED )==ERROR) { if((I2CTimeout--) == 0) return I2C\_TIMEOUT\_UserCallback(6); } //发送停止信号 I2C\_GenerateSTOP(EEPROM_I2C,ENABLE); return 1; } //向EEPROM读取多个字节 uint32\_t EEPROM\_Read(uint8\_t \*data,uint8\_t addr,uint16\_t Num_ByteToRead) { I2CTimeout = I2CT_LONG_TIMEOUT; //判断IIC总线是否忙碌 while(I2C\_GetFlagStatus(EEPROM_I2C, I2C_FLAG_BUSY)) { if((I2CTimeout--) == 0) return I2C\_TIMEOUT\_UserCallback(1); } I2CTimeout = I2CT_FLAG_TIMEOUT; //发送起始信号 I2C\_GenerateSTART(EEPROM_I2C,ENABLE); //检测EV5事件 while( I2C\_CheckEvent(EEPROM_I2C,I2C_EVENT_MASTER_MODE_SELECT )==ERROR) { if((I2CTimeout--) == 0) return I2C\_TIMEOUT\_UserCallback(7); } I2CTimeout = I2CT_FLAG_TIMEOUT; //发送设备写地址 I2C\_Send7bitAddress(EEPROM_I2C,EEPROM_I2C_Address,I2C_Direction_Transmitter); //检测EV6事件等待从机应答 while( I2C\_CheckEvent(EEPROM_I2C,I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED )==ERROR) { if((I2CTimeout--) == 0) return I2C\_TIMEOUT\_UserCallback(8); } I2CTimeout = I2CT_FLAG_TIMEOUT; //发送要操作设备内部存储器的地址 I2C\_SendData(EEPROM_I2C,addr); //检测EV8事件 while( I2C\_CheckEvent(EEPROM_I2C,I2C_EVENT_MASTER_BYTE_TRANSMITTING )==ERROR) { if((I2CTimeout--) == 0) return I2C\_TIMEOUT\_UserCallback(9); } I2CTimeout = I2CT_FLAG_TIMEOUT; //发送起始信号 I2C\_GenerateSTART(EEPROM_I2C,ENABLE); //检测EV5事件 while( I2C\_CheckEvent(EEPROM_I2C,I2C_EVENT_MASTER_MODE_SELECT )==ERROR) { if((I2CTimeout--) == 0) return I2C\_TIMEOUT\_UserCallback(10); } I2CTimeout = I2CT_FLAG_TIMEOUT; //发送设备读地址 I2C\_Send7bitAddress(EEPROM_I2C,EEPROM_I2C_Address,I2C_Direction_Receiver); //检测EV6事件 while( I2C\_CheckEvent(EEPROM_I2C,I2C_EVENT_MASTER_RECEIVER_MODE_SELECTED )==ERROR) { if((I2CTimeout--) == 0) return I2C\_TIMEOUT\_UserCallback(10); } while(Num_ByteToRead--) { //是否是最后一个字节，若是则发送非应答信号 if( Num_ByteToRead==0) { //发送非应答信号 I2C\_AcknowledgeConfig(EEPROM_I2C,DISABLE); //发送停止信号 I2C\_GenerateSTOP(EEPROM_I2C,ENABLE); } I2CTimeout = I2CT_FLAG_TIMEOUT; //检测EV7事件 while( I2C\_CheckEvent(EEPROM_I2C,I2C_EVENT_MASTER_BYTE_RECEIVED )==ERROR) { if((I2CTimeout--) == 0) return I2C\_TIMEOUT\_UserCallback(10); } \*data=I2C\_ReceiveData(EEPROM_I2C); data++; } //重新开启应答信号 I2C\_AcknowledgeConfig(EEPROM_I2C,ENABLE); return 1; } void I2C\_EE\_BufferWrite(uint8\_t\* pBuffer,uint8\_t WriteAddr, uint16\_t NumByteToWrite) { u8 NumOfPage = 0, NumOfSingle = 0, Addr = 0, count = 0; //I2C\_PageSize=8 Addr = WriteAddr % I2C_PageSize; count = I2C_PageSize - Addr; NumOfPage = NumByteToWrite / I2C_PageSize; NumOfSingle = NumByteToWrite % I2C_PageSize; /\* 写入数据的地址对齐，对齐数为8 \*/ if(Addr == 0) { /\* 如果写入的数据个数小于8 \*/ if(NumOfPage == 0) { EEPROM\_Page\_Write(WriteAddr, pBuffer, NumOfSingle); EEPROM\_WaitForWriteEnd(); } /\* 如果写入的数据个数大于8 \*/ else { //按页写入 while(NumOfPage--) { EEPROM\_Page\_Write(WriteAddr, pBuffer, I2C_PageSize); EEPROM\_WaitForWriteEnd(); WriteAddr += I2C_PageSize; pBuffer += I2C_PageSize; } //不足一页(8个)单独写入 if(NumOfSingle!=0) { EEPROM\_Page\_Write(WriteAddr, pBuffer, NumOfSingle); EEPROM\_WaitForWriteEnd(); } } } /\*写的数据的地址不对齐\*/ else { NumByteToWrite -= count; NumOfPage = NumByteToWrite / I2C_PageSize; NumOfSingle = NumByteToWrite % I2C_PageSize; if(count != 0) { EEPROM\_Page\_Write(WriteAddr, pBuffer, count); EEPROM\_WaitForWriteEnd(); WriteAddr += count; pBuffer += count; } while(NumOfPage--) { EEPROM\_Page\_Write(WriteAddr, pBuffer, I2C_PageSize); EEPROM\_WaitForWriteEnd(); WriteAddr += I2C_PageSize; pBuffer += I2C_PageSize; } if(NumOfSingle != 0) { EEPROM\_Page\_Write(WriteAddr, pBuffer, NumOfSingle); EEPROM\_WaitForWriteEnd(); } } } uint32\_t EEPROM\_WaitForWriteEnd(void) { I2CTimeout = I2CT_FLAG_TIMEOUT; do { I2CTimeout = I2CT_FLAG_TIMEOUT; //发送起始信号 I2C\_GenerateSTART(EEPROM_I2C,ENABLE); //检测EV5事件 while( I2C\_GetFlagStatus(EEPROM_I2C,I2C_FLAG_SB )==RESET) { if((I2CTimeout--) == 0) return I2C\_TIMEOUT\_UserCallback(10); } I2CTimeout = I2CT_FLAG_TIMEOUT; //发送设备写地址 I2C\_Send7bitAddress(EEPROM_I2C,EEPROM_I2C_Address,I2C_Direction_Transmitter); }while( (I2C\_GetFlagStatus(EEPROM_I2C,I2C_FLAG_ADDR )==RESET) && (I2CTimeout--) ); //发送停止信号 I2C\_GenerateSTOP(EEPROM_I2C,ENABLE); return 1; } static uint32\_t I2C\_TIMEOUT\_UserCallback(uint8\_t errorCode) { /\* Block communication and all processes \*/ EEPROM\_ERROR("I2C 等待超时!errorCode = %d",errorCode); return 0; }
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
- 77
- 78
- 79
- 80
- 81
- 82
- 83
- 84
- 85
- 86
- 87
- 88
- 89
- 90
- 91
- 92
- 93
- 94
- 95
- 96
- 97
- 98
- 99
- 100
- 101
- 102
- 103
- 104
- 105
- 106
- 107
- 108
- 109
- 110
- 111
- 112
- 113
- 114
- 115
- 116
- 117
- 118
- 119
- 120
- 121
- 122
- 123
- 124
- 125
- 126
- 127
- 128
- 129
- 130
- 131
- 132
- 133
- 134
- 135
- 136
- 137
- 138
- 139
- 140
- 141
- 142
- 143
- 144
- 145
- 146
- 147
- 148
- 149
- 150
- 151
- 152
- 153
- 154
- 155
- 156
- 157
- 158
- 159
- 160
- 161
- 162
- 163
- 164
- 165
- 166
- 167
- 168
- 169
- 170
- 171
- 172
- 173
- 174
- 175
- 176
- 177
- 178
- 179
- 180
- 181
- 182
- 183
- 184
- 185
- 186
- 187
- 188
- 189
- 190
- 191
- 192
- 193
- 194
- 195
- 196
- 197
- 198
- 199
- 200
- 201
- 202
- 203
- 204
- 205
- 206
- 207
- 208
- 209
- 210
- 211
- 212
- 213
- 214
- 215
- 216
- 217
- 218
- 219
- 220
- 221
- 222
- 223
- 224
- 225
- 226
- 227
- 228
- 229
- 230
- 231
- 232
- 233
- 234
- 235
- 236
- 237
- 238
- 239
- 240
- 241
- 242
- 243
- 244
- 245
- 246
- 247
- 248
- 249
- 250
- 251
- 252
- 253
- 254
- 255
- 256
- 257
- 258
- 259
- 260
- 261
- 262
- 263
- 264
- 265
- 266
- 267
- 268
- 269
- 270
- 271
- 272
- 273
- 274
- 275
- 276
- 277
- 278
- 279
- 280
- 281
- 282
- 283
- 284
- 285
- 286
- 287
- 288
- 289
- 290
- 291
- 292
- 293
- 294
- 295
- 296
- 297
- 298
- 299
- 300
- 301
- 302
- 303
- 304
- 305
- 306
- 307
main.c
#include "stm32f10x.h" #include "led.h" #include "./i2c/i2c\_ee.h" #include <string.h> #include "usart.h" #define SOFT\_DELAY Delay(0x0FFFFF); void Delay(__IO u32 nCount); //声明I2C测试函数 uint8\_t I2C\_EE\_Test(void); int main(void) { //初始化IIC I2C\_EE\_Config(); //初始化USART Usart\_Config(); //初始化LED LED\_GPIO\_Config(); printf("\r\nIIC读写EEPROM测试实验\r\n"); //读写成功亮绿灯，失败亮红灯 if( I2C\_EE\_Test()==1 ) { LED\_G(NO); } else { LED\_R(NO); } while(1) { ; } } uint8\_t I2C\_EE\_Test(void) { uint8\_t ReadData[256]={0}; uint8\_t WriteDdta[256]={0}; uint16\_t i; //初始化写入数组 for(i=0;i<256;i++) { WriteDdta[i]=i; } //向EEPROM从地址为0开始写入256个字节的数据 I2C\_EE\_BufferWrite(WriteDdta,0,256); //等待EEPROM写入数据完成 EEPROM\_WaitForWriteEnd(); //向EEPROM从地址为0开始读出256个字节的数据 EEPROM\_Read(ReadData,0,256); for (i=0; i<256; i++) { if(ReadData[i] != WriteDdta[i]) { EEPROM\_ERROR("0x%02X ", ReadData[i]); EEPROM\_ERROR("错误:I2C EEPROM写入与读出的数据不一致\n\r"); return 0; } printf("0x%02X ", ReadData[i]); if(i%16 == 15) printf("\n\r"); } EEPROM\_INFO("I2C(AT24C02)读写测试成功\n\r"); return 1; } void Delay(__IO uint32\_t nCount) //简单的延时函数 { for(; nCount != 0; nCount--); }
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
重点讲一下，如何解决以下页写入问题，实现连续写入
- 进行页写入时，写入的存储器地址要对齐到8，也就是说只能写入地址为 0 8 16 32… 能整除8
- 页写如只能一次写入8个字节
现在来解释代码中下图函数如何解决问题
如果地址对齐：
如果地址不对齐：
实验效果
七.软件模式I2C协议
实验目的
STM32作为主机向从机EEPROM存储器写入256个字节的数据
STM32作为主机向从机EEPROM存储器读取写入的256个字节的数据
读写成功亮绿灯，读写失败亮红灯
实验原理
软件模式I2C由我们CPU来控制引脚产生I2C时序，所以我们随便选引脚都可以，不过你选择的引脚肯定要连接到通信的EEPROM的SCL,SDA引脚上。这里是用了PC12,PC11充当主机STM32SCL，SDA引脚。
- 主机产生起始信号
- 主机产生停止信号
- 主机产生应答信号或非应答信号
- 等待从机EEPROM应答
- 主机发送一个字节给从机
- 主机向EEPROM接收一个字节
value应该初始化为0，我忘了sorry
源码
i2c_gpio.h
#ifndef \_I2C\_GPIO\_H #define \_I2C\_GPIO\_H #include "stm32f10x.h" #define EEPROM\_I2C\_WR 0 /\* 写控制bit \*/ #define EEPROM\_I2C\_RD 1 /\* 读控制bit \*/ #define EEPROM\_GPIO\_PORT\_I2C GPIOB #define EEPROM\_RCC\_I2C\_PORT RCC\_APB2Periph\_GPIOB #define EEPROM\_I2C\_SCL\_PIN GPIO\_Pin\_6 #define EEPROM\_I2C\_SDA\_PIN GPIO\_Pin\_7 /\*当 STM32 的 GPIO 配置成开漏输出模式时，它仍然可以通过读取 GPIO 的输入数据寄存器获取外部对引脚的输入电平，也就是说它同时具有浮空输入模式的 功能\*/ #define EEPROM\_I2C\_SCL\_1() EEPROM\_GPIO\_PORT\_I2C->BSRR |= EEPROM\_I2C\_SCL\_PIN /\* SCL = 1 \*/ #define EEPROM\_I2C\_SCL\_0() EEPROM\_GPIO\_PORT\_I2C->BRR |= EEPROM\_I2C\_SCL\_PIN /\* SCL = 0 \*/ #define EEPROM\_I2C\_SDA\_1() EEPROM\_GPIO\_PORT\_I2C->BSRR |= EEPROM\_I2C\_SDA\_PIN /\* SDA = 1 \*/ #define EEPROM\_I2C\_SDA\_0() EEPROM\_GPIO\_PORT\_I2C->BRR |= EEPROM\_I2C\_SDA\_PIN /\* SDA = 0 \*/ #define EEPROM\_I2C\_SDA\_READ() ((EEPROM\_GPIO\_PORT\_I2C->IDR & EEPROM\_I2C\_SDA\_PIN)!=0 ) /\* 读SDA口线状态 \*/ void i2c\_Start(void); void i2c\_Stop(void); void i2c\_Ack(void); void i2c\_NAcK(void); uint8\_t i2c\_WaitAck(void); void i2c\_SendByte(uint8\_t data); uint8\_t i2c\_ReadByte(void); uint8\_t i2c\_CheckDevice(uint8\_t Address); #endif /\* \_I2C\_GPIO\_H \*/
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
i2c_gpio.c
#include "i2c\_gpio.h" #include "stm32f10x.h" void I2c\_gpio\_config(void) { GPIO_InitTypeDef GPIO_InitStructure; RCC\_APB2PeriphClockCmd(EEPROM_RCC_I2C_PORT, ENABLE); GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD; GPIO_InitStructure.GPIO_Pin = EEPROM_I2C_SCL_PIN | EEPROM_I2C_SDA_PIN; GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; GPIO\_Init(EEPROM_GPIO_PORT_I2C, &GPIO_InitStructure); /\* 给一个停止信号, 复位I2C总线上的所有设备到待机模式 \*/ i2c\_Stop(); } static void i2c\_Delay(void) { uint8\_t i; for(i=0;i<10;i++) { } } void i2c\_Start(void) { EEPROM\_I2C\_SCL\_1(); EEPROM\_I2C\_SDA\_1(); i2c\_Delay(); EEPROM\_I2C\_SDA\_0(); i2c\_Delay(); EEPROM\_I2C\_SCL\_0(); i2c\_Delay(); } void i2c\_Stop(void) { EEPROM\_I2C\_SDA\_0(); EEPROM\_I2C\_SCL\_1(); i2c\_Delay(); EEPROM\_I2C\_SDA\_1(); i2c\_Delay(); } void i2c\_Ack(void) { EEPROM\_I2C\_SCL\_0(); i2c\_Delay(); EEPROM\_I2C\_SDA\_0(); i2c\_Delay(); EEPROM\_I2C\_SCL\_1(); i2c\_Delay(); EEPROM\_I2C\_SCL\_0(); i2c\_Delay(); EEPROM\_I2C\_SDA\_1(); i2c\_Delay(); } void i2c\_NAcK(void) { EEPROM\_I2C\_SDA\_1(); i2c\_Delay(); EEPROM\_I2C\_SCL\_1(); i2c\_Delay(); EEPROM\_I2C\_SCL\_0(); i2c\_Delay(); } uint8\_t i2c\_WaitAck(void) { uint8\_t ret; EEPROM\_I2C\_SDA\_1(); EEPROM\_I2C\_SCL\_1(); i2c\_Delay(); if( EEPROM\_I2C\_SDA\_READ() ) { ret=1; } else { ret=0; } EEPROM\_I2C\_SCL\_0(); i2c\_Delay(); return ret; } void i2c\_SendByte(uint8\_t data) { uint8\_t i; for(i=0;i<8;i++) { if( data&0x80 ) { EEPROM\_I2C\_SDA\_1(); } else { EEPROM\_I2C\_SDA\_0(); } i2c\_Delay(); EEPROM\_I2C\_SCL\_1(); i2c\_Delay(); EEPROM\_I2C\_SCL\_0(); i2c\_Delay(); if( i==7 ) { EEPROM\_I2C\_SDA\_1(); i2c\_Delay(); } data=data<<1; } } uint8\_t i2c\_ReadByte(void) { uint8\_t value=0; uint8\_t i; for(i=0;i<8;i++) { value=value<<1; EEPROM\_I2C\_SCL\_1(); i2c\_Delay(); if( EEPROM\_I2C\_SDA\_READ() ) { value++; } EEPROM\_I2C\_SCL\_0(); i2c\_Delay(); } return value; } uint8\_t i2c\_CheckDevice(uint8\_t Address) { uint8\_t ucACK; I2c\_gpio\_config(); i2c\_Start(); i2c\_SendByte(Address|EEPROM_I2C_WR); ucACK=i2c\_WaitAck(); i2c\_Stop(); return ucACK; }
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
- 77
- 78
- 79
- 80
- 81
- 82
- 83
- 84
- 85
- 86
- 87
- 88
- 89
- 90
- 91
- 92
- 93
- 94
- 95
- 96
- 97
- 98
- 99
- 100
