HarmonyOS之常用布局DirectionalLayout的使用_ohos.promptaction 居中显示
作者：我家自动化 | 2024-03-13 11:15:24
赞
踩
ohos.promptaction 居中显示
一、DirectionalLayout
- DirectionalLayout 是 Java UI 中的一种重要组件布局，用于将一组组件(Component)按照水平或者垂直方向排布，能够方便地对齐布局内的组件。该布局和其他布局的组合，可以实现更加丰富的布局方式。

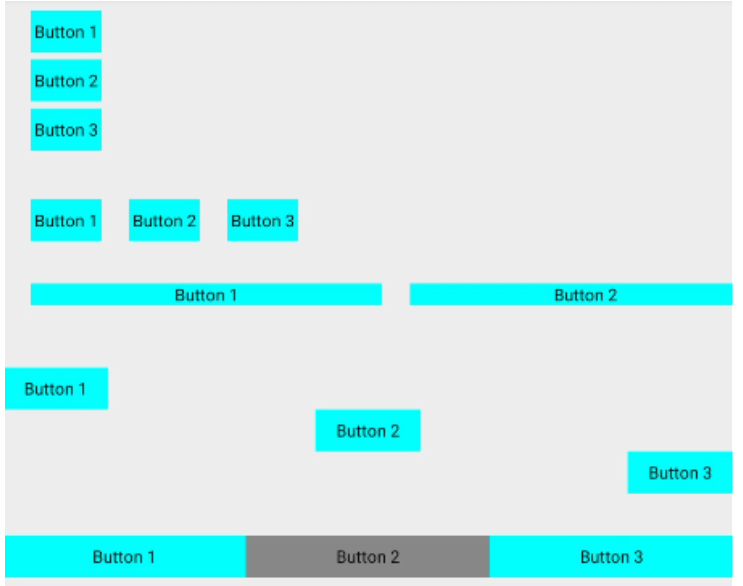

- DirectionalLayout 示意如下：
二、支持的 XML 属性
- DirectionalLayout 的共有 XML 属性继承自 Component，详情请参考我之前的博客：HarmonyOS之组件通用的XML属性总览。
- DirectionalLayout 的自有 XML 属性见下表：
| 属性名称 | 中文描述 | 取值 | 取值说明 | 使用案例 |
|---|---|---|---|---|
| alignment | 对齐方式 | left | 表示左对齐 | 可以设置取值项如表中所列，也可以使用“|”进行多项组合。 ohos:alignment="top|left" ohos:alignment="left" |
| top | 表示顶部对齐 | |||
| right | 表示右对齐 | |||
| bottom | 表示底部对齐 | |||
| horizontal_center | 表示水平居中对齐 | |||
| vertical_center | 表示垂直居中对齐 | |||
| center | 表示居中对齐 | |||
| start | 表示靠起始端对齐 | |||
| end | 表示靠结束端对齐 | |||
| total_weight | 所有子视图的权重之和 | float类型 | 可以直接设置浮点数值，也可以引用float浮点数资源 | ohos:total_weight="2.5" ohos:total_weight="$float:total_weight" |
| orientation | 子布局排列方向 | horizontal | 表示水平方向布局 | ohos:orientation="horizontal" |
| vertical | 表示垂直方向布局 | ohos:orientation="vertical" |
- DirectionalLayout 所包含组件可支持的 XML 属性见下表：
| 属性名称 | 中文描述 | 取值 | 取值说明 | 使用案例 |
|---|---|---|---|---|
| layout_alignment | 对齐方式 | left | 表示左对齐 | 可以设置取值项如表中所列，也可以使用“|”进行多项组合。 ohos:layout_alignment="top" ohos:layout_alignment="top|left" |
| top | 表示顶部对齐 | |||
| right | 表示右对齐 | |||
| bottom | 表示底部对齐 | |||
| horizontal_center | 表示水平居中对齐 | |||
| vertical_center | 表示垂直居中对齐 | |||
| center | 表示居中对齐 | |||
| weight | 比重 | float类型 | 可以直接设置浮点数值，也可以引用float浮点数资源 | ohos:weight="1" ohos:weight="$float:weight" |
三、排列方式
- DirectionalLayout 的排列方向（orientation）分为水平（horizontal）或者垂直（vertical）方向。
- 使用 orientation 设置布局内组件的排列方式，默认为垂直排列。
① 垂直排列
- 垂直方向排列三个按钮，效果如下：
- 示例代码如下：
<?xml version="1.0" encoding="utf-8"?> <DirectionalLayout xmlns:ohos="http://schemas.huawei.com/res/ohos" ohos:width="match_parent" ohos:height="match_content" ohos:orientation="vertical"> <Button ohos:width="33vp" ohos:height="20vp" ohos:bottom_margin="3vp" ohos:left_margin="13vp" ohos:background_element="$graphic:color_cyan_element" ohos:text="Button 1"/> <Button ohos:width="33vp" ohos:height="20vp" ohos:bottom_margin="3vp" ohos:left_margin="13vp" ohos:background_element="$graphic:color_cyan_element" ohos:text="Button 2"/> <Button ohos:width="33vp" ohos:height="20vp" ohos:bottom_margin="3vp" ohos:left_margin="13vp" ohos:background_element="$graphic:color_cyan_element" ohos:text="Button 3"/> </DirectionalLayout>
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- color_cyan_element.xml：
<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:ohos="http://schemas.huawei.com/res/ohos"
ohos:shape="rectangle">
<solid
ohos:color="#00FFFD"/>
</shape>
- 1
- 2
- 3
- 4
- 5
- 6
② 水平排列
- 水平方向排列三个按钮，效果如下：
- 示例代码：
<?xml version="1.0" encoding="utf-8"?> <DirectionalLayout xmlns:ohos="http://schemas.huawei.com/res/ohos" ohos:width="match_parent" ohos:height="match_content" ohos:orientation="horizontal"> <Button ohos:width="33vp" ohos:height="20vp" ohos:left_margin="13vp" ohos:background_element="$graphic:color_cyan_element" ohos:text="Button 1"/> <Button ohos:width="33vp" ohos:height="20vp" ohos:left_margin="13vp" ohos:background_element="$graphic:color_cyan_element" ohos:text="Button 2"/> <Button ohos:width="33vp" ohos:height="20vp" ohos:left_margin="13vp" ohos:background_element="$graphic:color_cyan_element" ohos:text="Button 3"/> </DirectionalLayout>
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- color_cyan_element.xml：
<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:ohos="http://schemas.huawei.com/res/ohos"
ohos:shape="rectangle">
<solid
ohos:color="#00FFFD"/>
</shape>
- 1
- 2
- 3
- 4
- 5
- 6
- DirectionalLayout 不会自动换行，其子组件会按照设定的方向依次排列，若超过布局本身的大小，超出布局大小的部分将不会被显示，例如：
<?xml version="1.0" encoding="utf-8"?> <DirectionalLayout xmlns:ohos="http://schemas.huawei.com/res/ohos" ohos:width="match_parent" ohos:height="20vp" ohos:orientation="horizontal"> <Button ohos:width="166vp" ohos:height="match_content" ohos:left_margin="13vp" ohos:background_element="$graphic:color_cyan_element" ohos:text="Button 1"/> <Button ohos:width="166vp" ohos:height="match_content" ohos:left_margin="13vp" ohos:background_element="$graphic:color_cyan_element" ohos:text="Button 2"/> <Button ohos:width="166vp" ohos:height="match_content" ohos:left_margin="13vp" ohos:background_element="$graphic:color_cyan_element" ohos:text="Button 3"/> </DirectionalLayout>
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- color_cyan_element.xml：
<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:ohos="http://schemas.huawei.com/res/ohos"
ohos:shape="rectangle">
<solid
ohos:color="#00FFFD"/>
</shape>
- 1
- 2
- 3
- 4
- 5
- 6
- 此布局包含了三个按钮，但由于 DirectionalLayout 不会自动换行，超出布局大小的组件部分无法显示。界面显示如下：
四、对齐方式
- DirectionalLayout 中的组件使用 layout_alignment 控制自身在布局中的对齐方式，当对齐方式与排列方式方向一致时，对齐方式不会生效，如设置了水平方向的排列方式，则左对齐、右对齐将不会生效。
- 三种对齐方式的示例代码：
<?xml version="1.0" encoding="utf-8"?> <DirectionalLayout xmlns:ohos="http://schemas.huawei.com/res/ohos" ohos:width="match_parent" ohos:height="60vp"> <Button ohos:width="50vp" ohos:height="20vp" ohos:background_element="$graphic:color_cyan_element" ohos:layout_alignment="left" ohos:text="Button 1"/> <Button ohos:width="50vp" ohos:height="20vp" ohos:background_element="$graphic:color_cyan_element" ohos:layout_alignment="horizontal_center" ohos:text="Button 2"/> <Button ohos:width="50vp" ohos:height="20vp" ohos:background_element="$graphic:color_cyan_element" ohos:layout_alignment="right" ohos:text="Button 3"/> </DirectionalLayout>
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- color_cyan_element.xml：
<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:ohos="http://schemas.huawei.com/res/ohos"
ohos:shape="rectangle">
<solid
ohos:color="#00FFFD"/>
</shape>
- 1
- 2
- 3
- 4
- 5
- 6
- 三种对齐方式效果示例：
五、权重
- 权重（weight）就是按比例来分配组件占用父组件的大小，在水平布局下计算公式为：
父布局可分配宽度=父布局宽度-所有子组件 width 之和；
组件宽度=组件 weight /所有组件 weight 之和*父布局可分配宽度； - 实际使用过程中，建议使用 width=0 来按比例分配父布局的宽度，1:1:1效果如下：
- 示例代码：
<?xml version="1.0" encoding="utf-8"?> <DirectionalLayout xmlns:ohos="http://schemas.huawei.com/res/ohos" ohos:width="match_parent" ohos:height="match_content" ohos:orientation="horizontal"> <Button ohos:width="0vp" ohos:height="20vp" ohos:weight="1" ohos:background_element="$graphic:color_cyan_element" ohos:text="Button 1"/> <Button ohos:width="0vp" ohos:height="20vp" ohos:weight="1" ohos:background_element="$graphic:color_gray_element" ohos:text="Button 2"/> <Button ohos:width="0vp" ohos:height="20vp" ohos:weight="1" ohos:background_element="$graphic:color_cyan_element" ohos:text="Button 3"/> </DirectionalLayout>
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- color_cyan_element.xml：
<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:ohos="http://schemas.huawei.com/res/ohos"
ohos:shape="rectangle">
<solid
ohos:color="#00FFFD"/>
</shape>
- 1
- 2
- 3
- 4
- 5
- 6
- color_gray_element.xml：
<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:ohos="http://schemas.huawei.com/res/ohos"
ohos:shape="rectangle">
<solid
ohos:color="#878787"/>
</shape>
- 1
- 2
- 3
- 4
- 5
- 6
六、场景示例
- 源码示例：
<?xml version="1.0" encoding="utf-8"?> <DirectionalLayout xmlns:ohos="http://schemas.huawei.com/res/ohos" ohos:width="match_parent" ohos:height="match_parent" ohos:background_element="$graphic:color_light_gray_element"> <DirectionalLayout ohos:width="match_parent" ohos:height="match_content" ohos:orientation="vertical"> <Button ohos:width="33vp" ohos:height="20vp" ohos:bottom_margin="3vp" ohos:left_margin="13vp" ohos:background_element="$graphic:color_cyan_element" ohos:text="Button 1"/> <Button ohos:width="33vp" ohos:height="20vp" ohos:bottom_margin="3vp" ohos:left_margin="13vp" ohos:background_element="$graphic:color_cyan_element" ohos:text="Button 2"/> <Button ohos:width="33vp" ohos:height="20vp" ohos:bottom_margin="3vp" ohos:left_margin="13vp" ohos:background_element="$graphic:color_cyan_element" ohos:text="Button 3"/> </DirectionalLayout> <Component ohos:height="20vp"/> <DirectionalLayout ohos:width="match_parent" ohos:height="match_content" ohos:orientation="horizontal"> <Button ohos:width="33vp" ohos:height="20vp" ohos:left_margin="13vp" ohos:background_element="$graphic:color_cyan_element" ohos:text="Button 1"/> <Button ohos:width="33vp" ohos:height="20vp" ohos:left_margin="13vp" ohos:background_element="$graphic:color_cyan_element" ohos:text="Button 2"/> <Button ohos:width="33vp" ohos:height="20vp" ohos:left_margin="13vp" ohos:background_element="$graphic:color_cyan_element" ohos:text="Button 3"/> </DirectionalLayout> <Component ohos:height="20vp"/> <DirectionalLayout ohos:width="match_parent" ohos:height="20vp" ohos:orientation="horizontal"> <Button ohos:width="166vp" ohos:height="match_content" ohos:left_margin="13vp" ohos:background_element="$graphic:color_cyan_element" ohos:text="Button 1"/> <Button ohos:width="166vp" ohos:height="match_content" ohos:left_margin="13vp" ohos:background_element="$graphic:color_cyan_element" ohos:text="Button 2"/> <Button ohos:width="166vp" ohos:height="match_content" ohos:left_margin="13vp" ohos:background_element="$graphic:color_cyan_element" ohos:text="Button 3"/> </DirectionalLayout> <Component ohos:height="20vp"/> <DirectionalLayout ohos:width="match_parent" ohos:height="60vp"> <Button ohos:width="50vp" ohos:height="20vp" ohos:background_element="$graphic:color_cyan_element" ohos:layout_alignment="left" ohos:text="Button 1"/> <Button ohos:width="50vp" ohos:height="20vp" ohos:background_element="$graphic:color_cyan_element" ohos:layout_alignment="horizontal_center" ohos:text="Button 2"/> <Button ohos:width="50vp" ohos:height="20vp" ohos:background_element="$graphic:color_cyan_element" ohos:layout_alignment="right" ohos:text="Button 3"/> </DirectionalLayout> <Component ohos:height="20vp"/> <DirectionalLayout ohos:width="match_parent" ohos:height="match_content" ohos:orientation="horizontal"> <Button ohos:width="0vp" ohos:height="20vp" ohos:weight="1" ohos:background_element="$graphic:color_cyan_element" ohos:text="Button 1"/> <Button ohos:width="0vp" ohos:height="20vp" ohos:weight="1" ohos:background_element="$graphic:color_gray_element" ohos:text="Button 2"/> <Button ohos:width="0vp" ohos:height="20vp" ohos:weight="1" ohos:background_element="$graphic:color_cyan_element" ohos:text="Button 3"/> </DirectionalLayout> </DirectionalLayout>
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
- 77
- 78
- 79
- 80
- 81
- 82
- 83
- 84
- 85
- 86
- 87
- 88
- 89
- 90
- 91
- 92
- 93
- 94
- 95
- 96
- 97
- 98
- 99
- 100
- 101
- 102
- 103
- 104
- 105
- 106
- 107
- 108
- 109
- 110
- 111
- 112
- 113
- 114
- 115
- 116
- 117
- 118
- 119
- 120
- 121
- 122
- 123
- 124
- 125
- 126
- 127
