雷达模块开发学习教程（一）——检测人员信息_雷达软件开发的全过程

一、环境配置

1.1 安装CCS

1.1.1 所需资料

D:\ti\sdk\mmwave_sdk_02_00_00_04-Windows-x86-Install.exe

D:\ti\ccs\CCS9.2.0.00013_win64.zip

1.1.2 安装步骤

首先安装sdk，默认路径

其次安装ccs，需要注意：防火墙关闭、安全卫士退出、不联网、管理员模式打开

选中所有项目，安装默认路径

安装完成后，可导入工程

1.2 Mmwave toolbox

1.2.1所需资料

D:\ti\mmwave_industrial_toolbox_3_6_2（包括人员人数统计Demo）

1. 选择工作空间（可自定义）

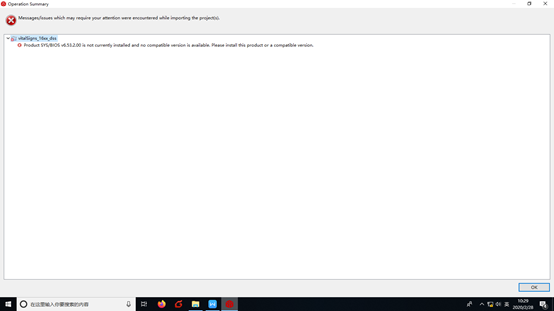

2. 如果弹出53_02_00的信息框，直接点击确定（否则会报如下错误）

     3. 导入

D:\ti\mmwave_automotive_toolbox_2_7_1\labs\lab0001-driver-vital-signs\vitalSigns_target，选中vitalsigns两项（dss与mss工程）后，进行导入。

    4. 重新打开CCS，导入：D:\ti\mmwave_industrial_toolbox_3_6_2\labs\lab0011-pplcount，不选中api选项的另外两个（dss与mss工程），进行导入。

二、编译工程

针对于vitalSigns这个总工程，包含R4F core和C674x DSP core，包含有dss工程于mss工程。首先编译dss文件，等编译dss文件没有问题后，再编译mss文件。

2.1 编译dss文件

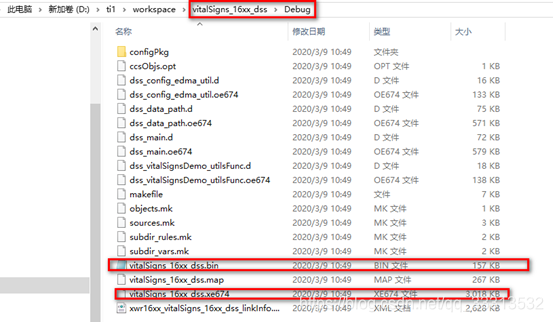

选中dss工程后，右键rebuild project，等运行结束后会出现如下两个生成的文件，则说明编译成功。

2.2 编译mss文件

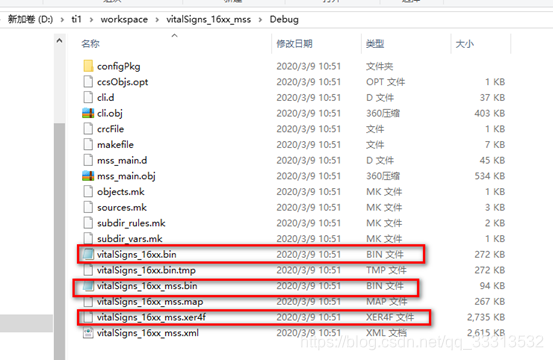

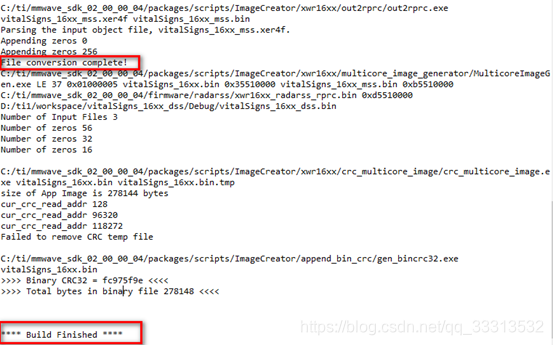

再编译dss文件之后，进行mss文件的编译。依然选中mss工程，再右键rebuild project。最后会生成如下三个文件。

 三、准备EVM

准备好EVM，这里选择的是AWR1642BOOST。

在EVM中有两种方式编译代码：Deployment模式和Debug模式。

3.1 Deployment模式

.bin image

3.2 Debug模式

(.xer4f image)

 C:\ti\mmwave_sdk_xx_xx_xx_xx\packages\ti\utils\ccsdebug\xwr16xx_ccsdebug.bin

<
