ESP8266发送温湿度到物联网（1）_基于stm32用esp8266上传温湿度数据显示在网页上

首先介绍一下，我是使用的物联网是乐为物联，网址是：http://www.lewei50.com/，免费的，只需要申请一个账号，你还可以加这个物联网的微信公众号，在上面也可以远程查看你的温湿度，关于如何设置传感器和如何给物联网发送温湿度，都可以看下面这个网址：http://www.lewei50.com/dev/doc/176，尤其注意后面的通讯协议的格式，这个是使用ESP8266发送的重点，下面贴一个我的门户网站，在这个网页上就可以实时的看到我周围的温湿度，前提是我开起了这个模块（http://www.lewei50.com/u/g/16392）。

好了，言归正传，现在开始介绍如何使用esp8266向物联网发送温湿度的数据，首先你要有一个esp8266模块，这个模块有很多型号，我用过两种一种是esp826612-s：

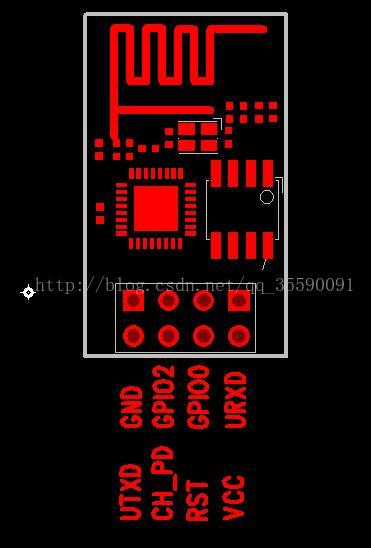

 这个模块的PCB图如下

我们看到这个模块一共有8个引脚，CH_PD为开机，接高电平即可开机，也就是说这个引脚必须拉高，GPIO0为模式选择脚，高电平正常启动(FLASH)，也就是接高，低电平刷固件(需要用到刷固件软件)，GPIO16（也就是RST）为复位引脚，这里先不连 。GPIO2 为高，UTXD接单片机的RXD,URXD接单片机的TXD。另外就是VCC，GND接电源和地。

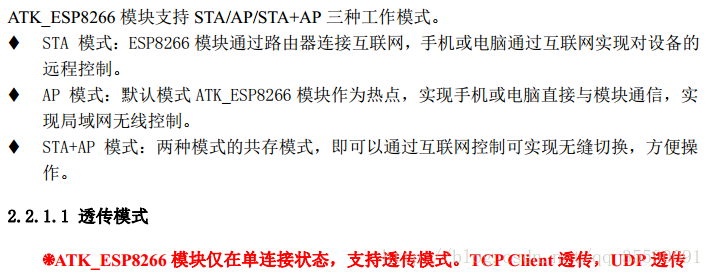

这里我们先简要介绍一下这个模块，这个模块一共有三种工作模式，AP模式，STA模式，AP+STA模式，每种模式的使用情况介绍如下图：

如果只是要实现将esp8266连入别的热点（手机热点，或者路由器）来通过互联网将数据发送到物联网上，就可以选择STA模式（关于AP模式和STA+AP模式，我以后会讲），即发送AT+CWMODE=1，来将他设置为STA模式，设置为STA模式之后，我们就需要将你的esp8266连入附近的热点，使用的指令是：AT+ CWJAP =<ssid>,< password> ，ssid是你的热点名，password是你的热点的密码。


然后我们先利用usb转ttl串口来调试一下这个模块，你需要一个串口线，一般都是四根线：TXD,RXD,5V,GND，连接的方法：usb转ttl的rxd接esp8266的txd，usb转ttl的txd接esp8266的rxd，然后5v接8266的vcc，gnd接8266的gnd，连接好了之后打开串口调试助手，一般来说每次上电复位之后，esp8266都会回复你很多乱码，这是正常的，你也可以输入AT+RST来让这个模块重启，注意发送的最后已经要发送\r\n，或者在串口调试助手里面勾选上发送新行。注意一下波特率有没有

选对，一般都是115200，关于esp8266的AT指令集你可以下载一个手册，常用的基本就那些。

下面开始介绍如何利用串口进行:

1.配置为模式1

在串口助手输入栏里面输入   AT+CWMODE=1\r\n（如果选择了发送新行，那么\r\n就可以不输入）

2.重启

输入AT+RST，这里注意，每当更改过模式和连接的热点之后，esp8266会自动保存，也就是说当你重启之后，它自动会默认相同的模式，也会连入同一个热点。

3.连接 入wifi

AT+CWJAP="xxx","xxxxxx"

4.进入单连接模式

AT+CIPMUX=0，为什么要单连接模式呢，因为接下来我们需要使用透传模式，注意：如果要使用透传模式，必须先进入单连接模式

透传模式主要的作用就是发送字符串的时候不需要添加字符串长度，因为接下来需要发送很多字符串，尤其是你如果看了我给你的那个网页里面的通讯协议，里面有非常多的符号和字符，如果不选择这个模式的话，就很烦，还需要数字符串长度，当然也是有别的方法的，以后有时间说说。

5.进入透传模式

AT+CIPMODE=1

6.连接到物联网的TCP服务器

AT+CIPSTART="TCP","tcp.lewei50.com",9960。说明：tcp.lewei50.com也可以写成IP：42.121.128.216，9960是端口号，连接成功之后会返回ok

7.开始发送字符串

输入AT+CIPSEND，由于之前开启了透传和单连接，所以不需要输入字符串的长度，输入完上面这句话之后，串口调试助手会回复：“>”这个符号，这个时候就可以输入字符串了

8.发送登陆信息

{"method": "update","gatewayNo": "02","userkey": "6f289b7f11084520bd2aad8e425ee9b4"}&^!，直接发送前面这个字符串，注意需要修改成实际的网关编号和userkey。

9.发送温湿度数据

{"method": "upload","data":[{"Name":"T1","Value":"33"},{"Name":"T2","Value":"96.2"}]}&^!，注意，我这里的T1，T2，就是实际的传感器的标识，发送的数据分别为33,96.2，

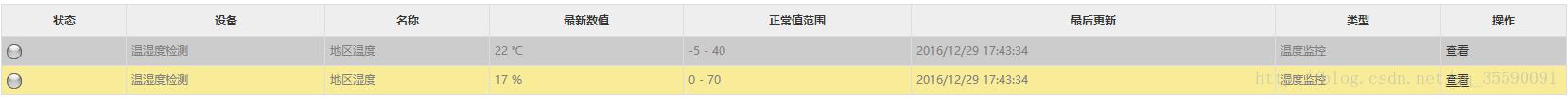

到这里一次的发送就算结束了，然后回到你的物联网的账户的页面，基本1s之后数据就会刷新了，没有刷新的时候页面如下：

当刷新成功之后，会变成彩色的。

关于调试的具体步骤，大家可以借鉴一下下面的网站：http://www.geek-workshop.com/thread-25582-1-1.html

当可以使用串口来让esp8266正常工作之后我们就要做到利用单片机来向esp8266发送这些指令，我使用的单片机是STC90c51RD+，准备利用TXD和RXD引脚和ESP8266进行通讯，注意：通讯之前一定要检查波特率是否一致，比如是否都是115200，当时我就是卡在这里卡了很久，明明利用串口调试助手就可以发送成功，物联网也可以刷新数据，但是利用单片机发送相同的指令就不可以，原因就是波特率不一致，之所以没设置，一部分也是因为我当时找了很多手册，有的手册说8266的默认的波特率是115200，但是我那个实际上是9600，所以，大家以后无论实用手册上看到什么默认配置是什么，都不要轻易相信，一定要自己重新初始化一遍。

如何利用单片机实现上面的操作，看下一张，

利用51单片机实现的程序的源码：https://download.csdn.net/download/qq_35590091/11423807
