由浅至深理解6轴陀螺仪姿态解算算法  <下篇>:

五.对算法中关键知识点进行重点讲解

        1. 关键知识点1: 当前姿态四元数q(参考坐标n系)算出重力在三个轴上的分量(载体坐标b系)

        2. 关键知识点2: 用两个向量叉积(也叫向量积,外积),来表示载体坐标系角速度分量误差error

        3. 关键知识点3: 四元数微分方程,一阶毕卡解法,融合修正后陀螺仪姿态到当前四元数q中

        4. 关键知识点4: 把用四元数q表示的姿态转化为用欧拉角表示的姿态

首先,把前面算法流程框图重新发一下,,然后在对算法中4个关键知识点,逐一攻克:

五.对算法中关键知识点进行重点讲解

1. 关键知识点1:  从当前姿态四元数q(参考坐标n系)计算出重力在三个轴上的分量(载体坐标b系)

        参考前面公式(11)   和 公式(28)中转置矩阵(因为下面代码需要从n坐标系-->b坐标系系)

  1. //用当前姿态(参考坐标n系)计算出重力在三个轴上的分量(载体坐标b系),
  2. /*把四元数换算成"方向余弦矩阵"中的第三列的三个元素.根据余弦矩阵和欧拉角的定义,地理坐标系的重力向量,转到载体坐标系,正好是这三个元素.*/
  3. posture_x = 2*(q1q3 - q0q2);
  4. posture_y = 2*(q0q1 + q2q3);
  5. posture_z = q0q0 - q1q1 - q2q2 + q3q3;

2. 关键知识点2:     用两个向量叉积(也叫向量积,外积),来表示载体坐标系角速度分量误差error

先说明下算法两类参数意义:

ax,ay,az: 表重力加速度在载体坐标系Oxyz三轴的加速度分量,单位: m/s^2;

gx,gy,gz: 表载体围绕载体坐标系Oxyz三轴的旋转角速度,单位: rad/s,  弧度/秒.

以下仅以x轴方向的重力分量ax和角速度gx做分析:

根据算法中代码:

  1. // adjusted gyroscope measurements
  2. gx = gx + Kp*error_x + xErrorInt;
  3. gy = gy + Kp*error_y + yErrorInt;
  4. gz = gz + Kp*error_z + zErrorInt;

可知: error_x 和xErrorInt应该与gx具有类似的单位rad/s,考虑到对gx和error_x累加积分, error_x 和xErrorInt也至少应该是个弧度值.

好了,明确了error_x 和xErrorInt的单位,我们就可以进一步更精准确定它们的意义:

error_x: 应为载体坐标系在x轴上当前时刻较上一时刻的旋转弧度偏差(网上很多代码翻译为误差,容易误导);

xErrorInt: 上述弧度偏差error_x的比例积分, 就是载体坐标系在到当前时刻为止累积的偏差和.

问题在于这个弧度偏差error_x,如果通过前后两个时刻加速度计分量来计算?

根据加速度计和陀螺仪的特性:  长期加速度计可信度高,短期陀螺仪可信度高;

所以计算过程就是:  对加速度计的每次测量结果进行偏差后进行比例累加,对当前陀螺仪单次结果直接信任相加.

好,下面来看计算偏差的代码.  代码中英文翻译应该就是原作者的注释:

  1. // Error is sum of cross product between estimated and measured direction of gravity
  2. error_x = (ay*posture_z - az*posture_y) ;
  3. error_y = (az*posture_x - ax*posture_z) ;
  4. error_z = (ax*posture_y - ay*posture_x) ;

对于第一行:  error_x = (ay*posture_z - az*posture_y) ; 怎么理解呢?

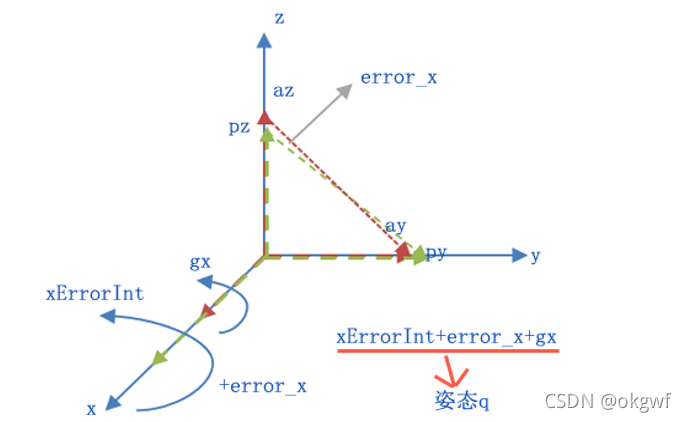

如图所示:

加速度计本次测量的重力在载体坐标系Oxyz的y和z轴的分量向量为: (ay,0)(0, az)

从载体当前姿态计算出来的重力在载体坐标系Oxyz的y和z轴的分量向量为: (py,0)(0, pz)

向量az_ay = (ay,0) - (0, az) = (ay,-az)

向量pz_py = (py,0) - (0, pz) = (py,-pz)

两个向量的叉积: az_ay X pz_py = (ay,-az) X (py,-pz) = -ay*pz – (-az*py) = -(ay*pz - az*py)

因为表示的是偏差,正负值就是表示偏差角度的方向,改变方向保持和陀螺仪一致,可以去掉负号;

az_ay X pz_py = ay*pz - az*py = |az_ay| * |pz_py| * sinθ

可见当算法执行周期特别短, 向量az_ay和向量pz_py偏差角度特别小时,再加上参与计算是归一化向量本身值比较小,所有有:

error_x = ay*pz - az*py  = |az_ay| * |pz_py| * sinθ ≈ sinθ ≈ θ

这在一定程度上反应了两个向量的不平行度,甚至可以直接用两个向量的叉积来表示两个向量的夹角值.

当两个向量平行时,θ=0, error_x = 0,  这是我们完全相信gx,gx为Ox轴旋转角速度,瞬时时刻就是陀螺仪测量的载体绕Ox轴旋转偏差; 然后gx和Kp*error_x,xErrorInt一起计入累计旋转角度值;

当两个向量不平行时,θ>0, error_x > 0, 这是我们仍坚信gx,并和Kp*error_x,xErrorInt一起计入累计旋转角度值.

error_y和error_z类似.

3. 关键知识点3:  四元数微分方程,一阶毕卡解法,融合修正后陀螺仪姿态到当前四元数q中

这里用到三个数学概念,这里不再详细阐述:

  1. 微积分的泰勒公式;
  2. 四元数微分方程,证明过程请自行百度;
  3. 毕卡逼近法求解精确值.
  • 泰勒公式:

  • 四元数微分方程:

 这里q是算法中姿态四元数q(q0,q1,q2,q3), 为陀螺仪测测量值,即算法中修正后的[0,gx,gy,gz]^T.

  • 毕卡逼近法:

 (略,不作阐述)

(1).先从四元数微分方程开始

从前面已经证明的四元数乘法结论公式(22): q☉r = M(q)r = M’(r)q

得:         <1>

进一步有:

 <2>

        由于陀螺仪测测量值(修正后) =[0,gx,gy,gz]^T单位是rad/s是个角速度值,即瞬时弧度变化值, 所以上面公式得到的只是q的瞬时变化值Δq.  要把这个瞬时Δq加到现有的q中,才能更新现有姿态.

(2). 使用毕卡逼近法计算相邻时刻的四元数值

四元数微分方程的毕卡逼近法,表达如下:

<3>

这里:

q_k和q_k+1: 均是四元数的列向量形式;

I: 单位方阵;

Δθ_k: k时刻角度变化值,其实就是上面_k;

Δθ: 是k+1时刻角度变化值,即当前时刻值_k+1=[0,gx,gy,gz]^T, 如下:

 <4>

 公式3中,设C = , S = .

将C,S中的三角函数按照泰勒公式级数展开,取前三项,得:

n123
C_n11-(Δθ_k)^2/81-(Δθ_k)^2/8
S_n1/21/21/2 -(Δθ_k)^2/48

 上表中取泰勒公式级数的一级近似,带入上面公式<3>,可得四元数微分方程的一阶近似公式为:

<5>

 最终,我们回到6轴陀螺仪算法中, 对记录当前姿态的四元数q(q0,q1,q2,q3)进行更新时,代入上面公式<5>:



 根据上面的结论,有q_k和当前修正过的gx,gy,gz.就可以实现我们的关键知识点<3>,四元数微分方程,一阶毕卡解法,融合修正后陀螺仪姿态到当前四元数q, 代码如下:

  1. //四元数微分方程. 采用一阶毕卡解法,融合当前位姿和陀螺仪测量值,并转换到世界参考坐标系N.
  2. q0 = q0temp + (-q1temp*gx - q2temp*gy -q3temp*gz)*halfT;
  3. q1 = q1temp + (q0temp*gx + q2temp*gz -q3temp*gy)*halfT;
  4. q2 = q2temp + (q0temp*gy - q1temp*gz +q3temp*gx)*halfT;
  5. q3 = q3temp + (q0temp*gz + q1temp*gy -q2temp*gx)*halfT;

4. 关键知识点4: 把用四元数q表示的姿态转化为用欧拉角表示的姿态

        参考公式(28)和公式(29),代码如下

  1. //四元数到欧拉角的转换,这里输出的是弧度,想要角度值,可以直接乘以57.3,即一弧度对应角度值
  2. angle->roll = atan2f(2.f * (q0q1 + q2q3),1 - 2.f * ( q1q1 - q2q2) ); // roll: X轴
  3. angle->pitch = asinf(2.f * (q0q2 - q1q3) ); // pitch: Y轴
  4. //其中YAW航向角由于加速度计对其没有修正作用,因此实际结果会逐渐偏移,想要准确,需要使用磁力计
  5. angle->yaw = atan2f(2.f * (q0q3 + q1q2),1 - 2.f * (q2q2 + q3q3) ); // yaw: Z轴
  6. /*
  7. Note: 上面的代码,其实有个问题,就是该代码是针对飞行器导航设计的,其前后纵向轴为载体坐标系Oxyz
  8. 的x轴,而不是陆地四轮车那样前后纵向轴为载体坐标系Oxyz的y轴.但不要担心, 学习了本文后,
  9. 你也可以动手修改它.
  10. 朋友,请自行修改吧.
  11. */

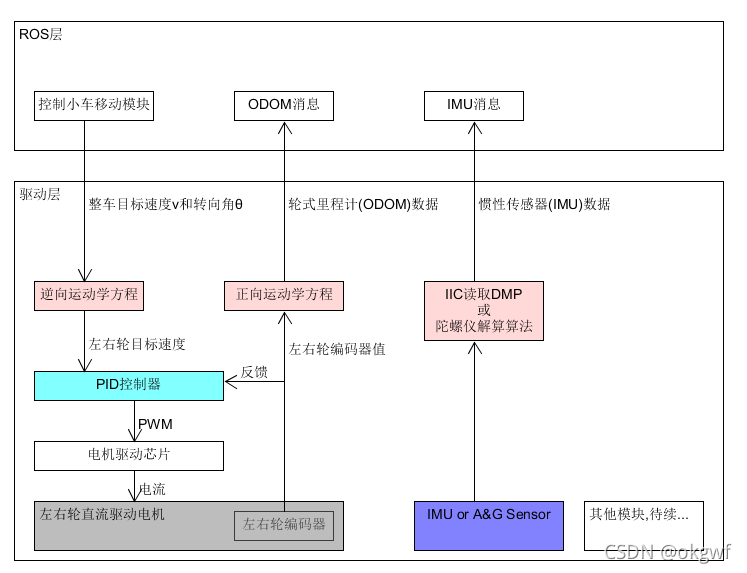

最后,同样上传一张从ROS系统和驱动控制板整体看的相关框架图:
