cboard 图表类型及其配置项扩展

cboard



平常技术博客写的少,工作上遇到问题很多是在网上找到解决方案,今天想写写,希望也能帮到别人。研究和开发加起来一个多星期,cboard图表类型新增了象形柱图,增加了类目数量的属性。现写下开发手册,如有不对之处,欢迎大家指正。^_^



目录

一、开发环境准备

1.1 关键文件介绍

1.2 注意事项

二、开发步骤

2.1 新增图表类型(背景图片、标题、维度指标规则)

2.1.1 widgetCtrl.js chart_types新增象形柱图

2.1.2 cboard.json 新增CONFIG.WIDGET.PICTOGRAPHIC属性

2.1.3 cboard.css 新增cPictographic和cPictographic disabled样式

2.1.4 widgetCtrl.js configRule新增pictographic json对象

2.2 该图表类型的渲染

2.2.1 新增chartPictographicService.js

2.2.2 chartPictographicService依赖注入给chartService,并且chartService getChartServices函数增加象形柱图的服务子类

2.2.3 chartPictographicService 实现render和parseOption函数

2.2.4 starter.html、render.html、myboard.html引入chartPictographicService.js

2.2.5 注意事项

2.3 新增指标维度页面和配置项页面

2.3.1 新增指标维度页面pictographic.html

2.3.2 新增配置项页面option\pictographic.html,扩展tab页显示类目数量下拉列表

2.3.3 chartPictographicService获取类目数量,进行echarts配置项设置




一、开发环境准备

1.1 关键文件介绍

文件名相对路径作用
widget.htmlorg/cboard/view/config/widget.html图表设计页面
widgetCtrl.jsorg/cboard/controller/config/widgetCtrl.js图表组件初始化。在该控制器上增加新图表组件
chartService.jsorg/cboard/service/chart/chartService.js图表服务类接口。新增图表服务子类依赖注入该父接口
dataService.jsorg/cboard/service/data/dataService.js业务数据及配置项参数查询服务
CBoardEChartRender.jsorg/cboard/util/CBoardEChartRender.jsecharts图表渲染器
starter.htmlstarter.html用户登陆后的全局页面。引入新增图表类型service js
myboard.htmlmyboard.html我的看板页面。引入新增图表类型service js
render.htmlrender.html看板预览页面。引入新增图表类型service js
cboard.jsoni18n/cn/cboard.json本地国际化信息-中文。新增图表类型名称
cboard.csscss/cboard.css样式文件。新增图表类型背景图片在这里设置

1.2 注意事项

图表类型及其配置项扩展过程中,粗体显示的文件都要增加代码。另外还会新增一个service js文件和两个html。



二、开发步骤

2.1 新增图表类型(背景图片、标题、维度指标规则)

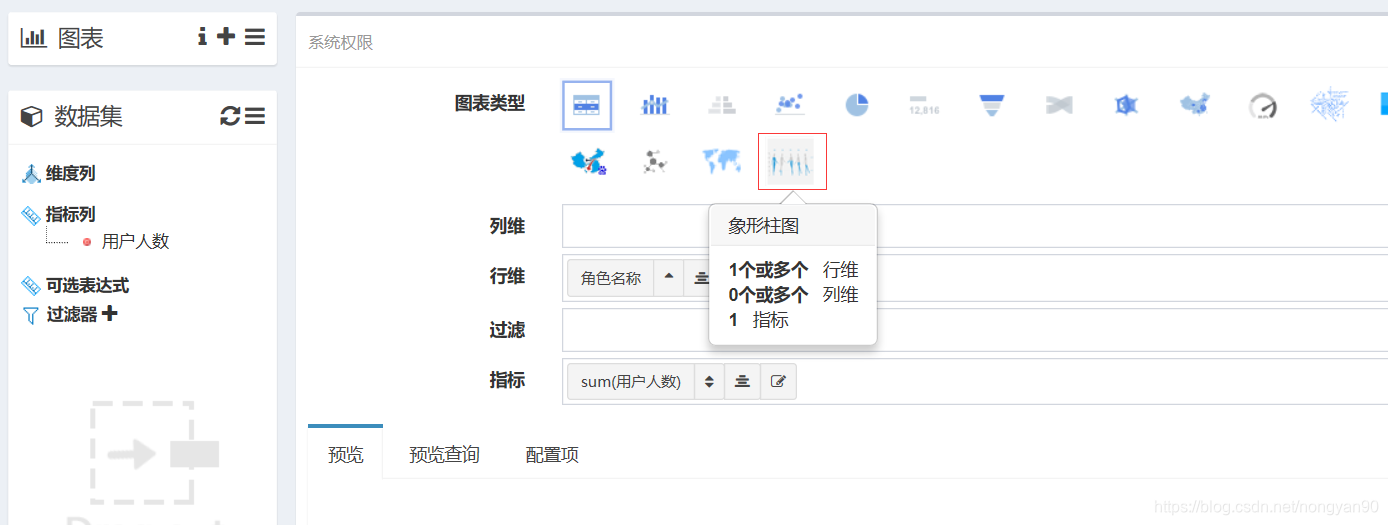

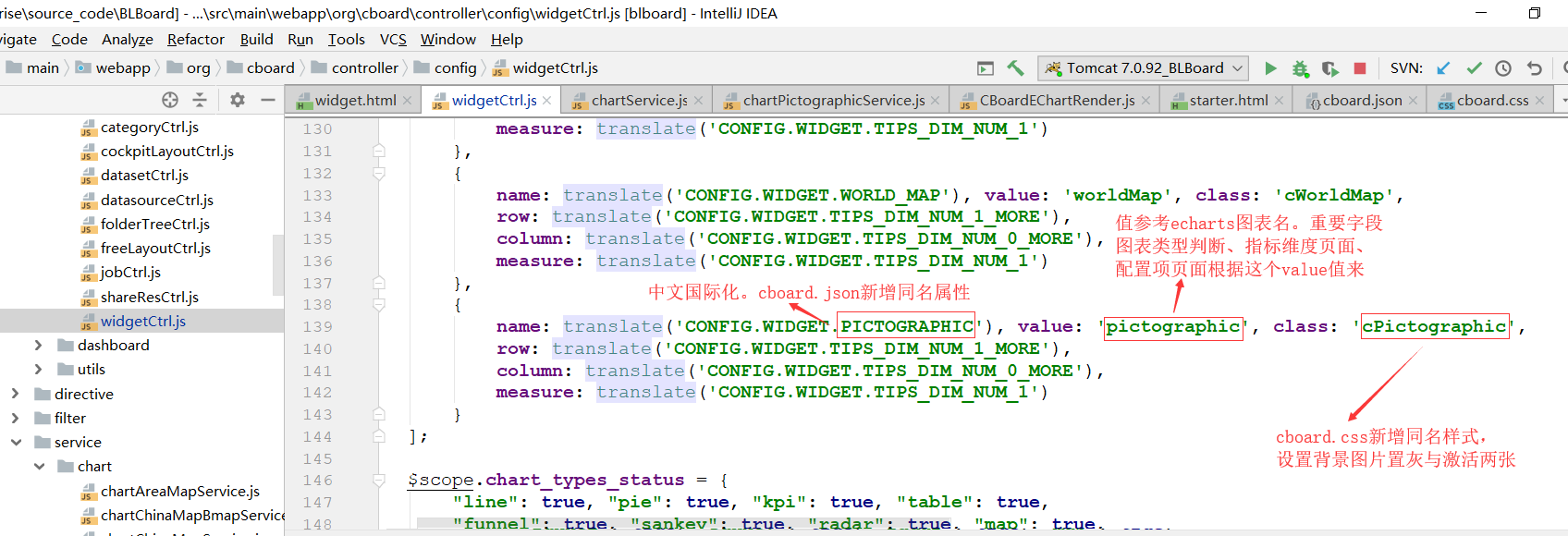

2.1.1 widgetCtrl.js chart_types新增象形柱图

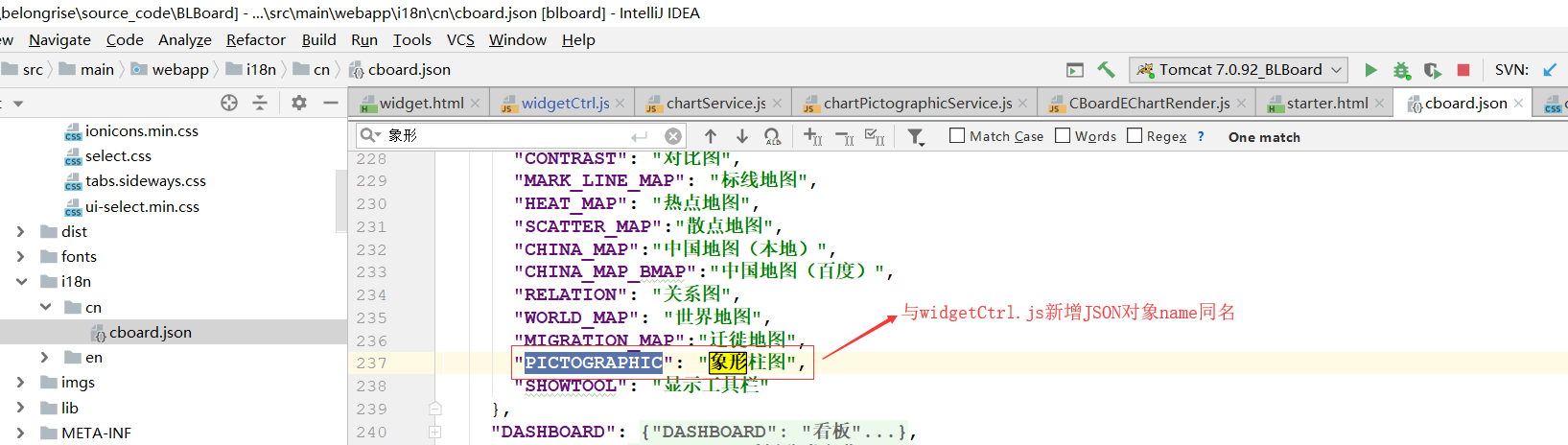

2.1.2 cboard.json 新增CONFIG.WIDGET.PICTOGRAPHIC属性

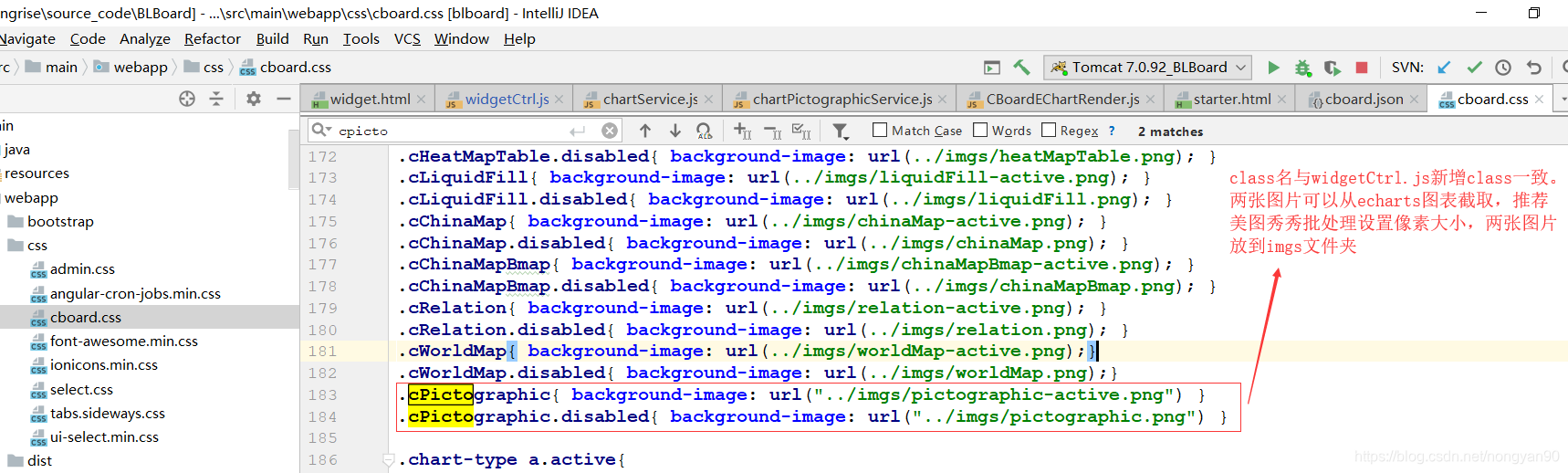

2.1.3 cboard.css 新增cPictographic和cPictographic disabled样式

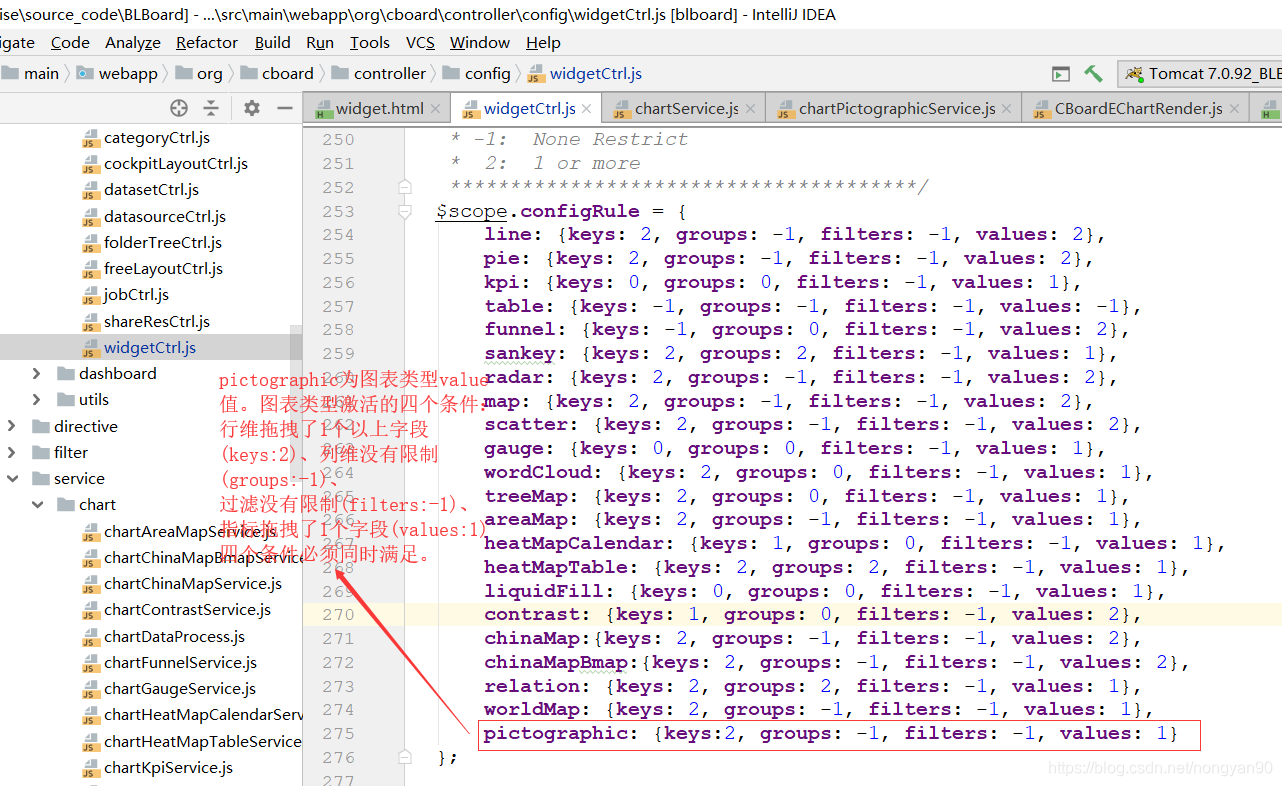

2.1.4 widgetCtrl.js configRule新增pictographic json对象

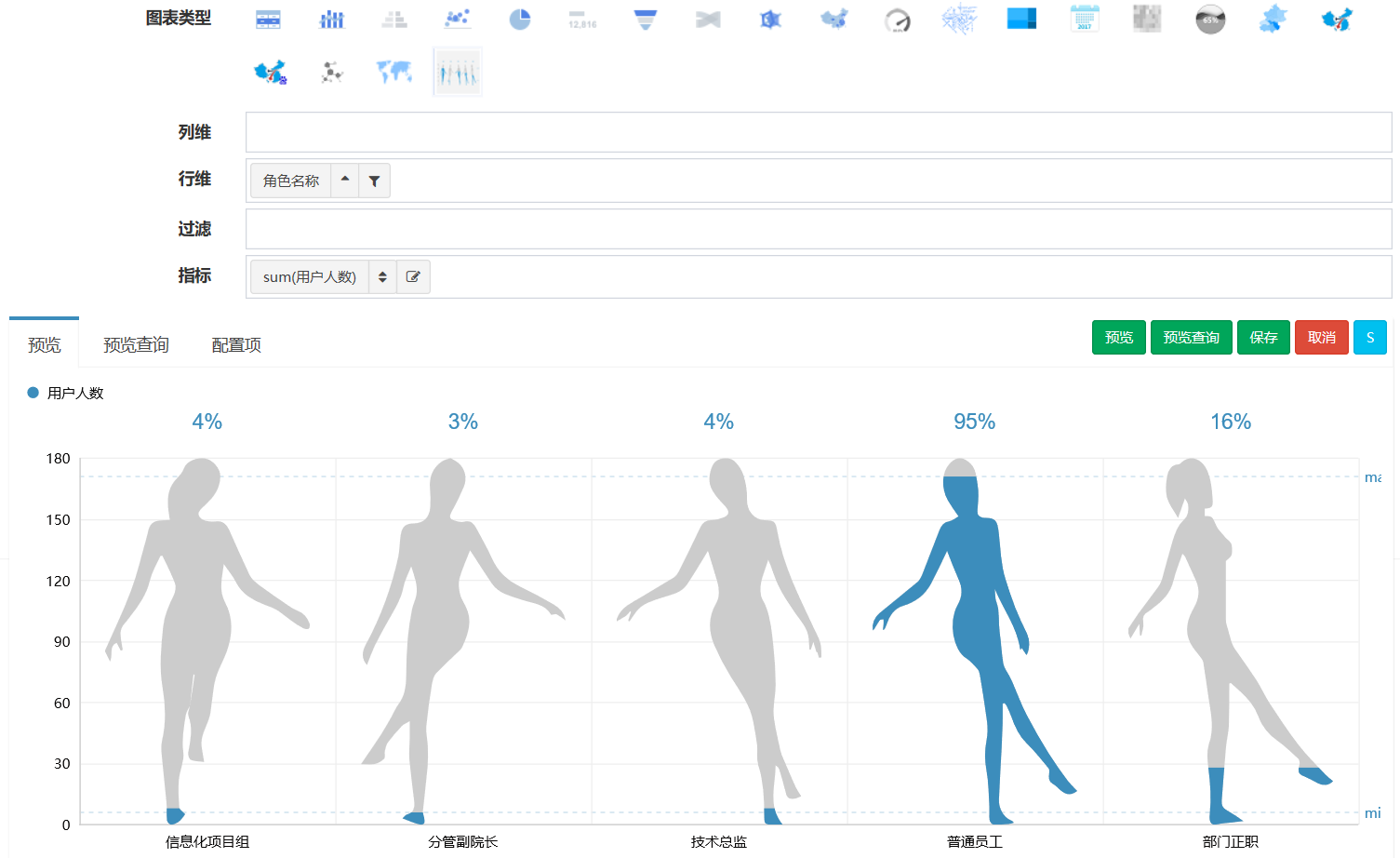

2.2 该图表类型的渲染

2.2.1 新增chartPictographicService.js

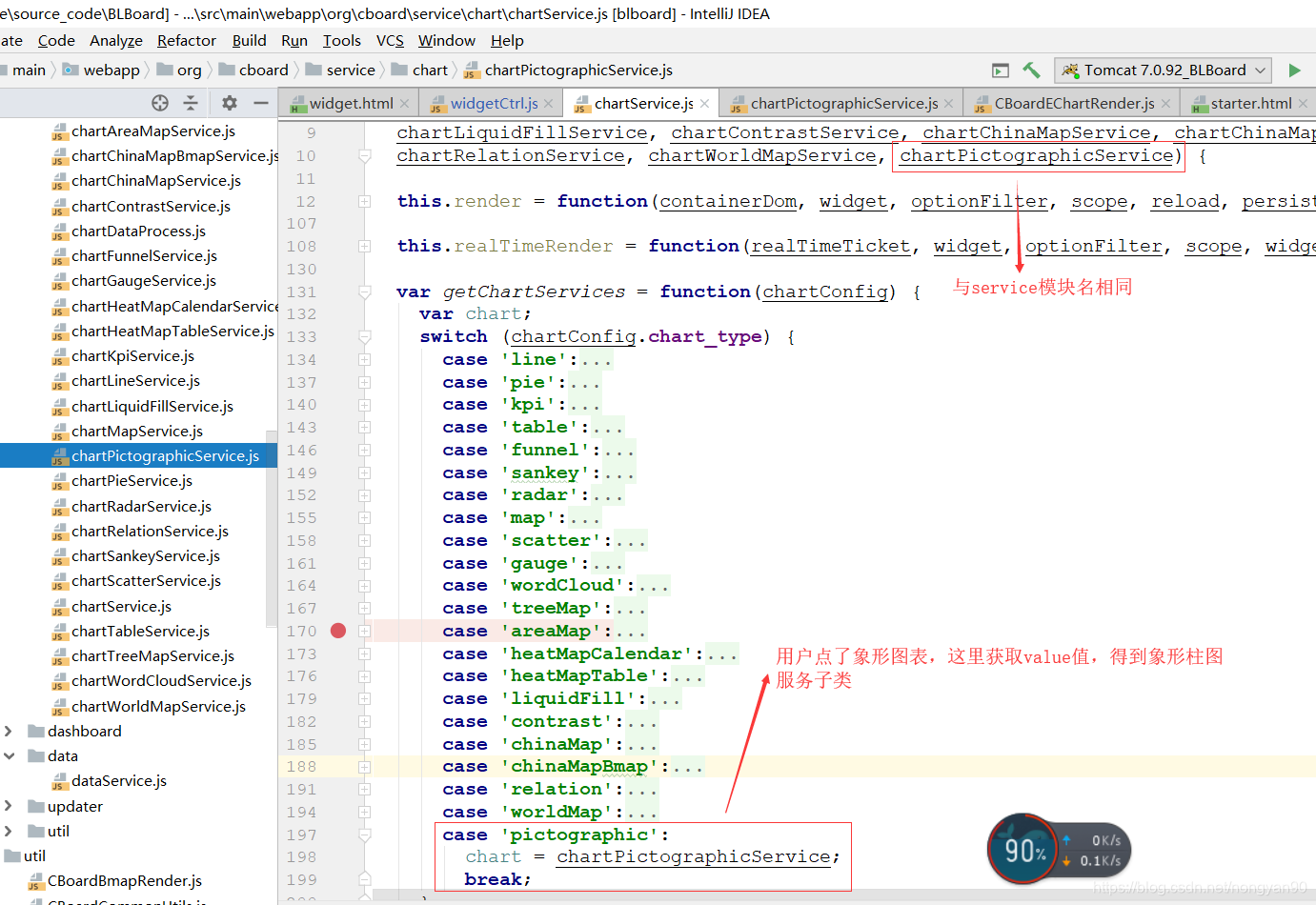

2.2.2 chartPictographicService依赖注入给chartService,并且chartService getChartServices函数增加象形柱图的服务子类

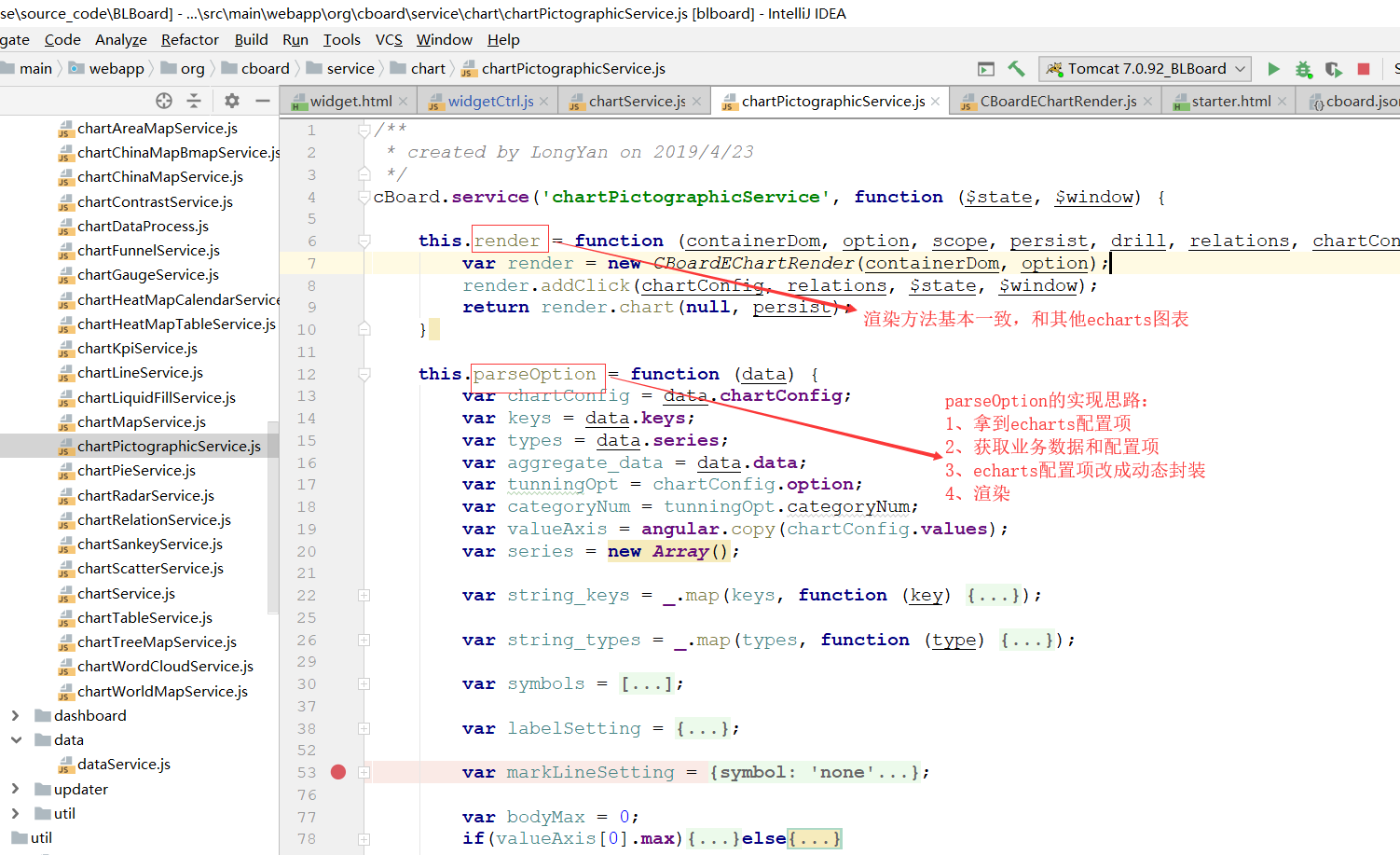

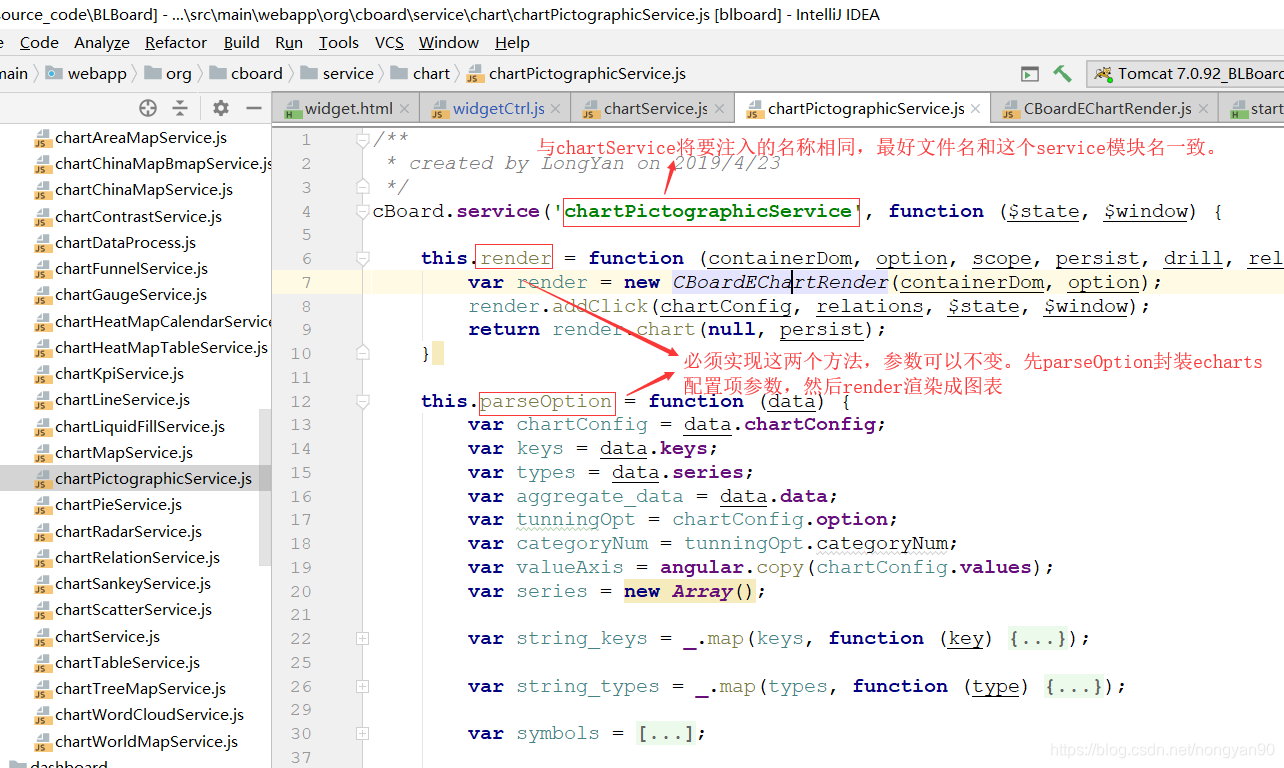

2.2.3 chartPictographicService 实现render和parseOption函数

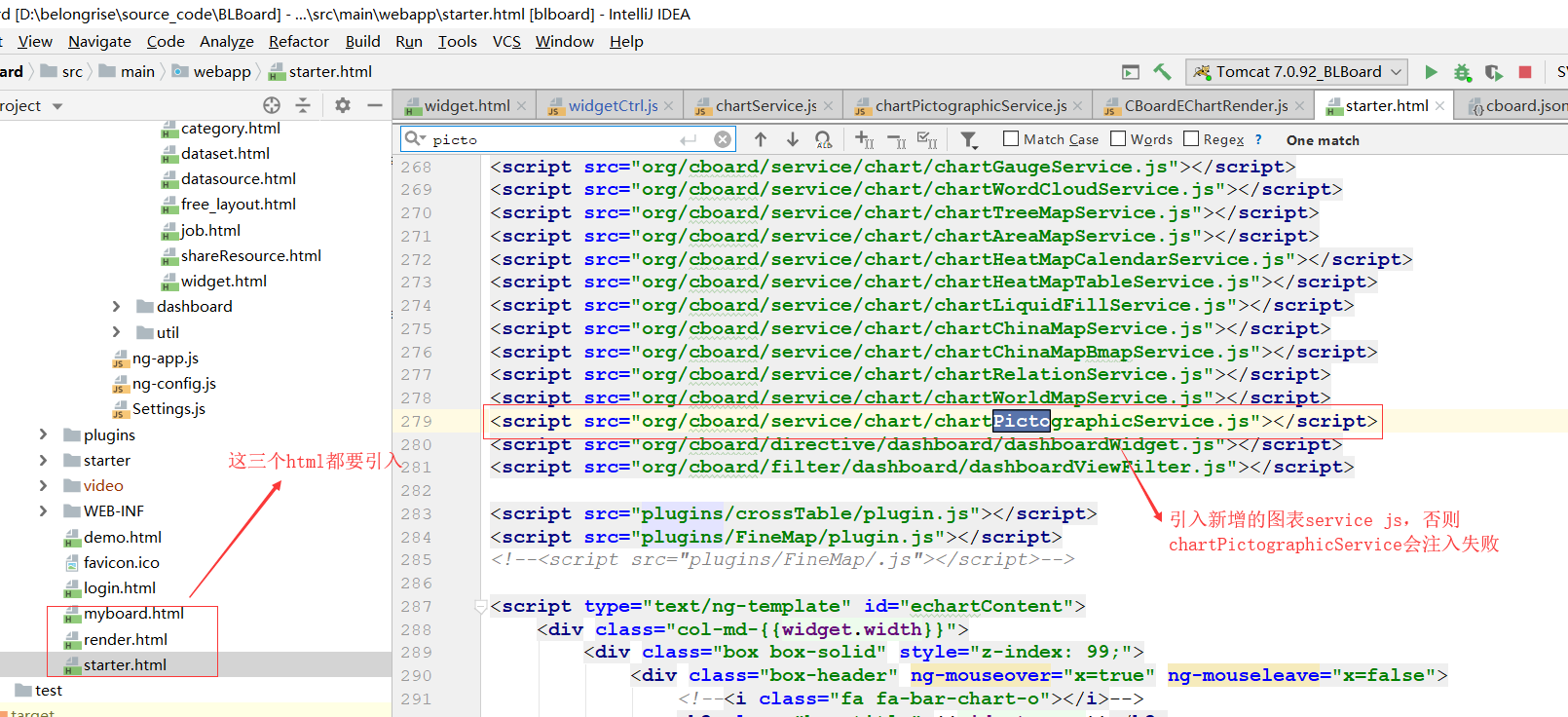

2.2.4 starter.html、render.html、myboard.html引入chartPictographicService.js

2.2.5 注意事项

echarts官网实例:https://echarts.baidu.com/examples/#chart-type-pictorialBar

echarts官网配置项手册https://www.echartsjs.com/option.html

cboard图表类型绝大部分都是echarts图表,也有其他地图和kpi图表



2.3 新增指标维度页面和配置项页面

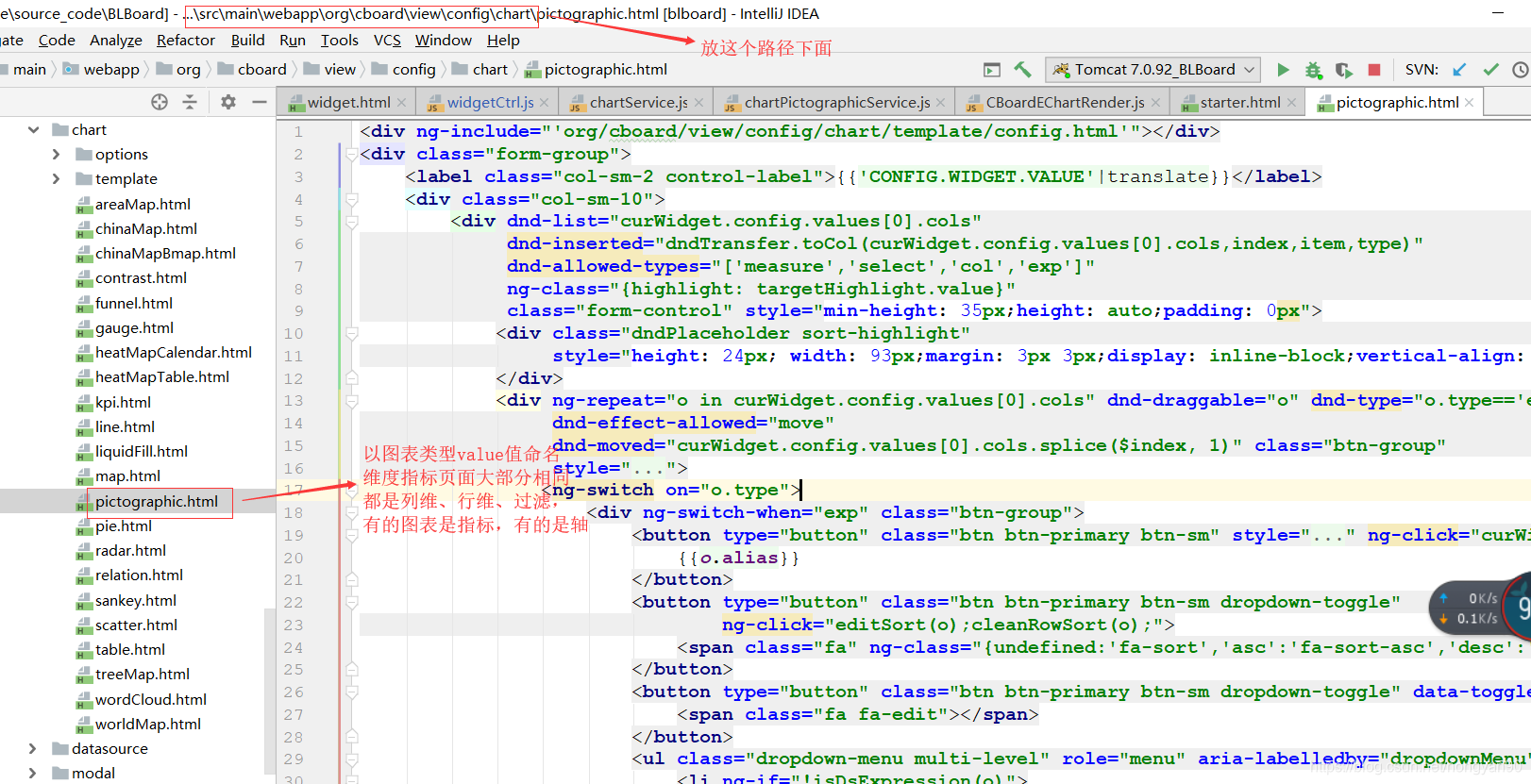

2.3.1 新增指标维度页面pictographic.html

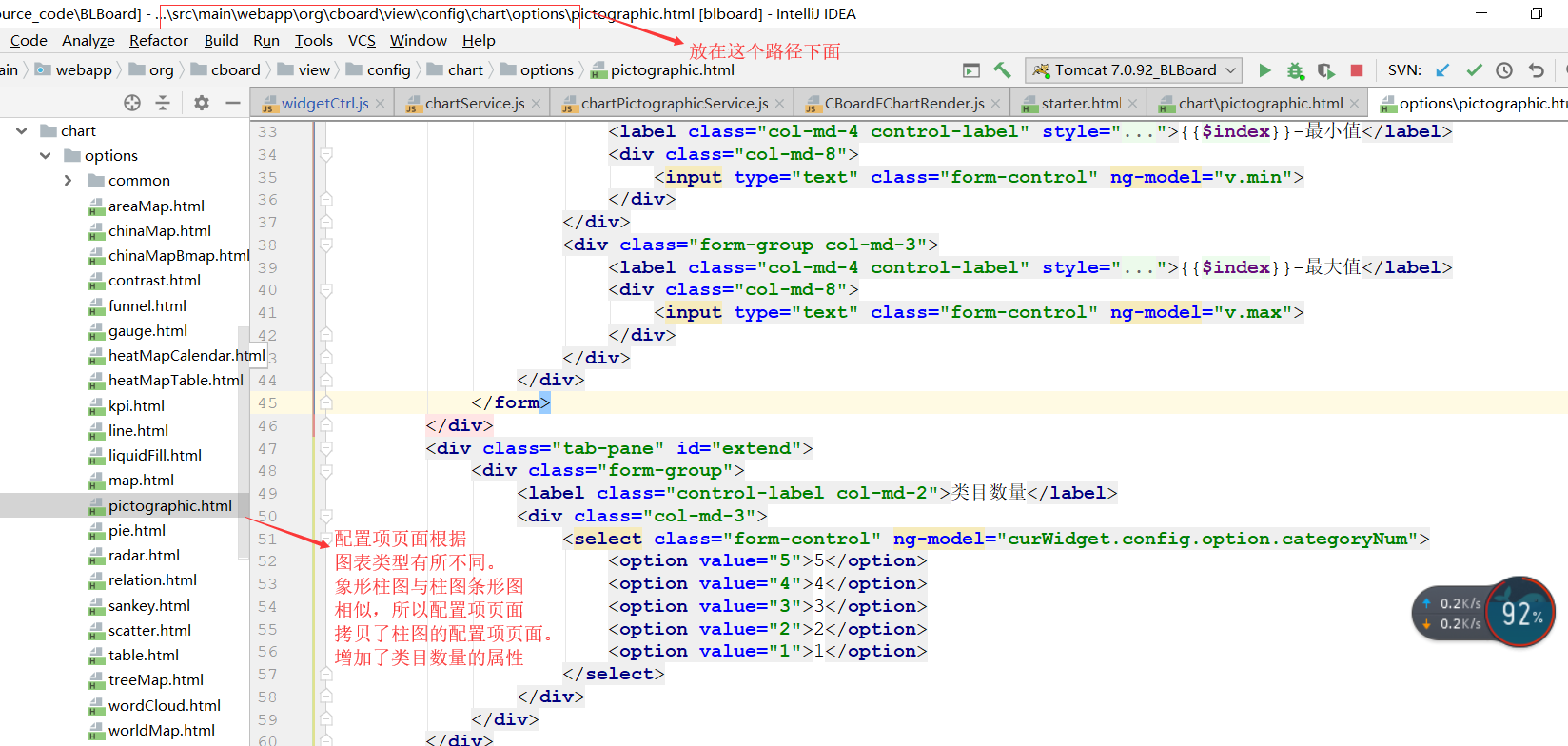

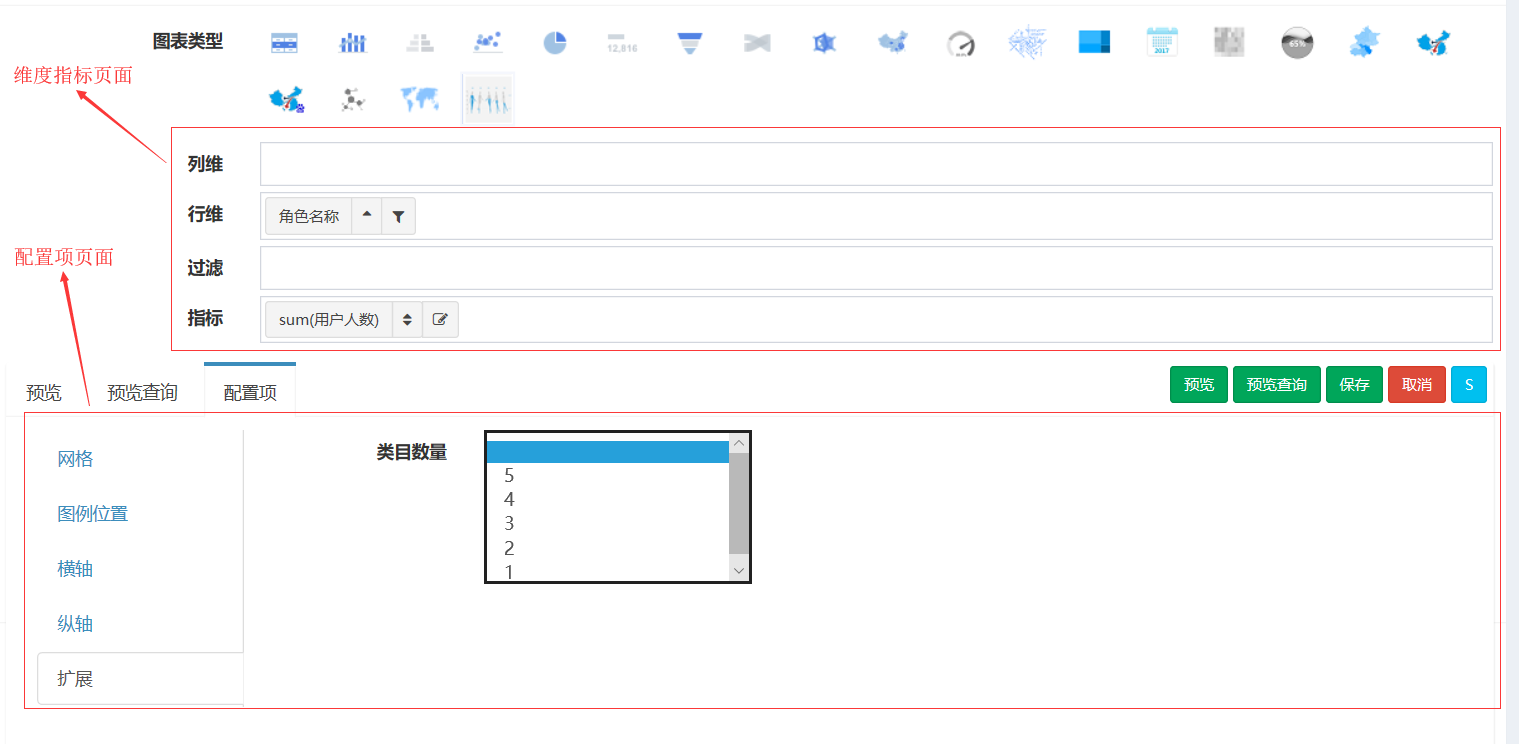

2.3.2 新增配置项页面option\pictographic.html,扩展tab页显示类目数量下拉列表

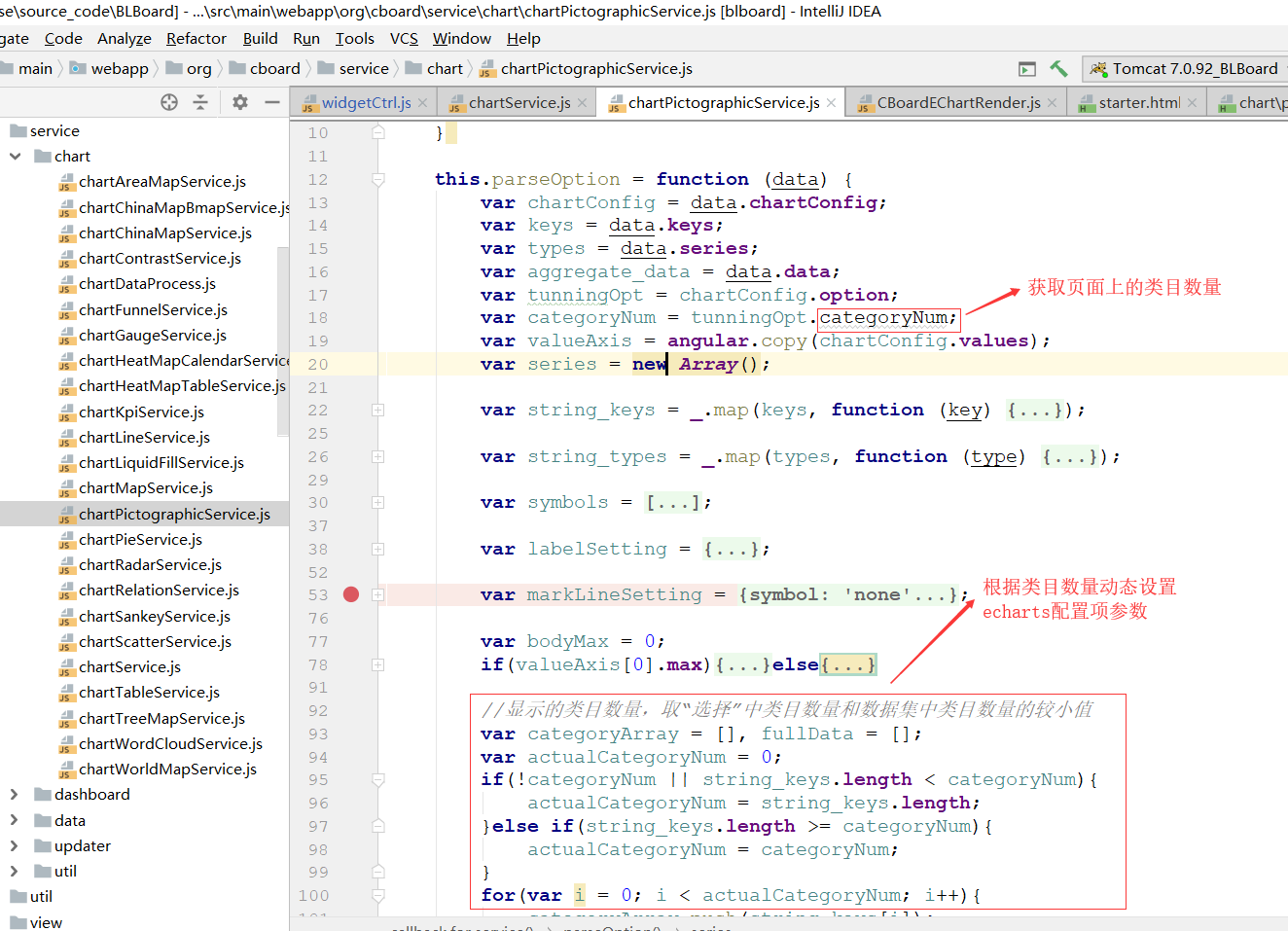

2.3.3 chartPictographicService获取类目数量,进行echarts配置项设置
